Diagnostic Procedure

NHAT0086

1

INSPECTION START

With CONSULT-II

1. Turn ignition switch ON and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.
2. Touch “ERASE”.
3. Perform “Diagnostic Trouble Code (DTC) Confirmation Procedure”, AT-216.
4. Is the “CONTROL UNIT (RAM)” or “CONTROL UNIT (ROM)” displayed again?

Yes or No

Yes

©

Replace TCM.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Diagnostic Procedure

AT-217

SAT574J

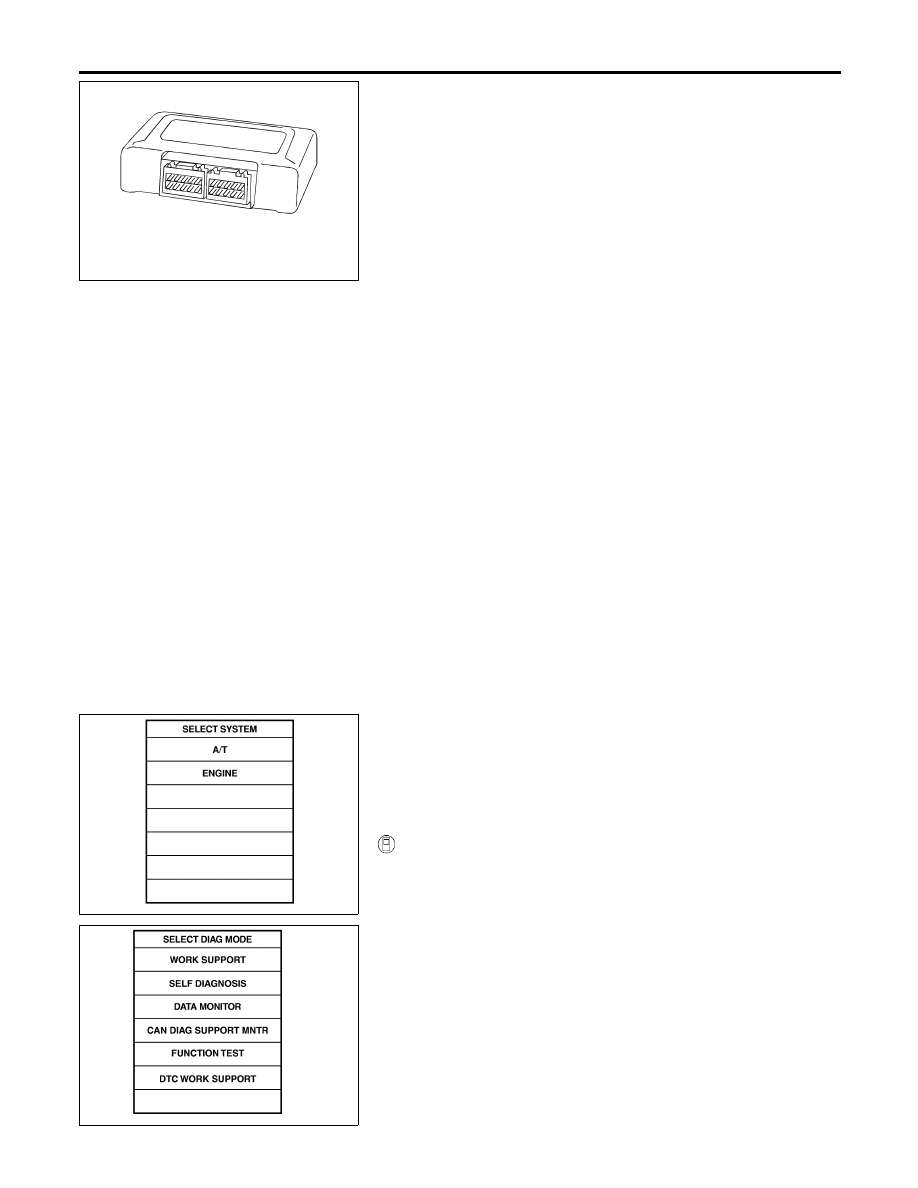

Description

NHAT0199

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

On Board Diagnosis Logic

NHAT0260

Diagnostic trouble code CONTROL UNIT (EEP ROM) with CON-
SULT-II

is

detected

when

TCM

memory

(EEP

ROM)

is

malfunctioning.

Possible Cause

NHAT0270

TCM

SAT014K

SAT860K

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0261

NOTE:
If “DTC Confirmation Procedure” has been previously
conducted, always turn ignition switch “OFF” and wait at least
10 seconds before conducting the next test.

WITH CONSULT-II

NHAT0261S01

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

DTC CONTROL UNIT (EEP ROM)

Description

AT-218

Diagnostic Procedure

=NHAT0200

1

CHECK DTC

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAGNOSIS” mode for A/T with CONSULT-II.
2. Move selector lever to “R” position.
3. Depress accelerator pedal (Full throttle position).
4. Touch “ERASE”.
5. Turn ignition switch to “OFF” position for 10 seconds.
6. Perform “Diagnostic Trouble Code (DTC) Confirmation Procedure”, AT-218.

Is the “CONT UNIT (EEP ROM)” displayed again?

Yes

©

Replace TCM.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC CONTROL UNIT (EEP ROM)

Diagnostic Procedure

AT-219

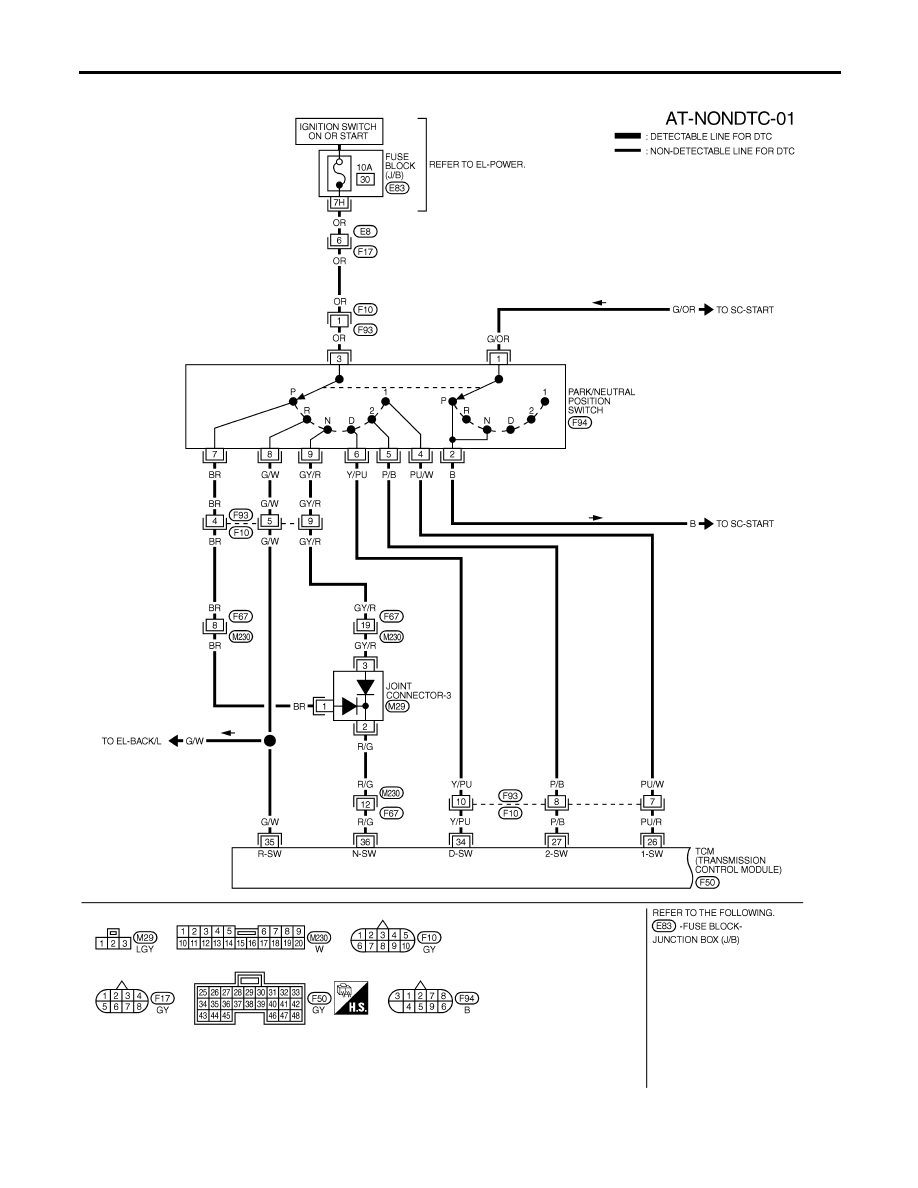

Wiring Diagram — AT — NONDTC

NHAT0087

MAT490B

TROUBLE DIAGNOSES FOR SYMPTOMS

Wiring Diagram — AT — NONDTC

AT-220
