Auto Reverse Operation

Key Cylinder Operation

Keyless Operation

22-208

Power Windows

System Description

HALL IC UNIT

MAGNET

POWER WINDOW MOTOR

POWER WINDOW MASTER
SWITCH

MAGNET

IC

IC

N

S

Period of
pulses

Period of
pulses

Position when obstacle
is pinched

Threshold value for
judgment of obstacle

Period of
pulses

HALL IC UNIT

HALL IC UNIT

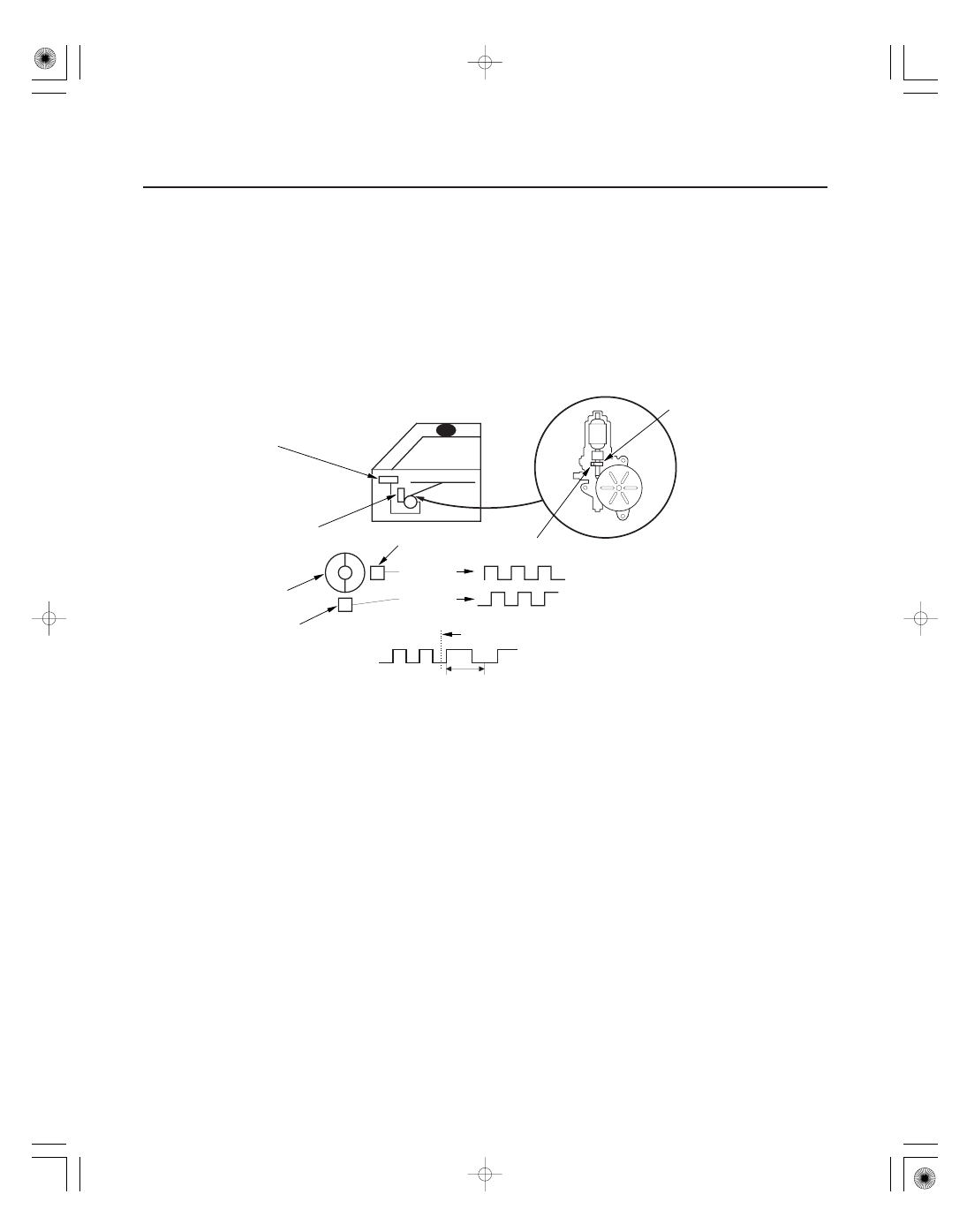

The system is composed of the power window master switch and the driver’s power window motor.

The driver’s power window motor incorporates a pulser which generates pulses during the motor’s operation and
sends the pulses to the driver’s power window control unit. As soon as the power window control unit detects no
pulses from the pulser, the driver’s power window control unit makes the power window motor stop and reverse. If
the window is more than halfway closed, it will reverse to half open position. If the window is less than halfway closed,
it will stop and reverse about 2 inches. This is to prevent pinching an obstacle during auto-up operation. The auto
reverse operation is not active when the switch is held in the up position.

With the key inserted in the driver’s door key cylinder, turn the key in either direction and release it, turn it a second
time and hold it within 10 seconds to operate the windows (clockwise to open, counterclockwise to close). The
windows stop moving when the key is released. The auto reverse operation is not active when closing the windows
with the key cylinder. The key cylinder switch operation is not active until the key is removed from the ignition and the
driver’s door is opened. Opening the driver’s cancels the key off timer.

By pressing the UNLOCK button of the keyless transmitter a second time and hold within 10 seconds, the windows
open. The windows stop moving when the UNLOCK button is released. The windows do not close with the LOCK
button. The keyless window operation with the remotes will not work until the key has been removed from the ignition,
and the driver’s door has been opened. This cancels the key off timer.

ＳＪＣ８Ａ００Ｊ５４４６０６４７１２３ＬＢＡＴ００

Using the HDS

22-209

Resetting the Power Window Control Unit

Resetting the driver’s power window is required when any of the following have occurred:

•
•
•

•
•

Power window regulator replacement or repair
Power window motor replacement or repair
Window run channel replacement or repair

Driver’s door glass replacement or repair
Power is removed from a power window control unit while the
power window timer is ON.

1. Connect the HDS to the DLC.

2. Turn the ignition switch ON (II), then enter the mileage at the prompts.

3. Select ‘‘BODY ELECTRICAL’’ from the ‘‘System Selection menu.’’

4. From the ‘‘BODY ELECTRICAL’’ System Select menu, select ‘‘Power Windows’’.

5. From the ‘‘Mode menu’’, select ‘‘Adjustments’’.

6. From the ‘‘Adjustment’’ menu, select ‘‘Window P Reset’’ for driver’s side window.

7. Follow the prompts on the screen.

8. Confirm that the power window control unit is reset by using the driver’s power window AUTO UP and AUTO

DOWN function.

(cont’d)

−

−

０１

Without the HDS

22-210

Power Windows

Resetting the Power Window Control Unit (cont’d)

OPEN

CLOSED

ON(II)

OFF

OFF

ON

Driver’s
Door

Ignition
Switch

Driver’s
Window Down
Switch

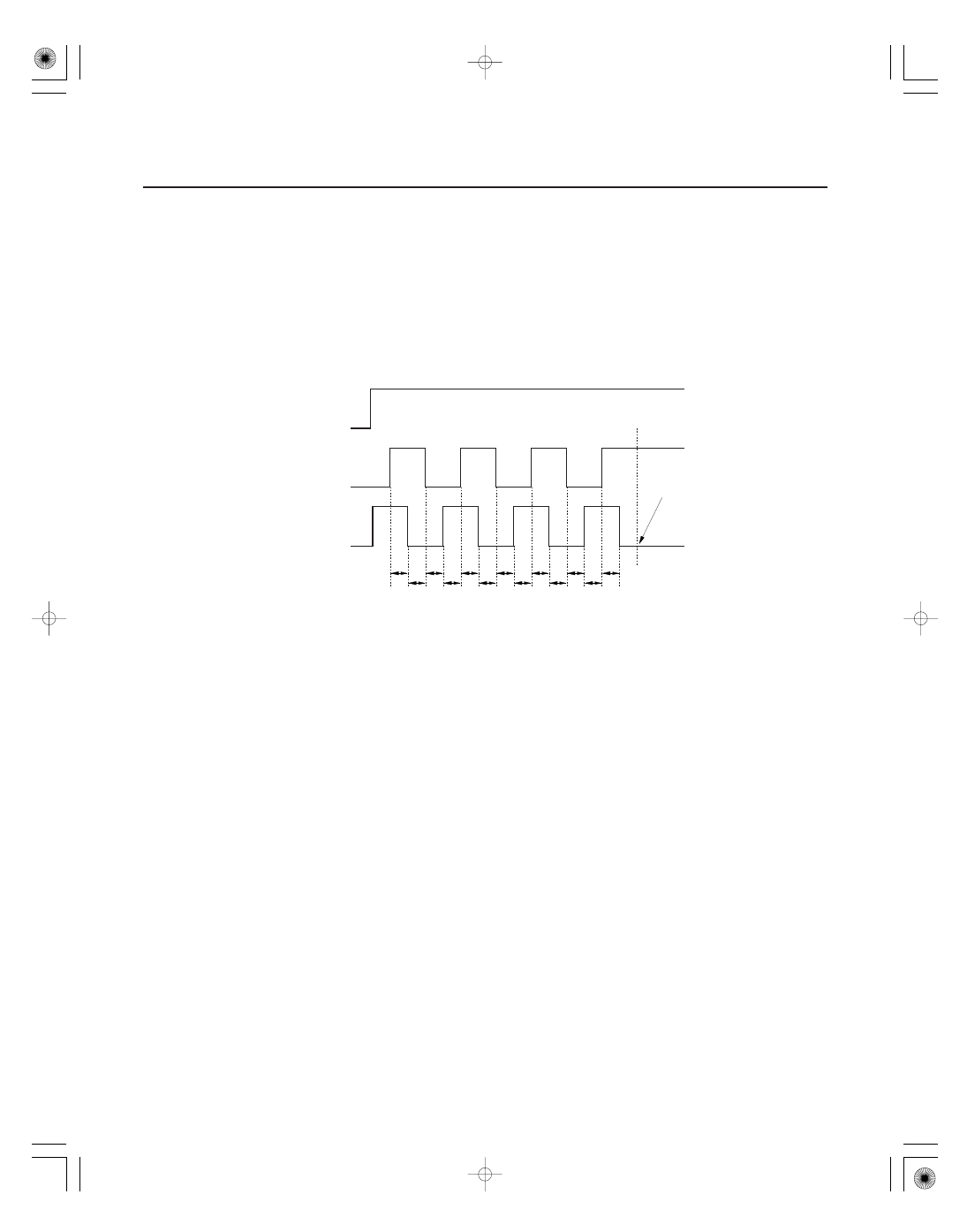

T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1 T1

T1=Less than 5 seconds

Power window
memory cleared.

1. Turn the ignition switch ON (II).

2. Move the driver’s power window all the way down by using the driver’s power window DOWN switch.

3. Open the driver’s door.

NOTE: Steps 4

7 must be done within 5 seconds of each other.

4. Turn the ignition switch OFF.

5. Push and hold the driver’s power window DOWN switch.

6. Turn the ignition switch ON (II).

7. Release the driver’s power window DOWN switch.

8. Repeat step 4

7 three more times.

9. Wait 1 second.

10. Confirm that AUTO UP and AUTO DOWN do not work. If AUTO UP and DOWN work, go back to step 1.

11. Move the driver’s power window all the way down by using the driver’s power window DOWN switch.

12. Pull up and hold the driver’s power window UP switch until the window reaches the fully closed position, then

continue to hold the switch for 1 second.

13. Confirm that the power window control unit is reset by using the driver’s power window AUTO UP and AUTO

DOWN function.

If the window still does not work in AUTO, repeat the procedure several times, paying close attention to the
5 second time limit between steps. If it still does not work, go to B-CAN System Diagnosis Test Mode A (see page
22-99).

＊０１

ＳＪＣ８Ａ００Ｊ５４４６０６０００００ＥＡＡＴ０１

−

−

Back Power Window

22-211

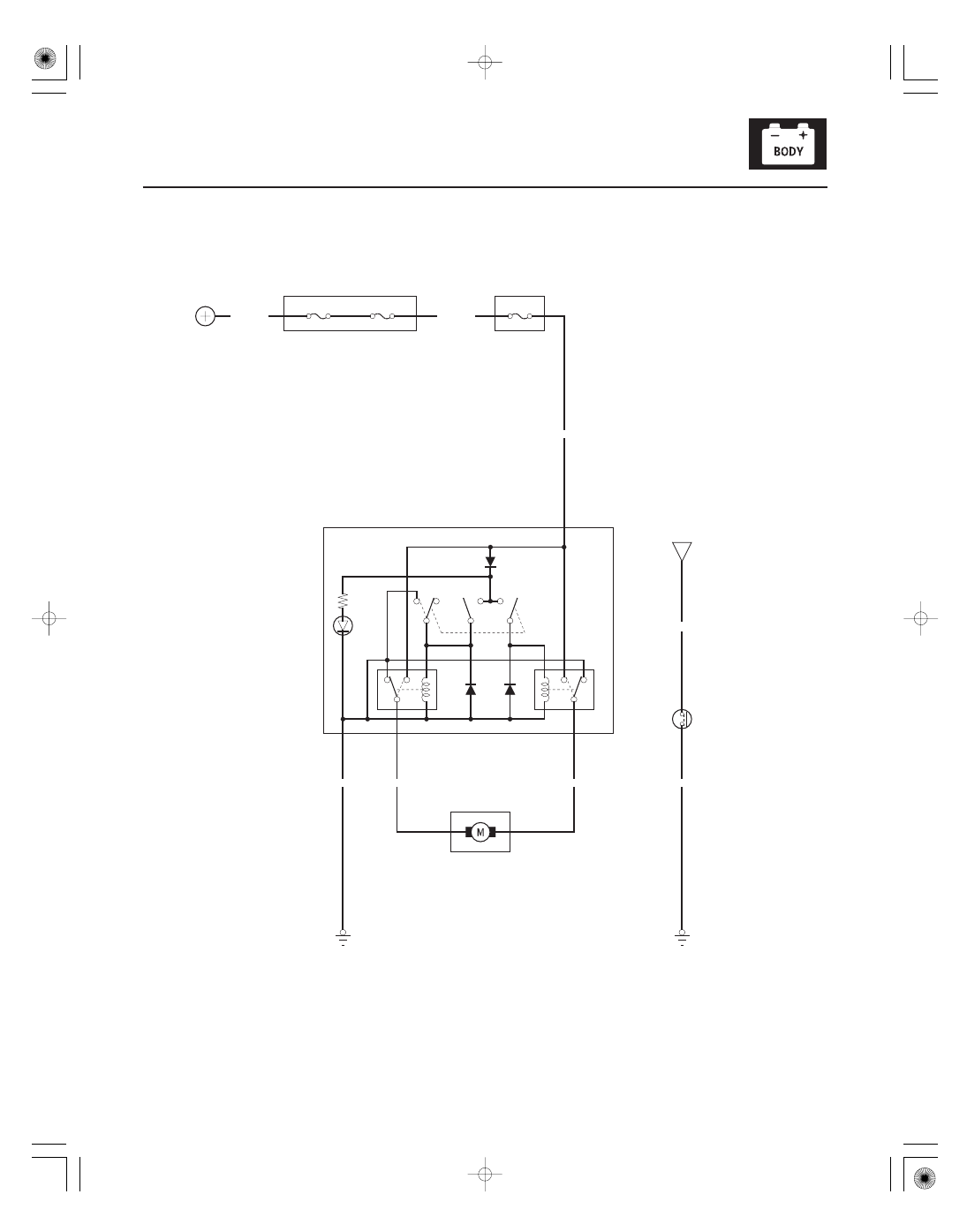

Circuit Diagram

K4

B5

No.27 (20 A)

G2

WHT/RED

BLK/YEL

BATTERY

No.22 (BAT) (120 A)

UNDER HOOD FUSE/RELAY BOX

No.23 (P/W) (50 A)

BLU

BLU/ORN

BACK POWER WINDOW SWITCH

6

3

4

G601

BLK

1

2

OPEN

5

BLK

BLU/WHT

BLU/RED

3

6

CLOSE

G501

LIGHT
(LED)

BACK
POWER
WINDOW
POSITION
SWITCH
(Closed :
Window opened)

GAUGE CONTROL
MODULE
(For back power
window open indicator)

BACK POWER
WINDOW MOTOR

UNDER DASH
FUSE/RELAY BOX
