Honda Ridgeline. Manual - part 446





ＳＪＣ８Ａ００Ｊ０００５０６０００００ＢＢＡＴ００

Troubleshooting CAN Circuit Related Problems

Using the HDS (Preferred method)

Without HDS (Use only if the HDS is unavailable)

22-80

Multiplex Integrated Control System

General Troubleshooting Information

NOTE: Check the PCM for DTCs and troubleshoot PCM (see page 11-3) or F-CAN loss of communication errors first.

1. Go to B-CAN System Diagnosis Test Mode A to check for ‘‘Connected units’’ and DTCs (see page 22-99).

2. If no DTCs are retrieved, go to B-CAN System Diagnosis Test Mode C (see page 22-101) or D (see page 22-102).

1. Check for communication circuit problems using B-CAN System Diagnostic Test Mode 1 and Mode 2 (see page

22-103).

2. Check for DTCs (see page 22-103).

3. Sort, and then troubleshoot the DTCs in the order.

–1 Battery voltage DTCs
–2 Internal error DTCs
–3 Loss of communication DTCs

(beginning with the lowest number first; for example, if B1006 and B1059 are retrieved, troubleshoot B1006
first)

–4 Signal error DTCs

4. If no DTCs are retrieved, use B-CAN System Diagnostic Test Mode 2 to check all inputs related to failure (see page

22-103).

０１

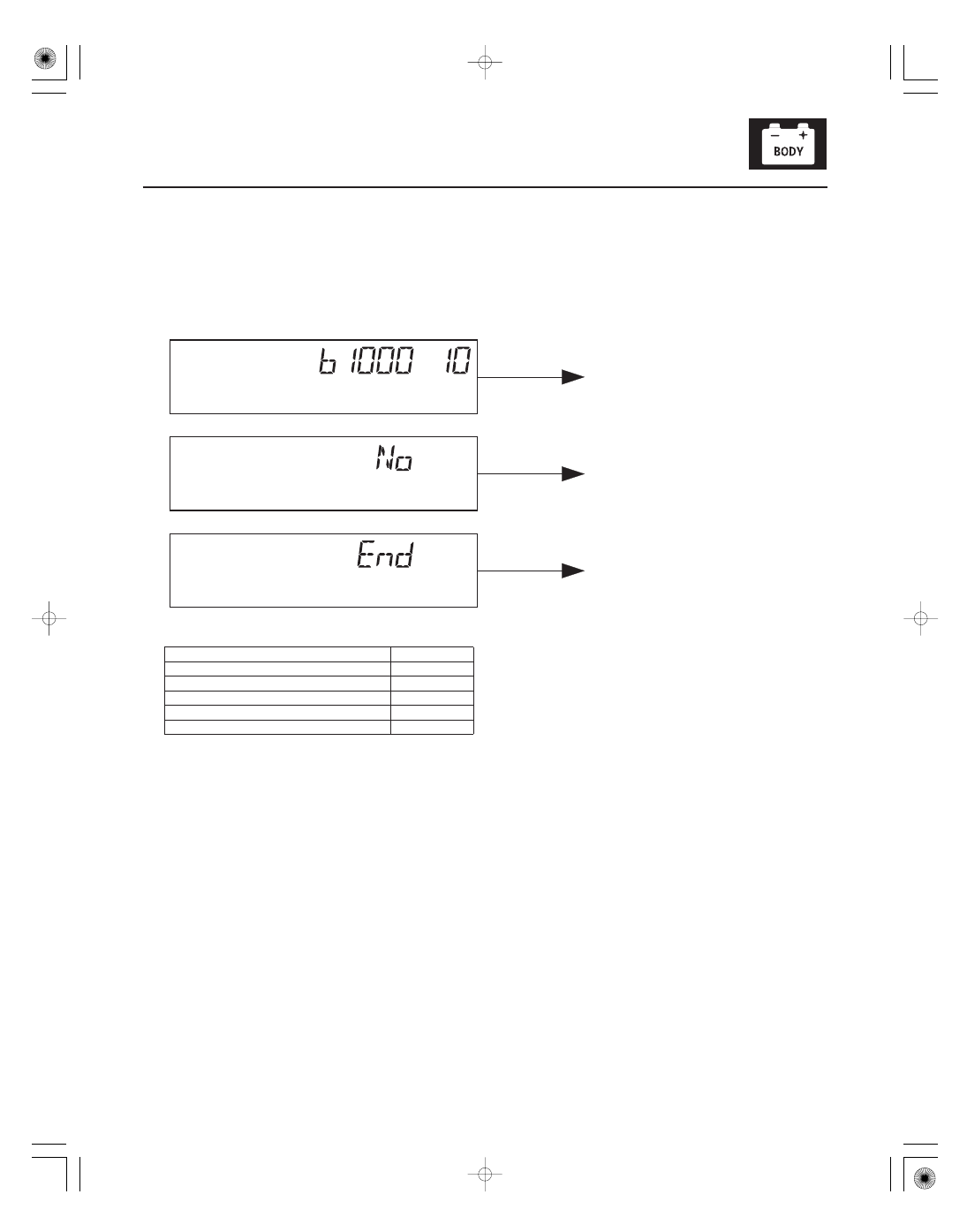

How to display DTCs on the gauge control module

How to clear the DTC

22-81

DTC detected (the lower four digits is
a decimal number representing the DTC)

No DTCs detected

All DTCs have been displayed

While in Test Mode 1, the DTCs which have been detected and stored individually by various B-CAN (Body-controller
Area Network) units, will be shown one by one on the multi-information display when the communication between the
MICU and the gauge control module is normal. To scroll through the DTCs, press the select/reset switch on the gauge
control module.

The unit that has stored the code can be identified by the number shown on the multi-information display.

MICU

10

Relay control module

11

Door multiplex control unit

30

Gauge control module

50

HVAC control unit/climate control unit

51

Combination switch control unit

70

While in Test Mode 1, press and hold down the SELECT/RESET switch button for more than 10 seconds.

(cont’d)

Loss of Communication DTC cross-reference chart

BUS OFF and Internal Error Codes

DTC Type

Related Unit

MICU

Relay Control

Module

Door Multiplex

Control Unit

Combination

Switch Control

Unit

Gauge Control

Module

HVAC Control Unit

or Climate Control

Unit

Transmitting Control

Unit

Message

Receiving Unit/Loss of Communication DTC

MICU

Relay Control

Module

Door Multiplex

Control Unit

Combination

Switch Control

Unit

Gauge Control

Module

HVAC Control

Unit or Climate

Control Unit

22-82

Multiplex Integrated Control System

General Troubleshooting Information (cont’d)

When an ECU is unable to communicate with the other ECUs on the CAN circuit, the other control units will set loss of communication DTCs.
Use this chart to find the control unit that is not communicating.

1. Find the Transmitting Control Unit that is in the same row as all of the loss of communication DTCs retrieved.

2. Do the input test for the transmitting control unit.

BUS OFF

B1000

B1050

B1100

B1250

B1150

B1200

ECU (CPU) Error

B1001

ECU (EEPROM) Error

B1002

B1102

B1152

B1202

MICU

ALARM

B1056

MICU

B1055

B1106

B1255

B1157

DOOR SWITCH

B1057

B1105

B1159

Relay Control

Module

RELAY CONTROL
MODULE

B1005

B1158

Door Multiplex

Control Unit

PANIC

B1010

B1059

DRIVER’S DOOR
LOCK SWITCH

B1006

B1058

B1160

Combination Switch

Control Unit

HEADLIGHT SWITCH

B1007

B1062

B1155

WIPER SWITCH

B1063

B1156

Gauge Control

Module

VSP/NE

B1011

B1060

B1205

A/T

B1008

B1061

ENGTEP

B1206

PCM

ENG

B1168

AT

B1169

TPMS Control Unit TPMS

B1173

VSA Modulator-

control Unit

VSA

B1170

ＳＪＣ８Ａ００Ｊ１４２００００００００ＧＡＡＴ００

DTC

Description

ECU

DTC type

Page

22-83

DTC Troubleshooting Index

NOTE: Check the PCM for DTCs and troubleshoot PCM or F-CAN loss of communication errors first (see page 11-3),
then record all DTCs, and sort them by DTC type using the DTC troubleshooting index, then troubleshoot the DTC(s) in
this order:

• Battery voltage DTCs
• Internal error DTCs
• Loss of communication DTCs (beginning with the lowest number first; for example, if B1006 and B1059 are retrieved,

troubleshoot B1006 first).

• Signal error DTCs

B1000

Communication bus line error (BUS-OFF)

MICU

Loss of
Communication

(see page 22-108)

B1001

MICU internal error (CPU error)

MICU

Internal Error

(see page 22-111)

B1002

MICU internal error (EEPROM error)

MICU

Internal Error

(see page 22-111)

B1005

MICU lost communication with Relay Control
Module

MICU

Loss of
Communication

(see page 22-111)

B1006

MICU lost communication with Door
Multiplex Control Unit (DRLOCKSW
message)

MICU

Loss of
Communication

(see page 22-112)

B1007

MICU lost communication with Combination
Switch Control Unit (HLSW message)

MICU

Loss of
Communication

(see page 22-112)

B1008

MICU lost communication with Gauge
Control Module (A/T message)

MICU

Loss of
Communication

(see page 22-113)

B1010

MICU lost communication with Door
Multiplex Control Unit (PANIC message)

MICU

Loss of
Communication

(see page 22-113)

B1011

MICU lost communication with gauge
control module (VSP/NE message)

MICU

Loss of
Communication

(see page 22-114)

B1026

Front passenger’s door lock switch LOCK/
UNLOCK signal error

MICU

Signal Error

(see page 22-133)

B1032

MICU

Signal Error

(see page 24-165)

B1050

Communication bus line error (BUS-OFF)

Relay Control
Module

Loss of
Communication

(see page 22-110)

B1055

Relay Control Module lost communication
with MICU (MICU message)

Relay Control
Module

Loss of
Communication

(see page 22-69)

B1056

Relay Control Module lost communication
with MICU (ALARM message)

Relay Control
Module

Loss of
Communication

(see page 22-69)

B1057

Relay Control Module lost communication
with MICU (DOORSW message)

Relay Control
Module

Loss of
Communication

(see page 22-69)

B1058

Relay Control Module lost communication
with Door Multiplex Control Unit
(DRLOCKSW message)

Relay Control
Module

Loss of
Communication

(see page 22-70)

B1059

Relay Control Module lost communication
with Door Multiplex Control Unit (PANIC
message)

Relay Control
Module

Loss of
Communication

(see page 22-70)

B1060

Relay Control Module lost communication
with Gauge Control Module (VSP/NE
message)

Relay Control
Module

Loss of
Communication

(see page 22-70)

B1061

Relay Control Module lost communication
with Gauge Control Module (A/T message)

Relay Control
Module

Loss of
Communication

(see page 22-70)

B1062

Relay Control Module lost communication
with Combination Switch Control Unit
(HLSW message)

Relay Control
Module

Loss of
Communication

(see page 22-71)

(cont’d)

MICU collision detection signal (CDS) input failure
