Front door opening

Rear door opening

20-62

Interior Trim

Trim Removal/Installation - Door Areas (cont’d)

A

B

C

C

Fastener Locations

: Clip, 1

A

: Clip, 2

C

(Black)

A

B

C

C

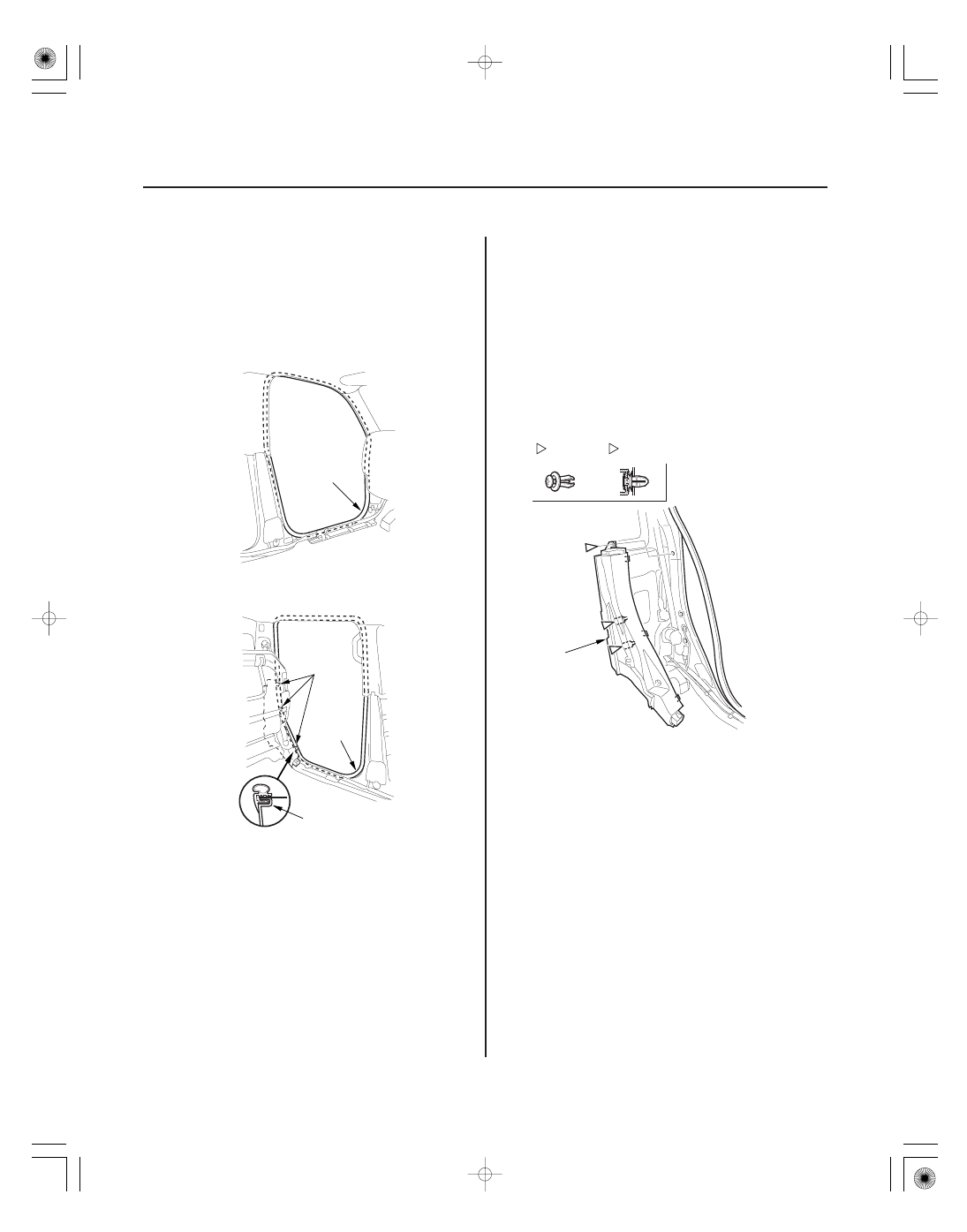

6. Remove the B-pillar lower trim (see page 20-65).

7. Pull out the front door opening trim (A) and rear

door opening trim (B) from the trim hooks (C) and
around the front and rear door opening flanges,
then remove the trim.

8. Remove these items:

• Rear seat assembly (see page 20-117)
• Rear trim panel (see step 2 on page 20-68)
• Rear seat belt upper anchor (see step 3 on page

24-7)

• C-pillar trim (see step 4 on page 20-68)
• Rear seat belt lower anchor (see step 2 on page

24-7)

9. Remove the clip (A). Pull out the rear seat side trim

(B) to detach the clips (C), then remove the trim.

10. Install the trim in the reverse order of removal, and

note these items:

• Check if the clips are damaged or stress-

whitened, and if necessary, replace them with
new ones.

• Push the clips and hooks into place securely.

０８

０９

ＳＪＣ８Ａ００Ｊ２６２７３４０００００ＫＤＡＴ００

Special Tools Required

A-Pillar Trim - Driver’s Side

20-63

Trim Removal/Installation - Pillar Areas

Fastener Location

: Clip, 1

(Black)

A

B

C

D

E

C

E

A

B

B

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

SRS components are located in this area. Review the
SRS component locations (see page 24-14) and the
precautions and procedures (see page 24-16) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

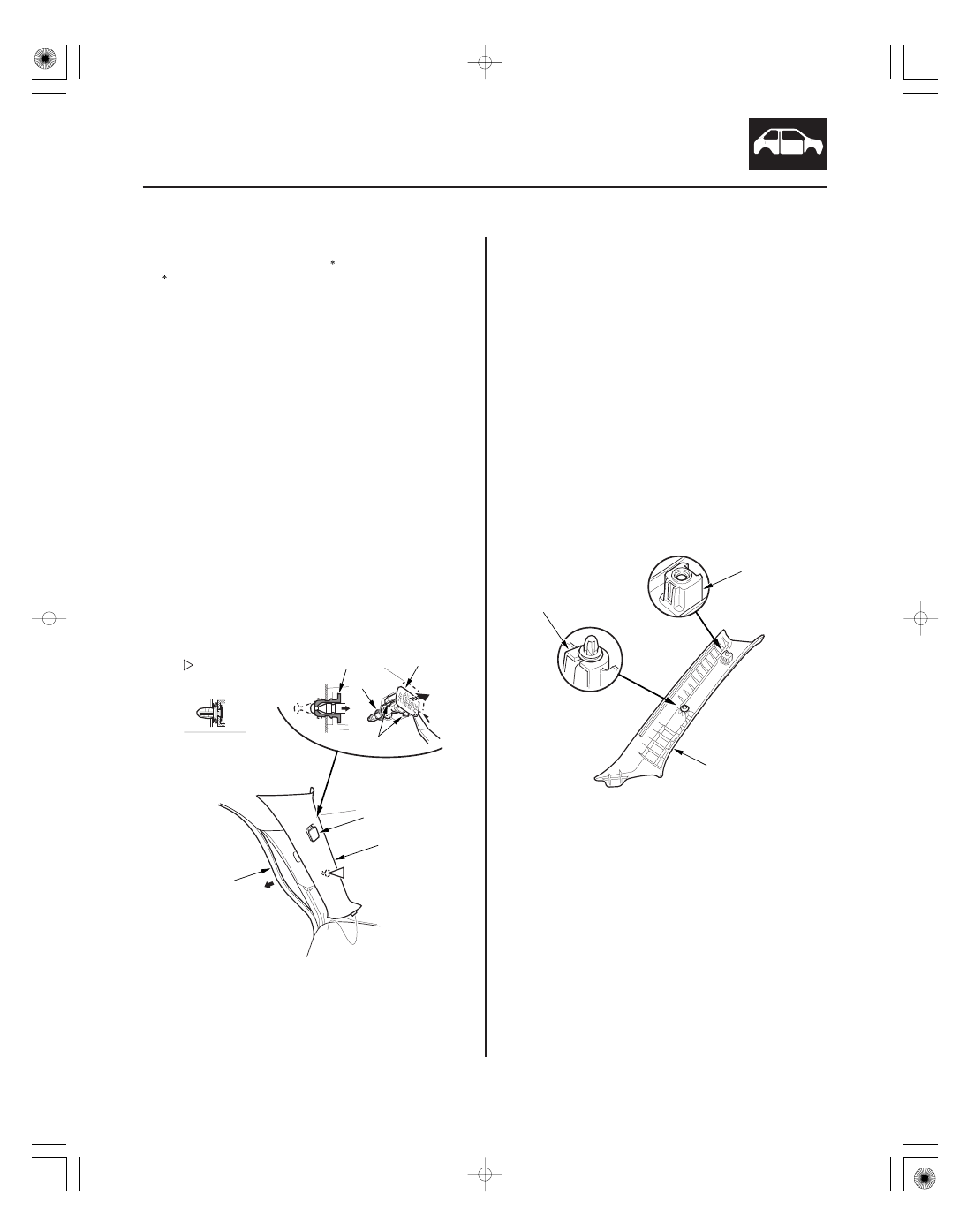

1. Remove the A-pillar trim (A).

–1 Pull out the front door opening trim (B) as

needed.

–2 Pry the A-pillar cap (C) out while releasing the

hooks (D) until it is stopped by the grommet (E).

–3 Pull the trim back by hand to detach the clip.
–4 Release the hooks on the grommet and pull the

cap out. Discard the cap and grommet.

2. Install the trim in the reverse order of removal, and

note these items:

• Check if the clip is damaged or stress-whitened,

and if necessary, replace it with new one.

• Do not reuse the A-pillar cap and grommet;

always replace them.

• If the side curtain airbag has deployed, replace

the A-pillar trim with a new one.

• To prevent the side curtain airbags from

deploying improperly and possibly causing
injury, inspect removed pieces and replace them
if they have any of these types of damage:
– Any cracks, deformations, or stress-whitenings

in the A-pillar trim (A)

– Any cracks, or stress-whitenings in the

grommet and clip seating surfaces (B)

• Replace any damaged parts with new ones.
• Make sure the top of the trim overlaps with the

headliner correctly (see page 24-173).

• Push the clip into place securely.

Replace.

Replace.

１０

１１

ＳＪＣ８Ａ００Ｊ２６２７３４０００００ＫＤＡＴ０１

Special Tools Required

A-Pillar Trim - Passenger’s Side

20-64

Interior Trim

Trim Removal/Installation - Pillar Areas (cont’d)

Fastener Locations

: Screw, 2

A

B

B

B

Fastener Locations

: Clip, 2

(Black)

A

B

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

SRS components are located in this area. Review the
SRS component locations (see page 24-14) and the
precautions and procedures (see page 24-16) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

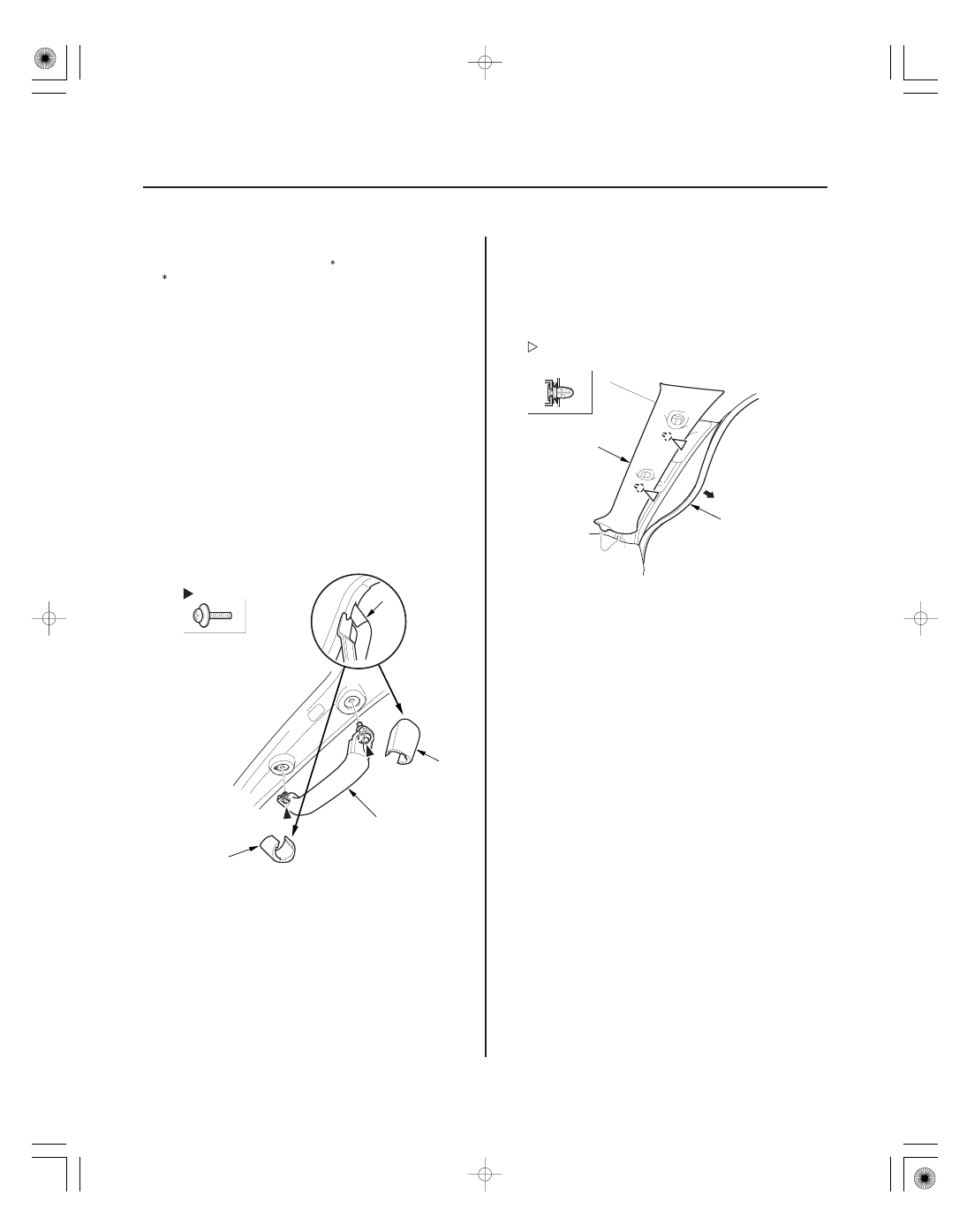

1. Remove the grab handle (A).

–1 Using a trim tool, remove the caps (B).
–2 Remove the screws.

2. Remove the A-pillar trim (A).

–1 Pull out the front door opening trim (B) as

needed.

–2 Pull the trim back by hand to detach the clip.

Replace.

１２

１３

１４

ＳＪＣ８Ａ００Ｊ２６２７３４０００００ＫＤＡＴ０２

Special Tools Required

B-Pillar Trim

20-65

20-65

A

B

C

C

D

Fastener Locations

: Clip, 2

A

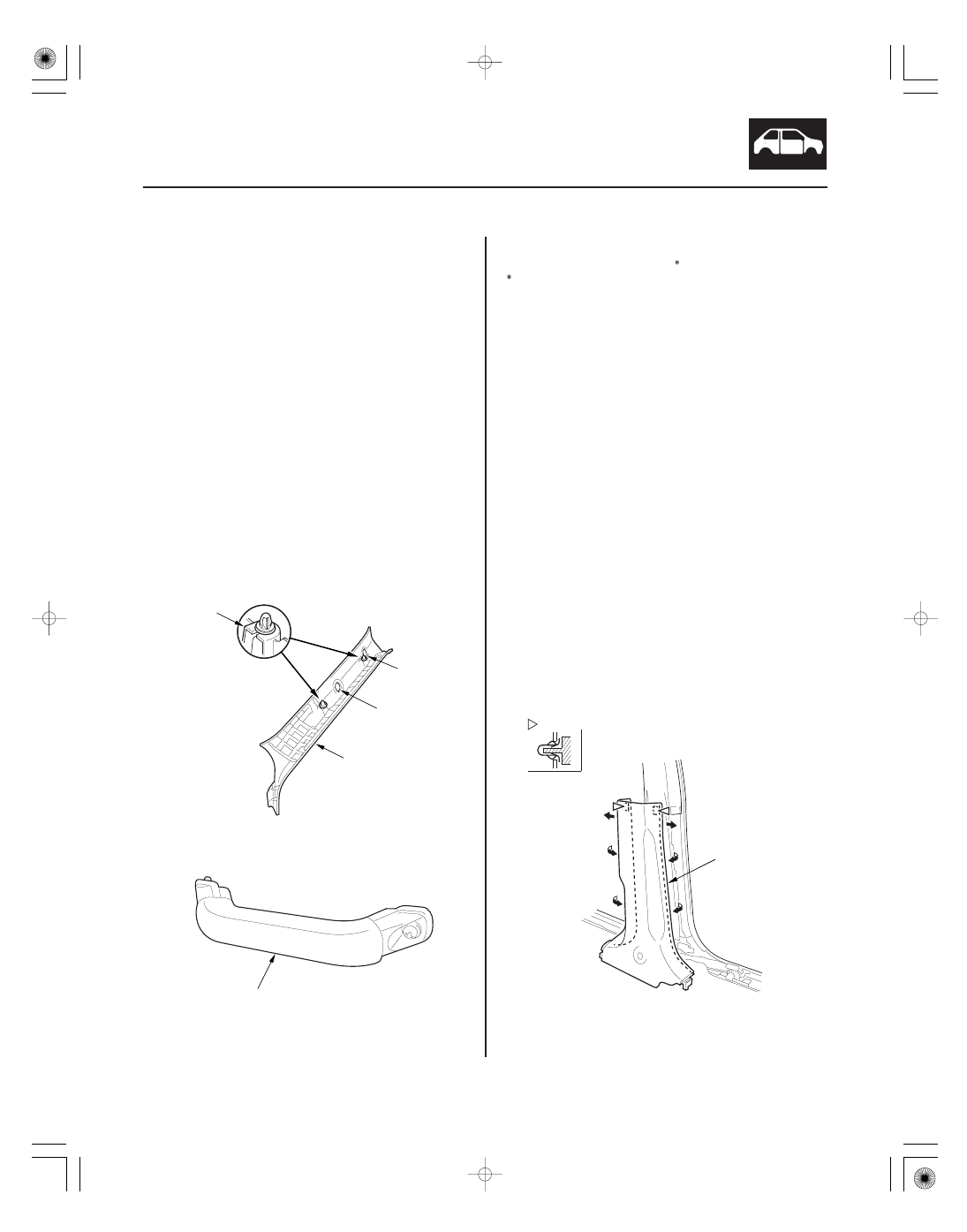

3. Install the trim in the reverse order of removal, and

note these items:

• Check if the clips are damaged or stress-

whitened, and if necessary, replace them with
new ones.

• If the side curtain airbag has deployed, replace

the A-pillar trim with a new one.

• To prevent the side curtain airbags from

deploying improperly and possibly causing
injury, inspect removed pieces and replace them
if they have any of these types of damage:
– Any cracks, deformations, or stress-whitened

areas in the A-pillar trim (A)

– Any cracks, or stress-whitenings in the clip

seating surfaces (B)

– Any damage around the grab handle holes (C)

in the trim

– Any deformations in the grab handle (D)
– Any deformations in the grab handle bracket

• Replace any damaged parts with new ones.
• Make sure the top of the trim overlaps with the

headliner correctly (see page 24-173).

• Push the clips into place securely.

KTC trim tool set SOJATP2014

Available through the American Honda Tool and
Equipment Program; call 888-424-6857

SRS components are located in this area. Review the
SRS component locations (see page 24-14) and the
precautions and procedures (see page 24-16) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Take care not to bend or scratch the trim and panels.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

1. Remove these items:

• Front door sill trim (see page 20-60)
• Rear door sill trim (see step 4 on page 20-61)
• Front seat belt lower anchor bolt (see step 4 on

page 24-4)

2. Remove the B-pillar lower trim (A).

–1 Pull both upper edges of the trim outward to

detach the clips.

–2 While pulling both edges of the trim outward,

pull out the trim.

(cont’d)
