Honda Ridgeline. Manual - part 348

＊０１

ＳＪＣ８Ａ００Ｊ５４４００００００００ＤＡＡＴ００

20-30

Glass

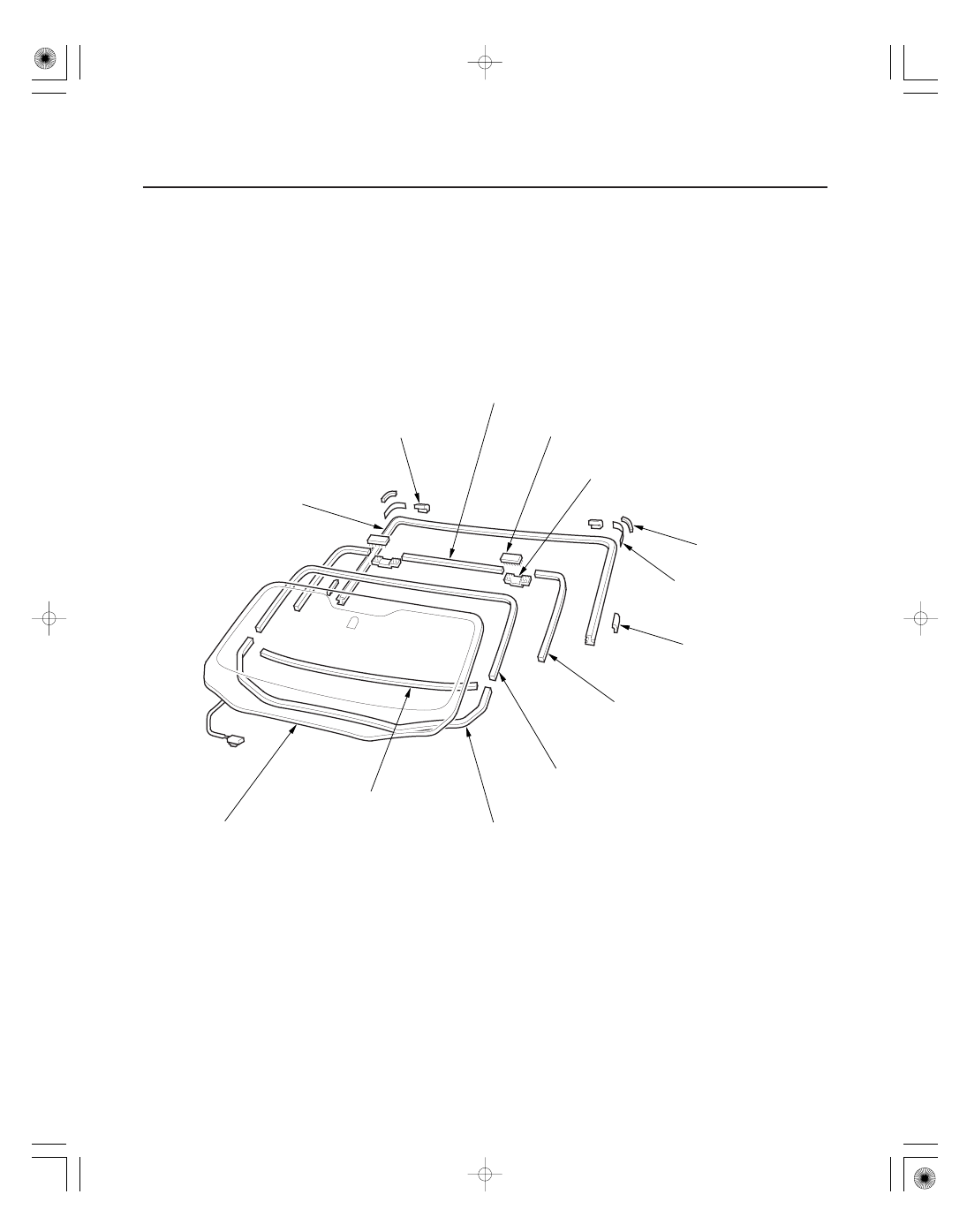

Component Location Index

WINDSHIELD MOLDING

MOLDING UPPER SEAL, 2

UPPER RUBBER DAM
(Required for replacement or reinstallation)

UPPER FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement or reinstallation)

UPPER FASTENER, 2
(Clip-type, body side)
(Required for replacement or reinstallation)

MOLDING RUBBER, 2

NON WOVEN FABRIC, 2

MOLDING SIDE SEAL, 2

SIDE RUBBER DAM, 2
(Required for replacement or reinstallation)

UPPER RUBBER DAM

LOWER RUBBER DAM

DASHBOARD SEAL

WINDSHIELD
Replacement, page 20-32

＊０２

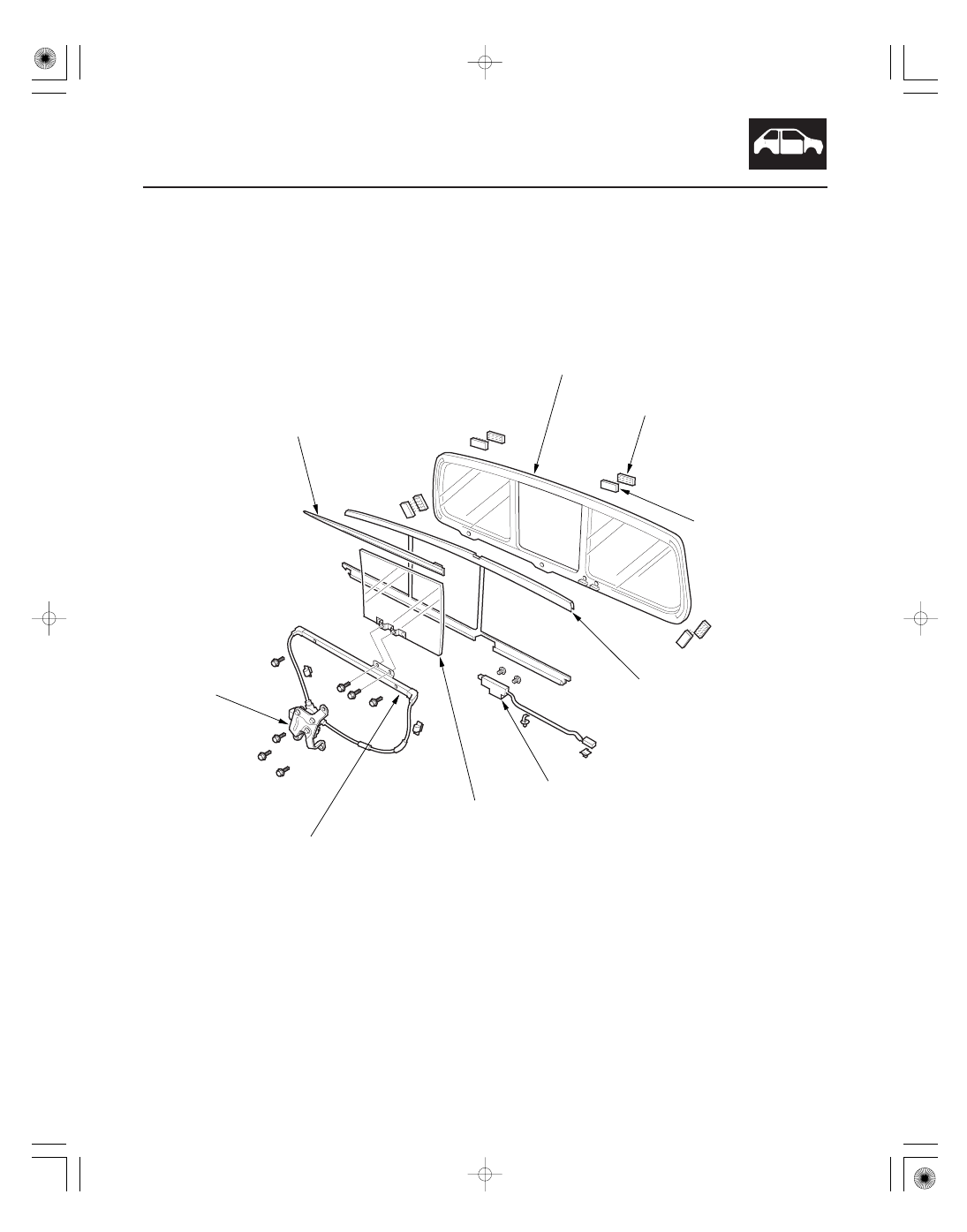

20-31

UPPER SPACER

MOTOR BRACKET

REAR WINDOW GLASS RUN CHANNEL

REAR WINDOW
MIDDLE GLASS REGULATOR

REAR WINDOW SLIDER SWITCH

REAR WINDOW MIDDLE GLASS

REAR WINDOW

FASTENER, 4
(Self-adhesive-type, glass side)

FASTENER, 4
(Self-adhesive-type,
body side)

Replacement, page 20-44

Replacement, page 20-41

Replacement, page 20-43

Replacement, page 20-37

０１

０２

０３

ＳＪＣ８Ａ００Ｊ５４４０００６５５０１ＫＢＡＴ００

20-32

Glass

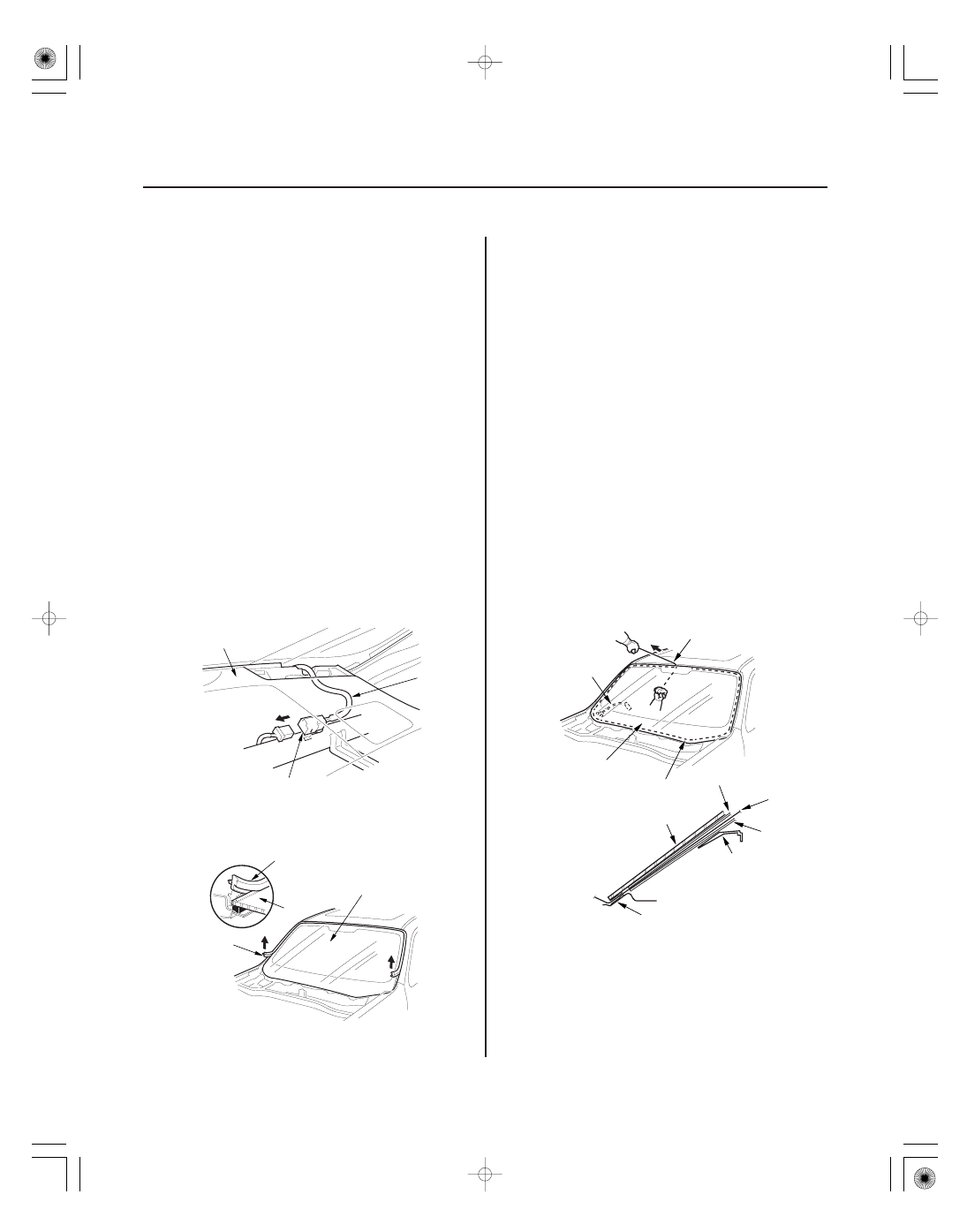

Windshield Replacement

C

A

B

A

B

B

A

A

D

E

C

F

D

E

B

A

C

NOTE:

• Put on gloves to protect your hands.
• Wear eye protection when removing the glass with

piano wire.

• Use seat covers to avoid damaging the seat.
• When replacing a broken windshield, a commercially

available windshield cutter can be efficiently used for
cutting the adhesive. For details, follow the
instructions of the manufacturer of the tool.

• Do not damage the windshield defogger grid lines

and defogger terminals.

1. Remove these items:

• Rearview mirror (see page 20-29)
• A-pillar trim, both sides (see page 20-63)
• Windshield wiper arms (see page 22-237)
• Cowl cover (see page 20-173)
• Right tweeter grille (see step 7 on page 20-90)

2. Lower the glove box (see page 20-85).

3. Disconnect the windshield defogger connector (A)

through the glove box opening, and pull out the
windshield defogger harness (B) from the tweeter
grille opening in the dashboard (C).

4. Remove the molding (A) from the edge of the

windshield (B). If necessary, cut the molding with a
utility knife.

5. If the old windshield will be reinstalled, make

alignment marks across the glass and body with a
grease pencil.

6. Pull down the front portion of the headliner

(see page 20-70). Take care not to bend the
headliner excessively, or you may crease or break
it.

7. Apply protective tape along the edge of the

dashboard and body. Using an awl, make a hole
through the rubber dam, adhesive, and dashboard
seal from inside the vehicle at the corner portion of
the glass. Push a piece of piano wire through the
hole, and wrap each end around a piece of wood.

8. Apply the protective plastic plates (A) between the

dashboard (B) and piano wire (C) and between the
windshield (D) and piano wire. With a helper on the
outside, pull the piano wire back and forth in a
sawing motion. Hold the piano wire as close to the
windshield as possible to prevent damage to the
body and dashboard. Carefully cut through the
rubber dam and adhesive (E) around the entire
windshield. Take care not to damage the
windshield defogger harness (F).

＊０１

＊０３

Cutting positions

Rubber dams adhesive tape:

Thickness 0.16 mm (0.006 in.)
Width 4 mm (0.16 in.)

Fasteners and dashboard seals adhesive tape:

Thickness 0.2 mm (0.008 in.)
Width 7.5 mm (0.30 in.)

20-33

C

D

E

C

C

C

C

C

12 mm
(0.47 in.)

B

C

B

F

G

A

B

D

G

G

: Apply primer here.

A

F

Inside

A

B

D

12 mm
(0.47 in.)

Inside

F

C

E

F

E

C

12 mm
(0.47 in.)

132 mm
(5.2 in.)

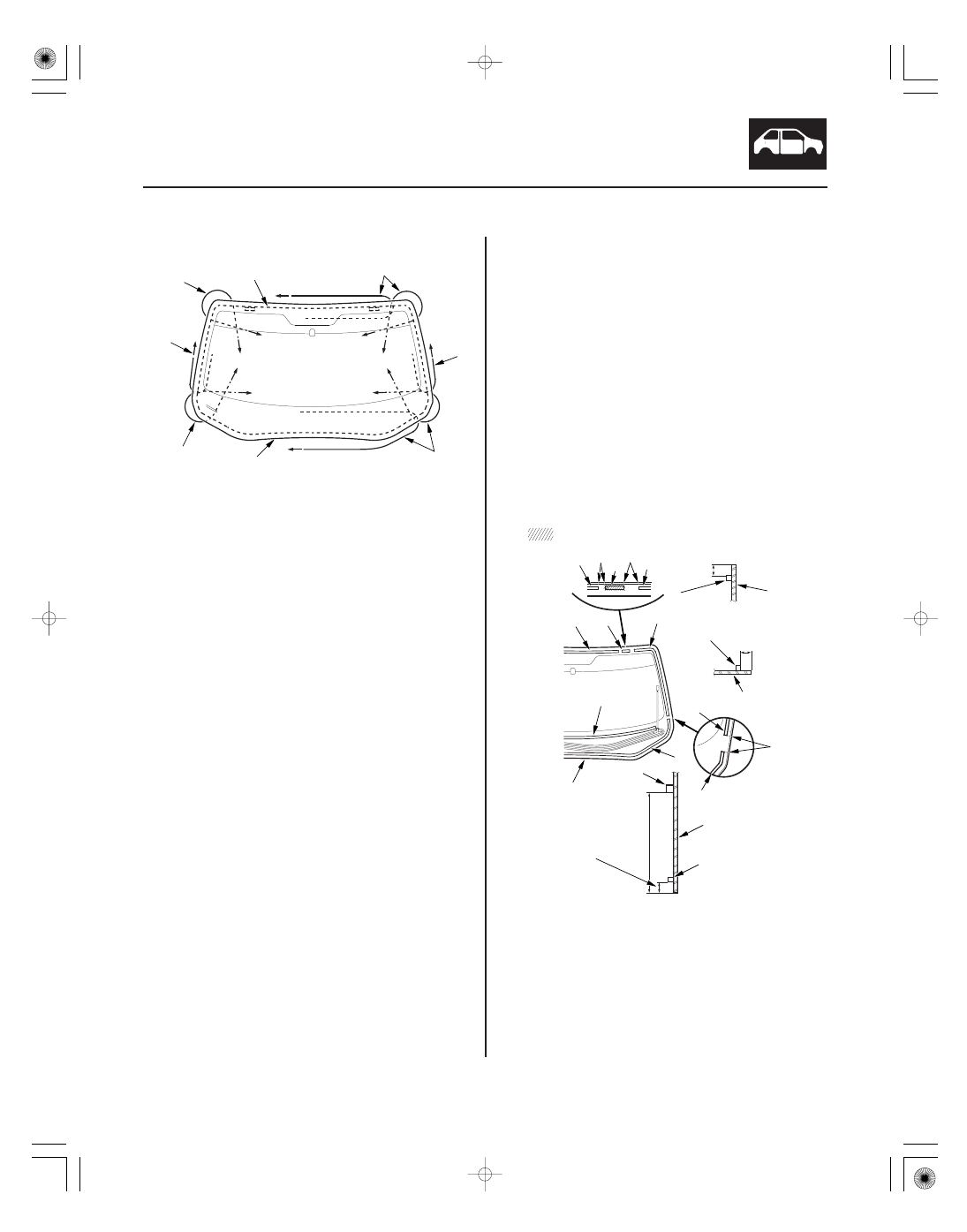

9. Carefully remove the windshield.

10. With a putty knife, scrape the old adhesive until

smooth to a thickness of about 2 mm (0.08 in.) on
the bonding surface around the entire windshield
opening flange:

• Do not scrape down to the painted surface of the

body; damaged paint will interfere with proper
bonding.

• Remove the rubber dam and fasteners from the

body.

11. Clean the body bonding surface with a sponge

dampened in isopropyl alcohol. After cleaning,
keep oil, grease and water from getting on the
clean surface.

12. If the old windshield will be reinstalled, use a putty

knife to scrape off all of the old adhesive, the
rubber dam and the dashboard seal from the
windshield. Clean the inside face and the edge of
the windshield with isopropyl alcohol where new
adhesive is to be applied. Make sure the bonding
surface is kept free of water, oil, and grease.

13. Attach the upper rubber dam (A), side rubber dams

(B), and lower rubber dam (C) with adhesive tape.
Apply primer where the fasteners (D) are to be
applied, then attach the fasteners with adhesive
tape and dashboard seal (E) to the inside face of the
windshield (F) as shown:

• Be sure the rubber dams, fasteners, and

dashboard seal line up with the alignment marks
(G).

• Be careful not to touch the windshield where

adhesive will be applied.

(cont’d)
