Reassembly

19-29

A

B

A

B

C

E

D

C

B

A

A

B

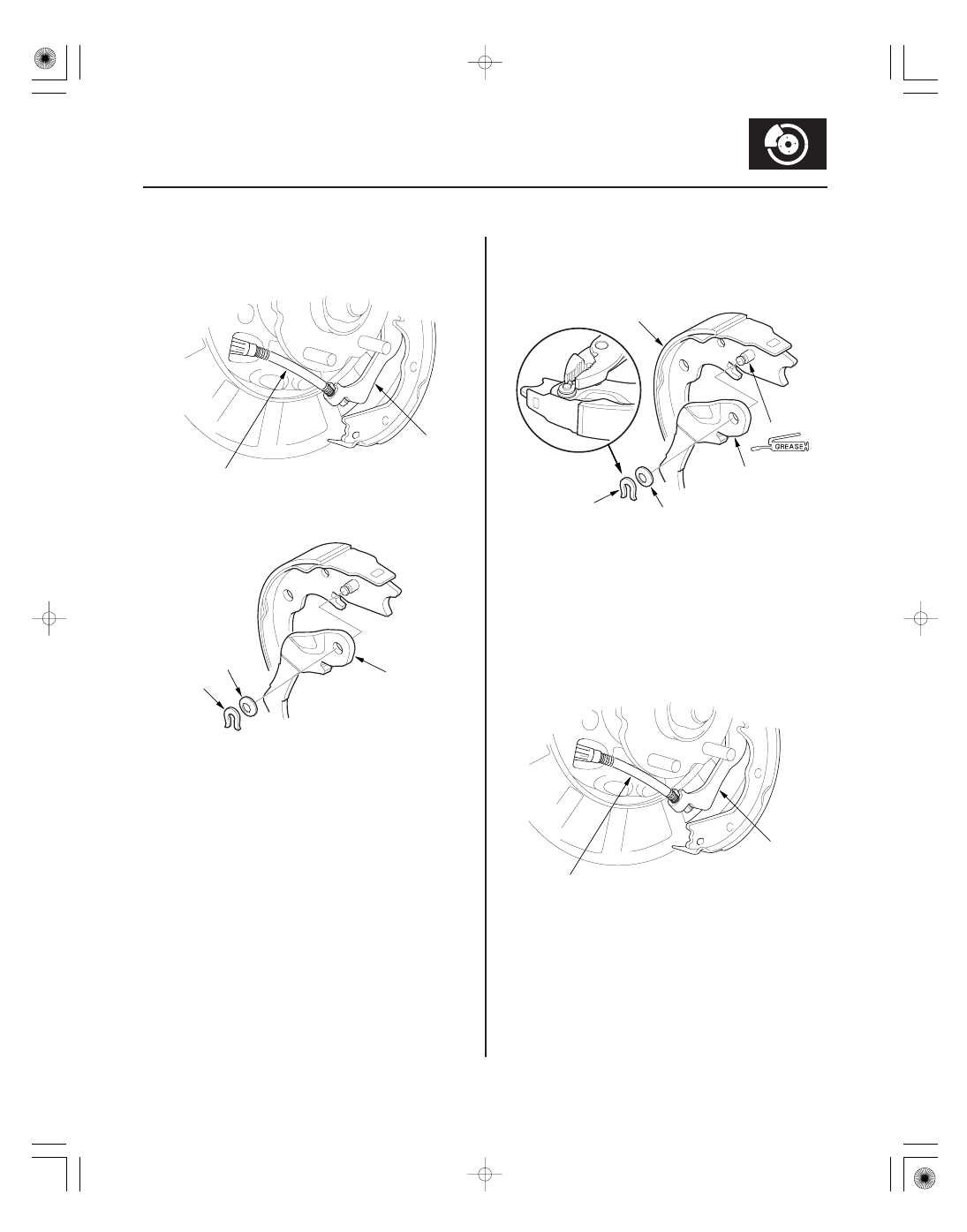

9. Remove the rearward brake shoe by disconnecting

the parking brake cable (A) from the parking brake
lever (B).

10. Remove the U-clip (A), wave washer (B), and

parking brake lever (C) from the brake shoe.

1. Apply Molykote 44 MA grease to the sliding surface

of the pivot pin (A) of the rearward brake shoe (B).

2. Install the parking brake lever (C) and wave washer

(D) on the pivot pin, and secure with a new U-clip
(E).

• Install the wave washer with its convex side

facing out.

• Pinch the U-clip securely to prevent the parking

brake lever from coming out from the brake shoe.

3. Connect the parking brake cable (A) to the parking

brake lever (B).

(cont’d)

０９

１０

１１

１２

19-30

Conventional Brake Components

Parking Brake Shoe Replacement (cont’d)

Greasing symbols:

Brake shoe ends and connecting rod ends

Opposite edge of the shoe

Sliding surface

A

B

C

A

A

A

A

A

C

C

C

C

C

A

D

B

C

A

D

E

B

C

A

B

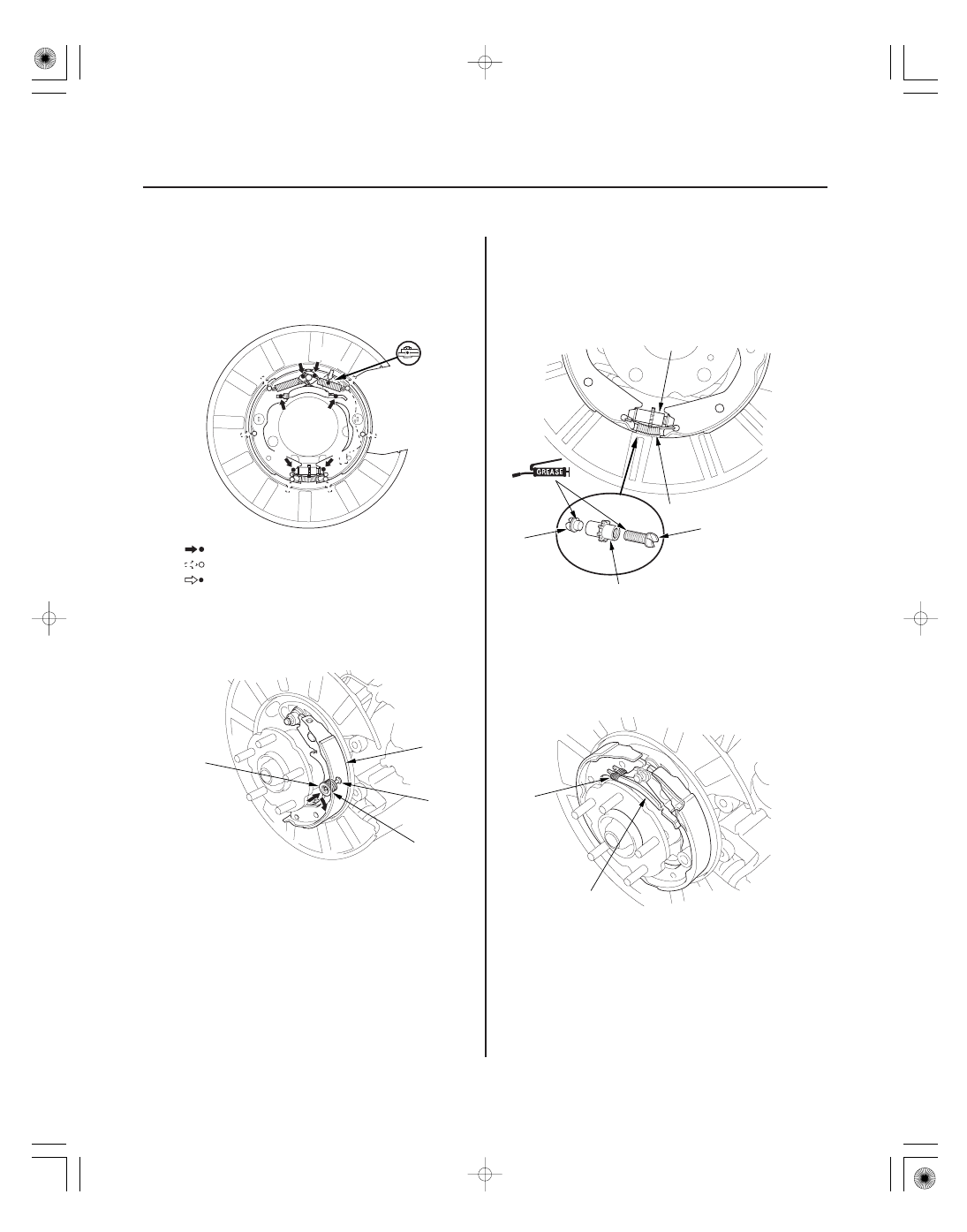

4. Apply a thin coat of 44 MA grease to the shoe ends

and connecting rod ends (A), sliding surfaces (B),
and opposite edges of the parking brake shoe (C) as
shown. Wipe off any excess. Keep grease off the
brake linings.

5. Install the tension pin (A), retainer spring (B), and

retainer (C) of the rearward brake shoe (D). Make
sure the tension pin does not contact the parking
brake lever.

6. Clean the threaded portions of the clevis A, and

coat the threads with multipurpose grease. Clean
the sliding surface of the clevis B, and coat the
sliding surface with multipurpose grease. Install
the clevis A and B on the adjuster (C), and shorten
the clevis A by turning the adjuster.

7. Reinstall the brake shoe adjuster assembly (D), and

hook the lower return spring (E) on the parking
brake shoes.

8. Install the rod spring (A) to the connecting rod (B)

first. Then install the connecting rod on the parking
brake shoes.

１３

１４

−
−

０１

ＳＪＣ８Ａ００Ｄ０００６０８４５１６１ＬＢＡＴ１０

19-31

19-31

Parking Brake Shoe Lining Break-in

D

A

B

C

A

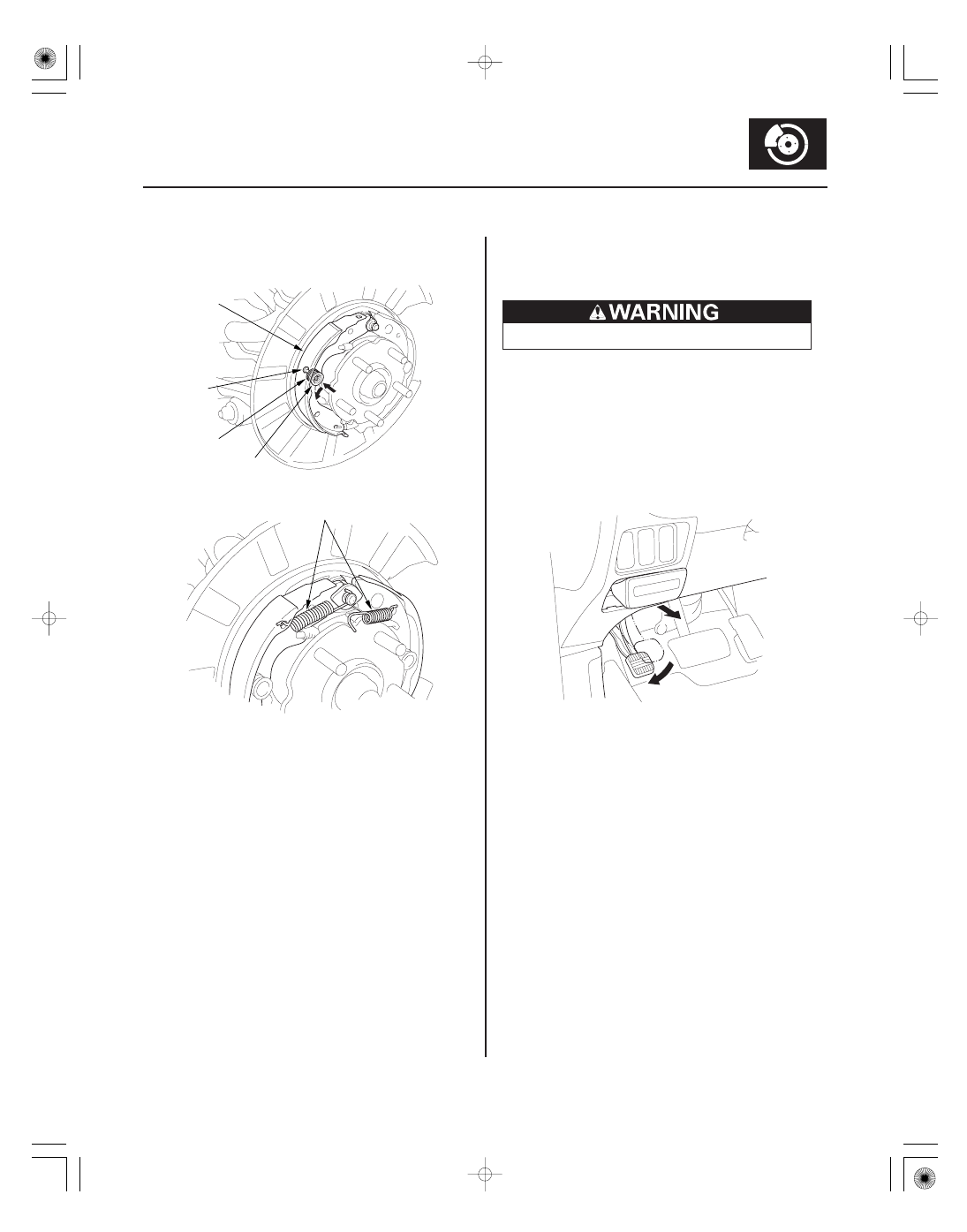

9. Install the tension pin (A), the retainer spring (B),

and the retainer (C) on the forward brake shoe (D).

10. Install the upper return springs (A).

11. Install the rear brake disc/drum and the rear brake

caliper.

12. Do the major parking brake adjustment (see page

19-8).

NOTE: Do the brake linings surface break-in when
installing new parking brake shoes and/or new rear
drum in brake disc.

Do this operation in a safe area.

1. Park the vehicle on a firm, level surface.

2. Do the major parking brake adjustment (see page

19-8).

3. Do the minor parking brake adjustment (see page

19-7).

4. Press the parking brake pedal 2 to 4 clicks.

5. Drive the vehicle for 1/4 mile (400 m) at no more

than 31 mph (50 km/h).

6. Stop the vehicle and release the parking brake for

5

10 minutes or drive the vehicle for

5

10 minutes to allow the brake disc/drum to cool.

7. Repeat steps 4 through 6 three more times.

8. Check the parking brake pedal adjustment

(see page 19-7).

０１

ＳＪＣ８Ａ００Ｄ１４３０００１４８０１ＫＢＡＴ００

19-32

Conventional Brake Components

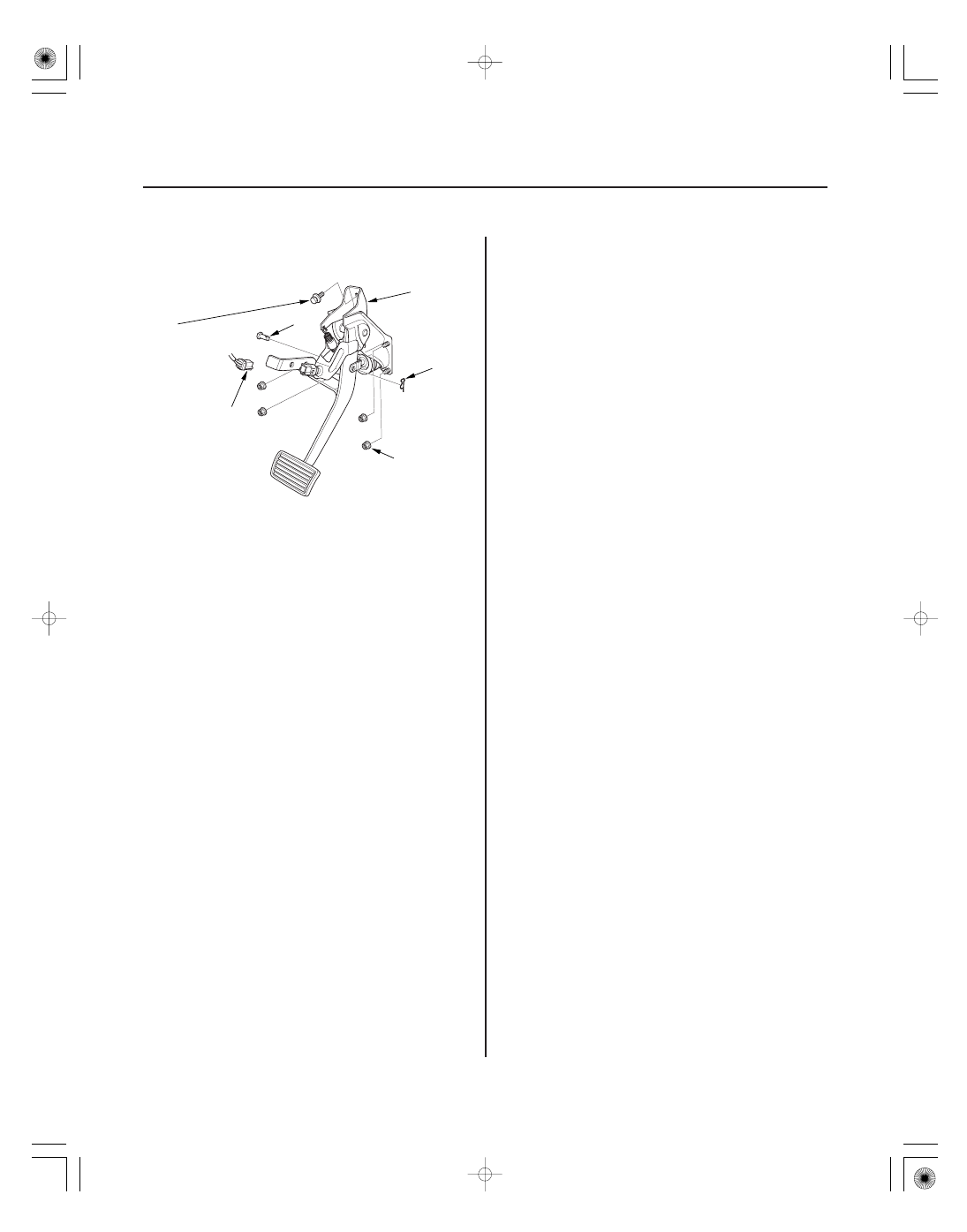

Brake Pedal Replacement

C

A

B

F

E
8 x 1.25 mm
25 N·m
(2.6 kgf·m,
19 lbf·ft)

D
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
161 lbf·ft)

1. Disconnect the brake pedal position switch

connector (A).

2. Remove the lock pin (B) and joint pin (C).

NOTE: Use a new lock pin when reinstalling.

3. Remove the brake pedal bracket mounting bolt (D)

and nuts (E).

4. Remove the brake pedal with bracket (F).

5. Install in the reverse order of removal.

6. Do the brake pedal and brake pedal position switch

adjustment (see page 19-6).
