０１

ＳＪＣ８Ａ００Ｂ２０２０００１９１０１ＭＥＡＴ００

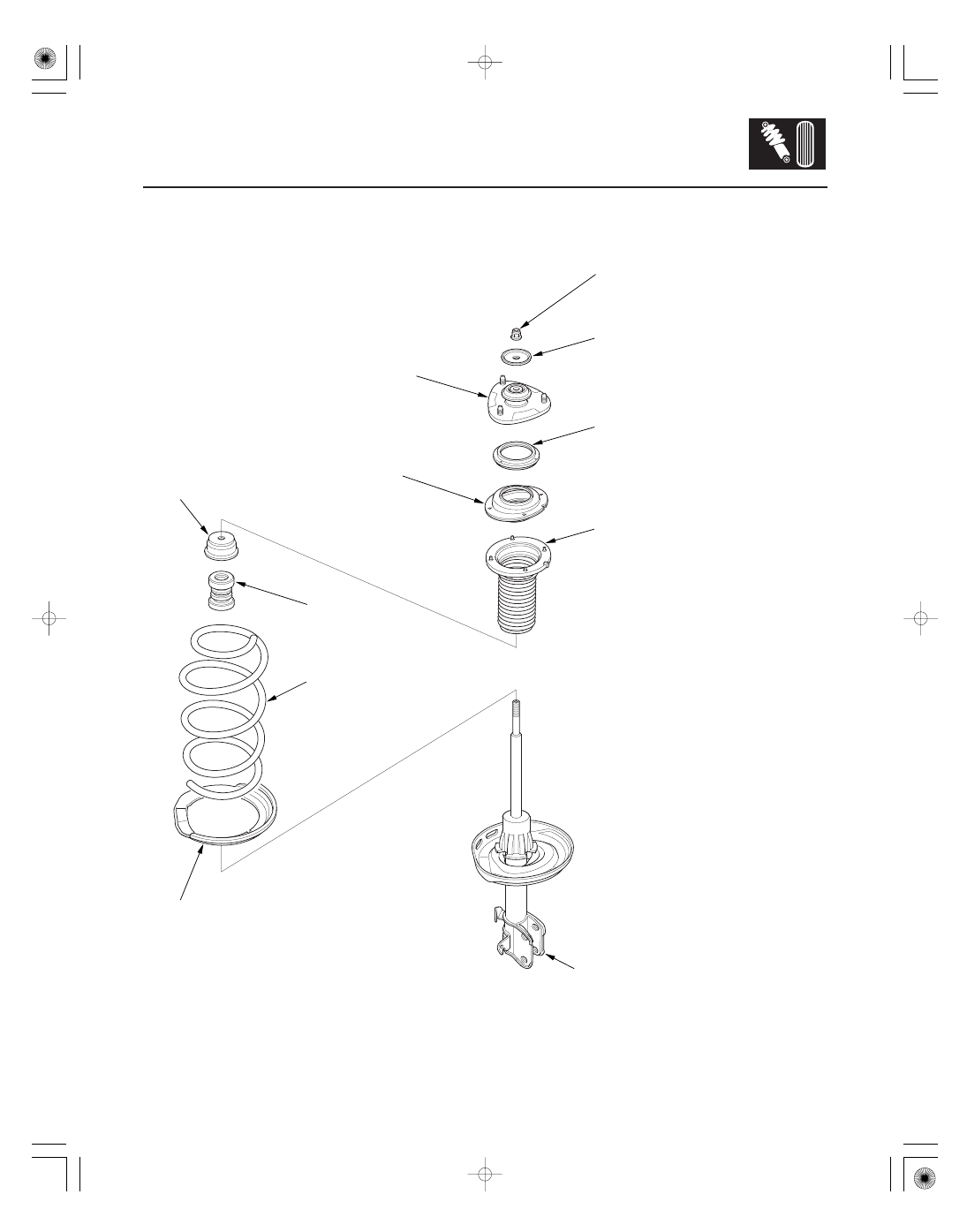

Exploded View

18-25

Damper/Spring Disassembly, Inspection, and Reassembly

BUMP STOP SLEEVE

BUMP STOP

DAMPER SPRING

DAMPER MOUNTING BASE

UPPER SPRING SEAT

SELF-LOCKING NUT
12 x 1.25 mm
75 N·m (7.6 kgf·m, 55 lbf·ft)

DAMPER MOUNTING WASHER

UPPER SPRING MOUNTING CUSHION

DAMPER UNIT

DAMPER MOUNTING BEARING

LOWER SPRING MOUNTING CUSHION

(cont’d)

Check for weakness
and damage.

Check for weakened
compression and damage.

Replace.

Check for bending and damage.

Check for deterioration
and damage.

Check for oil leaks, gas leaks,
and smooth operation.

Check for any play or roughness.

Check for deterioration and damage.

０５

０６

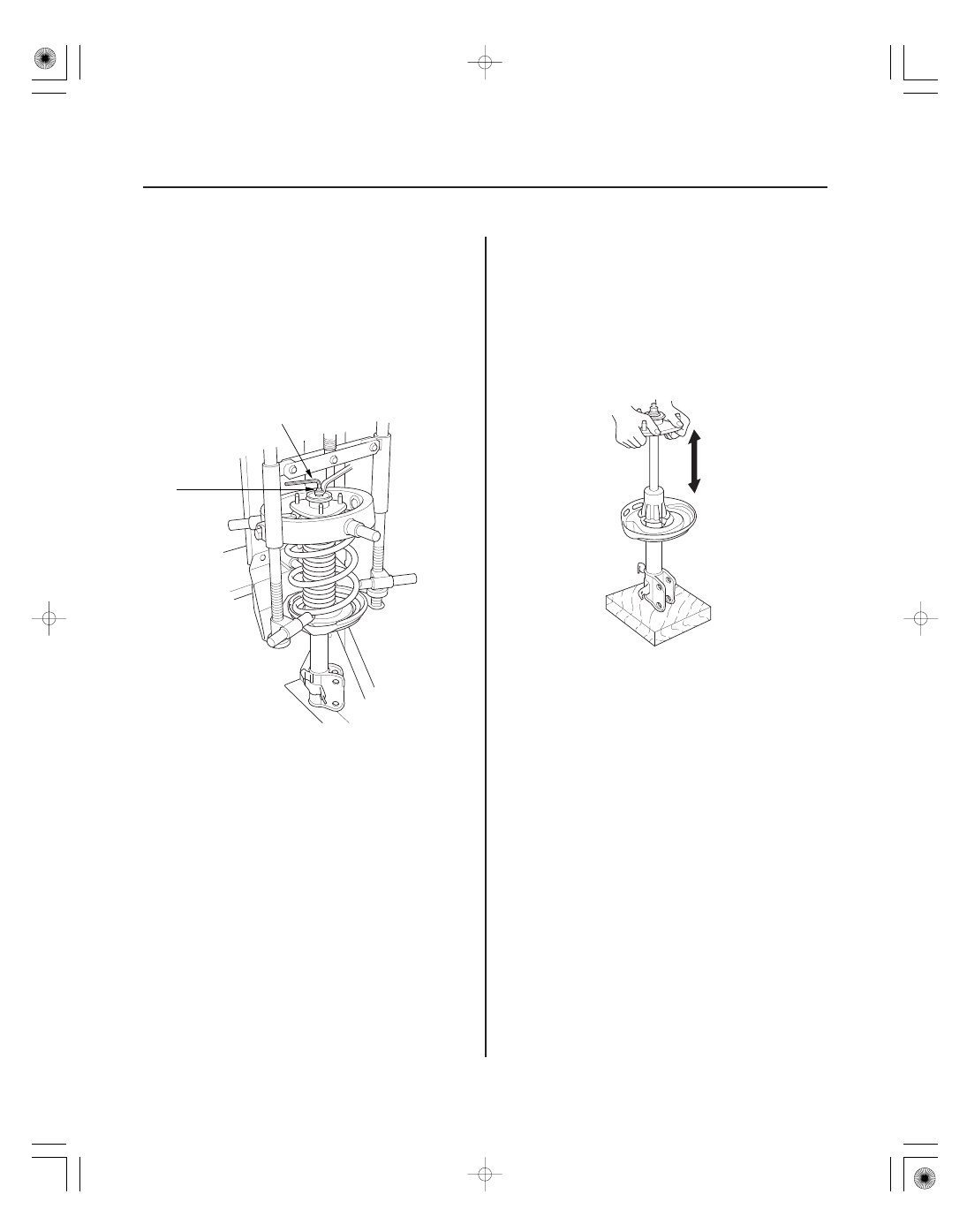

Disassembly/Inspection

18-26

Front Suspension

Damper/Spring Disassembly, Inspection, and Reassembly (cont’d)

A
12 x 1.25 mm

B

NOTE: When compressing the damper spring, use a
commercially available strut spring compressor
(Branick MST-580A or Model 7200, or equivalent)
according to the manufacturer’s instructions.

1. Compress the damper spring, then remove the self-

locking nut (A) while holding the damper shaft with
a hex wrench (B). Do not compress the spring more
than necessary to remove the nut.

2. Release the pressure from the strut spring

compressor, then disassemble the damper as
shown in the Exploded View.

3. Reassemble all the parts, except for the upper

spring mounting cushion, the bump stop sleeve,
the bump stop, and the damper spring.

4. Compress the damper assembly by hand, and

check for smooth operation through a full stroke,
both compression and extension. The damper
should extend smoothly and constantly when
compression is released. If it does not, the gas is
leaking and the damper should be replaced.

5. Check for oil leaks, abnormal noises, and binding

during these tests.

０７

０８

０９

１０

±

±

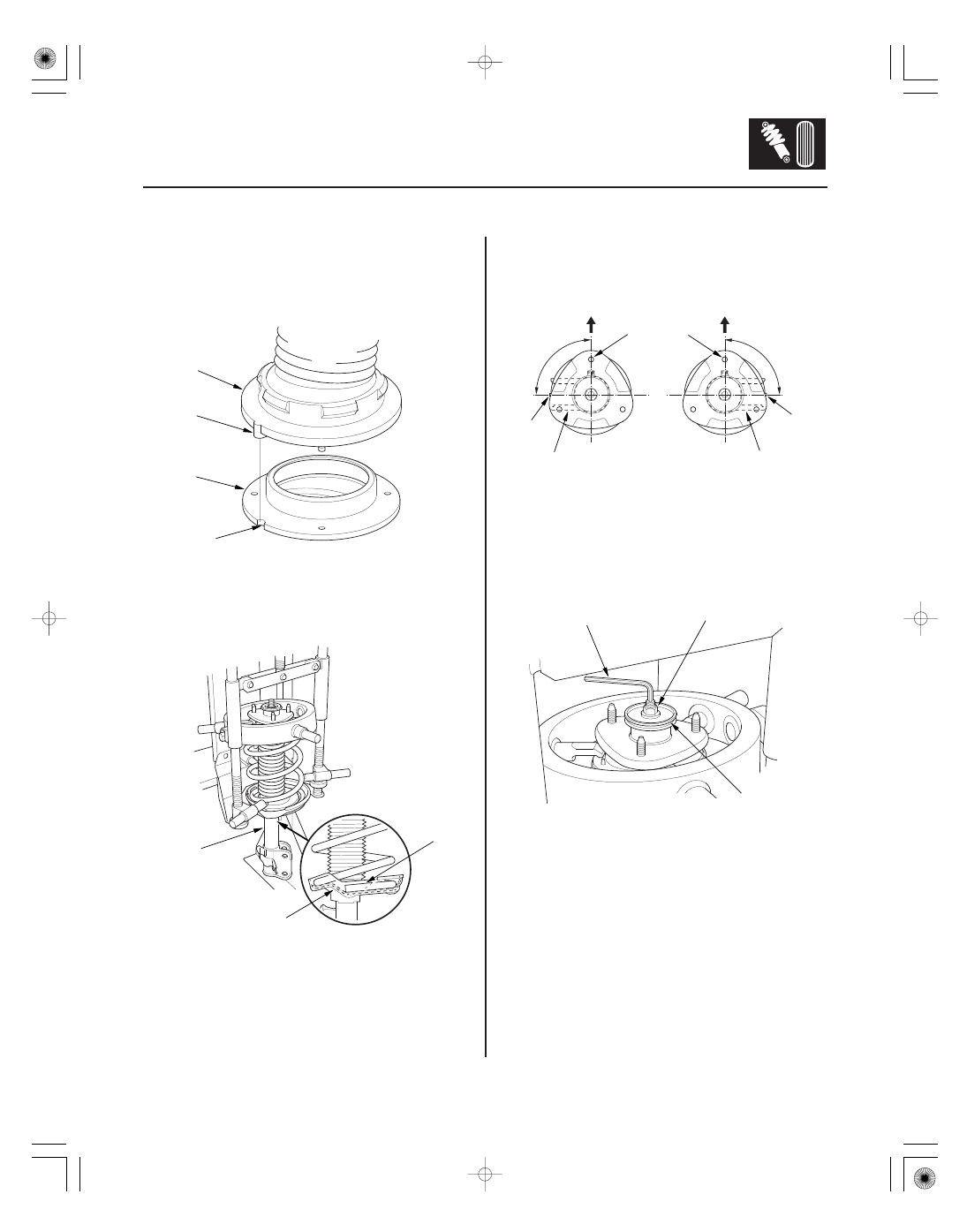

Reassembly

18-27

A

C

B

D

B

C

A

90 °

3 °

Left:

90 °

3 °

Right:

C

B

A

C

B

A

FRONT

FRONT

B
12 x 1.25 mm
44 N·m (4.5 kgf·m, 33 lbf·ft)

C

A

1. Install the spring mounting cushion (A) on the

upper spring seat (B) by aligning the tab portion (C)
on the cushion with the cutout (D) in the seat.

2. Compress the damper spring.

3. Install all the parts except the damper mounting

washer and self-locking nut onto the damper unit
(A) by referring to the Exploded View.

4. Align the bottom of the spring (B) and the stepped

part of the lower spring seat (C).

5. Align an angle of the damper bracket (A) and the

tab portion (B) on the spring mounting cushion.

6. Position the angle of the tab portion and the stud

bolt (C) near the ‘‘FR’’ stamp on the upper spring
seat as shown.

7. Install the damper mounting washer (A) and a new

self-locking nut (B).

8. Hold the damper shaft using a hex wrench (C), and

tighten the new self-locking nut to the specified
torque value.

＊０１

ＳＪＣ８Ａ００Ｂ４４１０００３６４０１ＫＢＡＴ２０

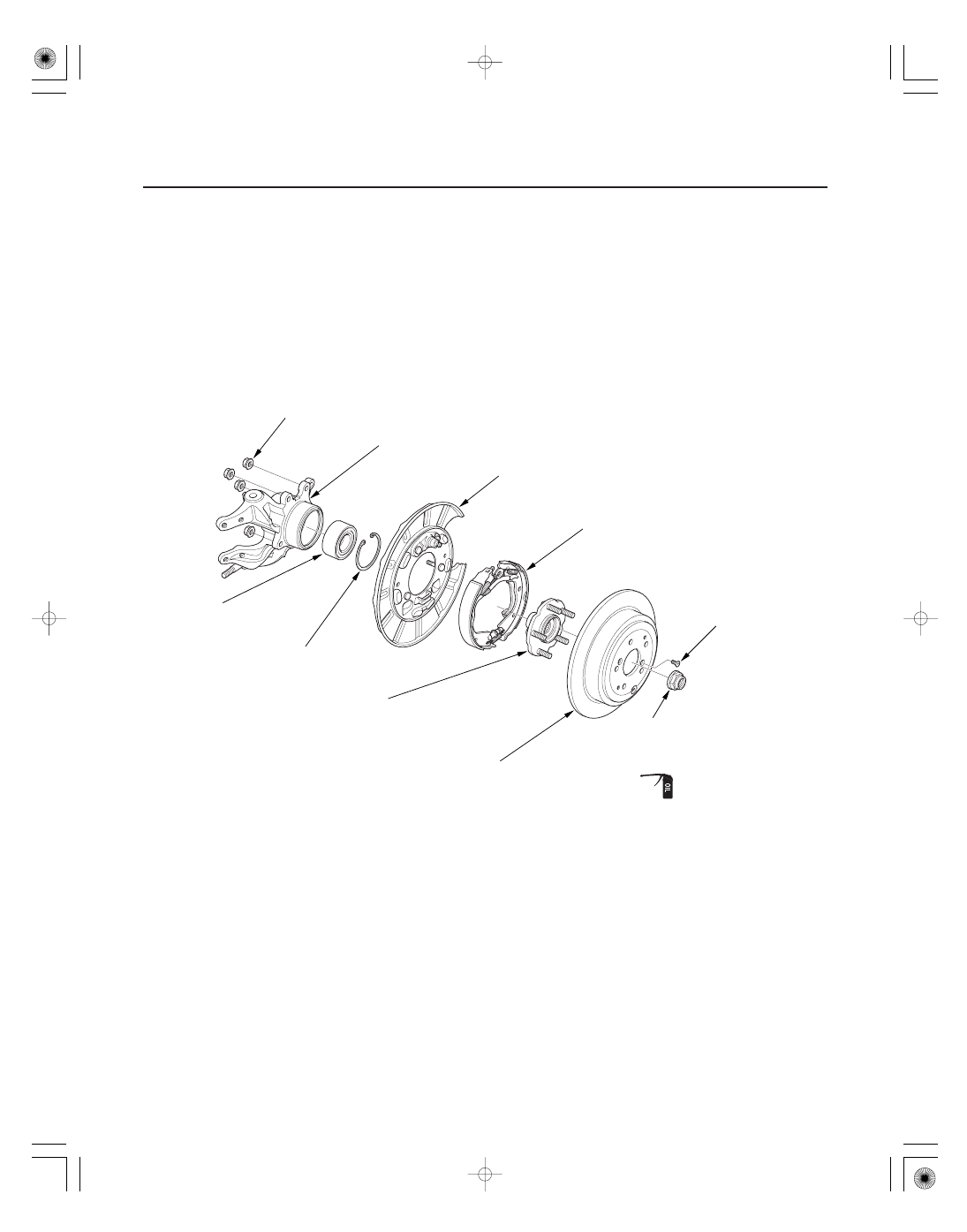

Exploded View

18-28

Rear Suspension

Knuckle/Hub/Wheel Bearing Replacement

12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

KNUCKLE

BACKING PLATE

PARKING BRAKE SHOE
ASSEMBLY

FLAT SCREW
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SPINDLE NUT

24 x 1.5 mm
245 N·m
(25.0 kgf·m, 181 lbf·ft)

BRAKE DISC/DRUM

REAR HUB

SNAP RING

WHEEL BEARING
(MAGNETIC ENCODER)

Check for deformation and damage.

Check for deformation.

Replace.

Apply a small amount of
engine oil to the seating surface
of the nut.

Check for wear and rust.

Check for damage and cracks.

Replace.
