54 N·m
(5.5 kgf·m, 40 lbf·ft)

A

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

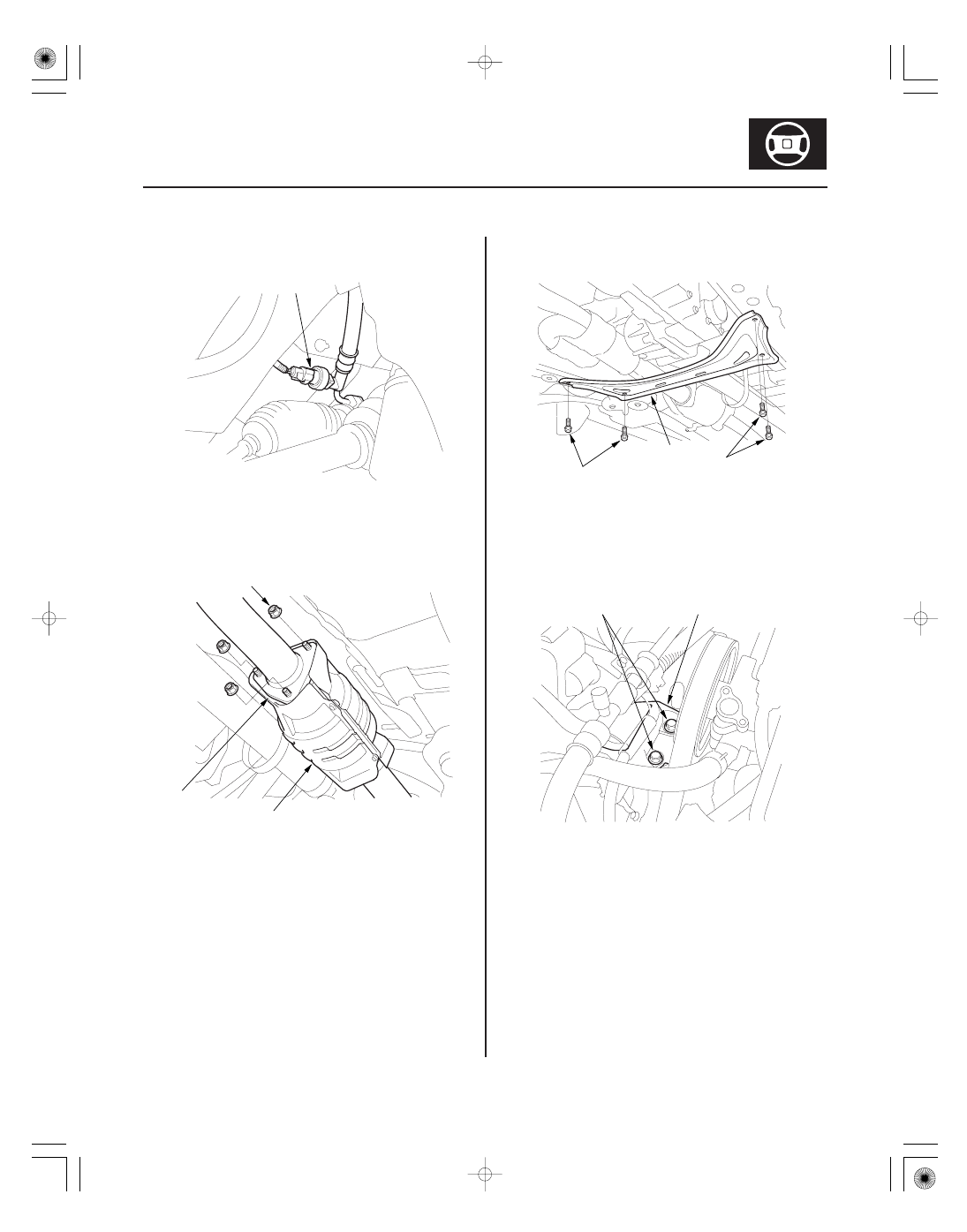

16. Connect the power steering pressure (PSP) switch

connector (A).

17. Connect the under-floor three way catalytic

converter (TWC) (A) to the muffler (B). Install the
new 10 mm self-locking nuts and tighten them to
the specified torque.

18. Install the front subframe stiffener (A) and tighten

to the specified torque.

19. Install the new 10 mm flange bolts on the engine

side mount bracket (A).

(cont’d)

Replace.

Replace.

Replace.

１７

＊０５

１９

２０

±

17-56

Power Steering

Steering Gearbox Installation (cont’d)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
11 N·m
(1.1 kgf·m,
8.0 lbf·ft)

A

B

A

B
12 x 1.25 mm
54 N·m (5.5 kgf·m, 40 lbf·ft)

C

A

B

C

D

28 °

20 °

FRONT

D
22 N·m
(2.2 kgf·m,
16 lbf·ft)

C
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

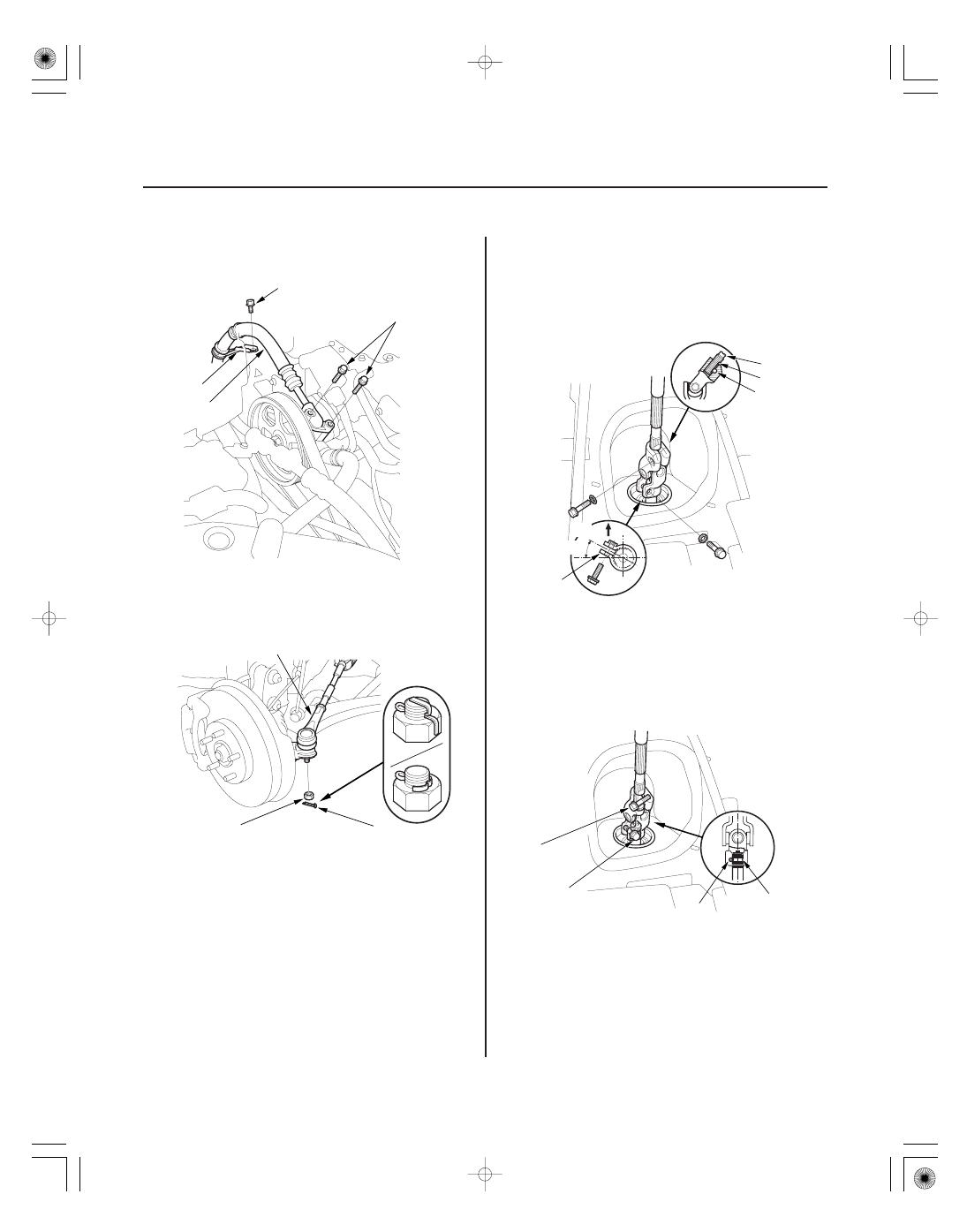

20. Connect the pump outlet hose (A) to the power

steering pump, and install the feed hose clamp (B).

21. Wipe off any grease contamination from the ball

joint tapered section and threads. Reconnect the
tie-rod ends (A) to the steering knuckles. Install the
12 mm nut (B) and tighten it.

22. Install the new cotter pin (C) and bend it as shown.

23. Remove the engine support hanger, the hanger

balance bar, and the hanger adapter set.

24. Center the steering rack within its stroke.

25. Insert the upper end of the steering joint onto the

steering shaft (A) (line up the bolt hole (B) with the
flat portion (C) on the shaft), and loosely install the
upper joint bolt.

26. Slip the lower end of the steering joint onto the

pinion shaft taking care to align the gap (D) within
the angle.

27. Align the bolt hole (A) on the steering joint with the

groove (B) around the pinion shaft then loosely
install the lower joint bolt (C).

28. Pull on the steering joint to make sure that the

steering joint is fully seated, then tighten the lower
joint bolt to the specified torque.

29. Tighten the upper joint bolt (D) to the specified

torque.

Replace.

２１

０１

０２

ＳＪＣ８Ａ００Ｆ００００００５９５０１ＫＢＡＴ０１

Special Tools Required

17-57

17-57

Tie-rod Ball Joint Boot Replacement

A

C

B

E

A

D

D

07965-SA50500

A

B

30. Install steering joint cover A.

31. Install the front wheel, then set the wheels in the

straight ahead position.

32. Install the steering wheel (see page 17-23).

33. Reconnect the negative battery cable to the battery,

and do these tasks:

• Turn the ignition switch ON (II); the SRS indicator

should come on for about 6 seconds and then go
off.

• Enter the anti-theft codes for the audio system

and the navigation system (if equipped).

• Set the clock (or vehicles without navigation).
• Make sure the horn and turn signal switches

work properly.

• Make sure the steering wheel switches work

properly.

• Make sure the steering wheel is centered.

34. Fill the system with power steering fluid, and bleed

air from the system (see page 17-12).

35. After installation, do the following checks.

• Start the engine, allow it to idle, and turn the

steering wheel from lock-to-lock several times to
warm up to the fluid. Check the gearbox for leaks
(see page 17-11).

• Do the front toe inspection (see page 18-5).
• Check the steering wheel spoke angle.

If steering spoke angles to the right and left are
not equal (steering wheel and rack are not
centered), correct the engagement of the joint/
pinion shaft serrations, then adjust the front toe
by turning the tie-rod ends, if necessary.

Front hub dis/assembly tool 07965-SA50500

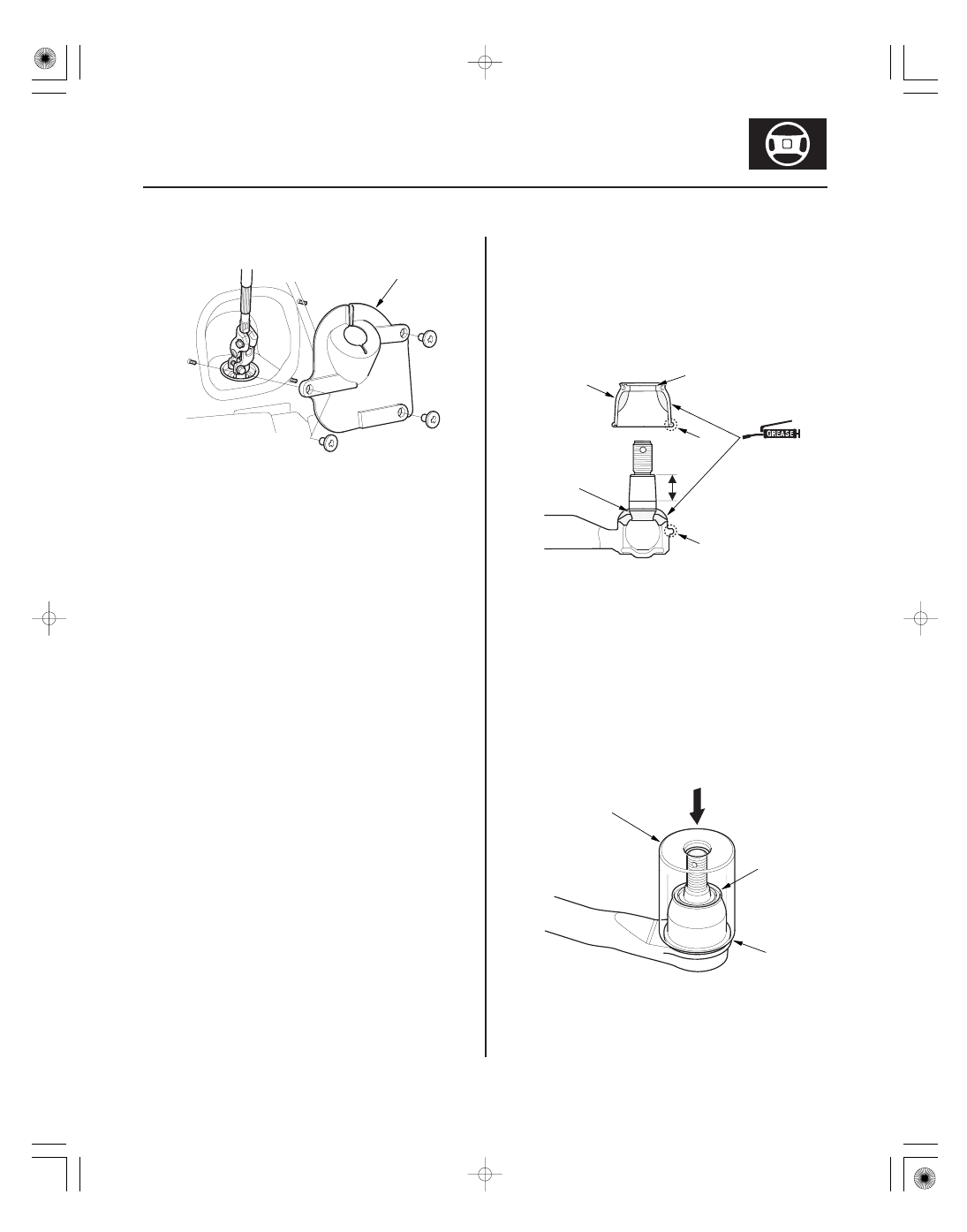

1. Remove the boot from the tie-rod end, and wipe the

old grease off the ball pin.

2. Pack the lower area of the ball pin (A) with fresh

multipurpose grease.

3. Pack the interior of the new boot (B) and lip (C) with

fresh multipurpose grease.

Note these items when installing new grease:

• Keep grease off the boot mounting area (D) and

the tapered section (E) of the ball pin.

• Do not allow dust, dirt, or other foreign materials

to enter the boot.

4. Install the new boot (A) using the special tool. The

boot must not have a gap at the boot installation
sections (B). After installing the boot, check the ball
pin tapered section for grease contamination, and
wipe it if necessary.

０１

０２

ＳＪＣ８Ａ００Ｆ００００００５７１１８ＫＢＡＴ０２

17-58

Power Steering

Gearbox Mount Cushion Replacement

C

B

D

A

E

B

A

B

1. Remove the steering gearbox (see page 17-30).

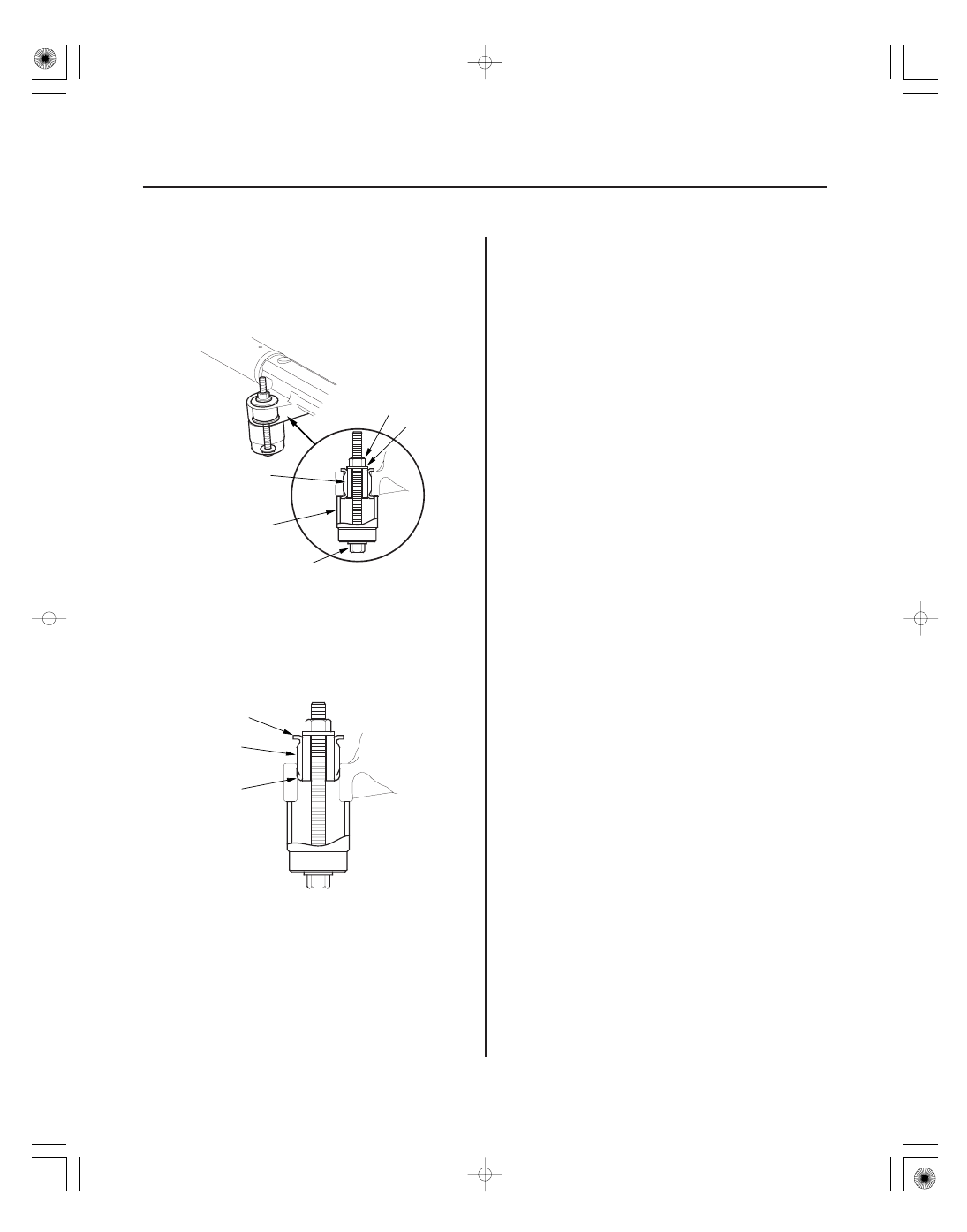

2. Position the 34 mm socket wrench (A) on the flange

part of the gearbox housing with a washer (B),
10 x 105 mm flange bolt (C) and the 10 mm nut (D)
as shown.

3. Hold the nut with a wrench, and tighten the flange

bolt with another wrench. Remove the gearbox
mount cushion (E).

4. Apply a mild soap and water solution to the new

gearbox mount cushion surface (A), then place it on
the gearbox mounting cushion hole.

5. Position the 34 mm socket wrench on the flange

part of the gearbox housing with a washer, flange
bolt, and the nut as shown.

6. Install the gearbox mount cushion by tightening the

nut until the mount cushion edges (B) properly fit
on the gearbox flange surface.
