３４

３５

３６

３７

17-47

A

07ZAG-S3VA200

A

A

A

B

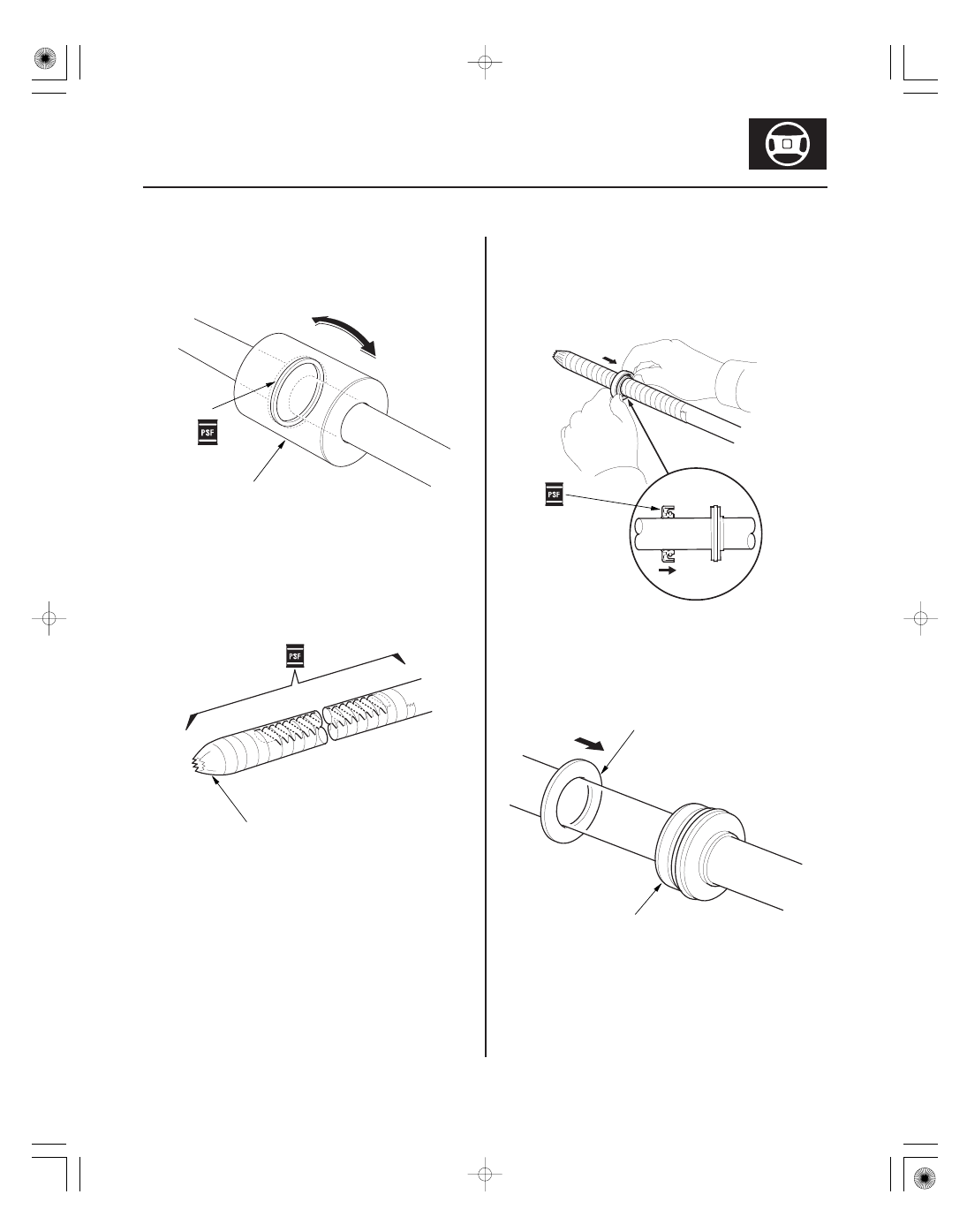

56. Coat the piston seal ring (A) and the inside of the

special tool with power steering fluid, then
carefully slide the tool onto the rack and over the
piston seal ring.

57. Move the special tool back and forth several times

to make sure the piston seal ring fits snugly in the
piston.

58. Wrap vinyl tape (A) around the rack teeth and rack

end edges, then coat the surface of the tape with
power steering fluid. Make sure that the vinyl tape
is wrapped carefully so there is no stepped portion.

59. Coat the inside surface of the new cylinder end seal

(A) with power steering fluid, then install it onto the
steering rack with its grooved side toward the
piston. When installing the cylinder end seal, be
careful not to damage the lip of the seal with the
edges or teeth of the steering rack.

60. Remove the vinyl tape from the steering rack, then

remove any adhesive residue.

61. Install the new backup ring (A) on the steering rack,

then place the cylinder end seal (B) against the
piston.

(cont’d)

３８

３９

４０

４１

17-48

Power Steering

Steering Gearbox Overhaul (cont’d)

A

B

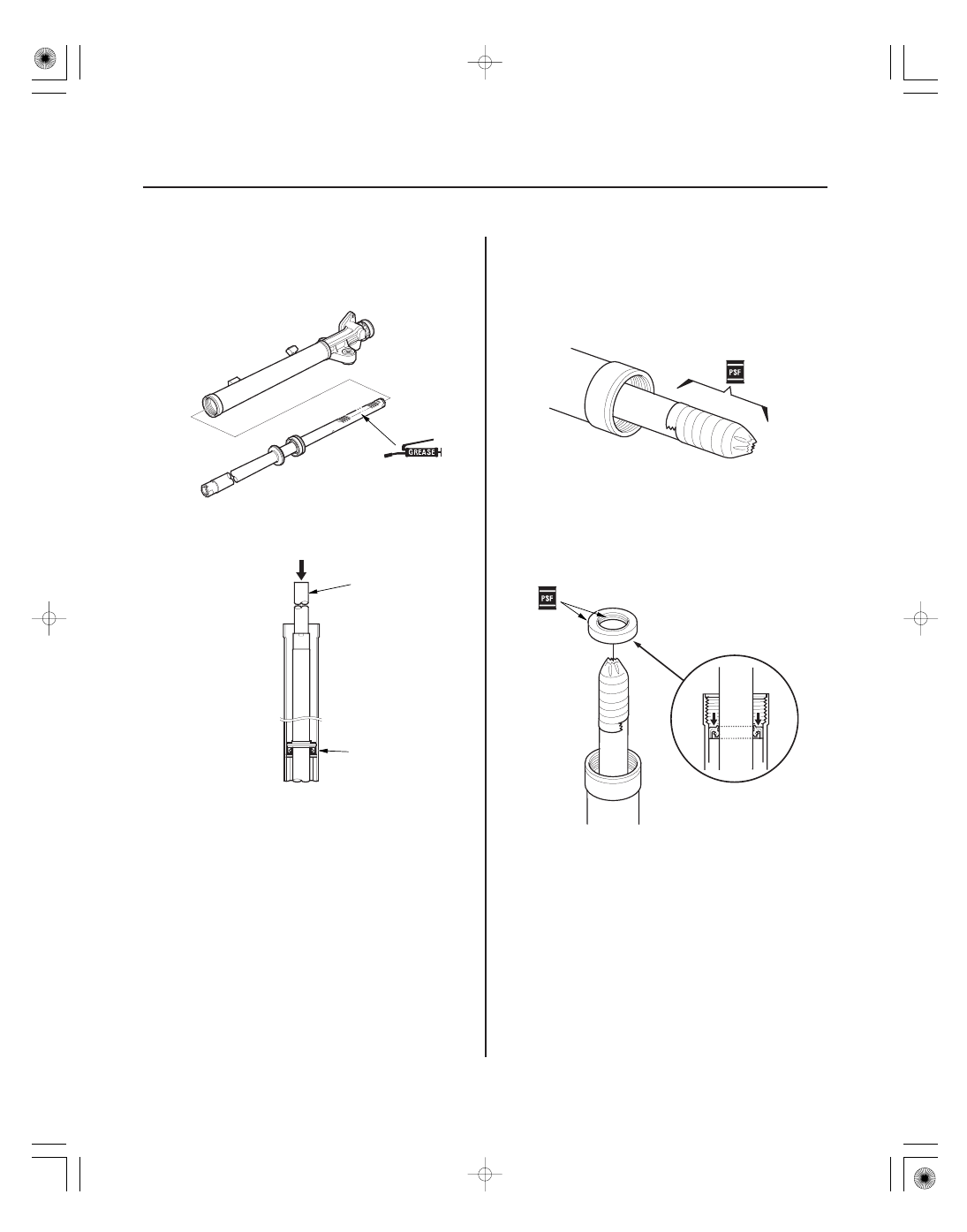

62. Apply multipurpose grease to the steering rack

teeth, then insert the steering rack into the gearbox
housing. Be careful not to damage the inner
surface of the cylinder wall with the rack edges.

63. Insert an appropriate size deep socket wrench (A)

onto the steering rack as shown.

64. Install the cylinder end seal (B) into the bottom of

the cylinder by pressing on the tool with a press.
Do not push on the tool with excessive force as it
may damage the cylinder end seal.

65. Remove the tool, and center the steering rack.

66. Wrap vinyl tape around the rack end edges, and

coat the surface of the tape with the power steering
fluid. Make sure that the vinyl tape is wrapped
carefully so there is no stepped portion.

67. Coat the inside surface of the new cylinder end seal

with power steering fluid, then install the seal onto
the steering rack with its grooved side toward the
piston.

68. Push in the cylinder end seal with your finger. Be

careful not to damage the face of the seal with the
threads and burrs at the staked position of the
cylinder housing.

69. Remove the vinyl tape from the steering rack, then

remove any adhesive residue.

４２

４３

４４

17-49

A

B

A

C
93 N·m (9.5 kgf·m, 69 lbf·ft)

4.0 mm
(0.16 in.)

1.0 mm (0.04 in.)

D
20 N·m
(2.0 kgf·m,
14 lbf·ft)

F
16 x 1.5 mm
28 N·m
(2.9 kgf·m,
21 lbf·ft)

E

C

B

A

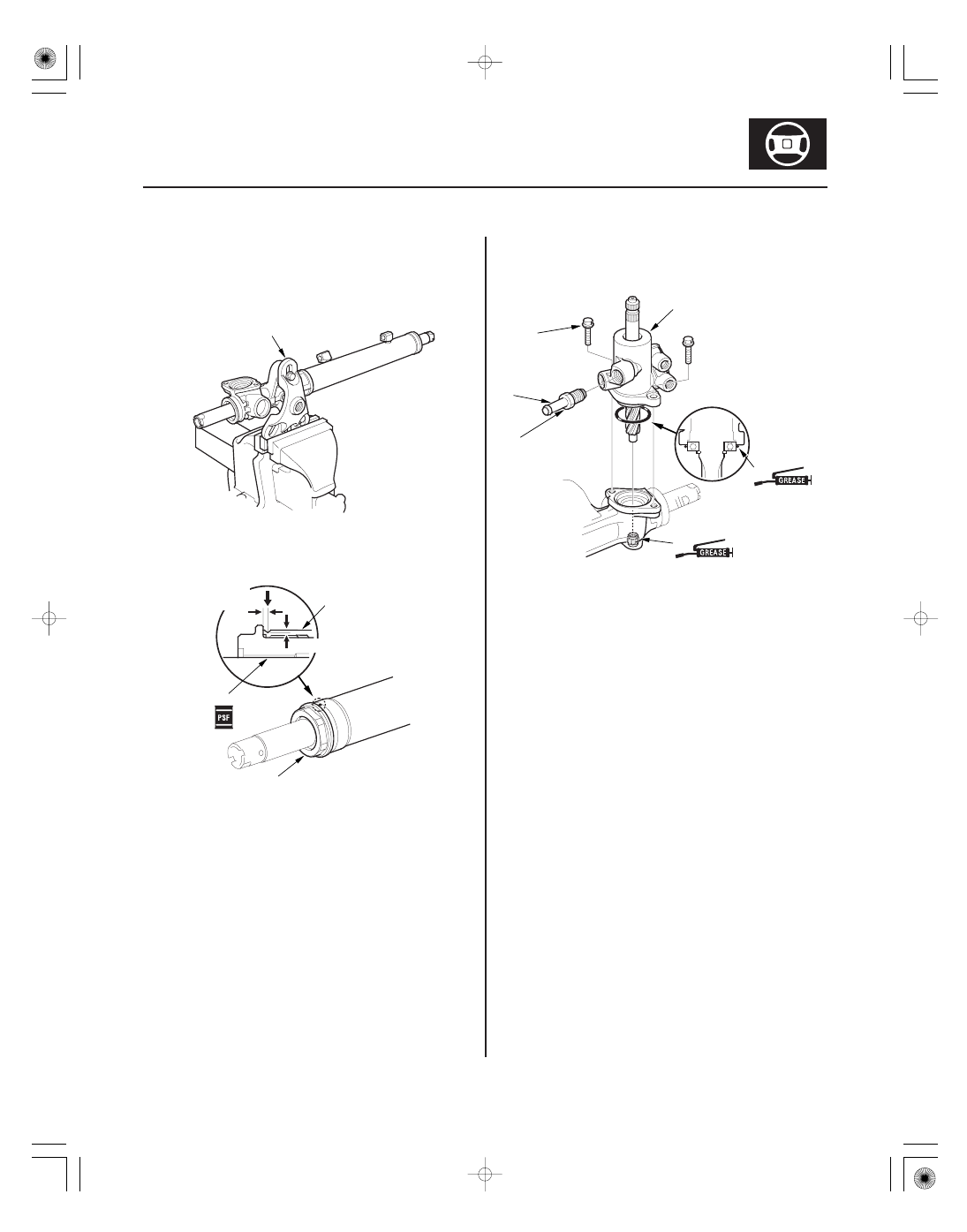

70. Attach the yoke of a universal puller (commercially

available) (A) to the steering gearbox mounts with
bolts, then clamp the yoke in a vise with soft jaws.
Do not clamp the cylinder housing or gearbox
housing in the vise.

71. Coat the inside surface of the cylinder end (A) with

power steering fluid, then install the cylinder end
by screwing it into the cylinder (B).

72. Remove the yoke from the gearbox. After

tightening the cylinder end (C), stake the point of
the cylinder as shown (opposite from where the
stake was removed during disassembly).

73. Coat the new O-ring (A) with steering grease

(08C35-B0534L), and carefully fit it on the valve
housing.

74. Apply multipurpose grease to the needle bearing

(B) in the gearbox housing, then install the valve
body unit (C) by engaging the gears. Note the valve
body unit installation position (direction of the line
connections).

75. Tighten the flange bolts (D) to the specified torque.

76. Install the return line joint (E), and tighten the

16 mm flare nut (F).

(cont’d)

４５

４６

４７

４８

17-50

Power Steering

Steering Gearbox Overhaul (cont’d)

26 N·m
(2.7 kgf·m, 20 lbf·ft)

17 N·m
(1.7 kgf·m, 12 lbf·ft)

A

C

B

D

(08C35-B0534L)

G

A

C

F
98.1 N·m
(10.0 kgf·m, 72.3 lbf·ft)

B

D

E

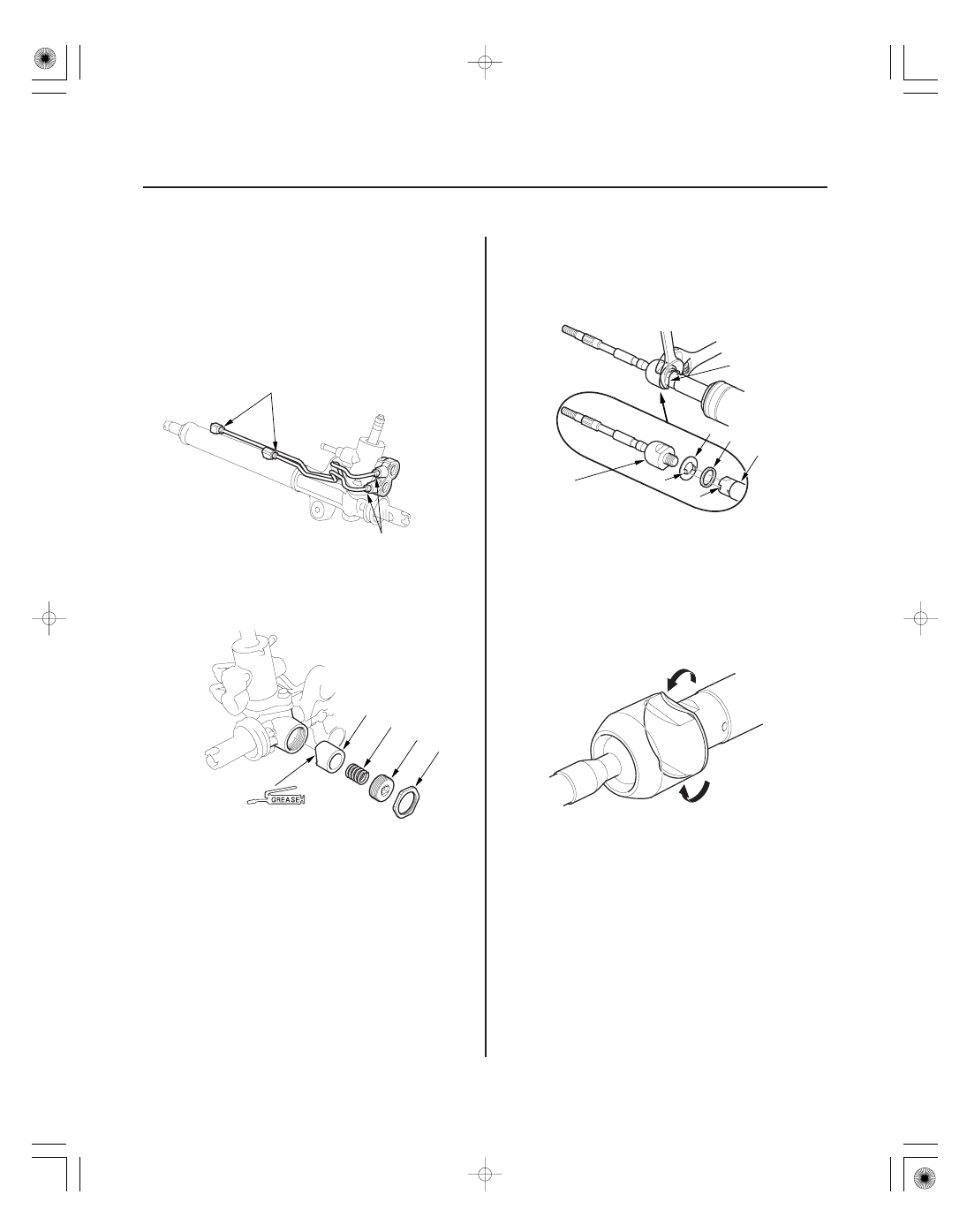

77. Install the cylinder lines.

Note these items during reassembly:

• Thoroughly clean the joints of the cylinder lines.

The joints must be free of foreign material.

• Install the cylinder lines by tightening the flare

nuts by hand first, then tighten the flare nuts to
the specified torque.

78. Apply steering grease to the sliding surface of the

rack guide (A), and install it onto the gearbox
housing.

79. Remove the old sealant from the rack guide screw

(B), then apply new sealant (Three Bond 1215 or
Loctite 5699) to the middle of the threads. Install
the spring (C), rack guide screw and locknut (D).

80. Adjust the rack guide screw (see page 17-29). After

adjusting, check that the rack moves smoothly by
sliding it right and left.

81. Install the new stop rubber (A) and lock washer (B)

on the rack end (C) in the rack. Align the lock
washer tabs (D) with the slots (E). Install the rack
end (F) while holding the lock washer in place.
Repeat this step for the other side of the rack.

82. Hold the flat surface sections (G) of the steering

rack with a wrench, and tighten both rack ends.
Be careful not to damage the rack surface with the
wrench.

83. Bend the lock washer back against the flat spots on

the rack end joint housing.
