VALVE SPRING SPECIFICATIONS

Valve Springs

Standard (New)-Unit: mm (in.)

Wire Diameter

O.D.

Free Length

No. of Coils

14-309

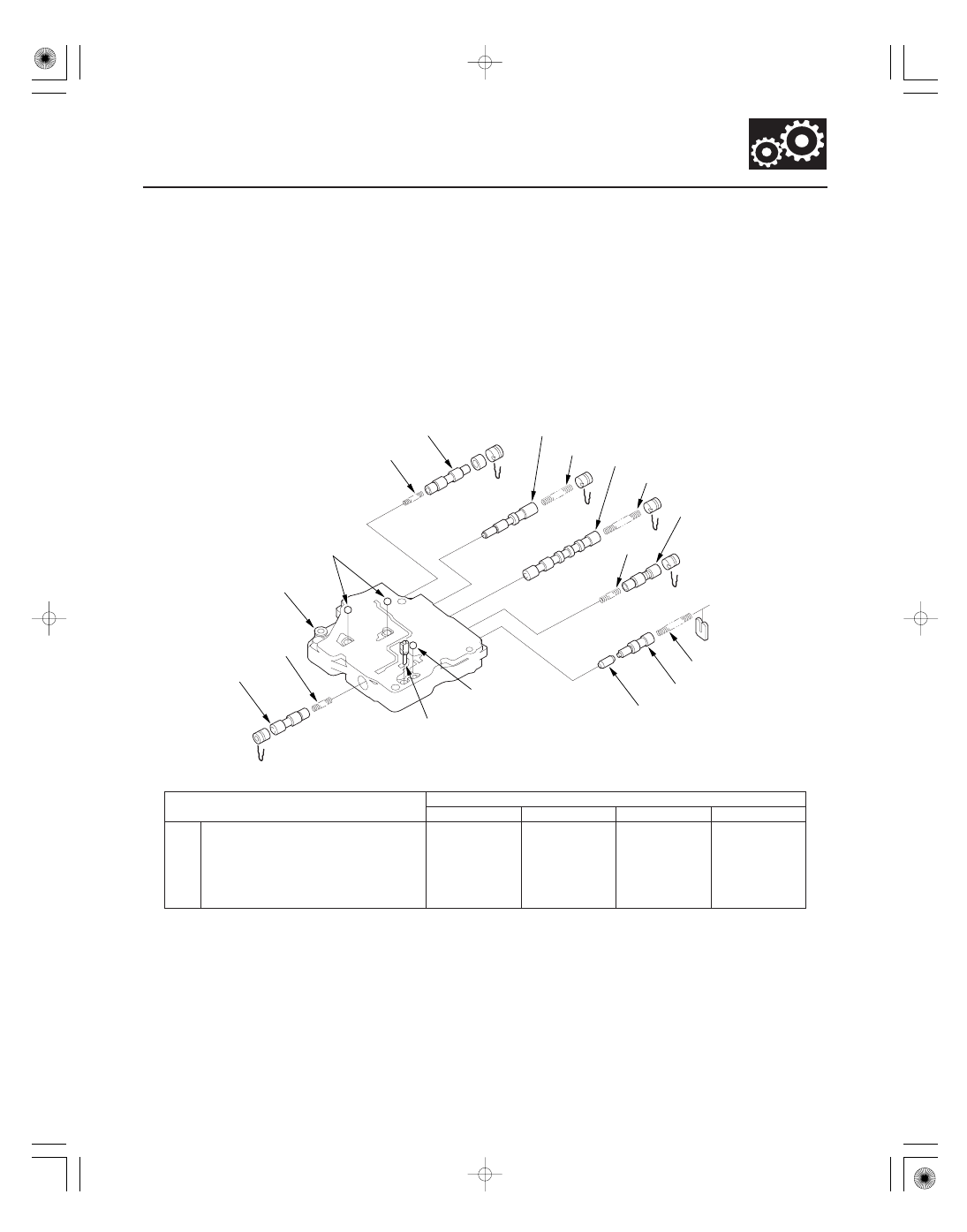

Secondary Valve Body Disassembly, Inspection, and Reassembly

A

REVERSE CPC VALVE

SERVO CONTROL
VALVE

B

SHIFT VALVE C

C

CPC VALVE A

D

KICK-DOWN VALVE

E

KICK-DOWN
SHORT VALVE

CPC VALVE B

F

CHECK BALL

1ST ACCUMULATOR CHOKE

SECONDARY
VALVE BODY

CHECK BALLS

1. Clean all parts thoroughly in solvent, and dry them with compressed air. Blow out all passages.

2. Do not use a magnet to remove the check balls, it may magnetize the check balls.

3. Inspect the secondary valve body for scoring and damage.

4. Check all valves for free movement. If any fail to slide freely, refer to valve body repair (see page 14-305).

5. Coat all parts with ATF during assembly.

6. Install the 1st accumulator choke in the direction shown.

A

Reverse CPC valve spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

B

Servo control valve spring

0.7 (0.028)

6.6 (0.260)

35.7 (1.406)

17.2

C

Shift valve C spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

D

CPC valve A spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

E

Kick-down valve spring

0.8 (0.031)

6.6 (0.260)

49.1 (1.933)

21.7

F

CPC valve B spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

＊０１

ＳＪＣ８Ａ００Ｅ１０４８０１５０７０１ＭＥＡＴ００

VALVE SPRING SPECIFICATIONS

Valve Springs

Standard (New)-Unit: mm (in.)

Wire Diameter

O.D.

Free Length

No. of Coils

14-310

Valve Body

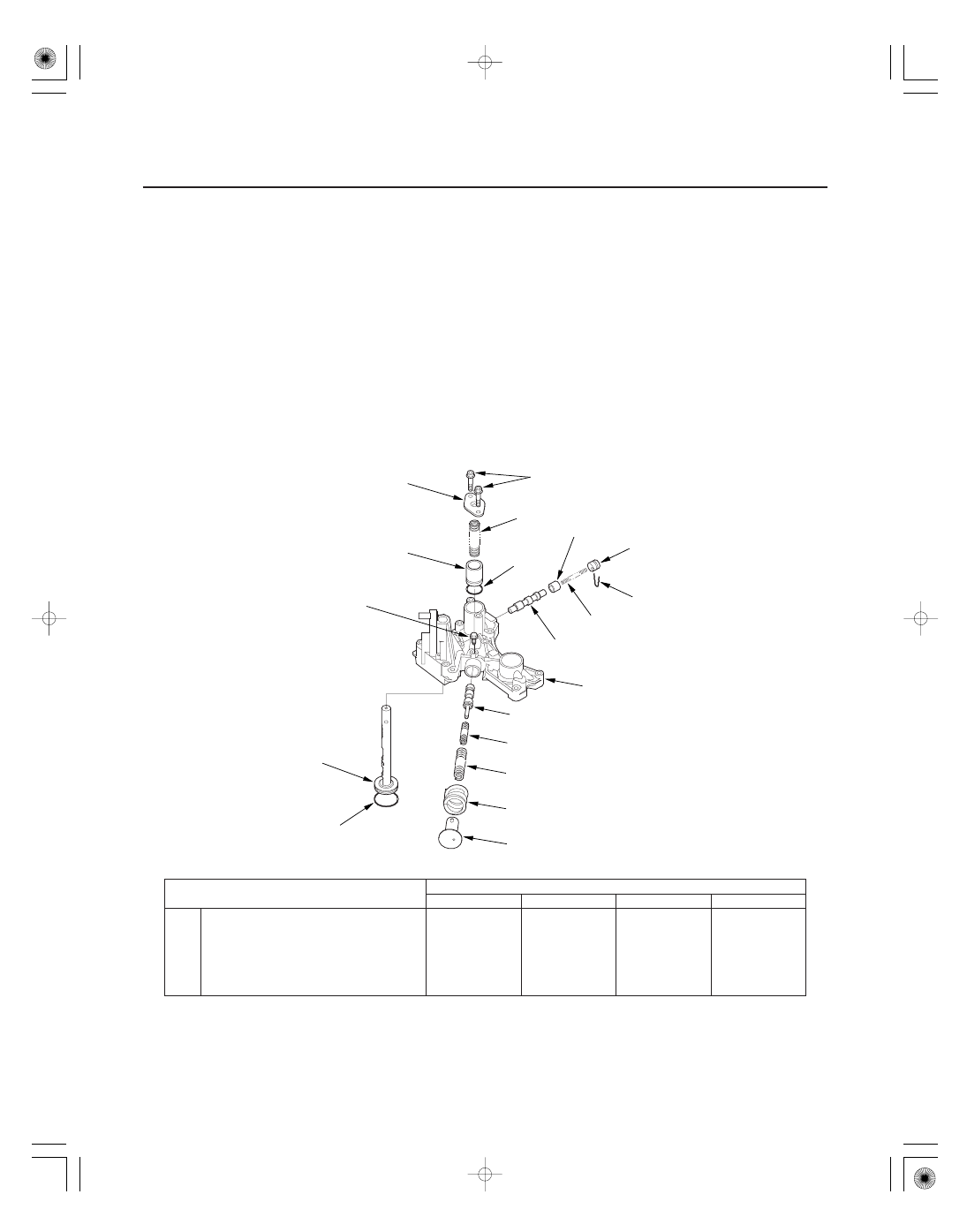

Regulator Valve Body Disassembly, Inspection, and Reassembly

REGULATOR SPRING CAP

REGULATOR VALVE

C

D

E

REGULATOR VALVE BODY

O-RING

O-RING

LOCK-UP CONTROL VALVE

VALVE SLEEVE

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

ACCUMULATOR COVER

3RD ACCUMULATOR PISTON

SERVO VALVE/
SHIFT FORK SHAFT

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

VALVE CAP

VALVE CAP CLIP

1. Clean all parts thoroughly in solvent, and dry them with compressed air. Blow out all passages.

2. Inspect the regulator valve body for scoring and damage.

3. Hold the regulator spring cap in place while removing the stop bolt. The regulator spring cap is spring loaded.

Once the stop bolt is removed, release the spring cap slowly so it does not pop out.

4. Check all valves for free movement. If any fail to slide freely, refer to valve body repair (see page 14-305).

5. Coat all parts with ATF during assembly.

6. Align the hole in the regulator spring cap with the stop bolt hole, then press the spring cap into the valve body,

and tighten the stop bolt.

7. Install the servo valve with the new O-ring, and the 3rd accumulator piston with the new O-ring.

A

3rd accumulator spring

3.1 (0.122)

19.6 (0.772)

41.4 (1.630)

5.5

B

Lock-up control valve spring

0.7 (0.028)

6.6 (0.260)

42.9 (1.689)

14.2

0.8 (0.031)

6.6 (0.260)

44.3 (1.744)

25.5

C

Regulator valve spring B

1.4 (0.055)

8.8 (0.346)

44.0 (1.732)

12.0

D

Regulator valve spring A

1.85 (0.073)

14.7 (0.579)

86.9 (3.421)

16.2

E

Stator reaction spring

5.5 (0.217)

37.4 (1.472)

30.3 (1.193)

2.1

Replace.

Replace.

０１

ＳＪＣ８Ａ００Ｅ１０４８０１１２５０１ＭＥＡＴ００

VALVE SPRING SPECIFICATIONS

Valve Springs

Standard (New)-Unit: mm (in.)

Wire Diameter

O.D.

Free Length

No. of Coils

14-311

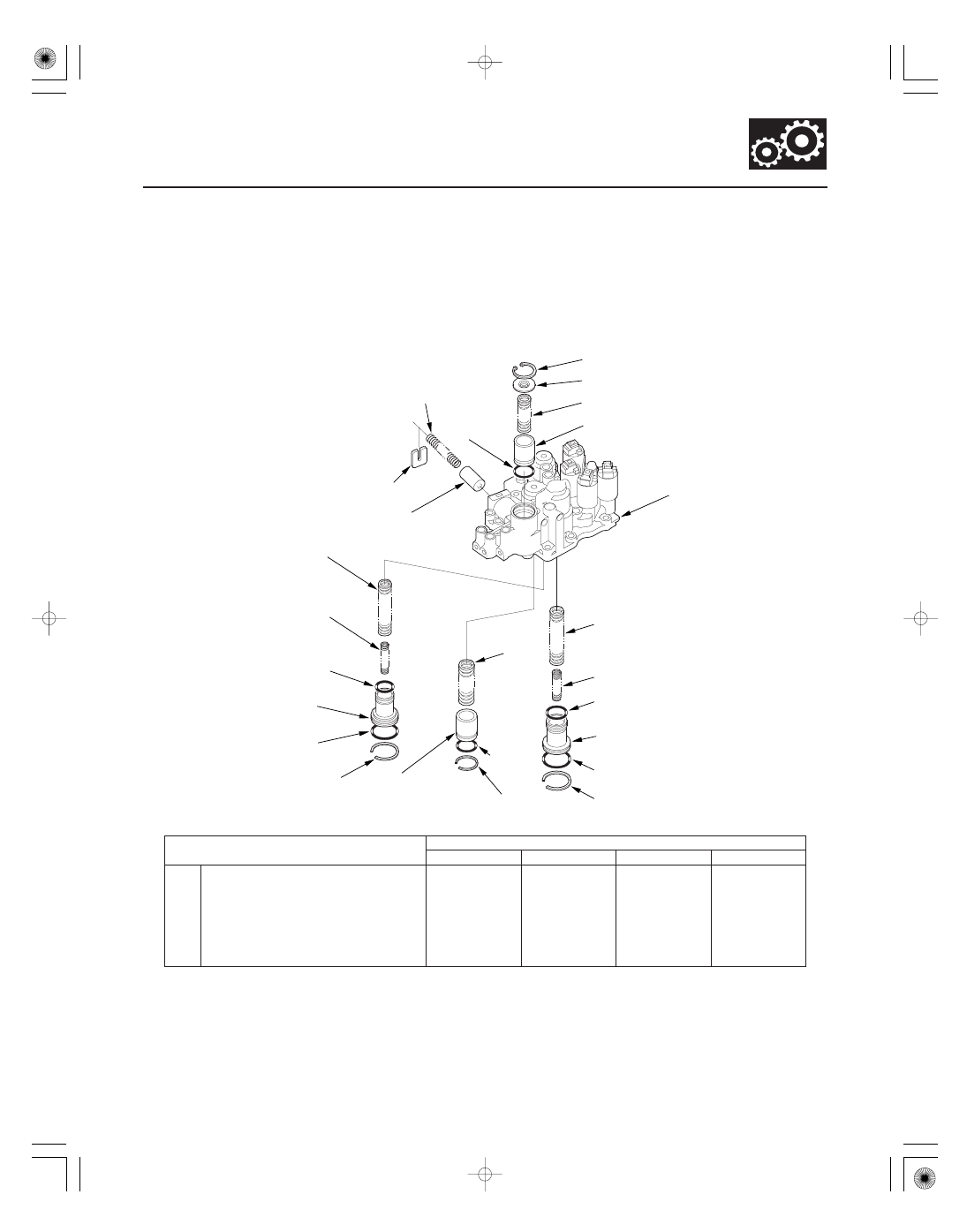

Accumulator Body Disassembly, Inspection, and Reassembly

SNAP RING

SPRING CAP

B

4TH ACCUMULATOR PISTON

A

SPRING SEAT

1ST-HOLD ACCUMULATOR PISTON

G

SNAP RING

2ND
ACCUMULATOR
PISTON

1ST ACCUMULATOR PISTON

O-RING

SNAP RING

SNAP RING

O-RING

O-RING

5TH ACCUMULATOR PISTON

O-RING

F

O-RING

D

C

E

ACCUMULATOR BODY

O-RING

1. Clean all parts thoroughly in solvent, and dry them with compressed air. Blow out all passages.

2. Inspect the accumulator body for scoring and damage.

3. Coat all parts with ATF during assembly.

4. Replace the O-rings with new ones.

A

1st-hold accumulator spring

2.0 (0.079)

13.1 (0.516)

42.9 (1.689)

9.8

B

4th accumulator spring

3.0 (0.118)

19.6 (0.772)

45.3 (1.783)

6.4

C

1st accumulator spring A

2.2 (0.087)

17.7 (0.697)

77.6 (3.055)

12.1

D

1st accumulator spring B

2.0 (0.079)

11.1 (0.437)

49.0 (1.929)

10.0

E

2nd accumulator spring

3.1 (0.122)

19.6 (0.772)

53.4 (2.102)

7.5

F

5th accumulator spring A

2.2 (0.087)

16.4 (0.646)

75.7 (2.980)

14.2

G

5th accumulator spring B

2.0 (0.079)

10.0 (0.394)

45.5 (1.791)

11.6

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

０１

ＳＪＣ８Ａ００Ｅ１０４１０６５４８０１ＫＤＡＴ１０

14-312

Valve Body

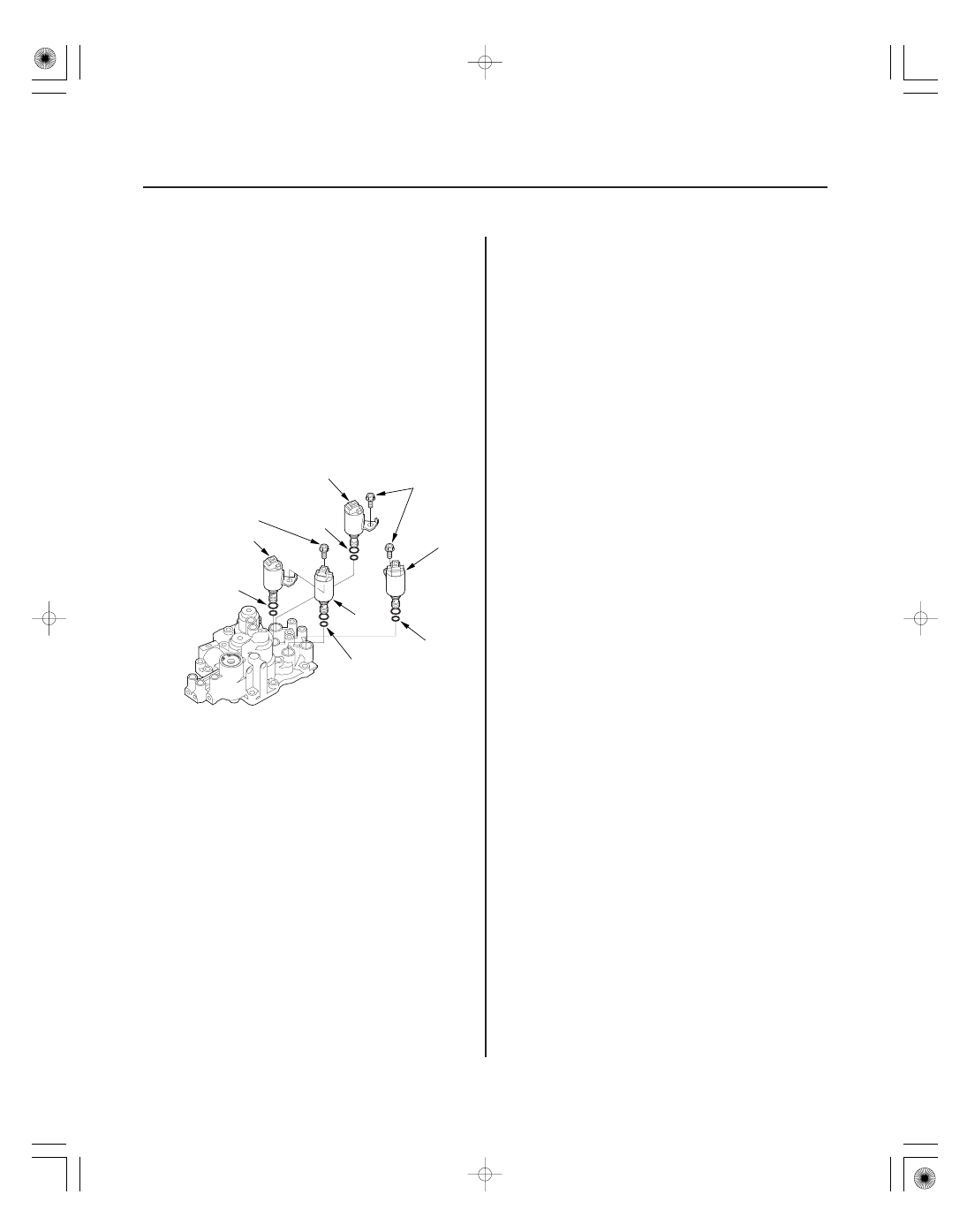

Shift Solenoid Valve, Torque Converter Clutch Solenoid Valve Removal and
Installation

E

C

E

A

6 x 1.0 mm
12 N·m,
(1.2 kgf·m, 8.7 lbf·ft)

E

D

E

B

6 x 1.0 mm
12 N·m,
(1.2 kgf·m, 8.7 lbf·ft)

NOTE: Do not hold the solenoid valve connector to
remove and install the solenoid valve. Be sure to hold
the solenoid valve body.

1. Remove the mounting bolts, then remove the

solenoid valves by holding the solenoid valve
bodies.

2. Install the new O-rings (E) on each solenoid valves.

NOTE: The new solenoid valve comes with new
O-rings. If you install a new solenoid valve, use the
O-rings provided on it.

3. Install shift solenoid valve A by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts to the accumulator body.

4. Install the torque converter clutch solenoid valve by

holding the solenoid valve body; be sure to install
mounting bracket contacts to the accumulator body.

5. Install shift solenoid valve C by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts to the bracket of torque converter
clutch solenoid valve.

NOTE: Do not install shift solenoid valve C before
installing the torque converter clutch solenoid
valve (D). If solenoid valve C is installed before
torque converter clutch solenoid valve, it may
damage to hydraulic control system.

6. Install shift solenoid valve B by holding the shift

solenoid valve body; be sure to install mounting
bracket contacts to the accumulator body.
