Secondary Shaft ATF Feed Pipe Cap, Feed Pipe Replacement

A

B

C

D

F

G

E

H

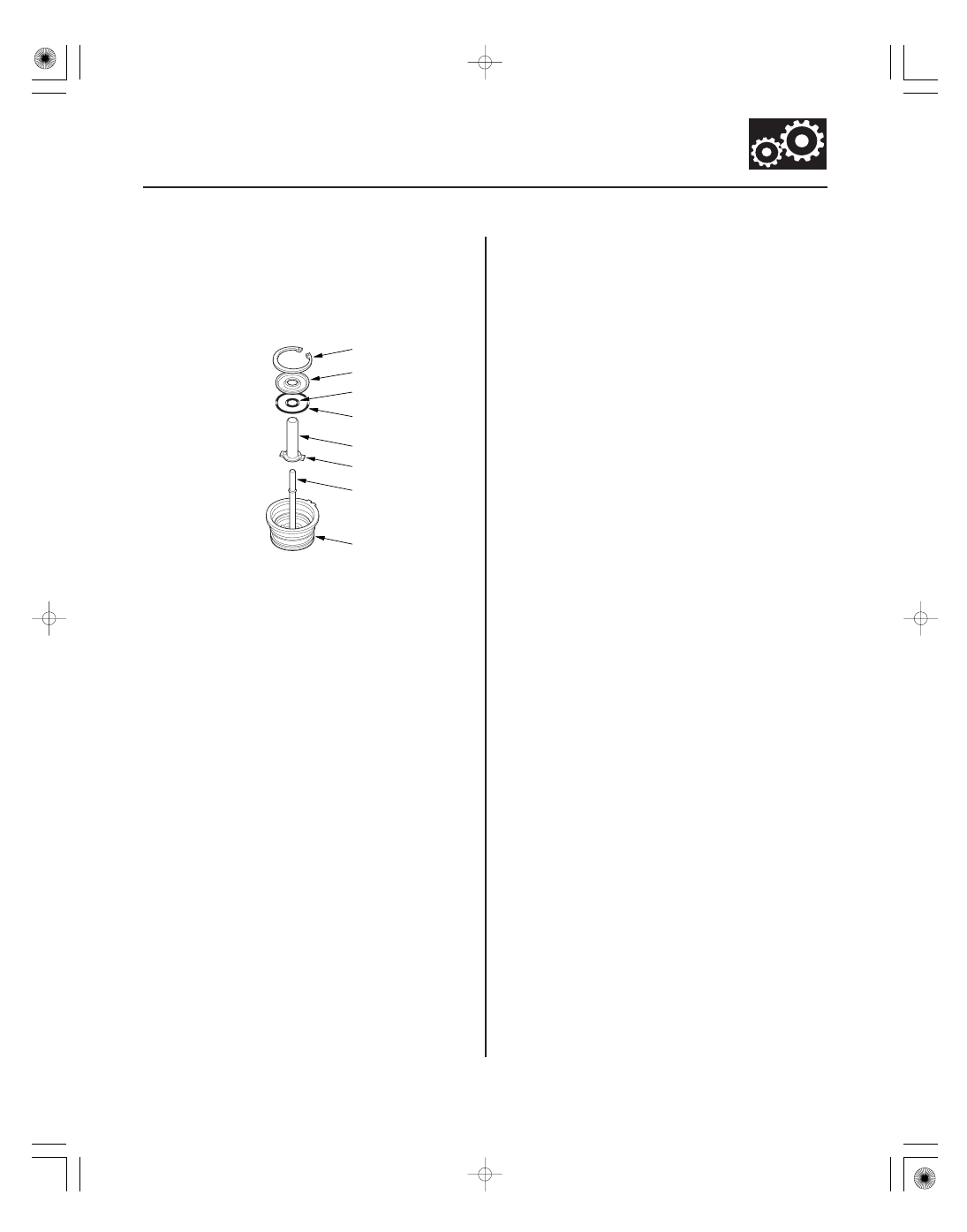

1. Remove the ATF feed pipe cap from the

transmission housing (see page 14-300).

2. Remove the snap ring (A) from the feed pipe cap

(B), then remove the feed pipe guide (C), the
O-rings (D) (E), and the 1st clutch ATF feed pipe (F).

3. Replace the 1st clutch ATF feed pipe or the 1st-hold

clutch ATF feed pipe/ATF feed pipe cap assembly.
The 1st-hold clutch ATF feed pipe/ATF feed pipe
cap is not available separately.

4. Install the new O-ring (D) over the 1st clutch ATF

feed pipe, then install the feed pipe over the 1st-
hold clutch ATF feed pipe (G) while aligning the
feed pipe tabs (H) with the guide in the cap.

5. Install the new O-ring (E) in the cap and feed pipe

guide, then secure the guide with the snap ring.

０１

ＳＪＣ８Ａ００Ｅ１０４１１２３９５１１ＫＡＡＴ０１

−

−

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１１２３９５１１ＫＣＡＴ０２

Special Tools Required

Special Tools Required

14-302

14-302

Transmission Housing

Mainshaft Bearing Removal

Mainshaft Bearing Installation

07749-0010000

07NAD-PX40100

07749-0010000

A

07NAD-PX40100

A

B

• Driver 07749-0010000
• Attachment, 78 x 80 mm 07NAD-PX40100

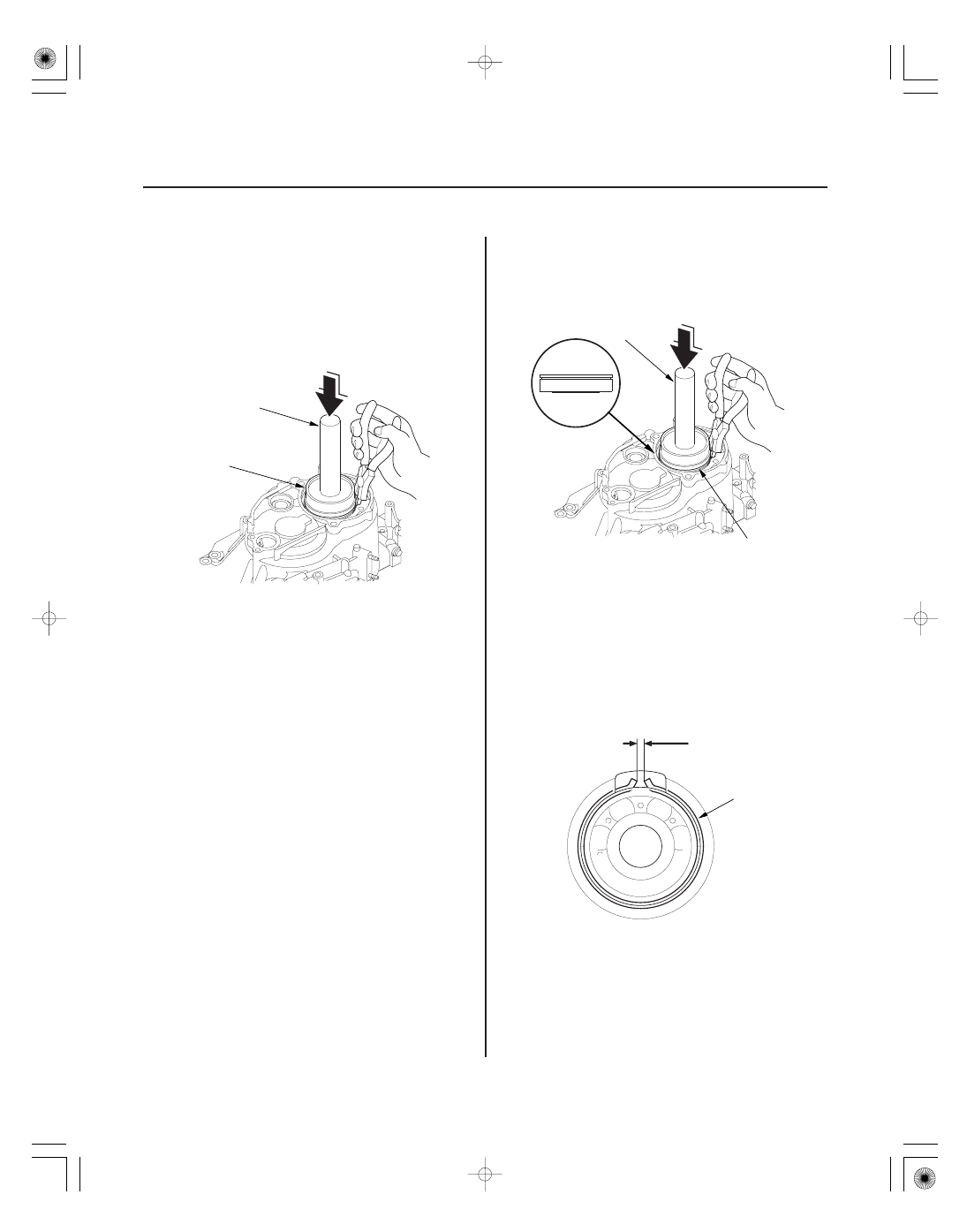

1. To remove the mainshaft bearing, expand the snap

ring with snap ring pliers, then push the bearing
out. Do not remove the snap ring unless it’s
necessary to clean the groove in the housing.

• Driver 07749-0010000
• Attachment, 78 x 80 mm 07NAD-PX40100

1. Install the bearing (A) in the direction shown.

2. Expand the snap ring with snap ring pliers, and

insert the bearing part-way into the housing.

3. Release the pliers, then push the bearing down into

the housing until the snap ring snaps in place
around it.

4. After installing the bearing, check that the snap ring

(A) is seated in the bearing and housing groove,
and that the ring end gap (B) is 0

7 mm (0

0.28 in.).

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１２４３５１４３ＫＢＡＴ０１

０１

０２

ＳＪＣ８Ａ００Ｅ１０４０００４５０１１ＫＢＡＴ０２

Special Tools Required

Special Tools Required

14-303

14-303

Intermediary Shaft Bearing
Replacement

Park Lever Shaft Bearing
Replacement

07936-3710100

07741-0010201

07936-3710600

07749-0010000

07746-0010200

07741-0010201

07936-GE00100

07936-GE00200

07749-0010000

07746-0010800

• Bearing remover shaft set, 20 mm 07936-3710600
• Bearing remover shaft handle 07936-3710100
• Sliding hammer weight 07741-0010201
• Driver 07749-0010000
• Attachment, 37 x 40 mm 07746-0010200

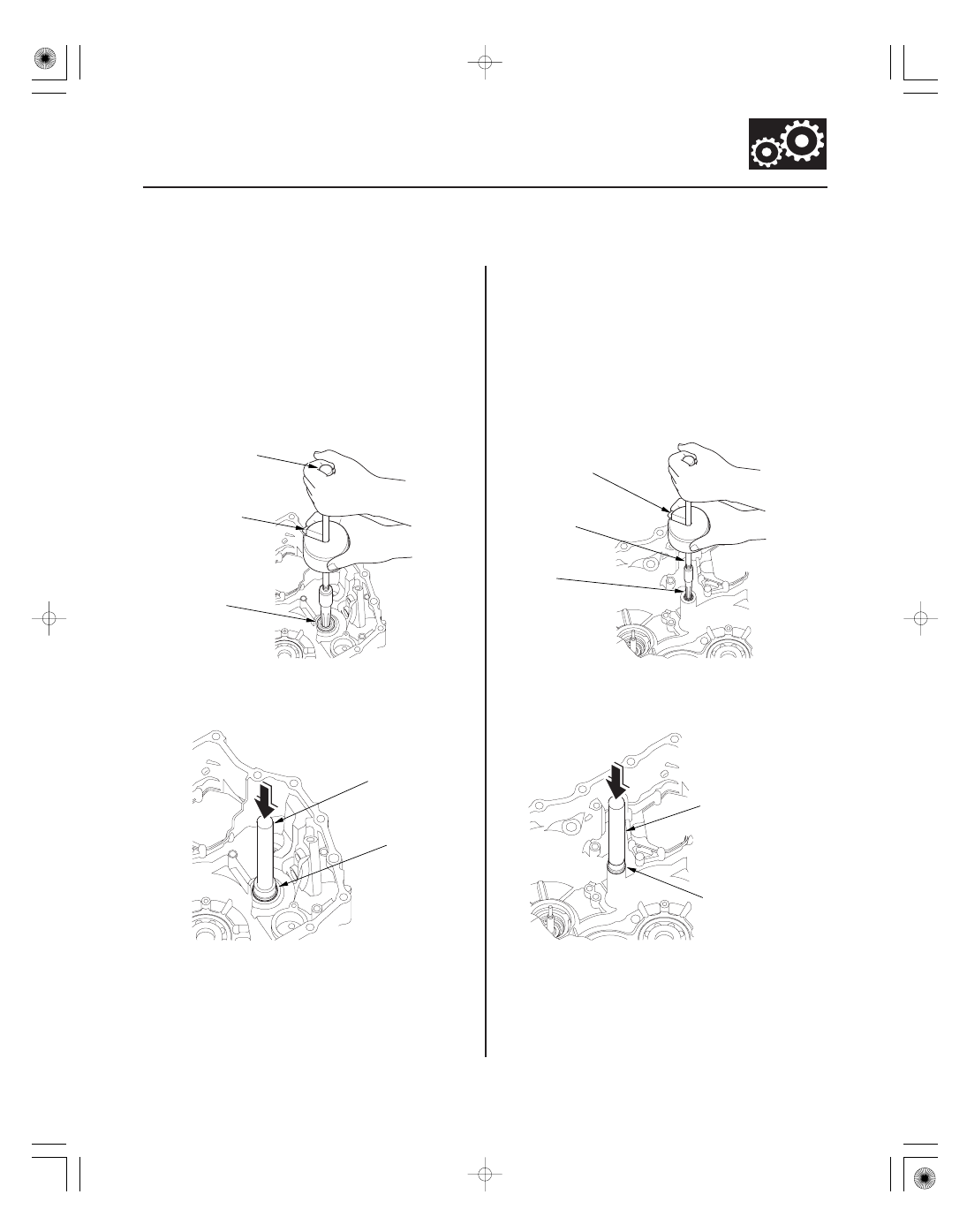

1. Remove the intermediary shaft bearing from the

transmission housing with the bearing remover
shaft set (20 mm), sliding hammer weight, and
bearing remover shaft handle.

2. Install the new bearing until it bottoms in the

transmission housing with the driver and
attachment (37 x 40 mm).

• Bearing remover shaft, 10 mm 07936-GE00100
• Bearing remover head, 10 mm 07936-GE00200
• Sliding hammer weight 07741-0010201
• Driver 07749-0010000
• Attachment, 22 x 24 mm 07746-0010800

1. Remove the park lever shaft bearing from the

transmission housing with the bearing remover
head (10 mm), bearing remover shaft (10 mm), and
sliding hammer weight.

2. Install the new bearing until it bottoms in the

transmission housing with the driver and
attachment (22 x 24 mm).

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１０４１７２５４ＫＢＡＴ０１

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１０４１７２５６ＫＢＡＴ０２

Special Tools Required

Special Tools Required

14-304

14-304

Transmission Housing

Selector Control Shaft Bearing
Replacement

Selector Control Shaft Oil Seal
Replacement

07936-GE00200

07936-GE00100

07741-0010201

07746-0010800

07749-0010000

07749-0010000

07746-0010800

• Bearing remover shaft, 10 mm 07936-GE00100
• Bearing remover head, 10 mm 07936-GE00200
• Sliding hammer weight 07741-0010201
• Driver 07749-0010000
• Attachment, 22 x 24 mm 07746-0010800

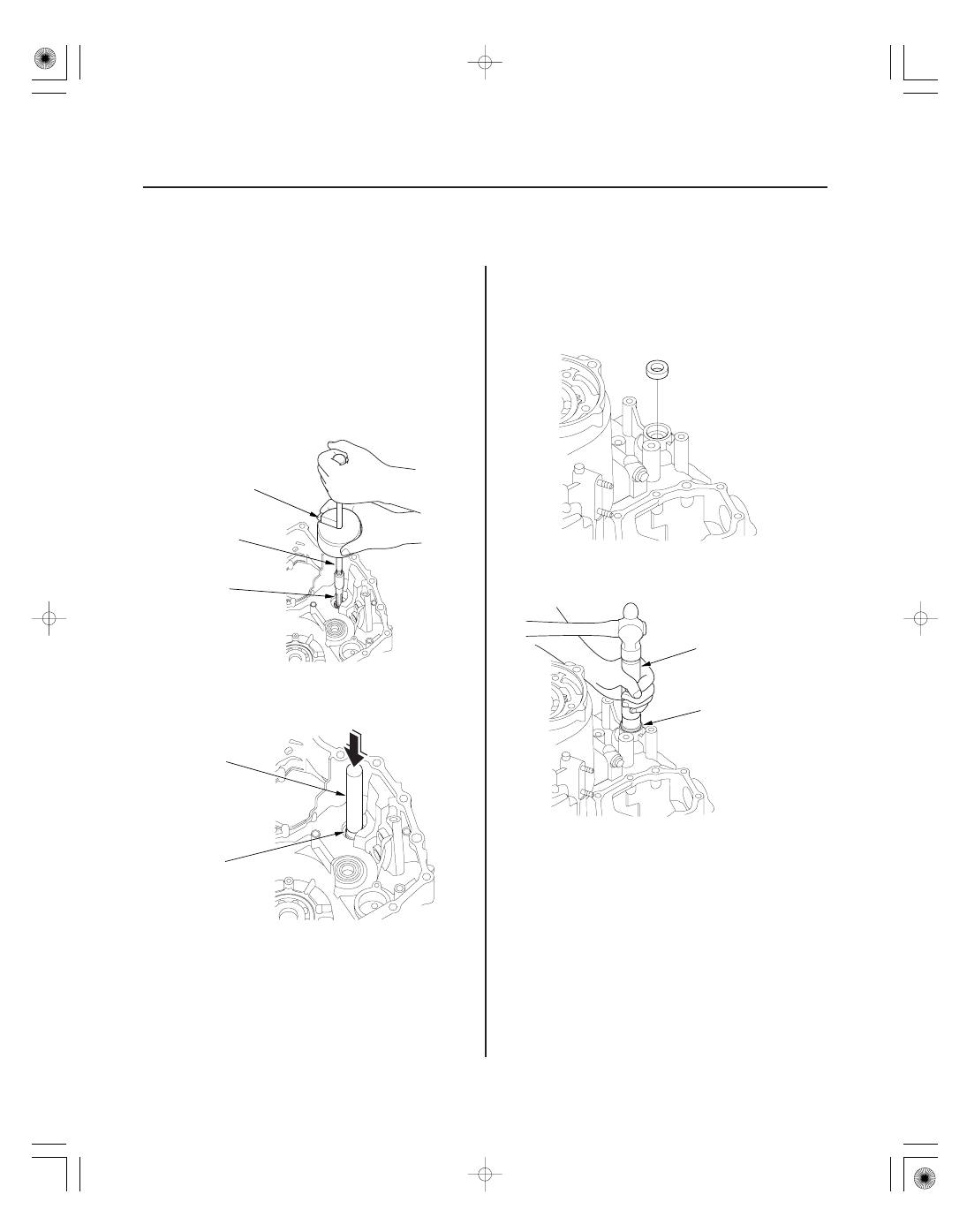

1. Remove the control shaft bearing from the

transmission housing with the bearing remover
head (10 mm), bearing remover shaft (10 mm), and
sliding hammer weight.

2. Install the new bearing until it bottoms in the

transmission housing with the driver and
attachment (22 x 24 mm).

• Driver 07749-0010000
• Attachment, 22 x 24 mm 07746-0010800

1. Remove the oil seal from the transmission housing.

2. Install the new oil seal in the transmission housing

with the driver and attachment (22 x 24 mm).
