Special Tools Required

14-313

Torque Converter Housing

Mainshaft Bearing and Oil Seal Replacement

A

07736-A01000B or
07736-A01000A

07749-0010000

07746-0010500

07749-0010000

07746-0010600

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500
• Attachment, 72 x 75 mm 07746-0010600

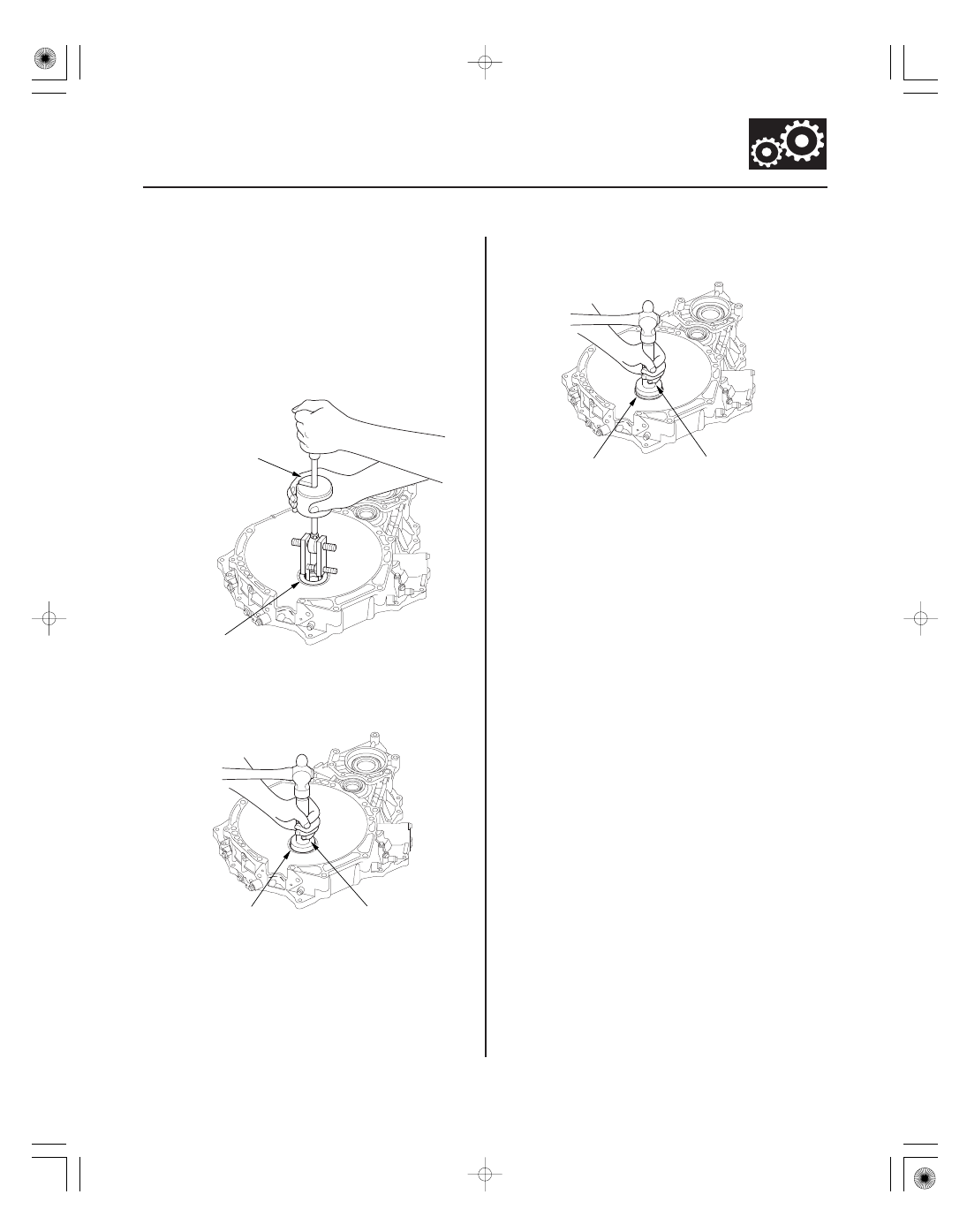

1. Remove the mainshaft bearing and oil seal with the

adjustable bearing puller and a commercially
available 3/8 ’’-16 slide hammer (A).

2. Install the new mainshaft bearing until it bottoms in

the housing with the driver and attachment
(62 x 68 mm).

3. Install the new oil seal flush to the housing with the

driver and attachment (72 x 75 mm).

−

−

−

０１

０２

０３

ＳＪＣ８Ａ００Ｅ１０４１０９１７４２４ＫＢＡＴ００

Special Tools Required

14-314

Torque Converter Housing

Countershaft Bearing Replacement

A

07736-A01000B or
07736-A01000A

B

A

07749-0010000

07NAD-PX40100

C

D

B

A

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 78 x 80 mm 07NAD-PX40100

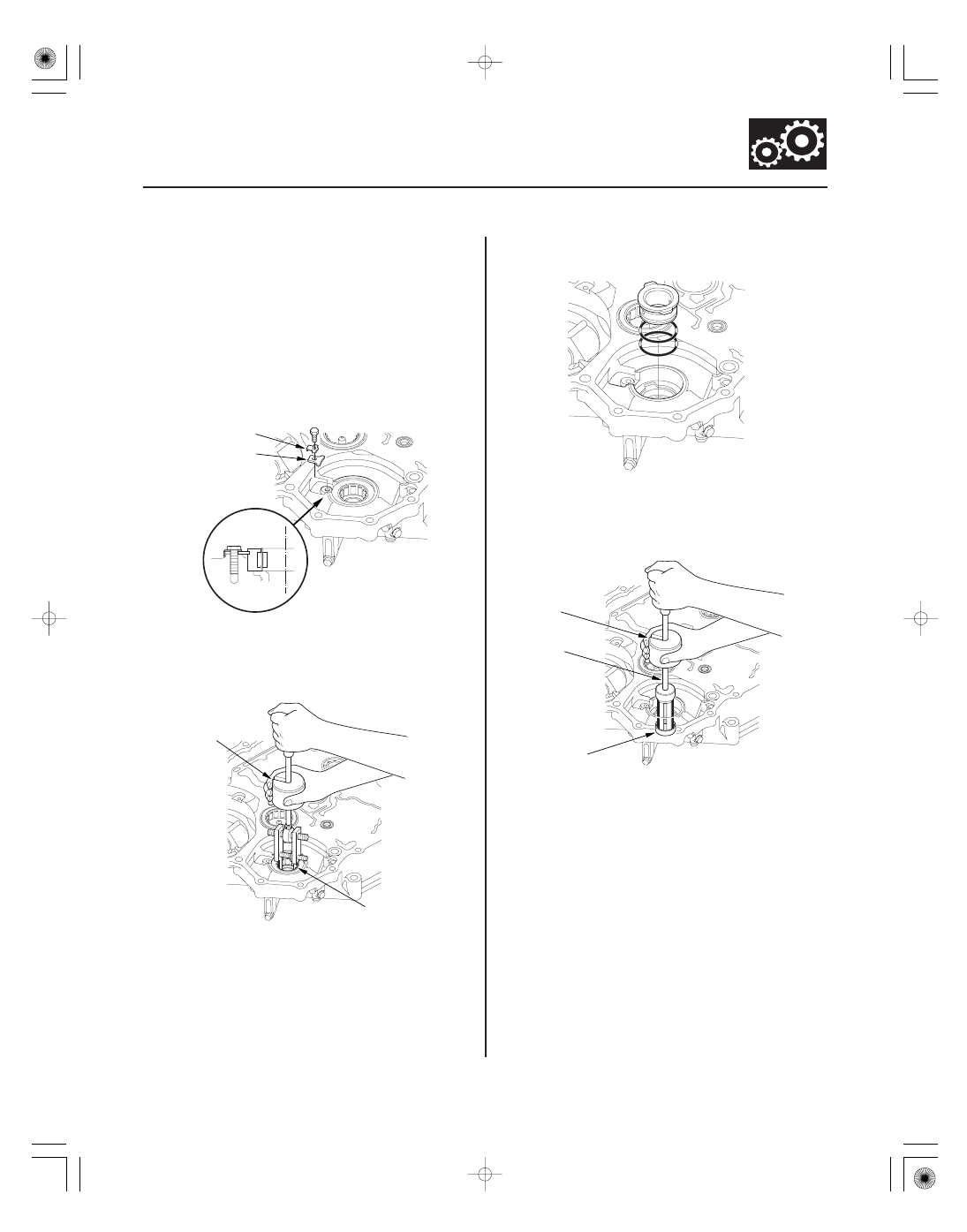

1. Remove the countershaft bearing from the torque

converter housing with the adjustable bearing
puller and a commercially available 3/8 ’’-16 slide
hammer (A).

2. Install the ATF guide plate (A) into the housing,

then install the new bearing (B) in the direction
shown.

3. Install the bearing (A) in the housing with the driver

and attachment (78 x 80 mm); install bearing outer
race notch-cut (B) to a depth (C) of 0

0.03 mm

(0

0.001 in.) below the housing surface (D).

−

−

０１

＊０１

０３

＊０２

ＳＪＣ８Ａ００Ｅ１０４１１３５４２０２ＫＢＡＴ００

Special Tools Required

14-315

Secondary Shaft Bearing Replacement

B

A

A

07736-A01000B
07736-A01000A

07936-3710100

07936-8890300

07741-0010201

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Bearing remover shaft set, 30 mm 07936-8890300
• Bearing remover shaft handle 07936-3710100
• Sliding hammer weight 07741-0010201
• Driver 07749-0010000
• Attachment, 37 x 40 mm 07746-0010200
• Attachment, 62 x 68 mm 07746-0010500

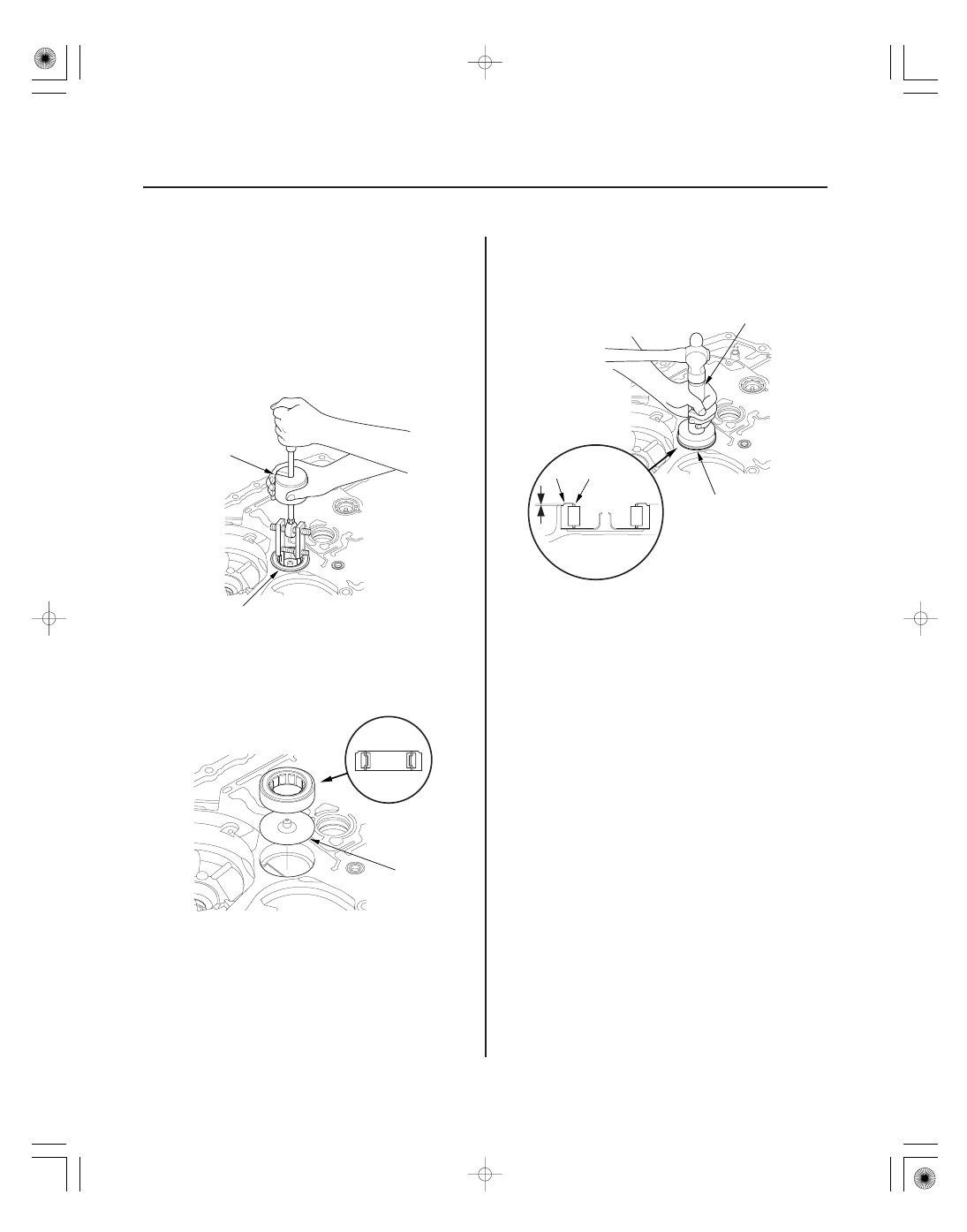

1. Remove the bolt, then remove the lock washer (A)

and bearing set plate (B).

2. Remove the secondary shaft bearing from the

torque converter housing with the adjustable
bearing puller (25

40 mm), and a commercially

available 3/8 ’’-16 slide hammer (A).

3. Remove the ATF guide collar from the torque

converter housing.

4. Remove the 29 x 39 x 9.5 mm secondary shaft

bearing from the torque converter housing with the
bearing remover shaft set (30 mm), bearing
remover shaft handle, and sliding hammer weight.

(cont’d)

０５

０６

０７

０８

14-316

Torque Converter Housing

Secondary Shaft Bearing Replacement (cont’d)

07749-0010000

07746-0010200

B

A

07749-0010000

07746-0010500

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

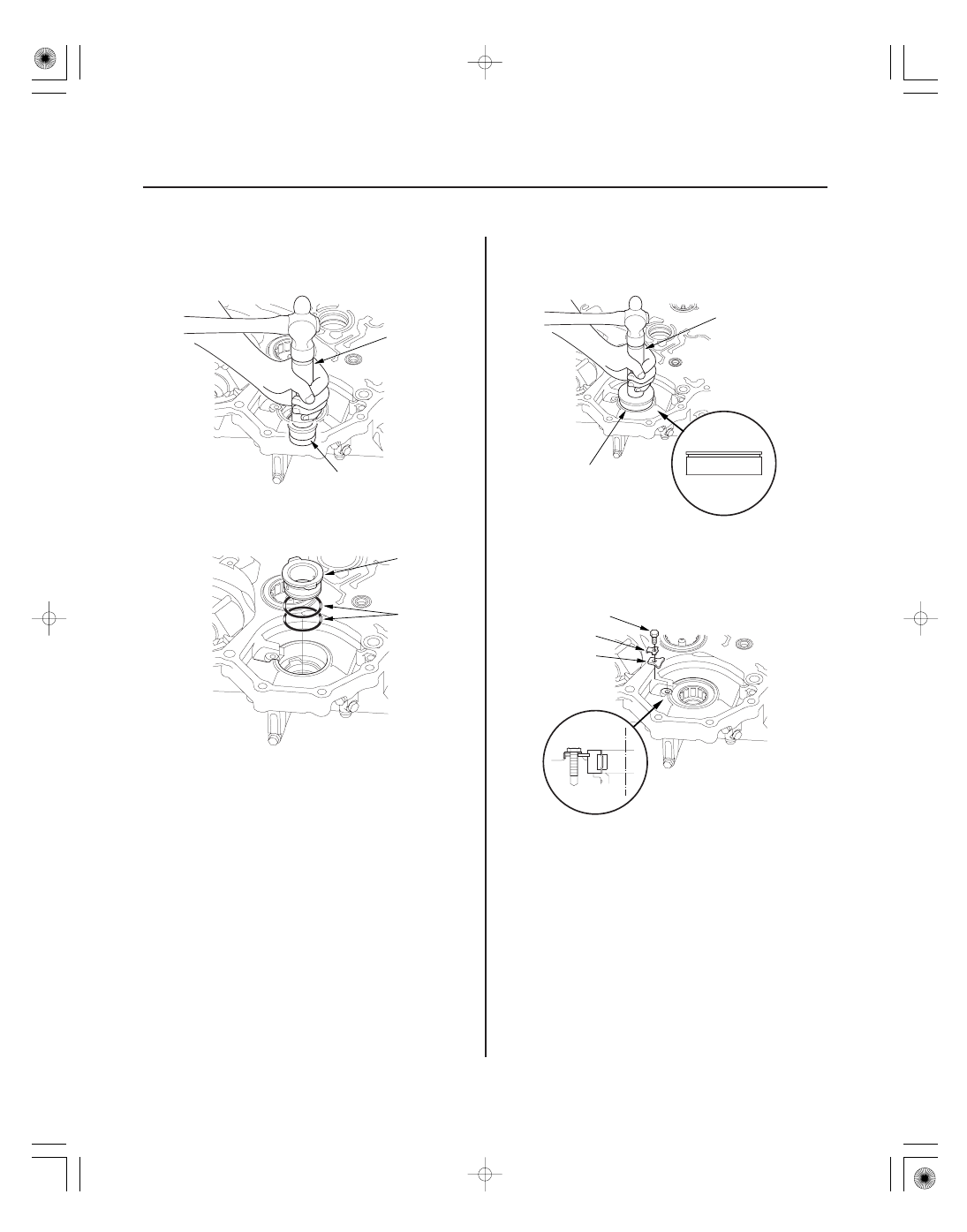

5. Install the 29 x 39 x 9.5 mm bearing into the torque

converter housing with the driver and attachment
(37 x 40 mm).

6. Install the new O-rings (A) on the ATF guide collar

(B), then install the guide collar in the torque
converter housing.

7. Install the bearing in the direction shown in the

housing with the driver and attachment
(62 x 68 mm).

8. Check that the bearing groove aligns with the set

plate mounting surface, then install the set plate (A)
by aligning it with the bearing groove.

9. Install the new lock washer (B) and bolt, then bend

the lock tab of the lock washer against the bolt head.
