Honda Ridgeline. Manual - part 109

０１

０２

ＳＪＣ８Ａ００Ａ２０３２６９３１３１２ＫＢＡＴ０２

Special Tools Required

Front Bank (Bank 2)

Rear Bank (Bank 1)

11-200

PGM-FI System

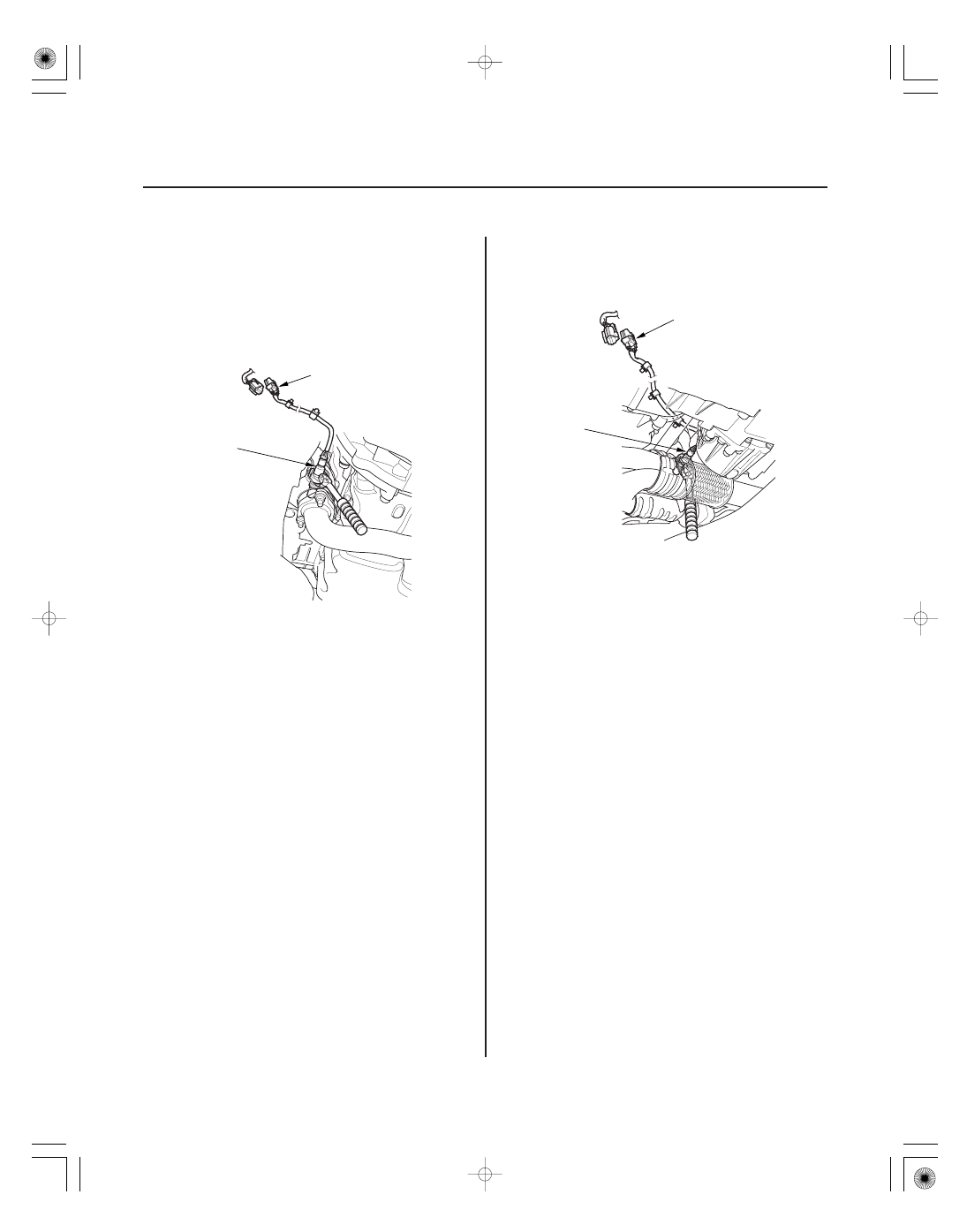

Secondary HO2S Replacement

A

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

O2 sensor socket wrench, Snap-on YA8875, SP Tools
93750, or equivalent, commercially available

1. Disconnect the front secondary HO2S 4P connector

(A), then remove the front secondary HO2S (B).

2. Install the parts in the reverse order of removal.

1. Disconnect the rear secondary HO2S 4P connector

(A), then remove the rear secondary HO2S (B).

2. Install the parts in the reverse order of removal.

０１

ＳＪＣ８Ａ００Ａ２０３２６９２４７１１ＫＢＡＴ１０

０１

ＳＪＣ８Ａ００Ａ１４４２６１２４７１１ＫＢＡＴ００

11-201

11-201

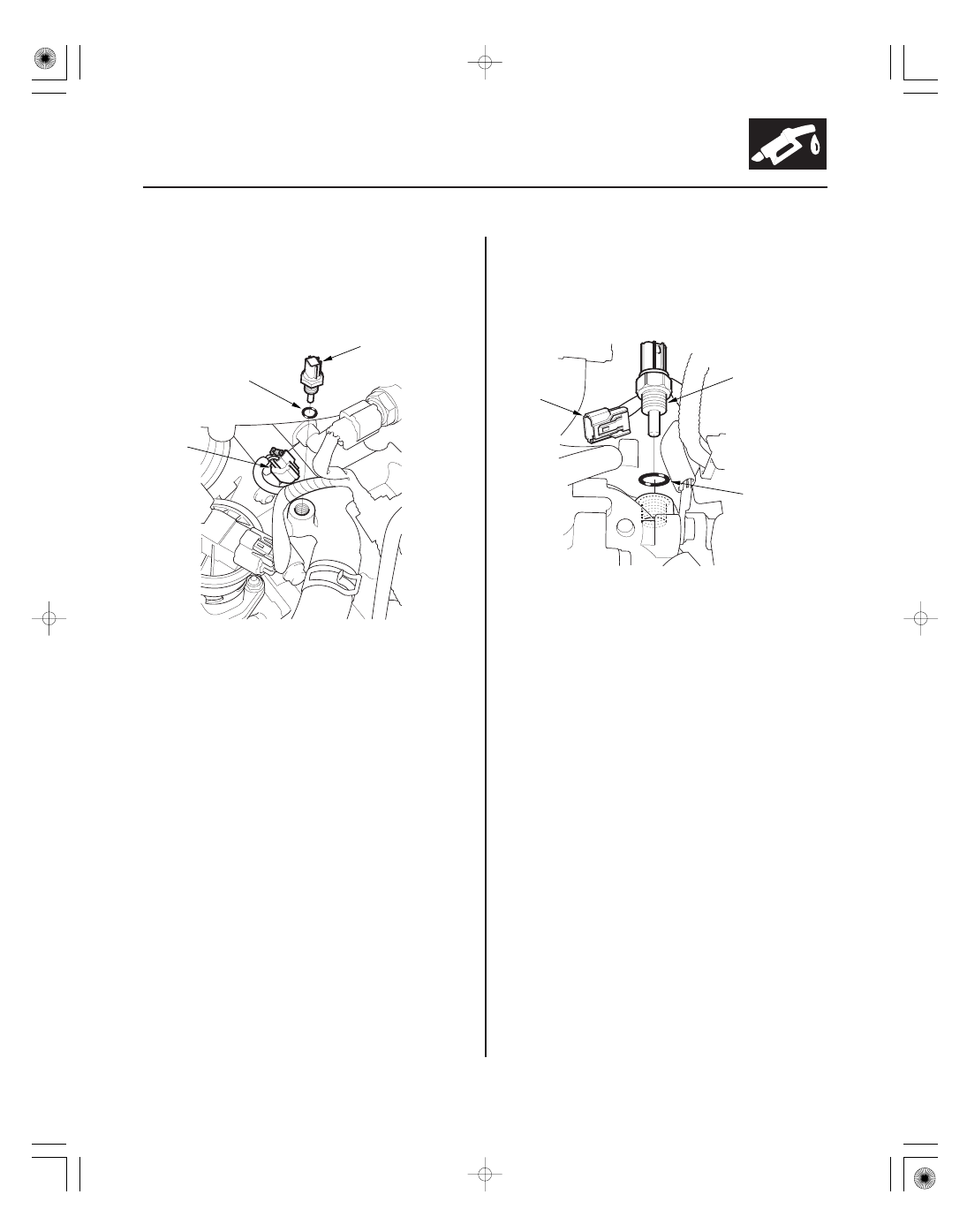

ECT Sensor 1 Replacement

ECT Sensor 2 Replacement

A

C

B
18 N·m
(1.8 kgf·m, 13 lbf·ft)

B
18 N·m
(1.8 kgf·m,
13 lbf·ft)

A

C

1. Drain the engine coolant (see page 10-6).

2. Remove the intake manifold cover (see step 1 on

page 9-3).

3. Disconnect the ECT sensor 1 2P connector (A).

4. Remove ECT sensor 1 (B).

5. Install the parts in the reverse order of removal

with a new O-ring (C), then refill the radiator with
engine coolant (see page 10-6).

1. Drain the engine coolant (see page 10-6).

2. Remove the intake manifold cover (see step 1 on

page 9-3).

3. Disconnect the ECT sensor 2 2P connector (A).

4. Remove ECT sensor 2 (B).

5. Install the parts in the reverse order of removal

with a new O-ring (C), then refill the radiator with
engine coolant (see page 10-6).

０１

ＳＪＣ８Ａ００Ａ２０３２６９３６３０１ＫＢＡＴ２０

０１

ＳＪＣ８Ａ００Ａ２０３２６９３４９０１ＫＢＡＴ０１

11-202

11-202

PGM-FI System

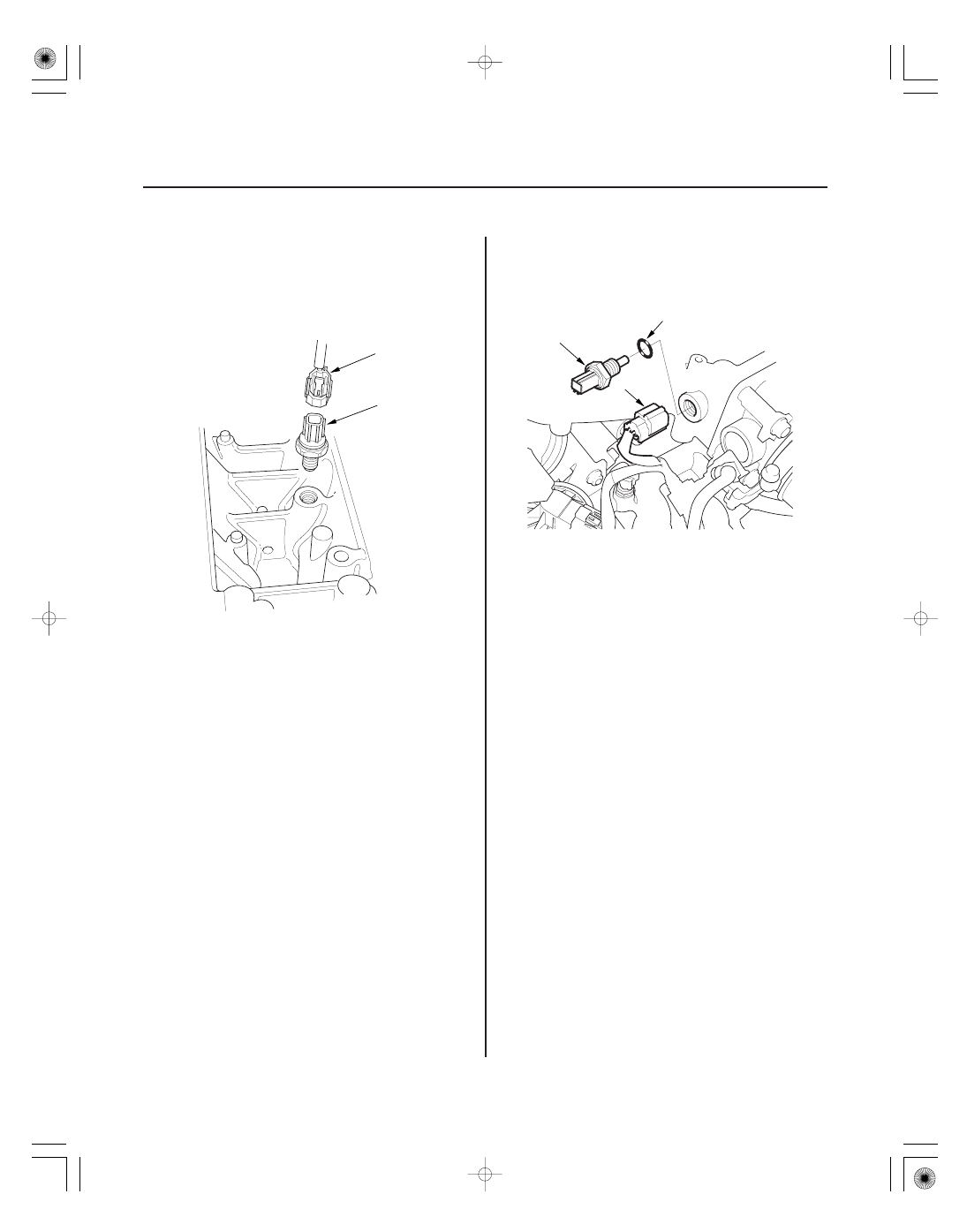

Knock Sensor Replacement

IAT Sensor Replacement

A

B
31 N·m
(3.2 kgf·m,
23 lbf·ft)

A

C

B
18 N·m
(1.8 kgf·m, 13 lbf·ft)

1. Remove the intake manifold (see page 9-3).

2. Remove the injector rails and the base.

3. Disconnect the knock sensor 1P connector (A), then

remove the knock sensor (B).

4. Install the parts in the reverse order of removal.

1. Remove the intake manifold cover (see step 1 on

page 9-3).

2. Disconnect the IAT sensor 2P connector (A).

3. Remove the IAT sensor (B).

4. Install the parts in the reverse order of removal

with a new O-ring (C).

０１

ＳＪＣ８Ａ００Ａ２０３２６９１７５２３ＫＢＡＴ２０

０１

＊０１

ＳＪＣ８Ａ００Ａ２０３２６９１６０８１ＫＢＡＴ００

11-203

11-203

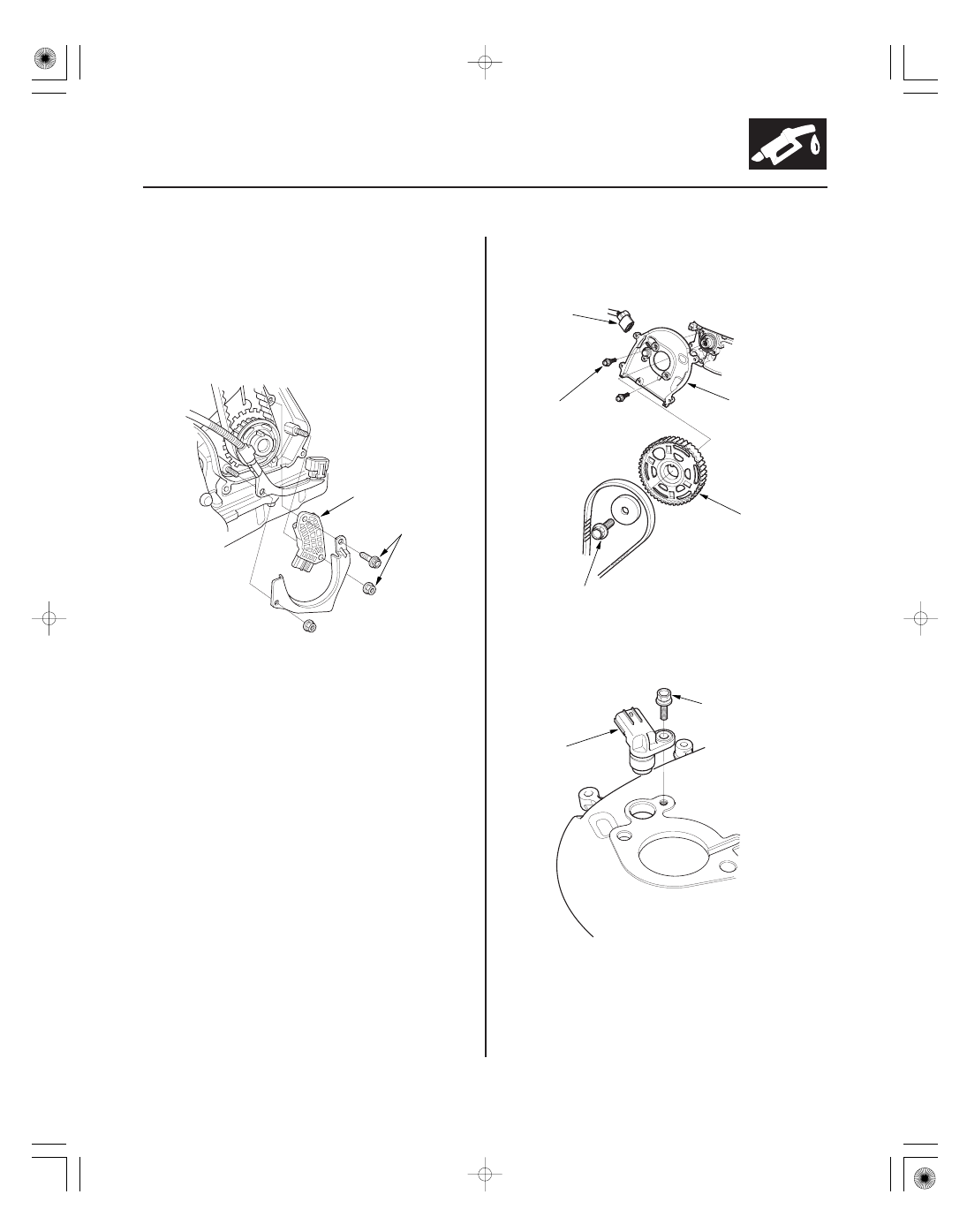

CKP Sensor Replacement

CMP Sensor Replacement

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

A

B

C

22 N·m
(2.2 kgf·m, 16 lbf·ft)

90 N·m (9.2 kgf·m, 67 lbf·ft)

A

3.5 N·m
(0.35 kgf·m, 2.5 lbf·ft)

1. Move the auto-tensioner to remove tension from

the drive belt, then remove the belt (see page 4-31).

2. Remove the crankshaft pulley (see page 6-11).

3. Remove the upper and lower front covers from the

engine (see page 6-13).

4. Remove the CKP sensor (A) from the oil pump.

5. Install the parts in the reverse order of removal.

6. Do the CKP pattern clear/CKP pattern learn

procedure (see page 11-4).

1. Remove the timing belt (see page 6-13).

2. Remove the front camshaft pulley (CMP sensor

pulse plate) (A).

3. Disconnect the CMP sensor connector (B), then

remove the back cover (C).

4. Remove the CMP sensor (A) from the back cover.

5. Install the parts in the reverse order of removal.

Install the timing belt (see page 6-16).

6. Do the CKP pattern clear/CKP pattern learn

procedure (see page 11-4).

Apply engine oil to the bolt threads.
