11-192

PGM-FI System

MIL Circuit Troubleshooting (cont’d)

PGM-FI MAIN RELAY 1 (FI MAIN)
4P CONNECTOR

B

PGM-FI MAIN RELAY 1 (FI MAIN)
4P CONNECTOR

IGP

JUMPER WIRE

PCM CONNECTOR B (44P)

IGP (YEL/BLK)

60. Measure voltage between PGM-FI main relay 1

(FI MAIN) 4P connector terminal No. 1 and body
ground.

Go to step 61.

Repair open in the wire between the No. 8

FI ECU (PCM) (15 A) fuse and PGM-FI main relay 1
(FI MAIN).

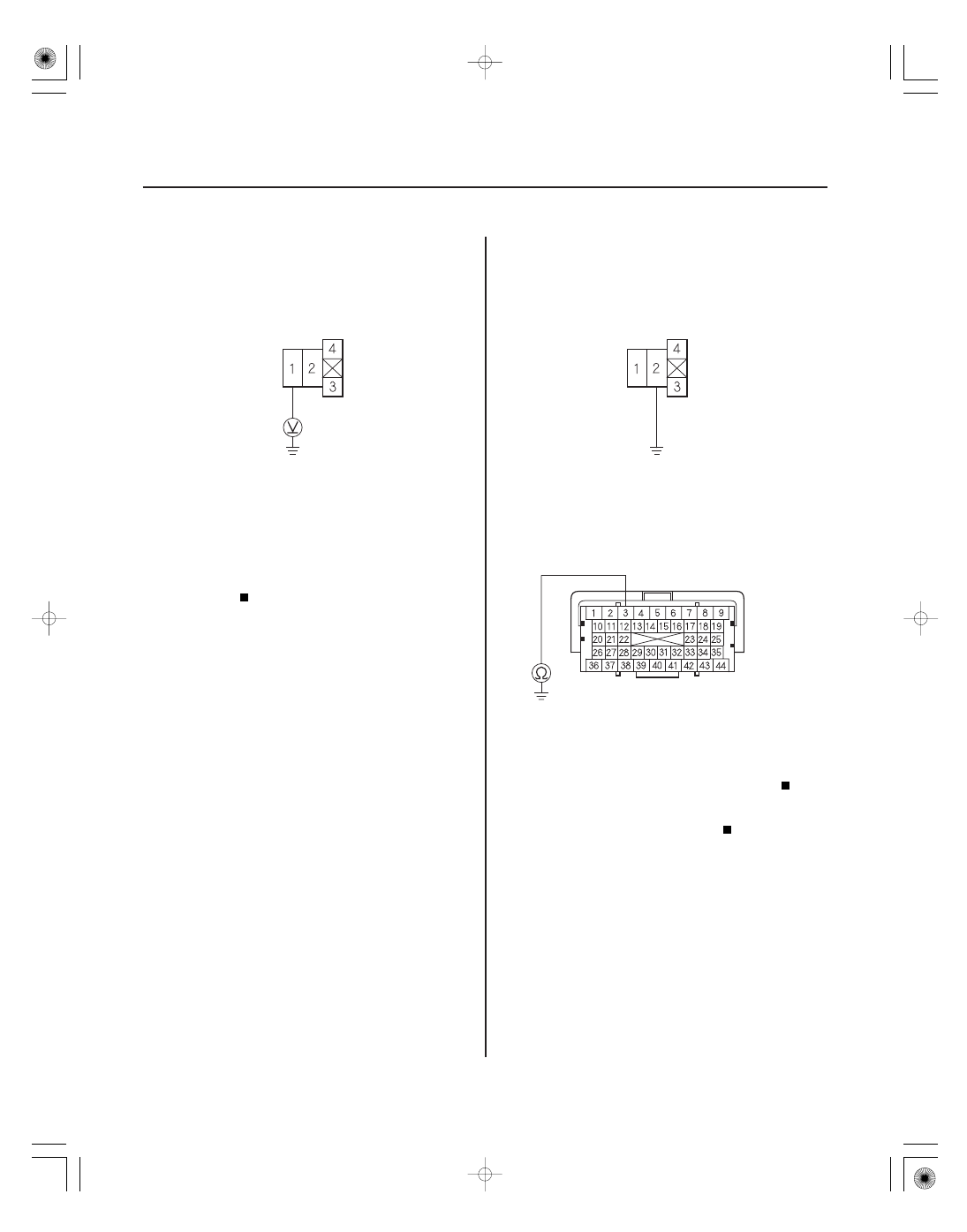

61. Turn the ignition switch OFF.

62. Connect PGM-FI main relay 1 (FI MAIN) 4P

connector terminal No. 2 to body ground with a
jumper wire.

63. Check for continuity between PCM connector

terminal B3 and body ground.

Replace PGM-FI main relay 1 (FI MAIN).

Repair open in the wire between PGM-FI main

relay 1 (FI MAIN) and the PCM (B3).

64. Turn the ignition switch OFF.

Terminal side of female terminals

Terminal side of female terminals

Terminal side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

＊０１

２６

−

−

−

−

YES

NO

YES

NO

11-193

A (44P)

B (44P)

C (44P)

PGMETCS (BLK)

LG3 (BRN/YEL)

PG1 (BLK)

PG2 (BLK)

LG2 (BRN/YEL)

LG1 (BRN/YEL)

PCM CONNECTORS

PCM CONNECTOR A (44P)

VCC3
(GRN)

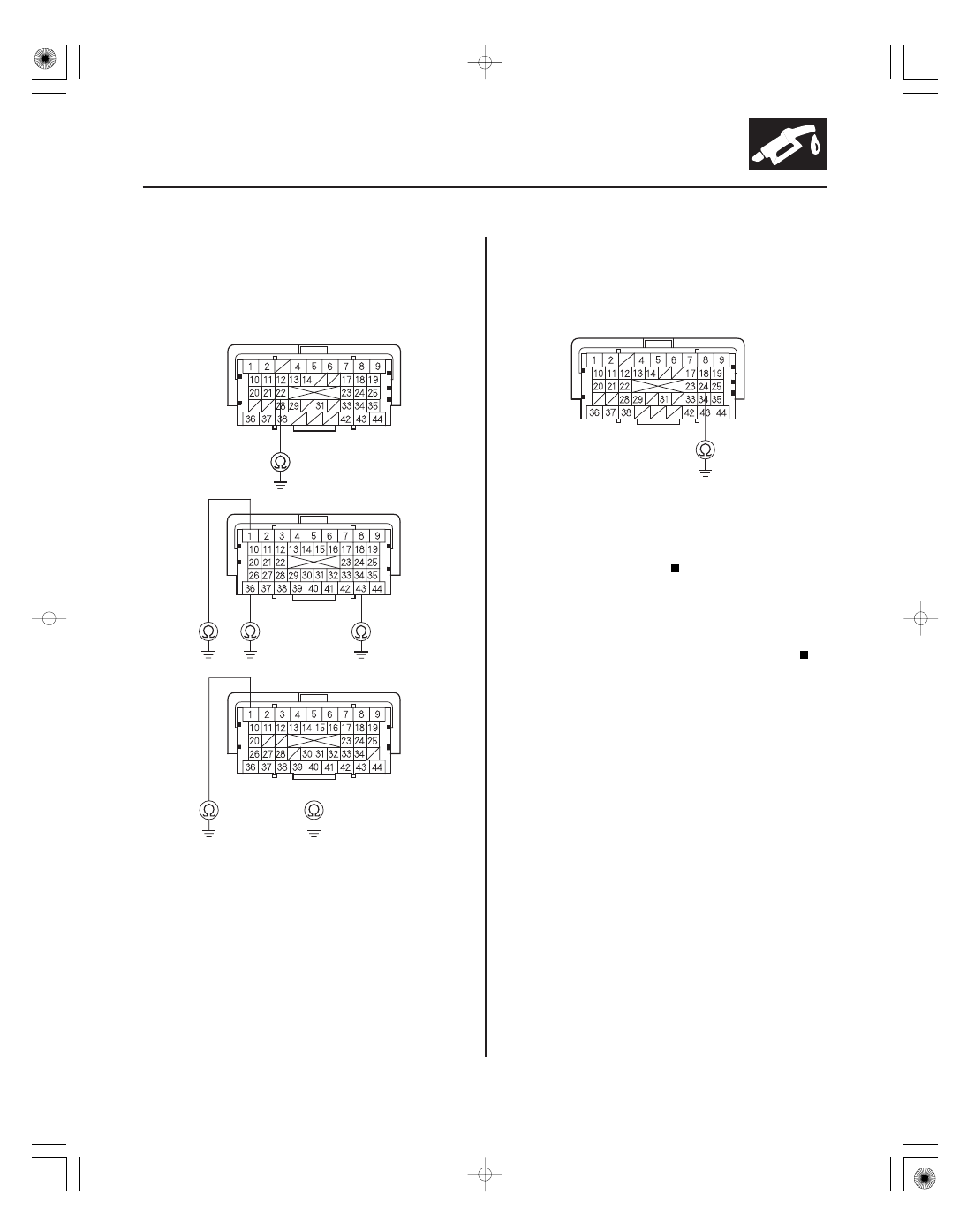

65. Disconnect PCM connectors A, B, and C.

66. Check for continuity between body ground and

PCM connector terminals A22, B1, B36, B43, C1,
and C40 individually.

Go to step 67.

Repair open in the wire(s) between the PCM

(A22, B1, B36, B43, C1, C40) and body ground
(G101).

67. Disconnect the APP sensor 6P connector.

68. Check for continuity between PCM connector

terminal A24 and body ground.

Repair short in the wire between the PCM

(A24) and the APP sensor.

Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8), then recheck. If the
symptom/indication goes away with a known-good
PCM, replace the original PCM (see page 11-205).

Terminal side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?

０１

０２

０３

０４

ＳＪＣ８Ａ００Ａ２０３２６９１９４６１ＦＡＡＴ００

＋

＋

＋

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

11-194

PGM-FI System

DLC Circuit Troubleshooting

DATA LINK CONNECTOR (DLC)

B (WHT/GRN)

GND (BLK)

B (WHT/GRN)

DATA LINK CONNECTOR (DLC)

GND (BLK)

B (WHT/GRN)

DATA LINK CONNECTOR (DLC)

K-LINE
(LT BLU)

GND
(BLK)

DATA LINK CONNECTOR (DLC)

NOTE:

• Make sure the HDS and the DLC cable of the HDS are

normal.

• If the PCM does not communicate with the HDS, do

this troubleshooting procedure.

• Check that MIL circuit is normal, then do this

troubleshooting.

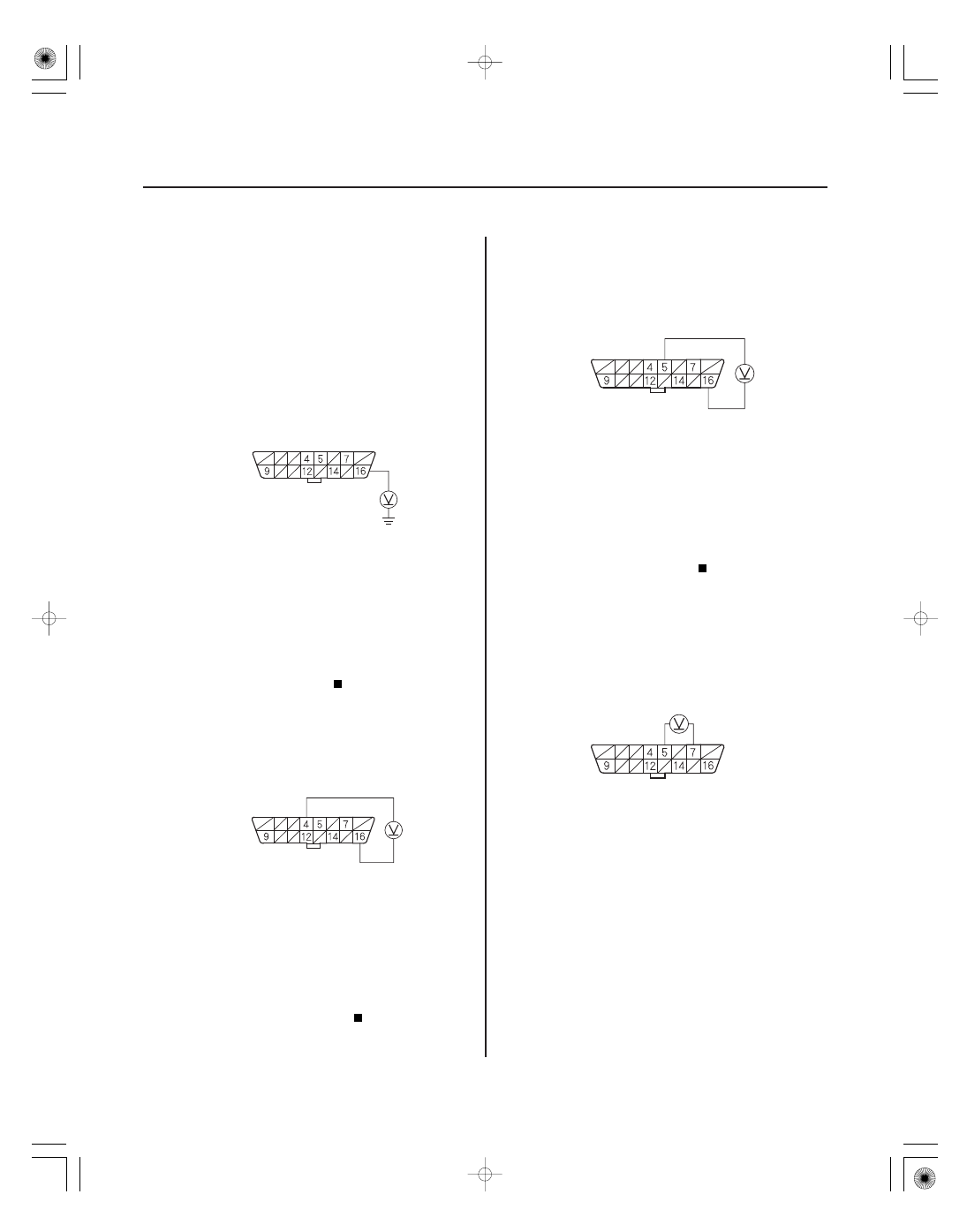

1. Measure voltage between DLC terminal No. 16 and

body ground.

Go to step 2.

Repair open in the wire between DLC terminal

No. 16 and the No. 8 FI ECU (PCM) (15 A) fuse in the
under-hood fuse/relay box.

2. Measure voltage between DLC terminals No. 4 and

No. 16.

Go to step 3.

Repair open in the wire between DLC terminal

No. 4 and body ground (G402).

3. Measure voltage between DLC terminals No. 5 and

No. 16.

Go to step 4.

Repair open in the wire between DLC terminal

No. 5 and body ground (G402).

4. Turn the ignition switch ON (II).

5. Measure voltage between DLC terminals No. 5 and

No. 7.

Go to step 12.

Go to step 6.

6. Turn the ignition switch OFF.

7. Jump the SCS line with the HDS.

Terminal side of female terminals

Terminal side of female terminals

Terminal side of female terminals

Terminal side of female terminals

Is ther e batter y voltage?

Is ther e batter y voltage?

Is ther e batter y voltage?

Is ther e 8.5 V or mor e?

０５

０６

０７

−

−

−

−

YES

NO

YES

NO

11-195

DATA LINK CONNECTOR (DLC)

K-LINE (LT BLU)

DATA LINK CONNECTOR (DLC)

K-LINE (LT BLU)

JUMPER WIRE

PCM CONNECTOR A (44P)

K-LINE (LT BLU)

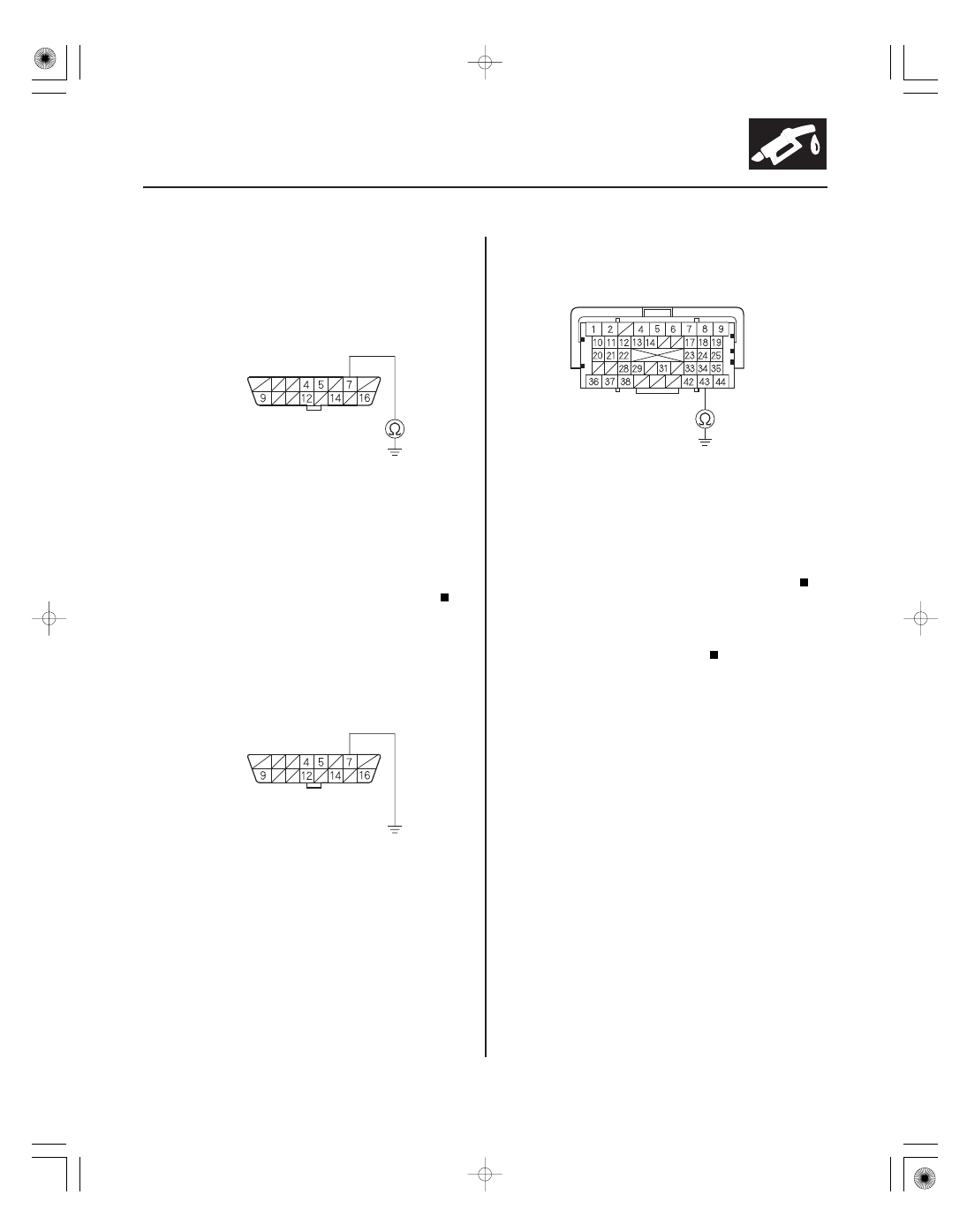

8. Disconnect PCM connector A (44P).

9. Check for continuity between DLC terminal No. 7

and body ground.

Repair short to ground in the wire between

DLC terminal No. 7 and the PCM (A43). After
repairing the wire, check for a DTC with the HDS,
and go to the indicated DTC’s troubleshooting.

Go to step 10.

10. Connect DLC terminal No. 7 to body ground with a

jumper wire.

11. Check for continuity between PCM connector

terminal A43 and body ground.

Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8). then recheck. If the
symptom/indication goes away with a known-good
PCM, replace the original PCM (see page 11-205).

Repair open in the wire between DLC terminal

No. 7 and the PCM (A43). After repairing the wire,
check for a DTC with the HDS, and go to the
indicated DTC’s troubleshooting.

(cont’d)

Terminal side of female terminals

Terminal side of female terminals

Terminal side of female terminals

Is ther e continuity?

Is ther e continuity?
