PGM-FI System

DLC Circuit Troubleshooting (cont’d)

K-LINE
(LT BLU)

GND
(BLK)

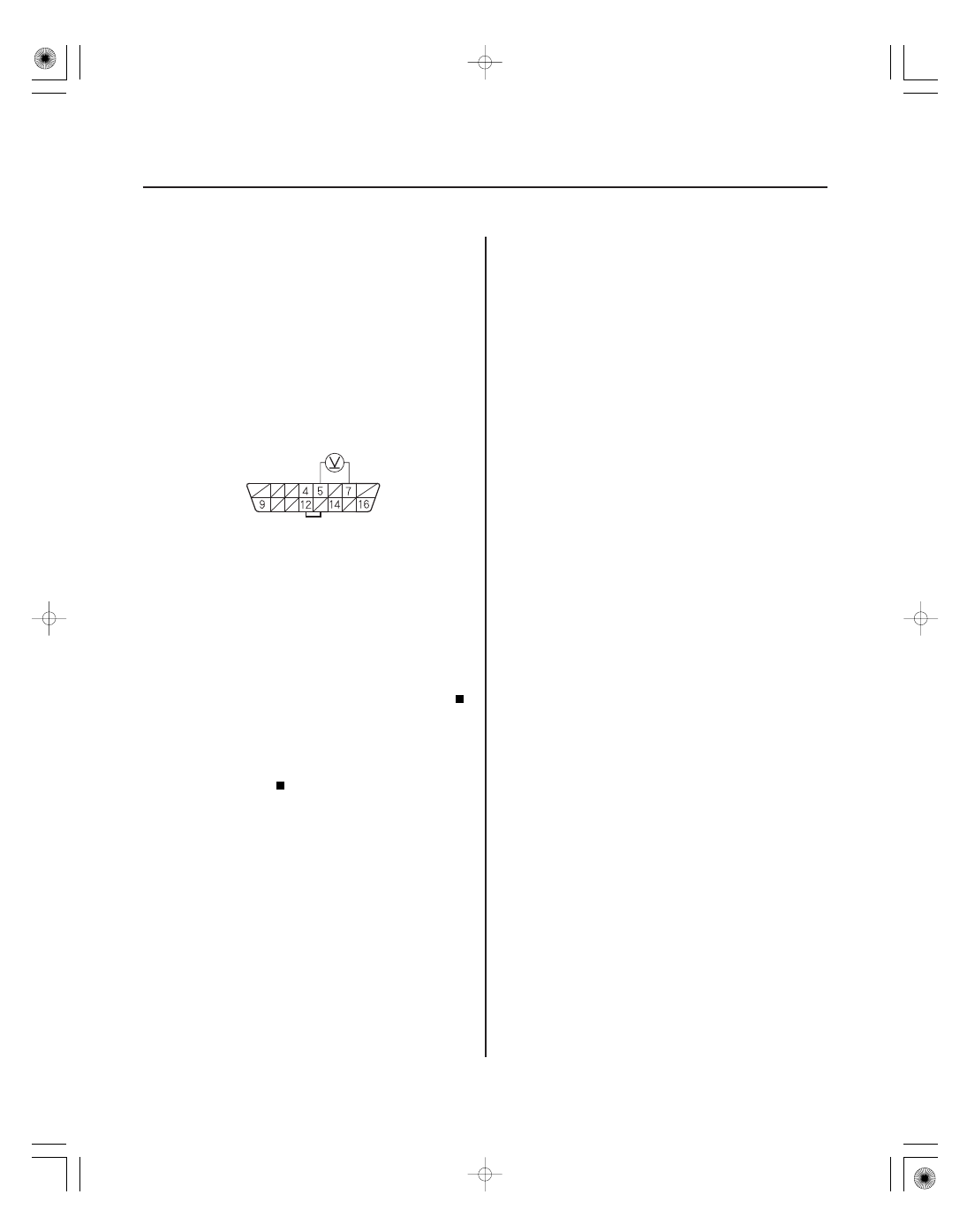

DATA LINK CONNECTOR (DLC)

12. Turn the ignition switch OFF.

13. Jump the SCS line with the HDS.

14. Disconnect PCM connector A (44P).

15. Turn the ignition switch ON (II).

16. Measure voltage between DLC terminals No. 5 and

No. 7.

Update the PCM if it does not have the latest

software (see page 11-7), or substitute a known-
good PCM (see page 11-8), then recheck. If the
symptom/indication goes away with a known-good
PCM, replace the original PCM (see page 11-205).

Repair short to power in the wire between

DLC terminal No. 7 and the PCM (A43). After
repairing the wire, check for Temporary DTCs or
DTCs with the HDS, and go to the indicated DTC’s
troubleshooting.

Terminal side of female terminals

Is ther e about 0 V ?

０１

ＳＪＣ８Ａ００Ａ２０３２６９３４５９５ＫＢＡＴ００

11-197

Injector Replacement

A

B

D

E

C
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Relieve fuel pressure (see page 11-286).

2. Remove the intake manifold (see page 9-3).

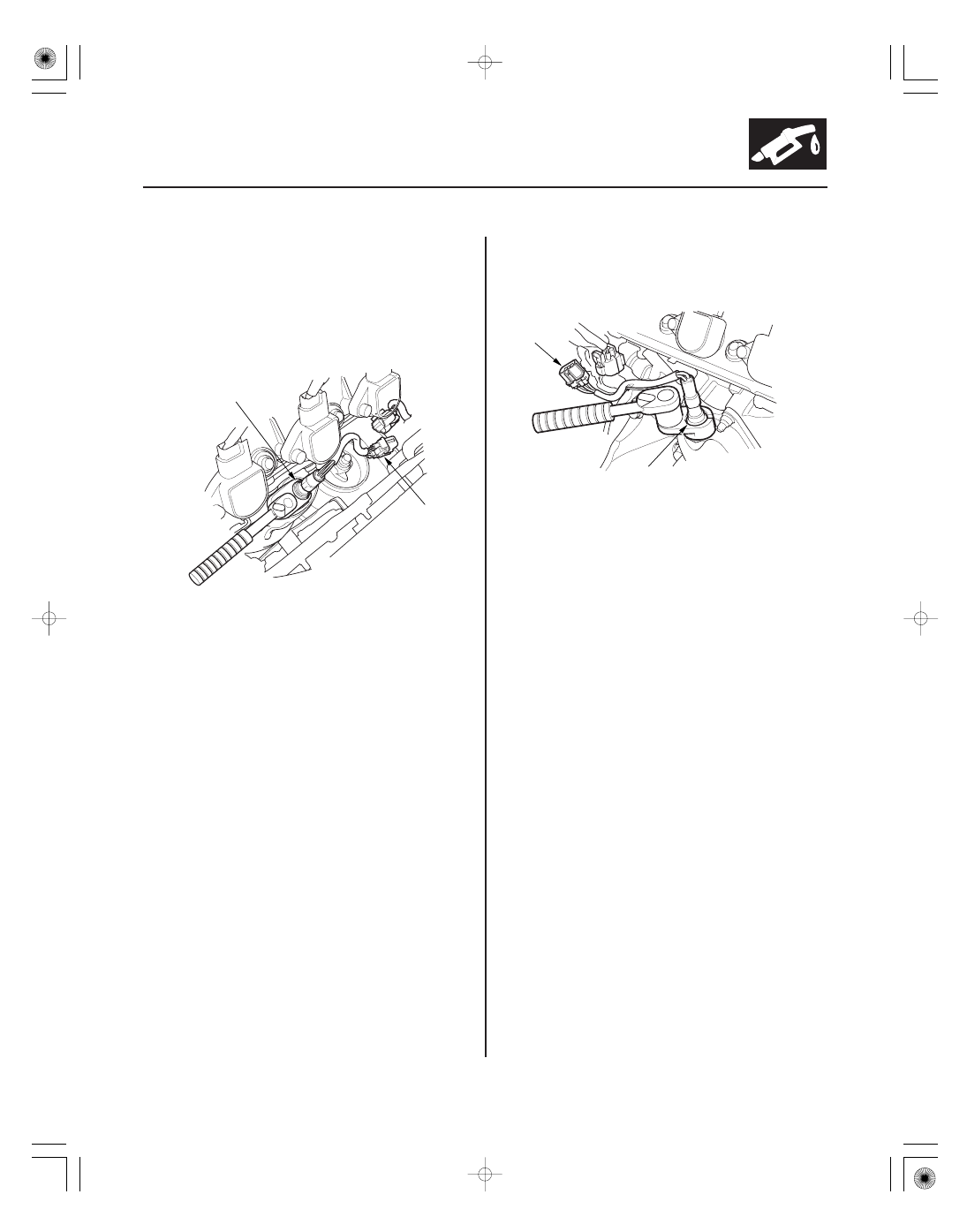

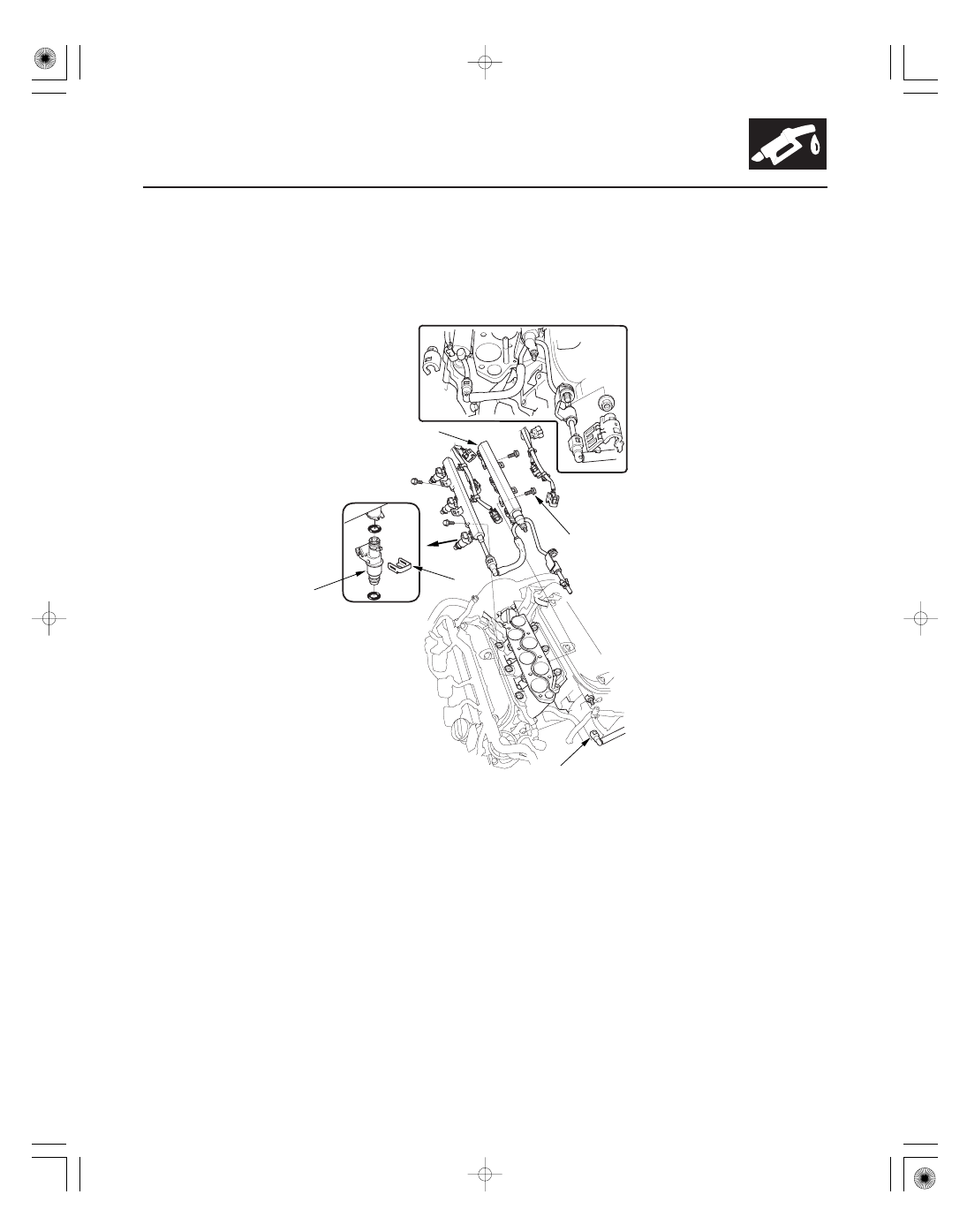

3. Disconnect the connectors from the injectors (A).

4. Disconnect the quick-connect fitting (B).

5. Remove the fuel rail mounting bolts (C) from the fuel rail (D).

6. Remove the injector clip (E) from the fuel rail.

7. Remove the injectors from the rails.

(cont’d)

０２

11-198

PGM-FI System

Injector Replacement (cont’d)

A

B

D

E

C

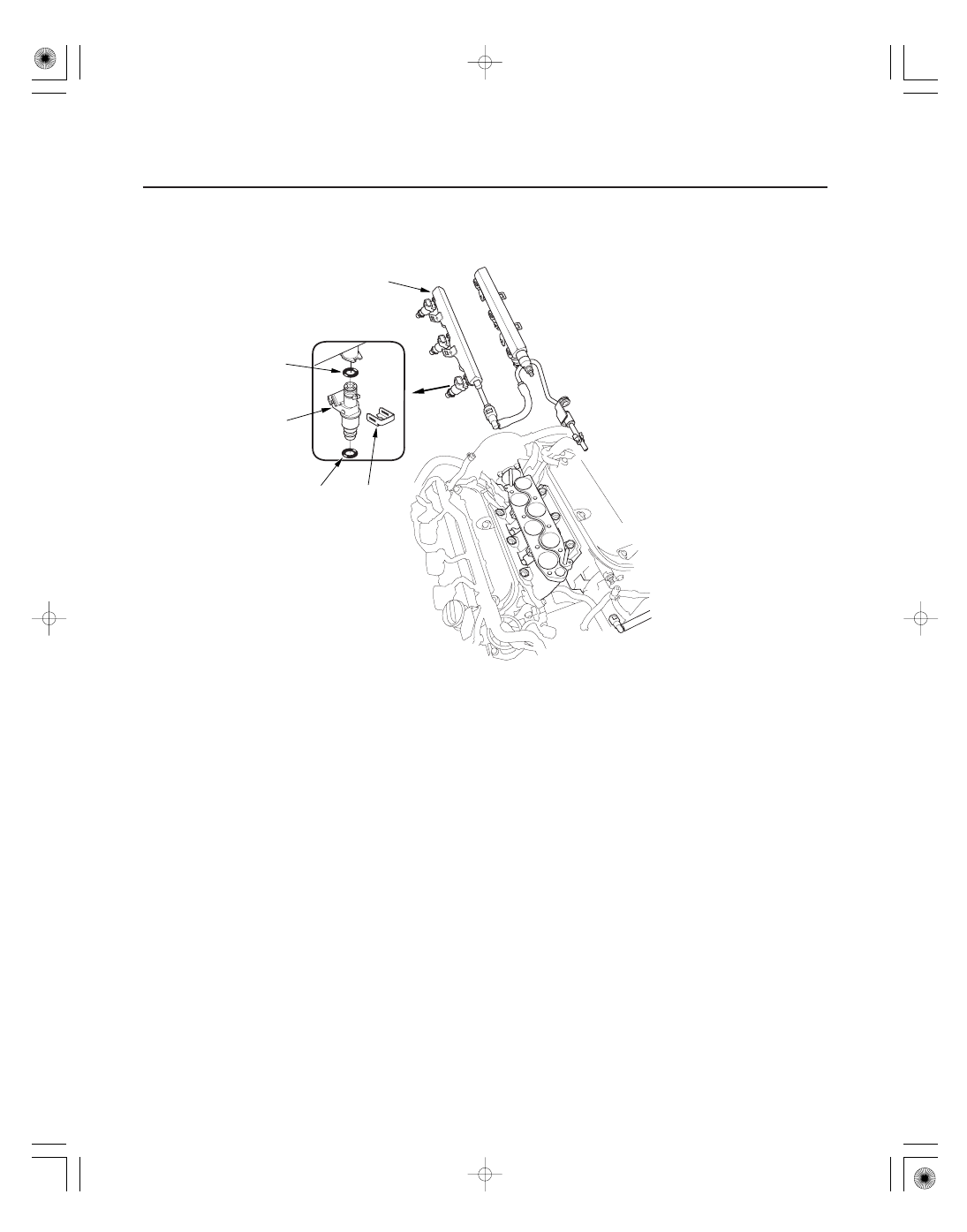

8. Coat the new O-ring (A) with clean engine oil, and insert the injectors (B) into the fuel rail (C).

9. Install the injector clip (D).

10. Coat the new injector O-ring (E) with clean engine oil.

11. Install the injectors in the injector base.

12. Install the fuel rail mounting bolts.

13. Install the connectors on the injectors.

14. Connect the quick-connect fitting (see page 11-295).

15. Turn the ignition switch ON (II), but do not operate the starter. After the fuel pump runs for about 2 seconds, the

fuel pressure in the fuel line rises. Repeat this two or three times, then check for fuel leakage.

16. Install the intake manifold.

０１

０２

ＳＪＣ８Ａ００Ａ２０３２６９１２１５１ＫＢＡＴ０１

Special Tools Required

Front Bank (Bank 2)

Rear Bank (Bank 1)

11-199

A/F Sensor Replacement

A

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

O2 sensor socket wrench, Snap-on YA8875, SP Tools
93750, or equivalent, commercially available

1. Disconnect the front A/F sensor 8P connector (A),

then remove the A/F sensor (B).

2. Install the parts in the reverse order of removal.

1. Disconnect the rear A/F sensor 8P connector (A),

then remove the rear A/F sensor (B).

2. Install the parts in the reverse order of removal.
