Honda Ridgeline. Manual - part 27

１６

１７

０３

１９

5-18

Engine Assembly

Engine Installation (cont’d)

10 x 1.25 mm
45 N·m
(4.5 kgf·m, 33 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

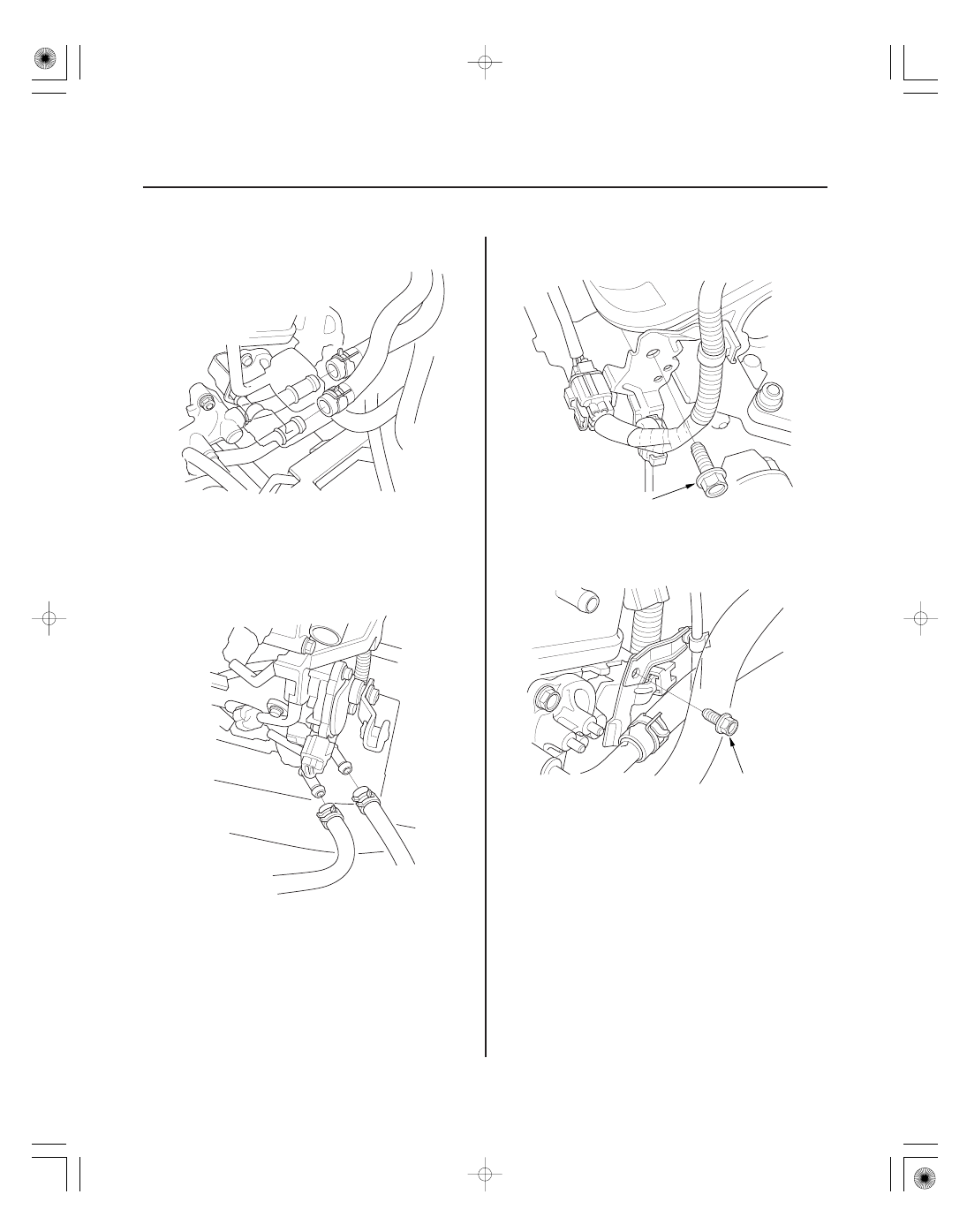

36. Install the heater hoses.

37. Install the automatic transmission fluid (ATF) cooler

hoses to the transmission, and secure the hoses
with the clamps.

NOTE: Check the installation location of the clamps
(see step 6 on page 14-242).

38. Install the connector bracket to the front cylinder

head.

39. Install the harness clamp bracket to the rear

cylinder head.

２０

２１

２２

２３

5-19

C

A

D

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
11 N·m
(1.1 kgf·m, 8.0 lbf·ft)

B

B

A

B

A

B

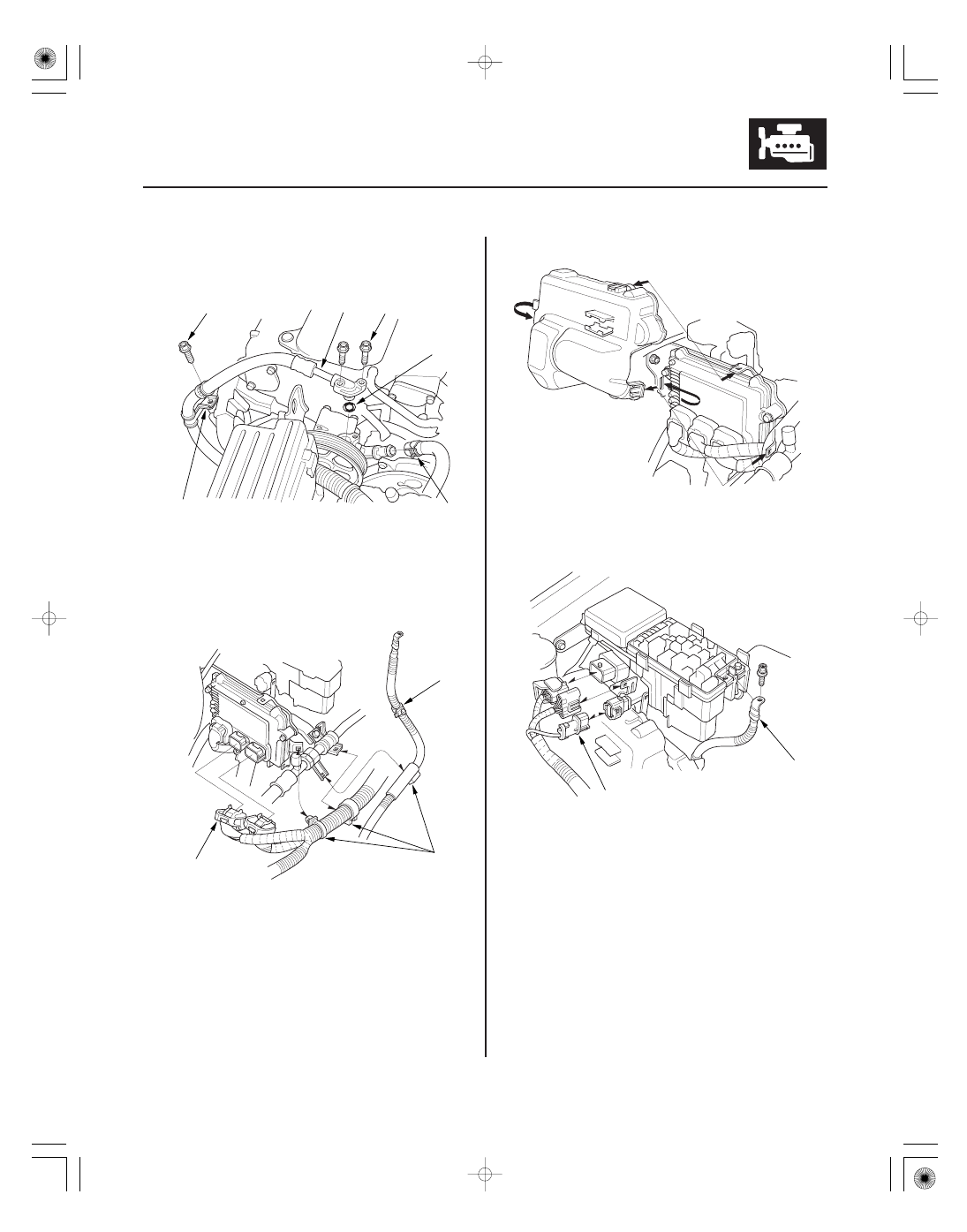

40. Install the P/S pump outlet hose (A) with a new

O-ring (B), and install the P/S pump inlet hose (C).

41. Install the P/S hose clamp (D) to the cylinder head.

42. Install the drive belt (see page 4-31).

43. Connect the powertrain control module (PCM)

connectors (A), then install the harness clamps (B).

44. Install the PCM cover.

45. Install the coolant reservoir tank to the bracket.

46. Install the alternator cable (A) to the under-hood

fuse/relay box.

47. Connect the harness connectors (B).

(cont’d)

２４

２５

＊０２

２７

5-20

Engine Assembly

Engine Installation (cont’d)

D

A

B

C

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

C

D

B

A

A

C

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

8 x 1.25 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

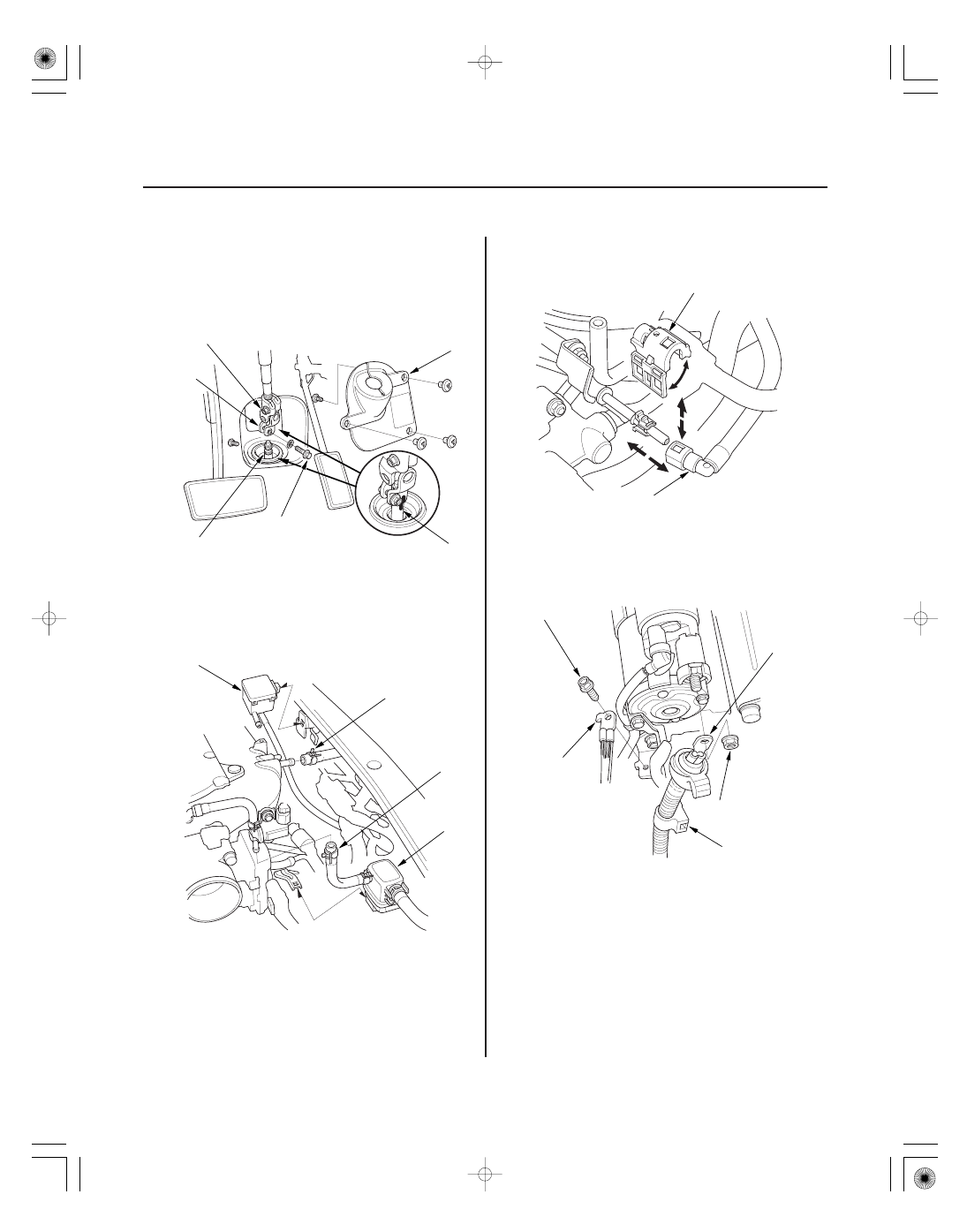

48. Align the reference mark (A) on the steering joint

and steering gearbox pinion shaft. Connect the
steering joint (B) to the steering gearbox pinion
shaft (C). Tighten the steering joint bolt.

49. Install the steering joint cover (D).

50. Install the steering wheel (see page 17-23).

51. Install the transfer breather tube box (A) and brake

booster vacuum hose (B).

52. Install evaporative emission (EVAP) canister hose

(C), then install the purge joint (D).

53. Connect the fuel feed hose (A) (see page 11-295),

then install the quick-connect fitting cover (B).

54. Install the shift cable (see step 48 on page 14-236).

55. Install the starter motor cable (A), harness clamp

(B) and ground cable (C).

２８

２９

３０

5-21

A

B

B

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

B

A

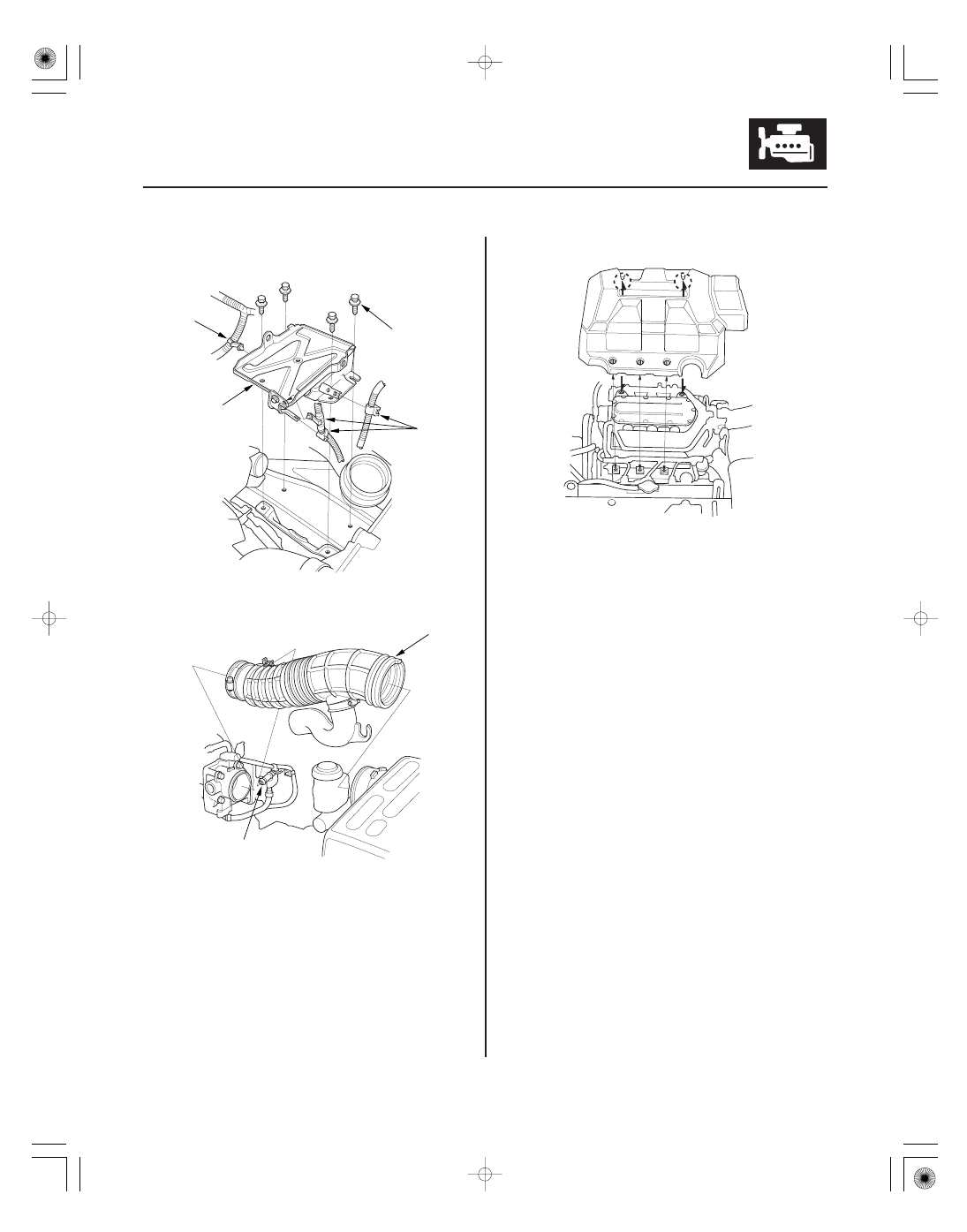

56. Install the battery base (A), then install the harness

clamps (B).

57. Install the air intake duct (A), then install the

breather pipe (B).

58. Install the engine cover.

59. Install the bulkhead cover (see page 20-171).

60. Install the service caps on the cowl cover.

61. Install the battery. Clean the battery posts and

cable terminals, then assemble them and apply
grease to prevent corrosion.

62. Move the shift lever to each gear, and verify that

the A/T gear position indicator follows the
transmission range switch.

63. Inspect for fuel leaks. Turn the ignition switch

ON (II) (do not operate the starter) so the fuel pump
runs for about 2 seconds and pressurizes the fuel
line. Repeat this operation two or three times, then
check for fuel leakage at any point in the fuel line.

64. Refill the engine with engine oil (see step 4 on page

8-6).

65. Refill the transmission with ATF (see page 14-210).

66. Refill the radiator with engine coolant, and bleed

air from the cooling system with the heater valve
open (see step 9 on page 10-7).

67. Install the return hose to the power steering fluid

reservoir. Refill the power steering system
(see page 17-12).

(cont’d)
