5-10

Engine Assembly

Engine Removal (cont’d)

C
10 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

B

A
EQS02BMDXSB0

D

A

B

C

A

B

C

A

B

C

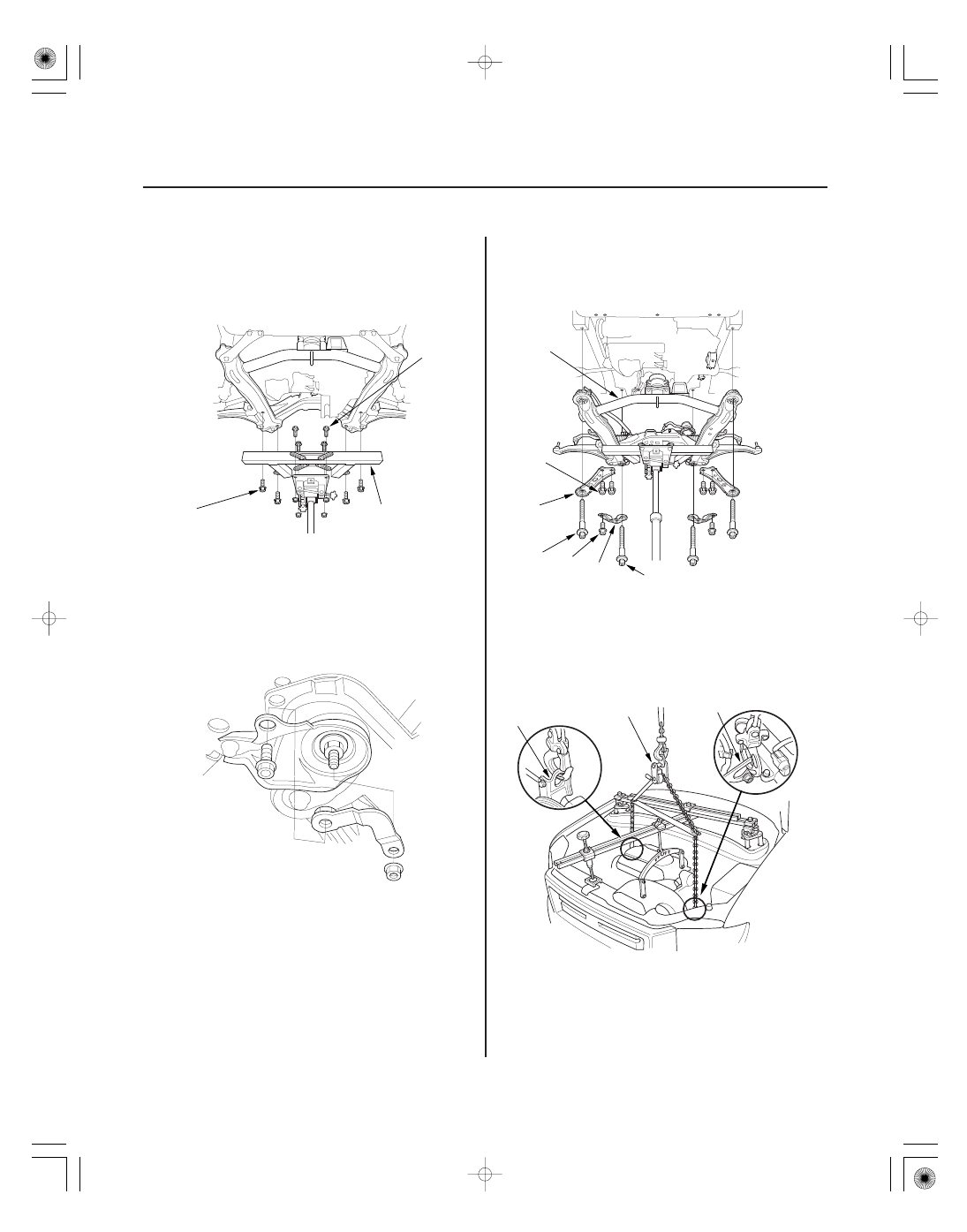

62. Line up the slots in the arms with the bolt holes on

the corner of the jack base, then attach the front
subframe adapter (A) to the jack base with the bolts
(B) that came with the jack. Tighten all bolts
securely.

63. Raise the jack to vehicle height, then attach the

front subframe adapter to the front subframe using
the subframe stiffener mounting bolts (C) and bolt
holes.

64. Remove the bolt retainers from both ends of the

subframe.

65. Remove the six 12 x 1.25 mm bolts (A) securing the

subframe stiffeners (B), the four subframe
mounting bolts (C), and the stiffeners, then lower
the front subframe (D).

66.

engine hook (B) and transmission hook (C). Lift up
on the engine/transmission assembly until it’s
securely supported by the chain hoist, then remove
the engine support hanger and the engine hanger
balance bar from the engine and vehicle.

Lower the vehicle and attach a chain hoist (A) to the

３６

5-11

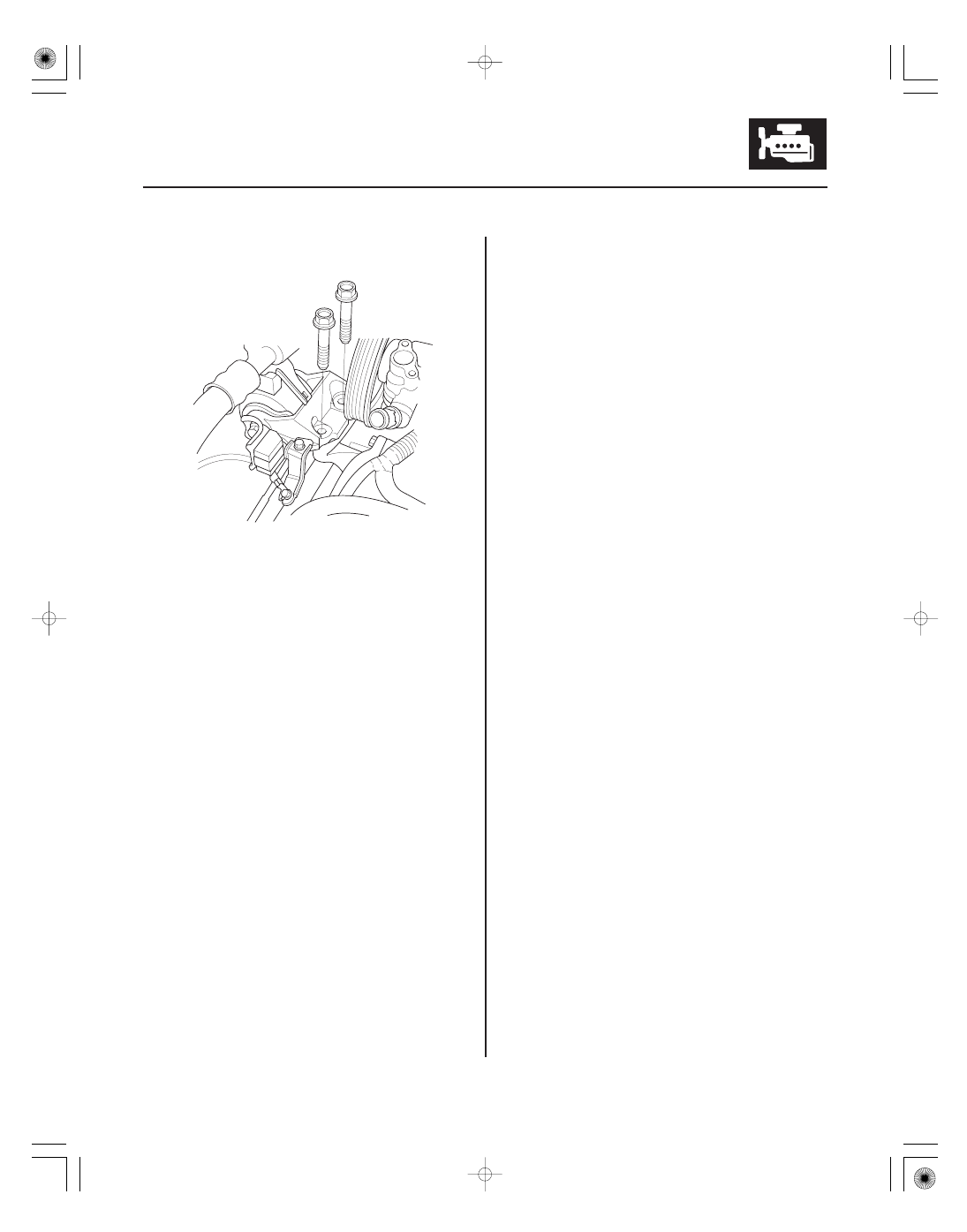

67. Remove the mounting bolts from the upper half of

the side engine mount bracket.

68. Check that the engine/transmission is completely

free of vacuum hoses, fuel and coolant hoses, and
electrical wiring.

69. Slowly lower the engine/transmission assembly

about 150 mm (6 in.). Check once again that all
hoses and electrical wiring are disconnected and
free from the engine/transmission, then lower it all
the way.

70. Disconnect the chain hoist lift the engine/

transmission assembly.

71. Raise the vehicle all the way, and remove the

engine/transmission assembly from under the
vehicle.

＊０１

ＳＪＣ８Ａ００Ａ１８２２３８０００００ＫＣＡＴ００

Special Tools Required

5-12

Engine Assembly

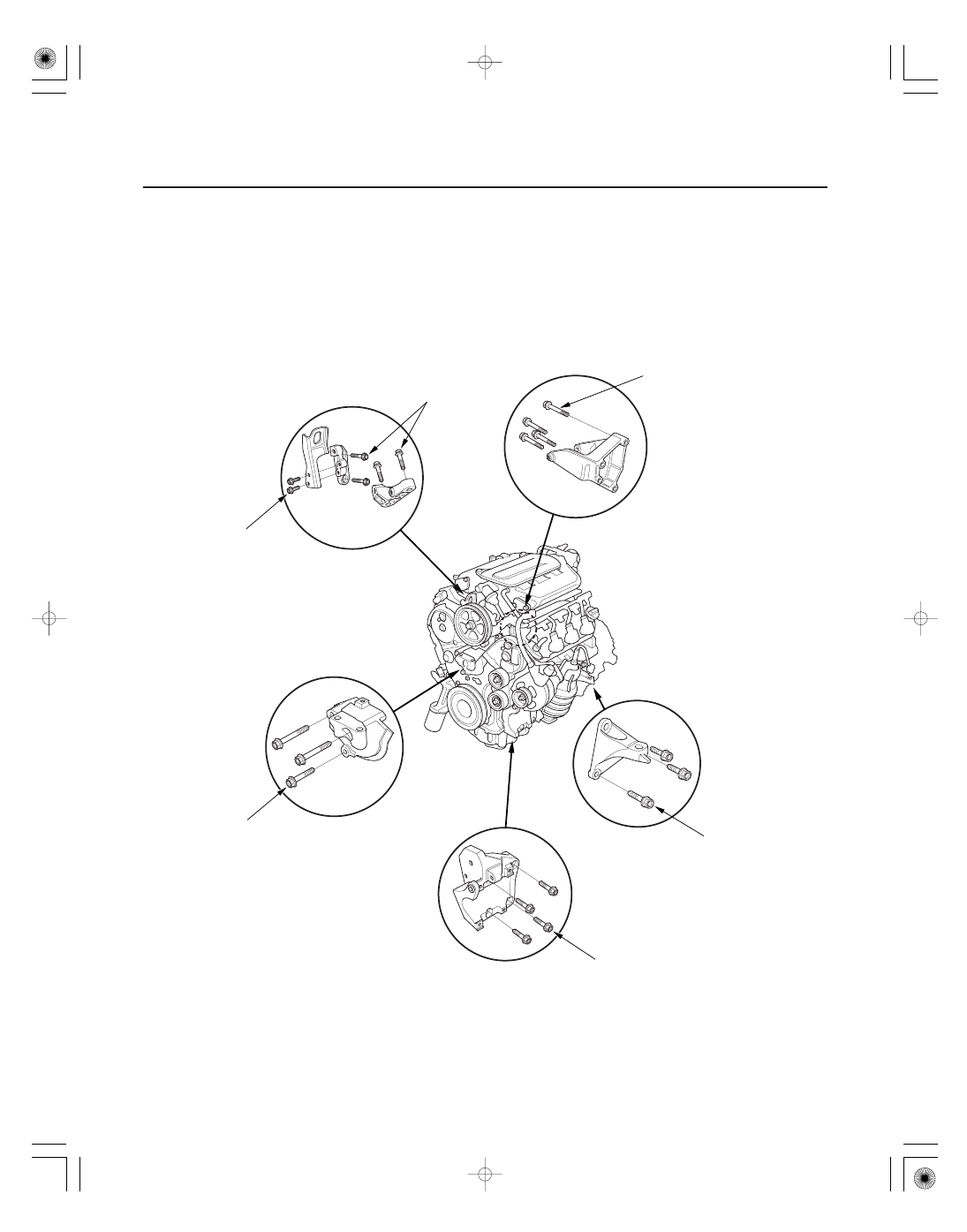

Engine Installation

P/S PUMP BRACKET

REAR ENGINE
MOUNT BRACKET

SIDE ENGINE MOUNT
BRACKET

FRONT ENGINE
MOUNT BRACKET

A/C COMPRESSOR
BRACKET

12 x 1.25 mm
88 N·m
(9.0 kgf·m, 65 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

10 x 1.25 mm
45 N·m
(4.5 kgf·m, 33 lbf·ft)

10 x 1.25 mm
45 N·m
(4.5 kgf·m, 33 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

• Front subframe adapter EQS02BMDXSB0
• Engine support hanger, A and Reds AAR-T-12566
• Engine hanger balance bar VSB02C000019
• Engine hanger adapter set VSB02C000024

These special tools are available through the Honda Tool and Equipment program, 1-888-424-6857.

1. Install the engine mount bracket and accessory brackets, then tighten their bolts to the specified torque.

Replace.

Replace.

０２

３１

３２

5-13

A

A

A

B

VSB02C000024

VSB02C000024

AAR-T-12566

VSB02C000019

VSB02C000024

A

B

C

D

E

F

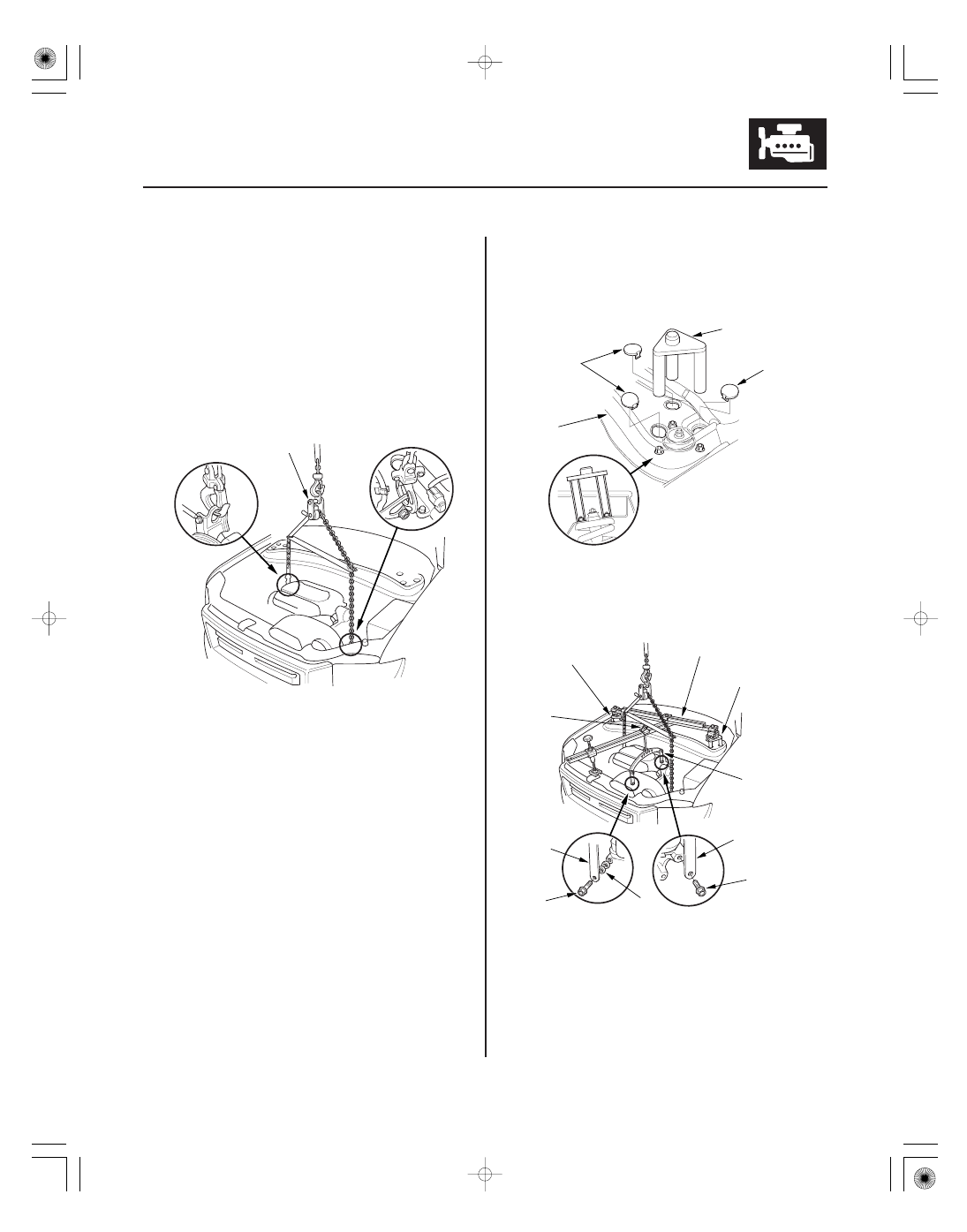

2.

Position the engine/transmission assembly under
the vehicle. Be sure that they are properly aligned.
Carefully lower the vehicle until the engine and
transmission are properly positioned in the engine
compartment. Make sure the vehicle is not resting
on any part of the engine or transmission. Lift and

NOTE: Reinstall the mounting bolts/support nuts in
the sequence given in the following steps. Failure
to follow this sequence may cause excessive noise,
vibration, and reduce engine mount life.

3. Remove the service caps (A) for the front damper

flange nuts from the cowl cover (B). Position the
engine hanger adapters (VSB02C000024) with the
‘‘FRONT’’mark facing forward over the damper
flange nuts.

4. Install the engine hanger balance bar

(VSB02C000019); then attach the front arm (A) to
the front cylinder head with a spacer (B) and
10 x 1.25 mm bolt (C), and attach the rear arm (D) to
the rear cylinder head with an 8 x 1.25 mm bolt (E).

(cont’d)

support the engine/transmission (A) and carefully
raise the engine/transmission assembly into place.
