DRIVE BELT AUTO-TENSIONER AIR BLEEDING

1. Remove the drive belt (see DRIVE BELT INSPECTION ).
2. Set a long-handled, boxed-end wrench on the drive belt auto-tensioner from the

top of the engine. Apply slow and steady pressure (3 seconds or more to
complete the stroke) to compress the drive belt auto-tensioner. Pull the wrench
back, taking 3 or more seconds to complete the stroke. Do this action a total of
3 times to complete the air bleeding.

Fig. 17: Identifying Drive Belt Auto-Tensioner Air Bleeding
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Install the drive belt (see DRIVE BELT INSPECTION ).

ALTERNATOR REMOVAL AND INSTALLATION

REMOVAL

1. Make sure you have the anti-theft code for the audio system and the navigation

system (if equipped), then write down the audio presets.

2. Disconnect the negative cable from the battery first, then disconnect the

positive cable.

3. Remove the drive belt (see DRIVE BELT INSPECTION ).
4. Disconnect the alternator connector (A) and BLK wire (B) from the alternator.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)



































Fig. 18: Identifying Alternator Components Description
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Remove the harness connector (C) and harness clamps (D) from the alternator.
6. Remove the alternator.

Fig. 19: Identifying Alternator
Courtesy of AMERICAN HONDA MOTOR CO., INC.

INSTALLATION

1. Install the alternator.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)

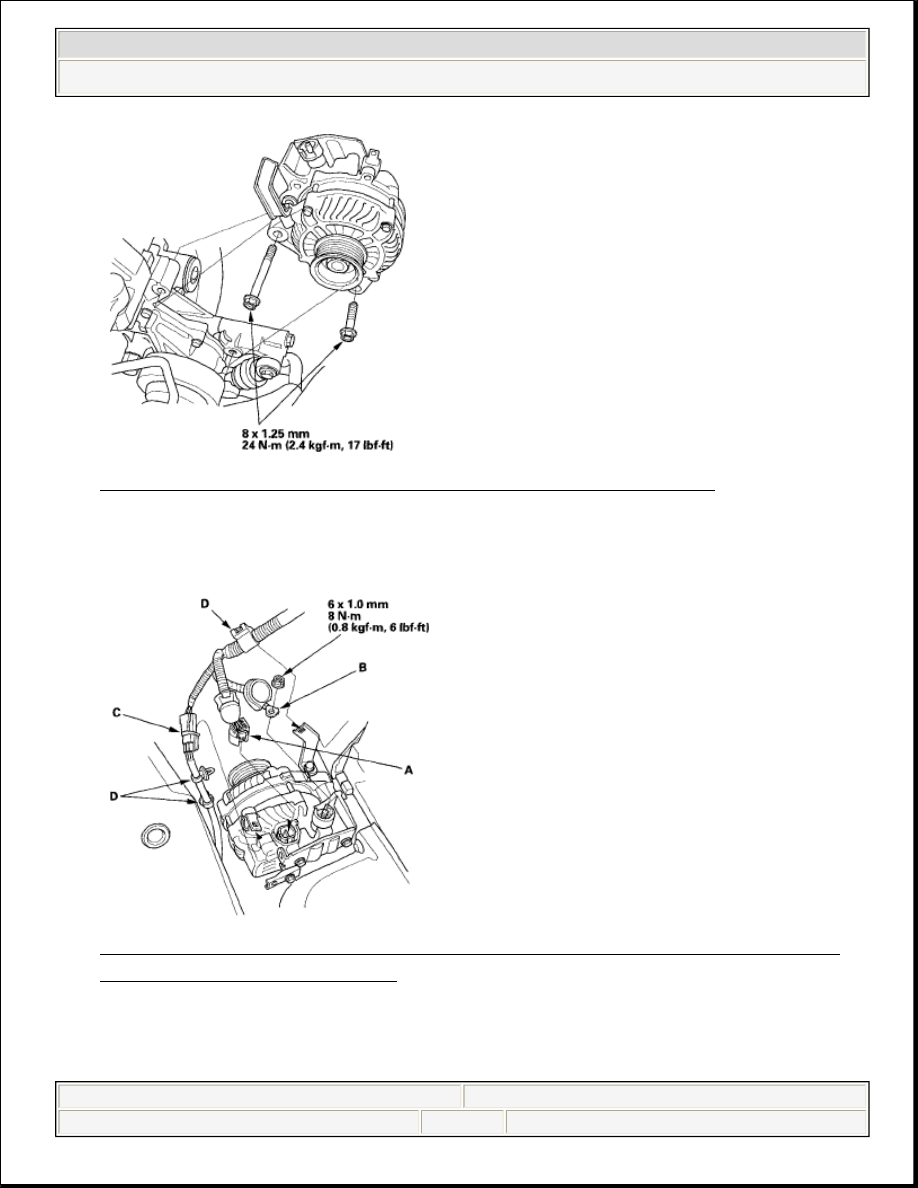

Fig. 20: Identifying Alternator (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Connect the alternator connector (A) and BLK wire (B) to the alternator.

Fig. 21: Identifying Alternator Connector And BLK Wire To Alternator
(With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Install the harness connector (C) and harness clamp (D) to the alternator.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)



































4. Install the drive belt (see DRIVE BELT INSPECTION ).
5. Connect the positive cable to the battery first, then connect the negative cable.
6. Enter the anti-theft code for the audio system and the navigation system (if

equipped), then enter the audio presets.

7. Set the clock.

ALTERNATOR OVERHAUL

EXPLODED VIEW



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)
