1. Connect the Honda Diagnostic System (HDS) to the data link connector (DLC)

(see step 2 on HOW TO USE THE HDS (HONDA DIAGNOSTIC
SYSTEM) ).

2. Turn the ignition switch ON (II).
3. Make sure the HDS communicates with the vehicle and the engine control

module (ECM)/powertrain control module (PCM). If it doesn't, troubleshoot
the DLC circuit (see DLC CIRCUIT TROUBLESHOOTING ).

4. Check for DTCs (see GENERAL TROUBLESHOOTING

INFORMATION ). If a DTC is present, diagnose and repair the cause before
continuing with this test.

5. Disconnect the alternator 4P connector from the alternator.
6. Start the engine, and turn on the headlights to high beam.
7. Measure the voltage between alternator 4P connector terminal No. 2 and the

positive terminal of the battery.

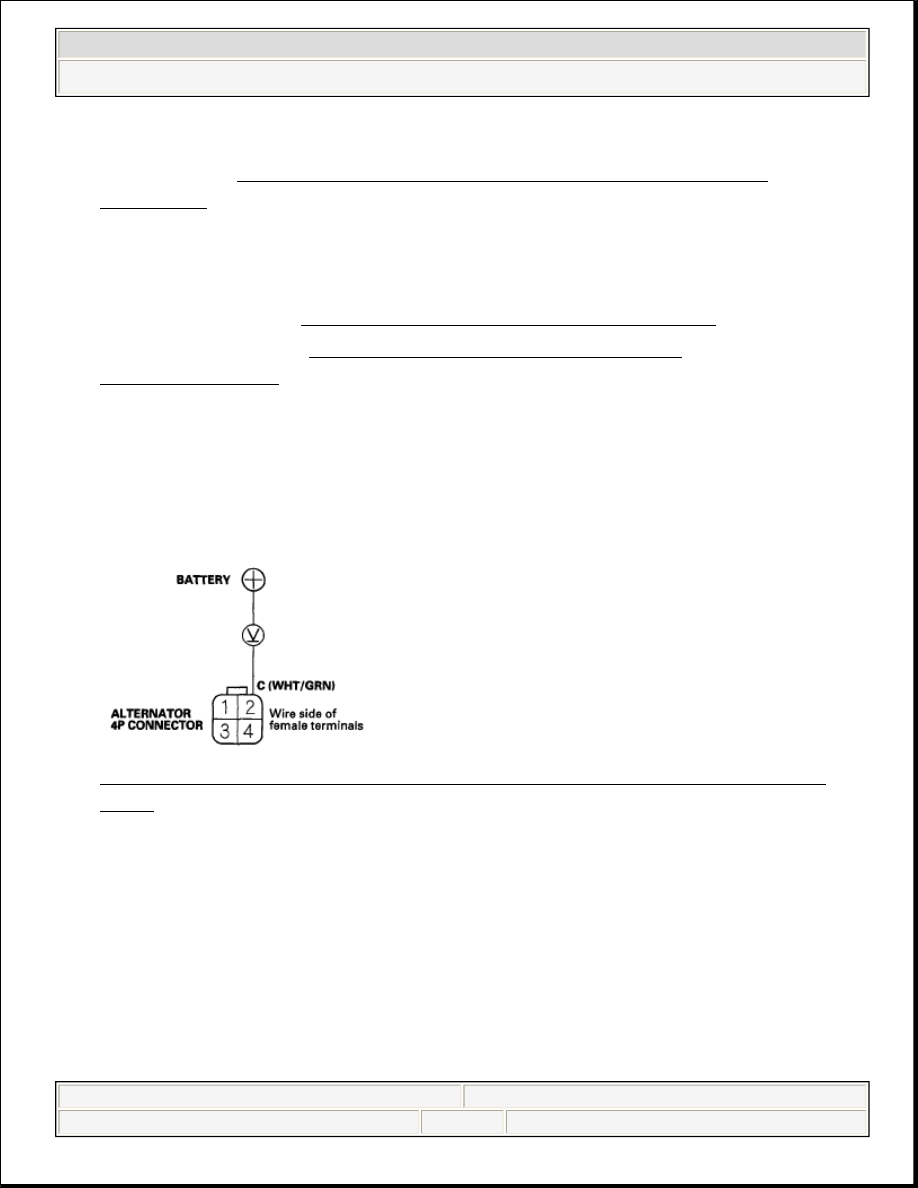

Fig. 7: Identifying Voltage Between Alternator 4P Connector Terminal
No. 2
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 1 V or less?

YES -Go to step 11.

NO -Go to step 8.

8. Jump the SCS line with the HDS, then turn the ignition switch OFF.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)



































9. Disconnect ECM/PCM connector B (44P).

10. Check for continuity between ECM/PCM connector terminal B41 and body

ground.

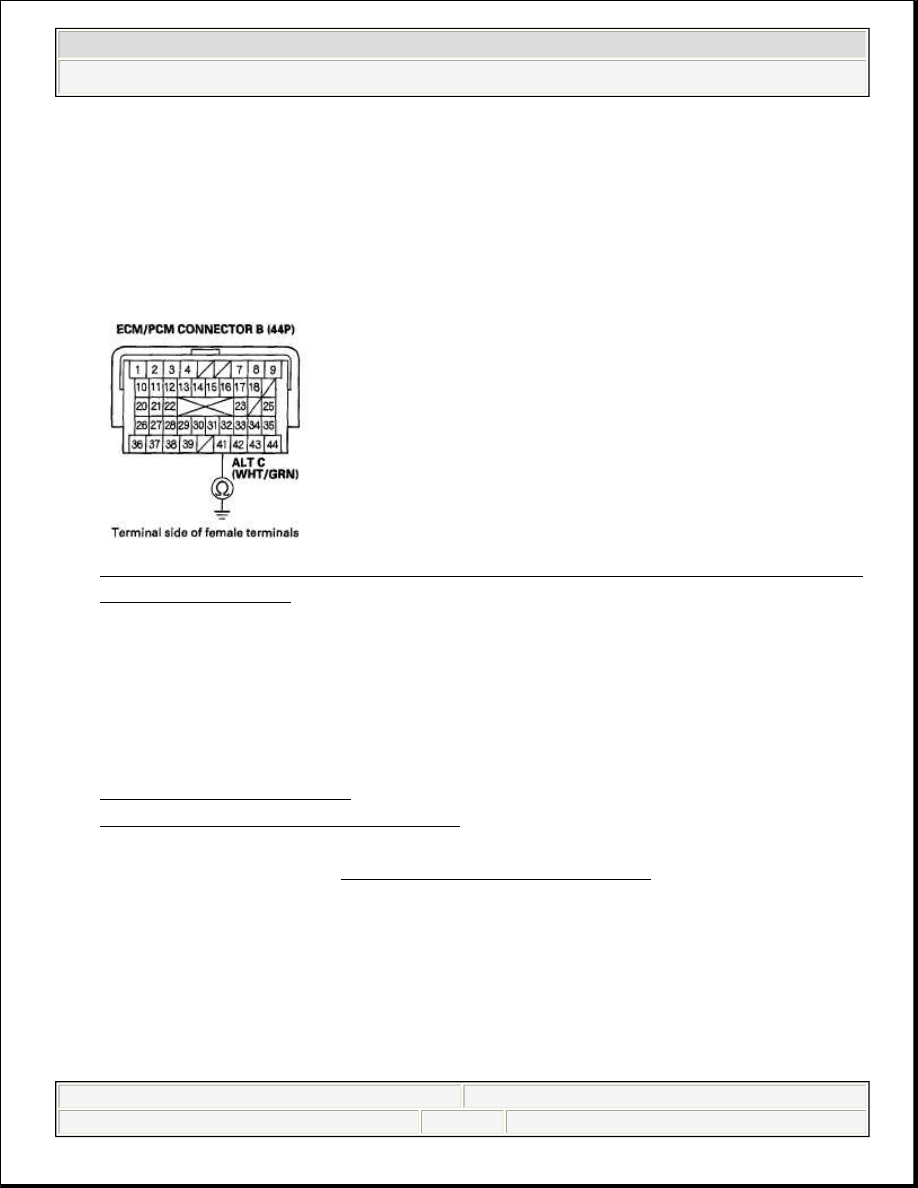

Fig. 8: Checking Continuity Between ECM/PCM Connector Terminal B41
And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short in the wire between the alternator and the ECM/PCM.

NO -Update the ECM/PCM if it does not have the latest software (see
UPDATING ECM/PCM ), or substitute a known-good ECM/PCM (see
SUBSTITUTING THE ECM/PCM ), then recheck. If the
symptom/indication goes away with a known-good ECM/PCM, replace the
original ECM/PCM (see ECM/PCM REPLACEMENT ).

11. Jump the SCS line with the HDS, then turn the ignition switch OFF.

12. Disconnect ECM/PCM connector B (44P).

NOTE:

This step must be done to protect the ECM/PCM from
damage.

NOTE:

This step must be done to protect the ECM/PCM from
damage.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)



































13. Check for continuity between ECM/PCM connector terminal B41 and

alternator 4P connector terminal No. 2.

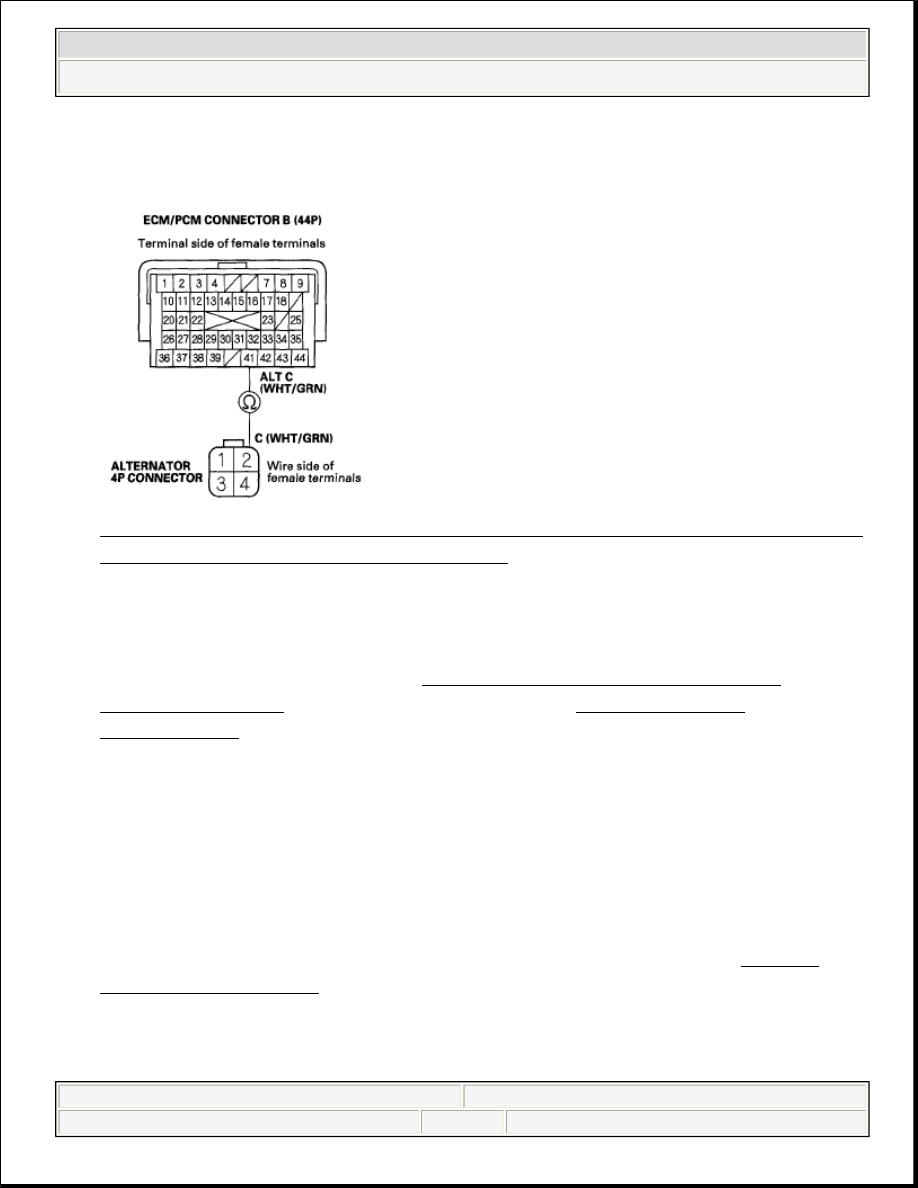

Fig. 9: Checking Continuity Between ECM/PCM Connector Terminal B41
And Alternator 4P Connector Terminal
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace the alternator (see ALTERNATOR REMOVAL AND
INSTALLATION ), or repair the alternator (see ALTERNATOR
OVERHAUL ).

NO -Repair open in the wire between the alternator and the ECM/PCM.

DRIVE BELT INSPECTION

1. Inspect the belt for cracks and damage. If the belt is cracked or damaged,

replace it.

2. Check that the auto-tensioner indicator (A) is within the standard range (B) as

shown. If it is out of the standard range, replace the drive belt (see DRIVE
BELT INSPECTION ). After you inspected or replaced the drive belt, go to
step 3.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (R18A1) - Civic (All Except Hybrid)



































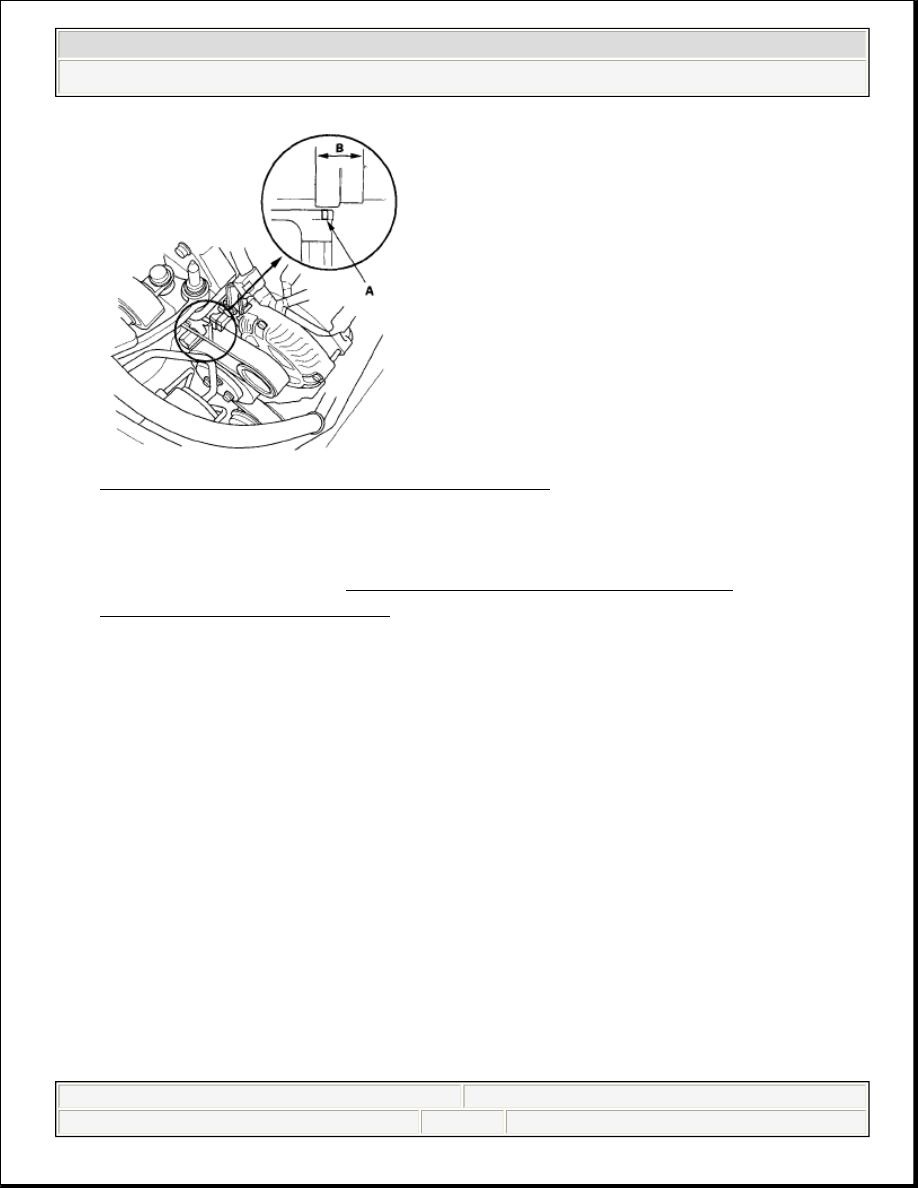

Fig. 10: Checking Auto-Tensioner Indicator
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. If the maintenance minder required to inspect the drive belt, reset the

maintenance minder (see RESETTING THE MAINTENANCE
INFORMATION DISPLAY ), and this procedure is complete.

DRIVE BELT REMOVAL/INSTALLATION

1. Set a long-handled, boxed-end wrench on the drive belt auto-tensioner from

above the engine. Slowly turn the wrench in the direction shown, then remove
the drive belt.

NOTE:

This is a hydraulic type auto-tensioner; you must turn
the wrench slowly.



2008 Honda Civic GX
