312

Техническое обслуживание

Приборы освещения и световой сигнализации

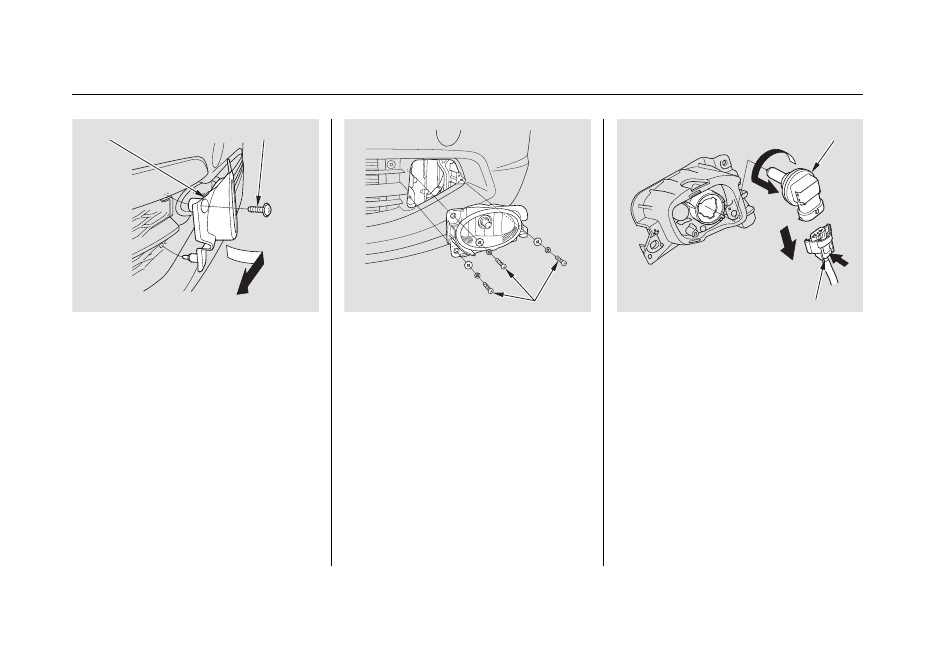

2.  Для того чтобы снять противотуманную

фару в сборе, выверните винты с
помощью крестовой отвертки. Затем
осторожно снимите фару с бампера.

3.  Нажмите на лапку фиксатора и

снимите электрический разъем с
патрона лампы, потянув его вниз.

4.  Поверните лампу на четверть оборота

против часовой стрелки и снимите ее.

ПРОДОЛЖЕНИЕ

КРЫШКА

ВИНТ

ВИНТЫ

Для некоторых вариантов
исполнения автомобиля

ЛАМПА

ЛАПКА ФИКСАТОРА

313

Техническое обслуживание

Приборы освещения и световой сигнализации

5.  Установите новую лампу и поверните

ее на четверть оборота по часовой
стрелке, чтобы зафиксировать лампу
в нужном положении.

6.  Вставьте электрический разъем в

патрон лампы. Убедитесь в том, что
разъем до конца вошел в патрон.

7.  Включите передние противотуманные

фары, чтобы проверить исправность
новой лампы.

8.  Установите на бампер

противотуманную фару в сборе и
надежно зафиксируйте ее винтами.

9.  Установите на бампер крышку

противотуманной фары таким
образом, чтобы лапка фиксатора
зафиксировалась на кронштейне.
Надежно затяните винт.

Замена ламп в плафонах освещения
салона
Плафоны освещения салона и плафоны
местного освещения (если имеются) раз-
бираются одним и тем же способом.

1.  Снимите рассеиватель плафона, поддев

его пилкой для ногтей или небольшой
отверткой. Не следует поддевать
кромку корпуса плафона, которая
окружает рассеиватель.

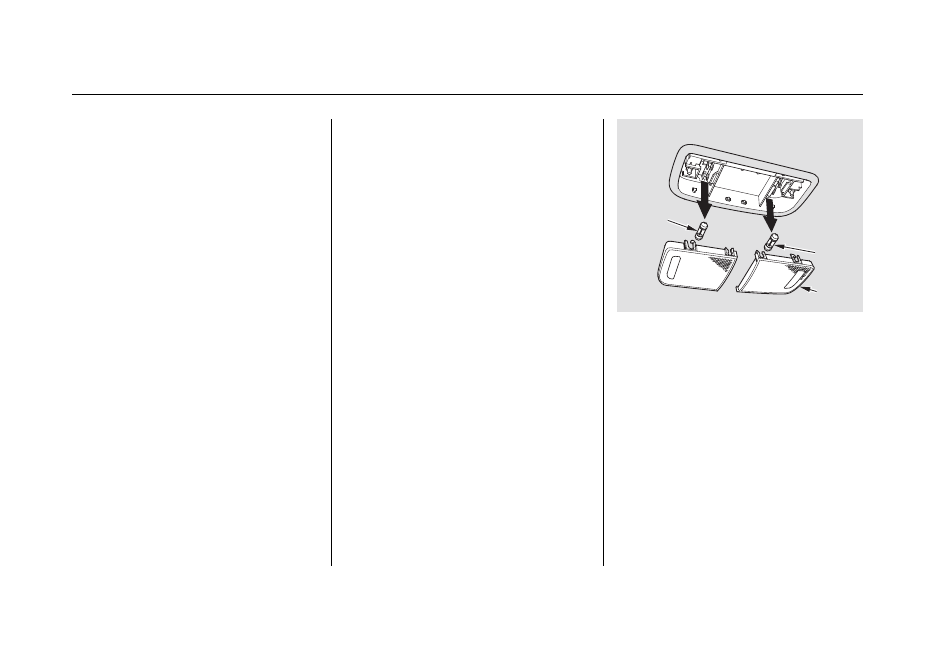

Плафоны местного освещения:

Подденьте рассеиватели обоих плафонов
с внутренней стороны.

ПЛАФОНЫ МЕСТНОГО
ОСВЕЩЕНИЯ

ЛАМПА

ЛАМПА

РАССЕИВАТЕЛЬ

Для некоторых вариантов
исполнения автомобиля

314

Техническое обслуживание

Приборы освещения и световой сигнализации

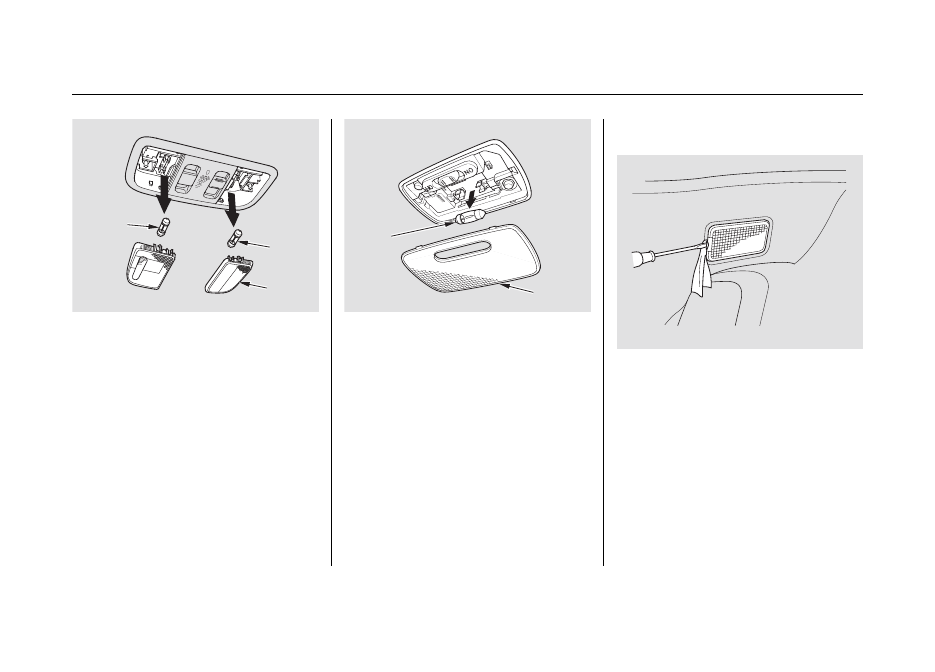

Потолочный плафон:
Подденьте переднюю часть рассеивателя,
с двух сторон.

2.  Извлеките лампу из металлического

держателя, не поворачивая ее.

3.  Вставьте новую лампу в металлический

держатель. Установите на место
рассеиватель до щелчка.

Замена лампы освещения багажного
отделения

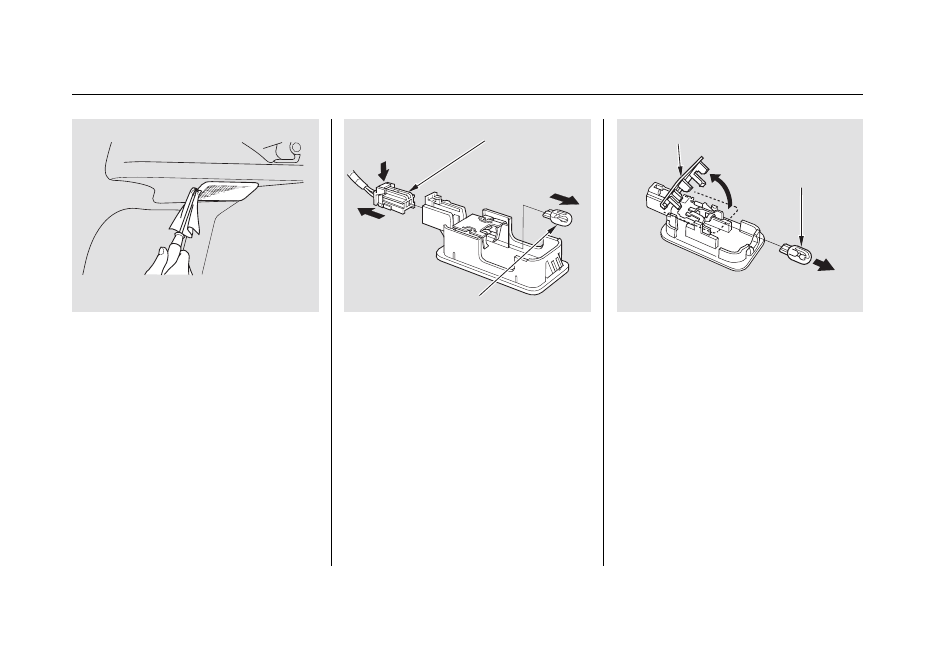

1.  Откройте заднюю подъемную дверь.

Положите кусочек ткани на задний край
плафона. Снимите плафон в сборе, осто-
рожно поддев его небольшой отверткой
с плоским жалом.

ПРОДОЛЖЕНИЕ

ЛАМПА

ЛАМПА

ЛАМПА

РАССЕИВАТЕЛЬ

РАССЕИВАТЕЛЬ

ЗАДНИЙ ПОТОЛОЧНЫЙ ПЛАФОН

Для автомобилей, оснащенных

солнцезащитной шторкой

Для автомобилей без полки

багажного отделения

315

Техническое обслуживание

Приборы освещения и световой сигнализации

2.  Отсоедините электрический разъем.



Для некоторых вариантов исполнения
автомобиля



Снимите пластмассовую крышку,
повернув ее вверх.

3.  Извлеките лампу из металлического

держателя, не поворачивая ее.

4.  Вставьте новую лампу в металлический

держатель. Подсоедините
электрический разъем и осторожно
установите плафон на место до щелчка.

ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ

Для автомобилей с полкой багажного отделения

ЛАМПА

ЛАМПА

ПЛАСТМАССОВАЯ
КРЫШКА
