308

Техническое обслуживание

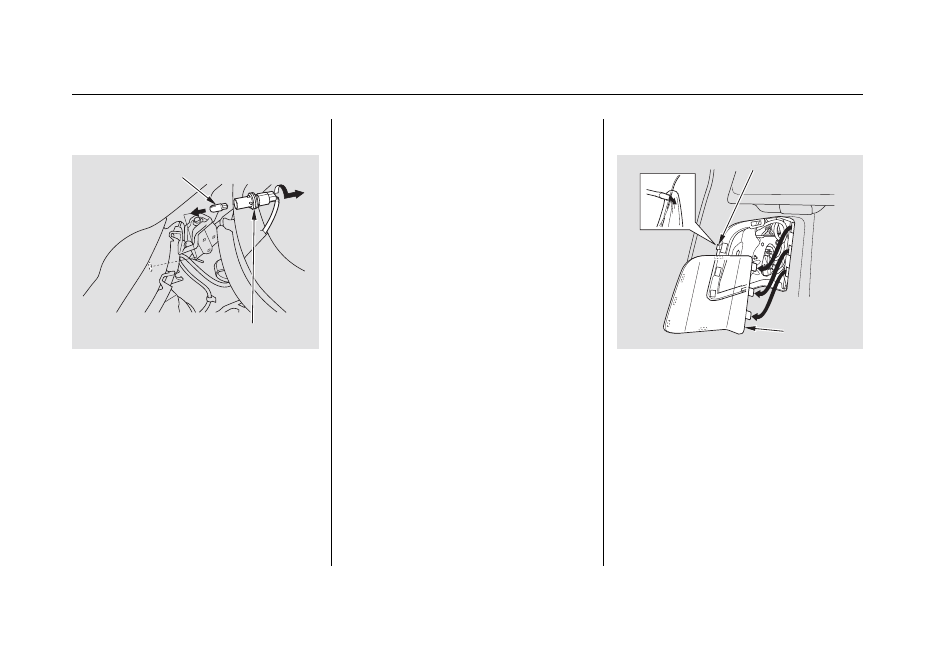

Замена лампы переднего габаритного
фонаря

1. Откройте капот.

2.  Поверните патрон на четверть оборота

против часовой стрелки и снимите его.

3.  Не поворачивая лампу, извлеките ее

из патрона. Вставьте новую лампу в
патрон до упора.

4.  Установите патрон с лампой в корпус

фары. Поверните его по часовой
стрелке для фиксации.

5.  Включите освещение и проверьте

исправность новой лампы.

Замена ламп в задних комбинированных
фонарях

1.  Откройте заднюю подъемную дверь.

Подложите кусок ткани на край
крышки. Снимите крышку, аккуратно
поддев ее в центральной части
небольшой отверткой с плоским жалом.

2.  Определите, какая из трех ламп

перегорела: лампа заднего хода,
лампа указателя поворота или лампа
заднего противотуманного фонаря
(установлена только со стороны
водителя).

ПРОДОЛЖЕНИЕ

Приборы освещения и световой сигнализации

ЛАМПА

ПАТРОН

ВЫСТУП

КРЫШКА

309

Техническое обслуживание

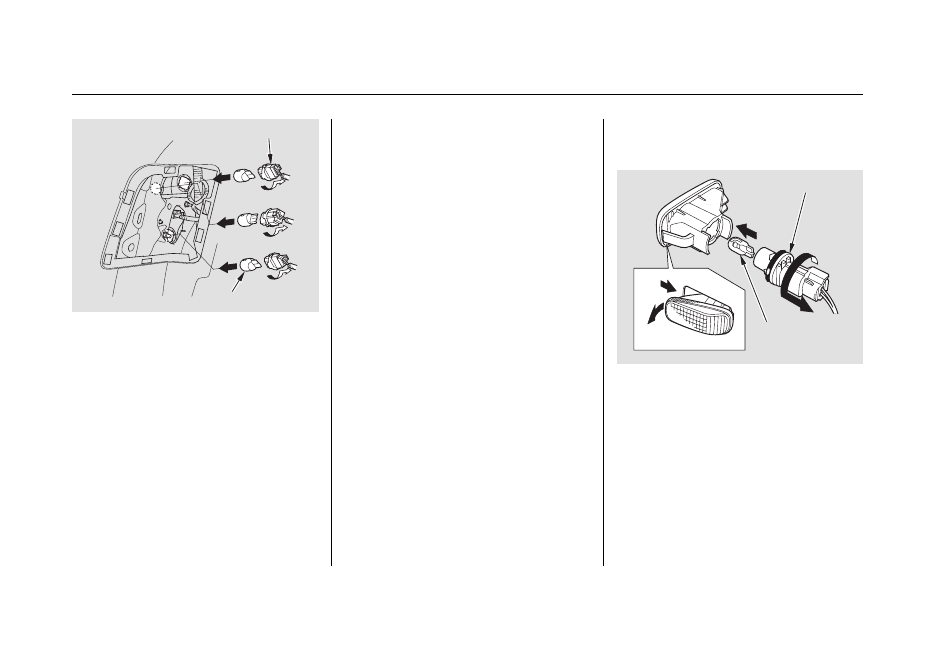

Замена лампы бокового повторителя
указателей поворота (для некоторых
вариантов исполнения автомобиля)

1.  Нажмите на боковой повторитель

указателей поворота в направлении
задней части автомобиля, чтобы снять
его с кузова автомобиля.

2.  Поверните патрон на четверть оборота

против часовой стрелки и выньте его из
плафона.

Приборы освещения и световой сигнализации

5.  Установите новую лампу в патрон.

6.  Включите освещение и проверьте

исправность новой лампы.

7.  Вставьте патрон в комбинированный

фонарь и поверните его по часовой
стрелке, пока он не зафиксируется.

8.  Установите на место крышку фонаря.

3.  Поверните патрон на четверть оборота

против часовой стрелки и выньте его.

4.  Выньте из патрона перегоревшую

лампу, не поворачивая ее.

Со стороны водителя

ПАТРОН

ПАТРОН

ЛАМПА

ЛАМПА

310

Техническое обслуживание

Приборы освещения и световой сигнализации

3.  Не поворачивая лампу, извлеките ее из

патрона. Вставьте новую лампу в пат-
рон до упора.

4.  Вставьте патрон в отверстие плафона

и поверните его по часовой стрелке для
фиксации.

5.  Включите освещение и проверьте

исправность новой лампы.

6.  Вставьте боковой повторитель

указателей поворота в отверстие кузова,
начиная с задней его стороны. Нажмите
до щелчка на переднюю бокового
повторителя.

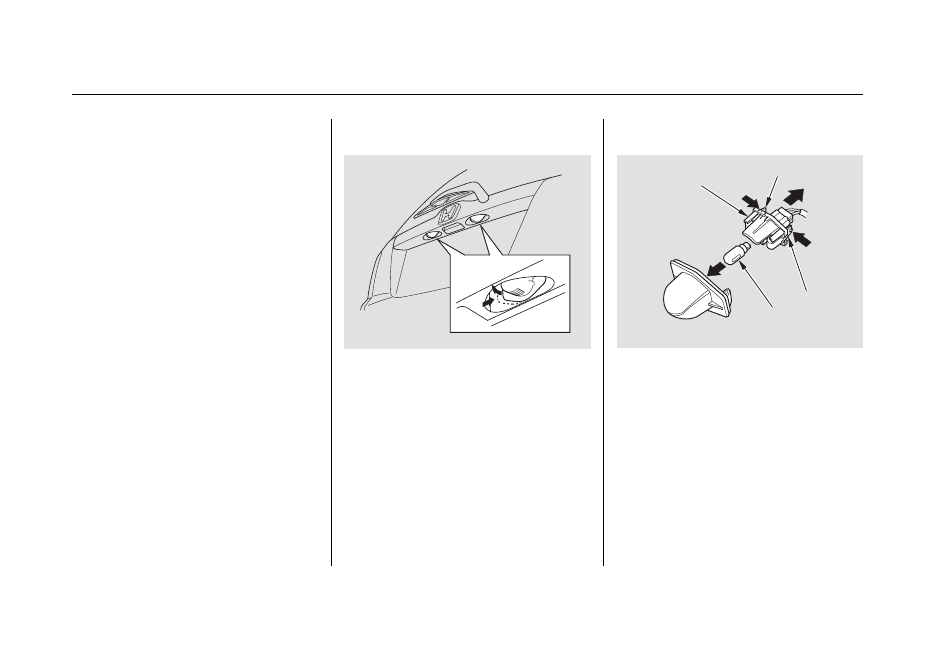

Замена лампы фонаря освещения заднего
регистрационного знака

1.  Нажмите вправо на фонарь освещения

заднего регистрационного знака и
снимите его с задней подъемной двери.

2.  Выньте патрон с перегоревшей лампой

из корпуса фонаря, нажав на лапки
фиксатора, расположенные по обеим
сторонам патрона.

3.  Не поворачивая лампу, извлеките ее из

патрона. Вставьте новую лампу в пат-
рон до упора.

ПРОДОЛЖЕНИЕ

ПАТРОН

ЛАПКА
ФИКСАТОРА

ЛАПКА
ФИКСАТОРА

ЛАМПА

311

Техническое обслуживание

Приборы освещения и световой сигнализации

4.  Включите габаритные фонари и

проверьте исправность новой лампы.

5.  Вставьте фонарь освещения заднего

регистрационного знака в заднюю
подъемную дверь, начиная с правой его
стороны. Нажмите на левую сторону
фонаря до его фиксации.

Замена лампы передней противотуманной
фары (для некоторых вариантов
исполнения автомобиля)

В фарах автомобиля используются гало-
генные лампы. Заменяя перегоревшую
лампу, держите новую лампу только за ее
пластмассовый цоколь, не трогайте сте-
клянную колбу пальцами и оберегайте ее
от контакта с твердыми предметами. Если
на колбе лампы оказались жировые следы
пальцев, протрите ее чистой тканью, смо-
ченной в спирте.

ВНИМАНИЕ

Во время работы галогенные лампы силь-
но нагреваются. Поэтому наличие на кол-
бе лампы следов масла, загрязнений или
царапины может быстро вывести лампу из
строя из-за перегрева.

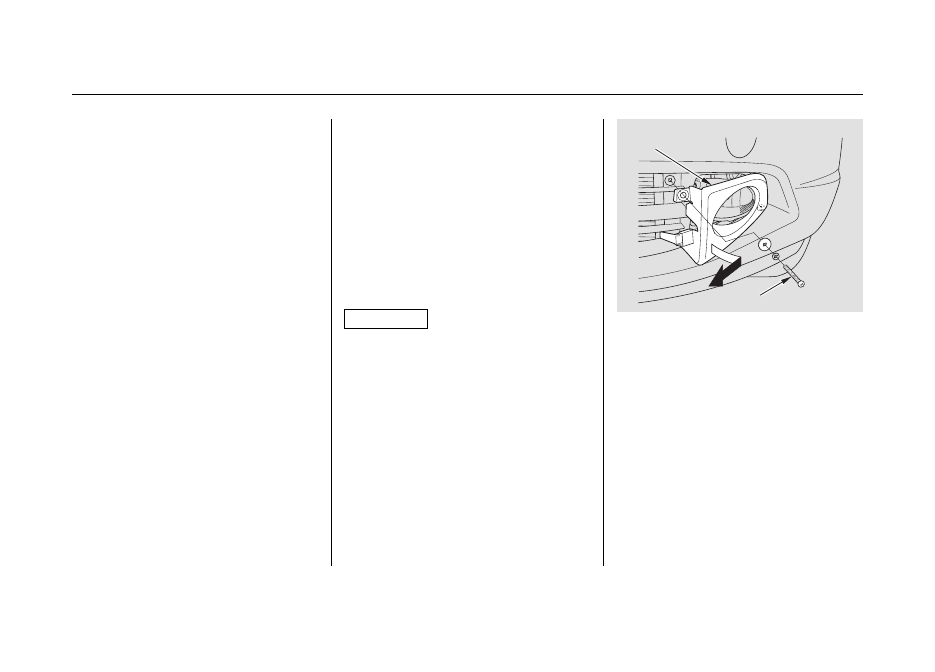

1.  Для того чтобы снять крышку передней

противотуманной фары, выверните
винт с помощью крестовой отвертки.
Отодвиньте от бампера крышку со
стороны расположения винта и затем
осторожно снимите крышку с бампера.

КРЫШКА

ВИНТ
