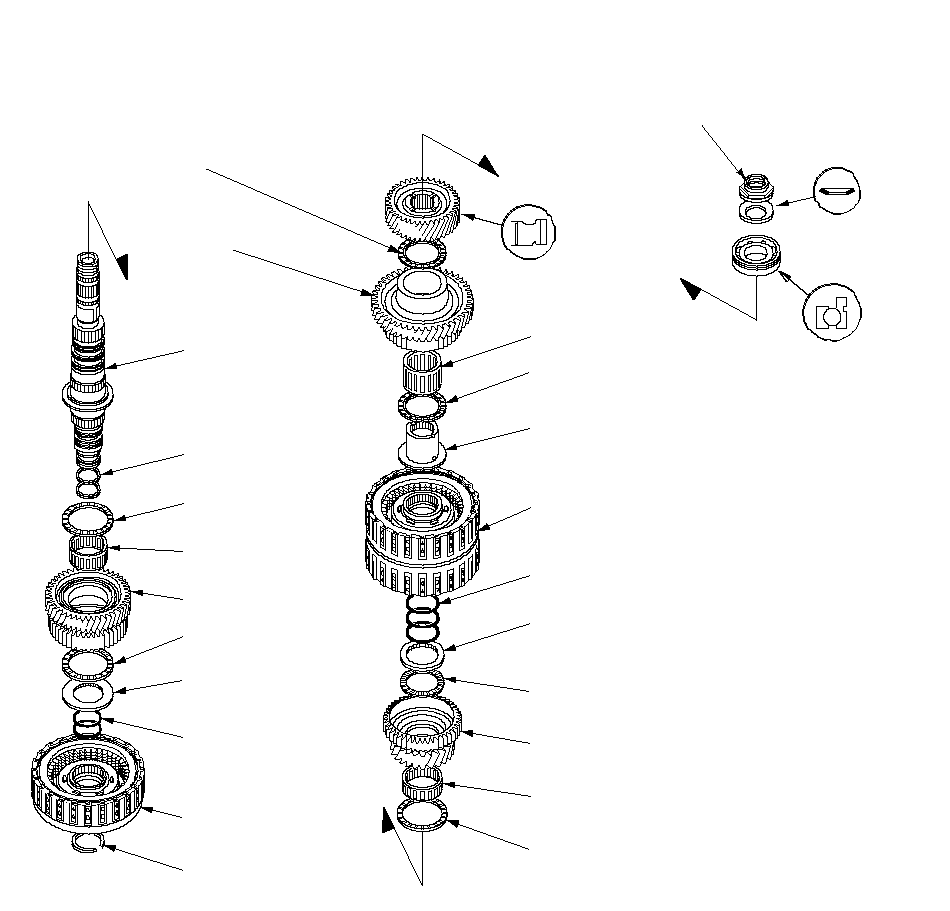

Для фрикциона 1-й передачи двигателя R20A3: Снимите
упорную пластину фрикциона (А), диски фрикциона (В) (5),
волнистые диски (С) (5) и волнистую пружину (D) из
барабана фрикциона 1-й передачи (Е).
Для фрикциона 2-й передачи двигателя R20A3: Снимите
упорную пластину фрикциона (А), диски фрикциона (В) (5),
волнистые диски (С) (3), плоскую пластину (2 мм) (D)
(1), толстую пластину (4 мм) (Е) и волнистую пружину (F)
из барабана фрикциона 2-й передачи (G).
Нанесите метку на толстую (2 мм) пластину.
Для фрикциона 3-й передачи двигателя R20A3: Снимите
торцевую пластину фрикциона (А), диски фрикциона (B)
(5), волнистые пластины фрикциона (С) (3), плоскую
пластину фрикциона(D) (2) и волнистую пружину (Е) с
барабана фрикциона 3-й передачи (F).
Нанесите метки на плоские пластины.
Для фрикциона 1-ой передачи модели двигателя K24Z3:
Снимите торцевую пластину фрикциона (А), диски фрикциона
(B) (5), волнистые пластины фрикциона (С) (4), плоскую
пластину фрикциона (D) (1) и волнистую пружину (Е) с
барабана фрикциона 1-й передачи (F).
Нанесите метку на плоскую пластину.
Для фрикциона 2-ой передачи модели двигателя K24Z3:
Снимите торцевую пластину фрикциона (А), диски фрикциона
(B) (6), волнистые пластины фрикциона (С) (5), плоскую
пластину фрикциона (D) (1) и волнистую пружину (Е) с
барабана фрикциона 2-й передачи (F).
Нанесите метку на плоскую пластину.
Для фрикциона 3-ей передачи модели двигателя K24Z3:
Снимите торцевую пластину фрикциона (А), диски фрикциона
(B) (6), волнистые пластины фрикциона (С) (5), плоскую
пластину фрикциона (D) (1) и волнистую пружину (Е) с
барабана фрикциона 3-й передачи (F).
Нанесите метку на плоскую пластину.
Снимите упорную пластину фрикциона (А), диски фрикциона
(В) (4), волнистые диски (С) (4) и волнистую пружину (D)
из барабана фрикциона 4-й передачи (Е).
Снимите упорную пластину фрикциона (А), диски фрикциона
(В) (4), волнистые диски (С) (4) и волнистую пружину (D)
из барабана фрикциона 5-й передачи (Е).
Установите приспособления для сжатия пружины фрикциона и
приспособление для сборки фрикциона 10.
Установите ручку устройства для сжатия клапанной пружины
(А) на фиксаторы пружин (В) фрикционов 1-й, 2-й и 3-й
передач, так чтобы она воздействовала на возвратную
пружину фрикциона (С).
Убедитесь, что специальный инструмент (А) полностью
контактирует с тарелкой пружины (В) фрикционов 4-ой и
5-ой передачи.
Проверьте размещение приспособления для сжатия пружины
фрикциона. Если хотя бы один упор приспособления для
сжатия пружины фрикциона опирается на кромки тарелки,
оно может быть повреждено.
Сожмите возвратную пружину так, чтобы стопорное кольцо
могло быть извлечено.
Снимите стопорное кольцо при помощи щипцов.
Снимите приспособления для сжатия пружины фрикциона и
приспособление для сборки фрикциона 10.
Снимите стопорное кольцо (А), тарелку (В) и возвратную
пружину (С).
Протрите ветошью вокруг барабана фрикциона и извлеките
поршень, подавая сжатый воздух в гидравлические каналы.
Заткните другие каналы при подаче сжатого воздуха.
Снимите поршень, затем снимите кольца поршней фрикционов
4-ой и 5-ой передачи.
Снимите поршень, затем снимите уплотнительные кольца с
барабанов фрикционов 1-й, 2-й и 3-й передач, затем
снимите уплотнительные кольца с каждого из поршней
фрикционов.
