Передняя подвеска - Передний амортизатор и пружина



Передний амортизатор и пружина

Ремонт



Совет: приведенные процедуры ремонта относятся к левой стороне (FL), ремонт правой
стороны (RL) идентичен.

1.  Снимите передние колеса.
2.  Снимите переднее левое крепление

стабилизатора [64000097](рис.214).

Снимите гайки и снимите крепление стабилизатора с
амортизатора.
Совет: если шарнир вращается с гайками,

зафиксируйте болты шестигранным ключом
(6mm).

3.  Снимите передний амортизатор и пружину.

(a) Снимите болты, и отсоедините тормозной шланг и скобу

жгута проводов датчика скорости ABS (рис.215)

(b) Снимите 2 гайки и 2 болта под амортизатором (рис.216).

(c) Снимите 3 гайки над амортизатором (рис.217).
(d) Снимите амортизатор и пружину.



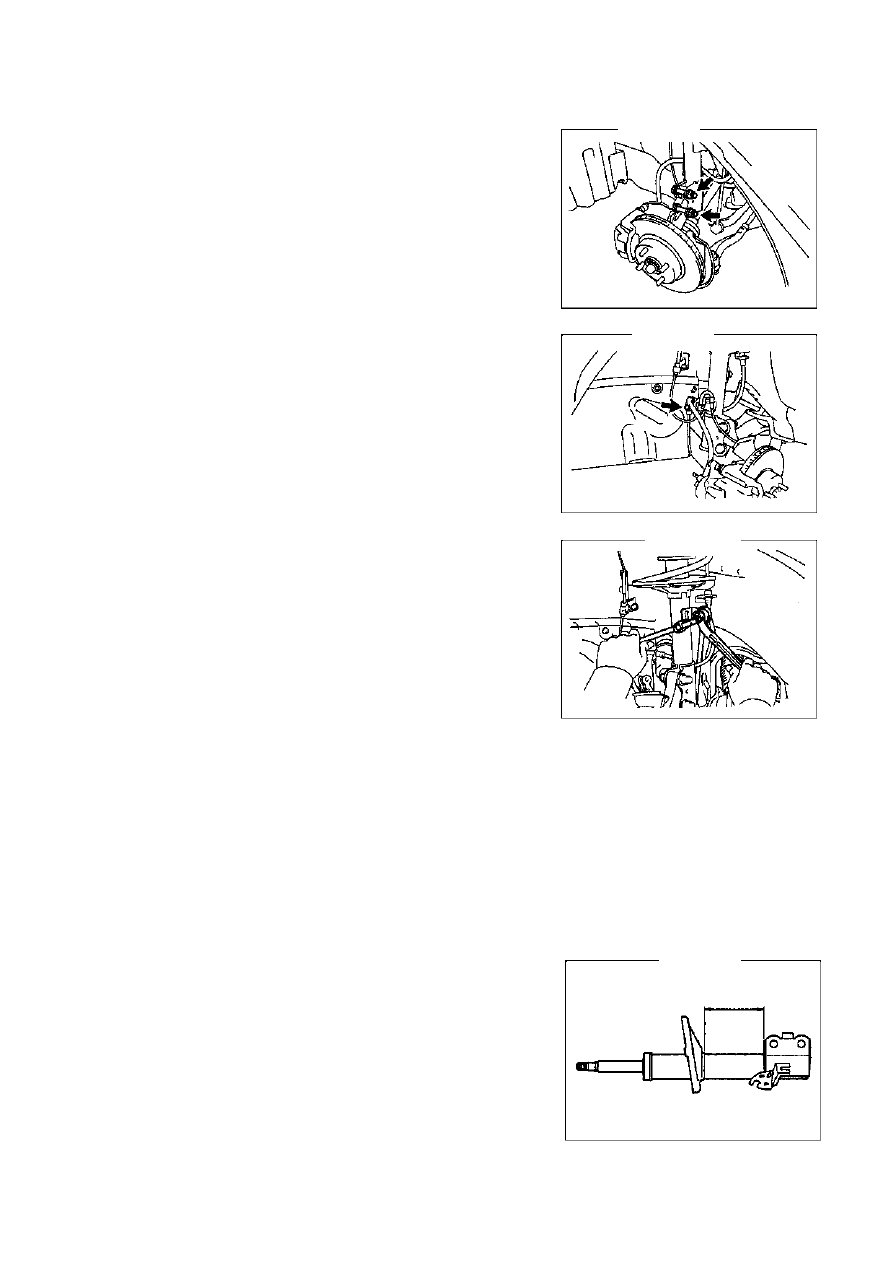

Рис.214.

Рис.215.

Рис.216.

Рис.217.



87

Передняя подвеска - Передний амортизатор и пружина



4. Закрепите передний амортизатор и пружину.

Установите 2 гайки и 1 болт на скобу амортизатора, и
закрепите их тисками (см. рис.218).

5. Снимите передний левый амортизатор
[61001036].



(a) Сожмите пружину при помощи специального
инструмента рисунок 219.

Примечание: не используйте пневматический ключ,

вы можете повредить специальный
инструмент.

(b) Снимите крышку верхнего подшипника амортизатора.

(c) Закрепите тарелку пружины и снимите гайки при
помощи специального инструмента (рис.220).

(d) Снимите верхний подшипник амортизатора,

пылезащитное кольцо, верхний изолятор, пружину,
ограничительный блок и нижний изолятор.

6.  Проверьте левый амортизатор
[61001036](рис.221)



Нажмите  и  вытащите  шток  амортизатора,  проверьте
нестандартное

сопротивление

или

звуки.

При

обнаружении неполадок, замените амортизатор.

7.  Установите левый амортизатор [61001036].

(a) Установите нижний изолятор амортизатора.
(b) Установите ограничительный блок штока.
(c) Сожмите пружину при помощи специального
инструмента (рис.222).

Примечание: не используйте пневматический ключ,
вы можете повредить специальный инструмент.

(d) Установите пружину на амортизатор.

Совет:   Установите нижний конец пружины в

углубление тарелки амортизатора.



Спец. инст-т

Спец.
инстр-т

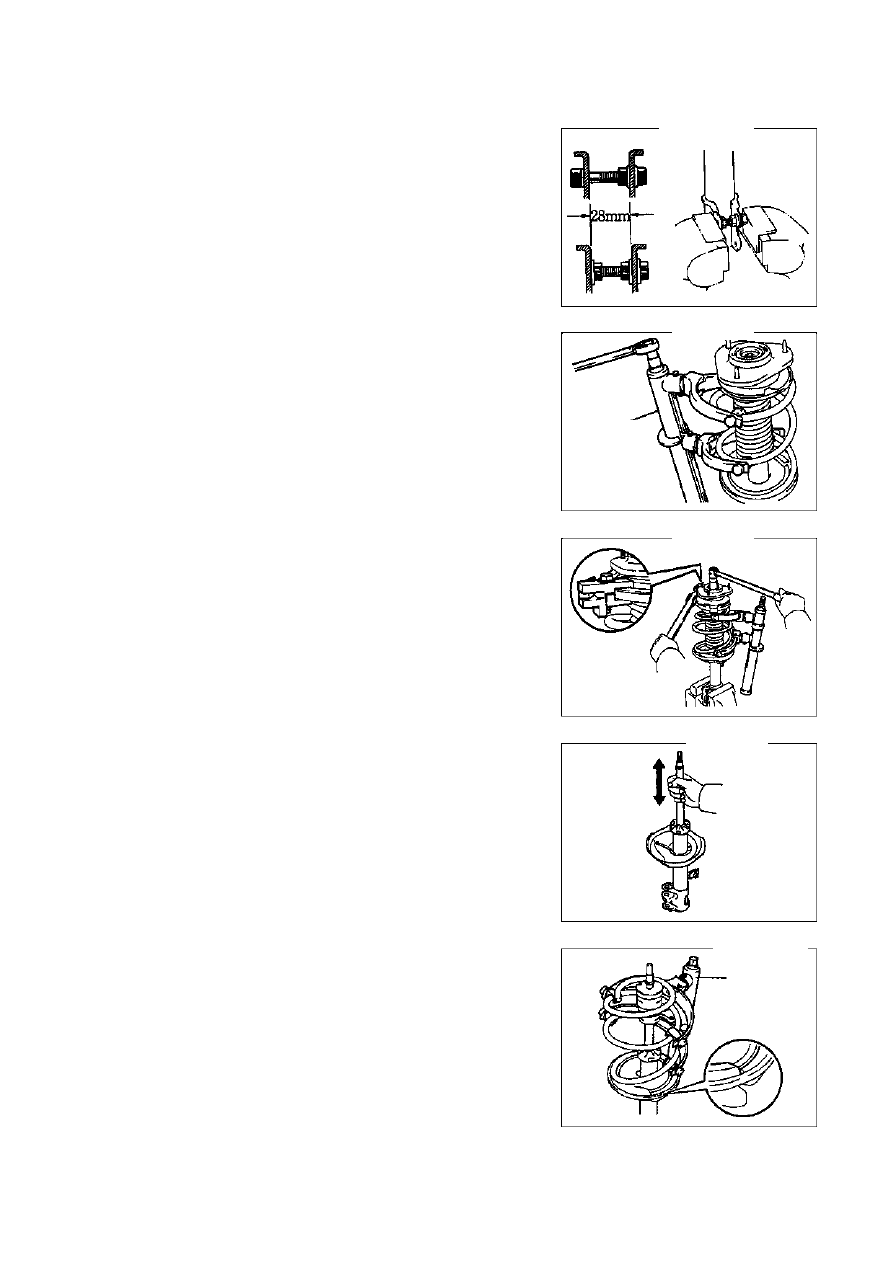

Рис.218.

Рис.219.

Рис.220.

Рис.221.

Рис.222.



88

Передняя подвеска - Передний амортизатор и пружина

(e) Как показано на рисунке, установите верхний изолятор
(рис.223).

(f)  Установите тарелку пружины на амортизатор меткой

от автомобиля (рис.224).

(g) Установите новое пылезащитное кольцо и верхний
подшипник амортизатора.

(h) Закрепите верхний подшипник амортизатора при

помощи специального инструмента, и установите
новые гайки. Момент затяжки: 47 ± 5 Нм (рис.225).

(i) Снимите специальный инструмент.

(j) Установите пыльник.

(k) Нанесите смазку на верхний подшипник амортизатора
(рис.226).

Примечание: не наносите смазку на резиновую

поверхность верхнего подшипника.

8. Установите передний амортизатор и пружину.

(a) Установите 3 гайки над амортизатором.

Момент затяжки: 39 ± 3 Нм (рис.227).

(b) Установите 2 болта амортизатора.

наружу



наружу

Смазка



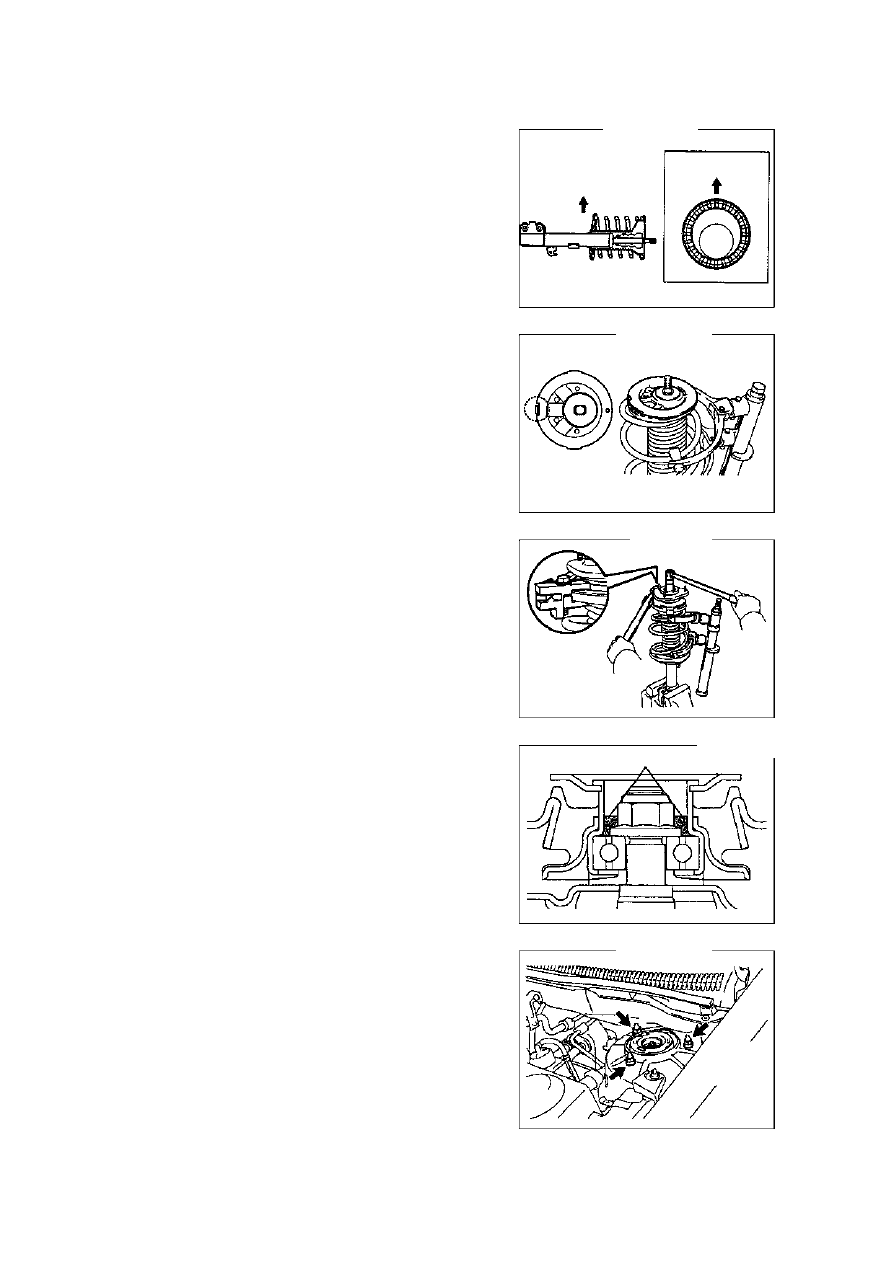

Рис.223.

Рис.224.

Рис.225.

Рис.226.

Рис.227.



89

Передняя подвеска - Передний амортизатор и пружина

(c) Установите 2 гайки нижнего конца амортизатора.

Момент затяжки: 153 ± 10 Нм (рис.228).

Совет: нанесите масло на резьбу гаек.

(d) Установите тормозной шланг и скобу жгута проводов

датчика скорости ABS. Момент затяжки: 19 ± 2 Нм
(рис.229).

9. Установите левое крепление стабилизатора
[64000097](рис.230).

Установите крепление стабилизатора при помощи
гаек. Момент затяжки: 74 ± 5 Нм

Совет:  если шарнир вращается с гайками,

зафиксируйте болты шестигранным ключом
(6mm).

10.

Установите передние колеса.
Момент затяжки: 103 + 10 Нм

10.

Проверьте и отрегулируйте передние колеса



Обслуживание



1. Обслужите передний левый амортизатор.

(a) Полностью вытащите шток амортизатора.
(b) Как  показано  на  рисунке 231просверлите  маленькое

отверстие для выхода внутреннего газа.

Примечания:
#  Будьте осторожны, чтобы внутрь не попала

стружка.

#  Газ не имеет цвета, запаха, нетоксичен.

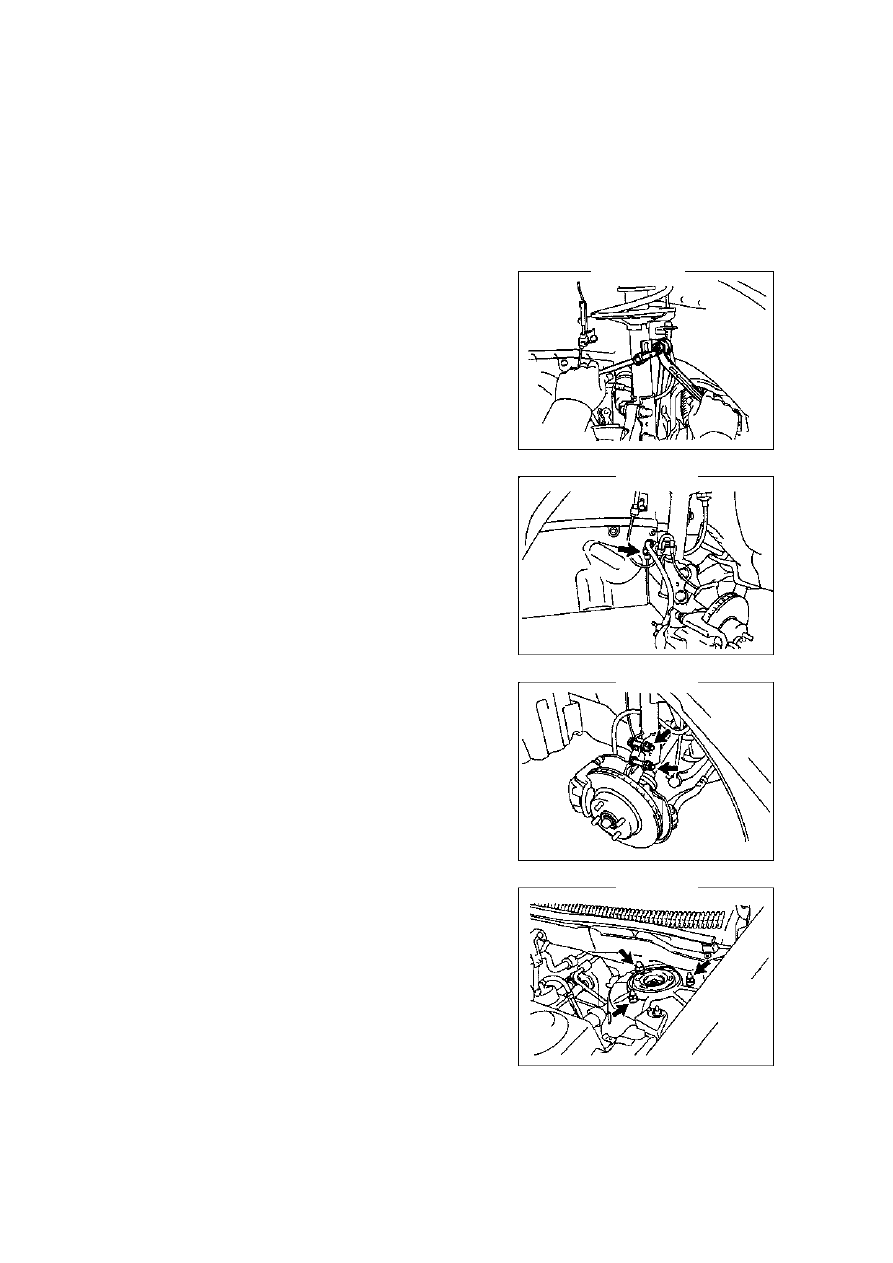

Рис.228.

Рис.229.

Рис.230.

Рис.231.
