Смазывание - система смазывания



Смазывание



Система смазывания

Проверка на автомобиле





4.  Установите масляный манометр (рис.181).

Установите масляный манометр.

5.  Прогрейте автомобиль.
6.  Проверьте давление масла.

Давление масла:



На холостом ходу



> 60

 кПа

При 3000  об./мин.



294-539

кПа

7.  Установите сигнализатор давления масла (рис.182).

(a) Нанесите клей на 2 и 3 виток резьбы сигнализатора.

Клей: Kesaixin 1545.

(b) Установите сигнализатор давления

масла при помощи специального
инструмента.

Момент затяжки: 15 ± 4. 5 Нм
(c) Подключите разъем сигнализатора.

8.  Запустите двигатель и проверьте утечки.



Oil pressure alerter



-Oil манометр

Temperature range in forecasting next

oil Замена



1.  Проверьте уровень масла.

При прогреве двигателя и после остановки через 5
минут, проверьте уровень масла, он должен находиться
между отметками щупа. Если уровень масла слишком
низкий, проверьте утечки и добавьте масло.
Примечание: уровень не должен

превышать верхнюю метку щупа.

2.  Проверьте качество масла.

(a) Проверьте разрушение, примеси воды,

изменение цвета или разжижение масла.

(b) Если качество масла ухудшается, замените его
новым.

Совет: масло: API, SH, SJ, SG или ILSAC.

Рекомендованная вязкость
приведена ниже. Температура
возрастает слева направо.

3.  Снимите сигнализатор давления масла (рис.180).

Рекомендованная вязкость (SAE)

Клей



Диапазон температур замены масла

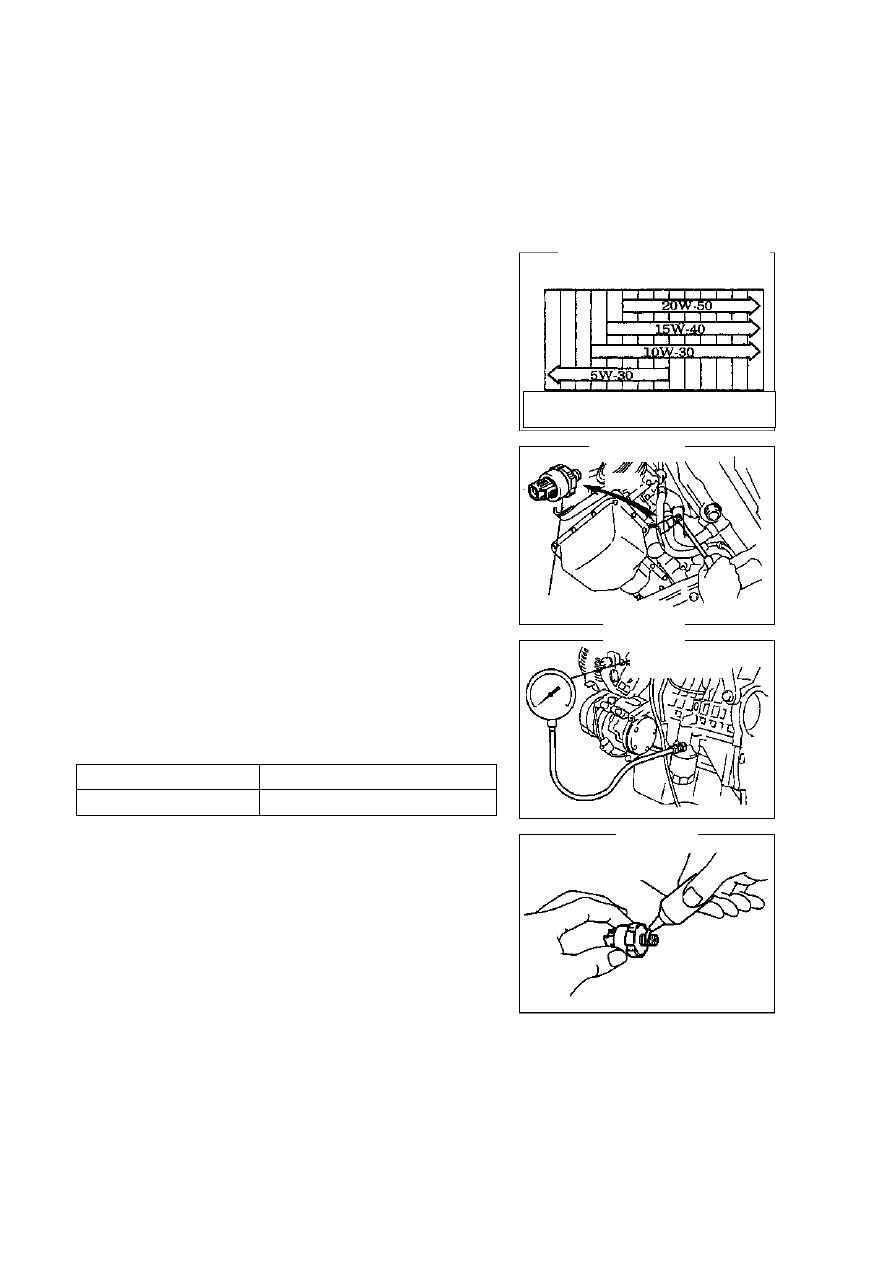

Рис.179.

Рис.180.

Рис.181.

Рис.182.

клей

манометр



71

Смазывание - Масляный фильтр

Масляный фильтр
Замена



Внимание:

•  Длительный или повторный контакт минерального масла с кожей разрушает натуральный

жировой  слой,  что  приводит  к  сухости  кожи  и  раздражению.  Отработанное  масло
потенциально опасно и может вызывать рак кожи.

•  При  замене  масла  двигателя,  всегда  надевайте  защитную  одежду  и  рукавицы,  при

контакте масла с кожей вытирайте руки мыльным раствором.

•  Утилизируйте масло и фильтр согласно предписаниям.

1.  Снимите правую нижнюю крышку двигателя.

2.  Слейте масло двигателя.

3.  Снимите масляный фильтр [4G18-1012100](рис.183).

Снимите масляный фильтр при помощи специального
инструмента.

4.  Установите масляный фильтр (рис.184).

(a) Проверьте и очистите поверхность прилегания
масляного фильтра.
(b) Смажьте прокладку нового фильтра чистым маслом.
(c) Закрутите фильтр руками до касания основания.

(d) Затяните масляный фильтр еще на 3/4 оборота при
помощи специального инструмента.

5.  Установите заглушку слива масла [4G18-1009101].

Очистите заглушку слива масла и установите ее после замены
прокладки. Момент затяжки:   30 ± 5 Нм

6.  Залейте масло двигателя.
7.  Проверьте утечки масла.



Спец. инст-т

3/4 оборота



-Спец. инст-т

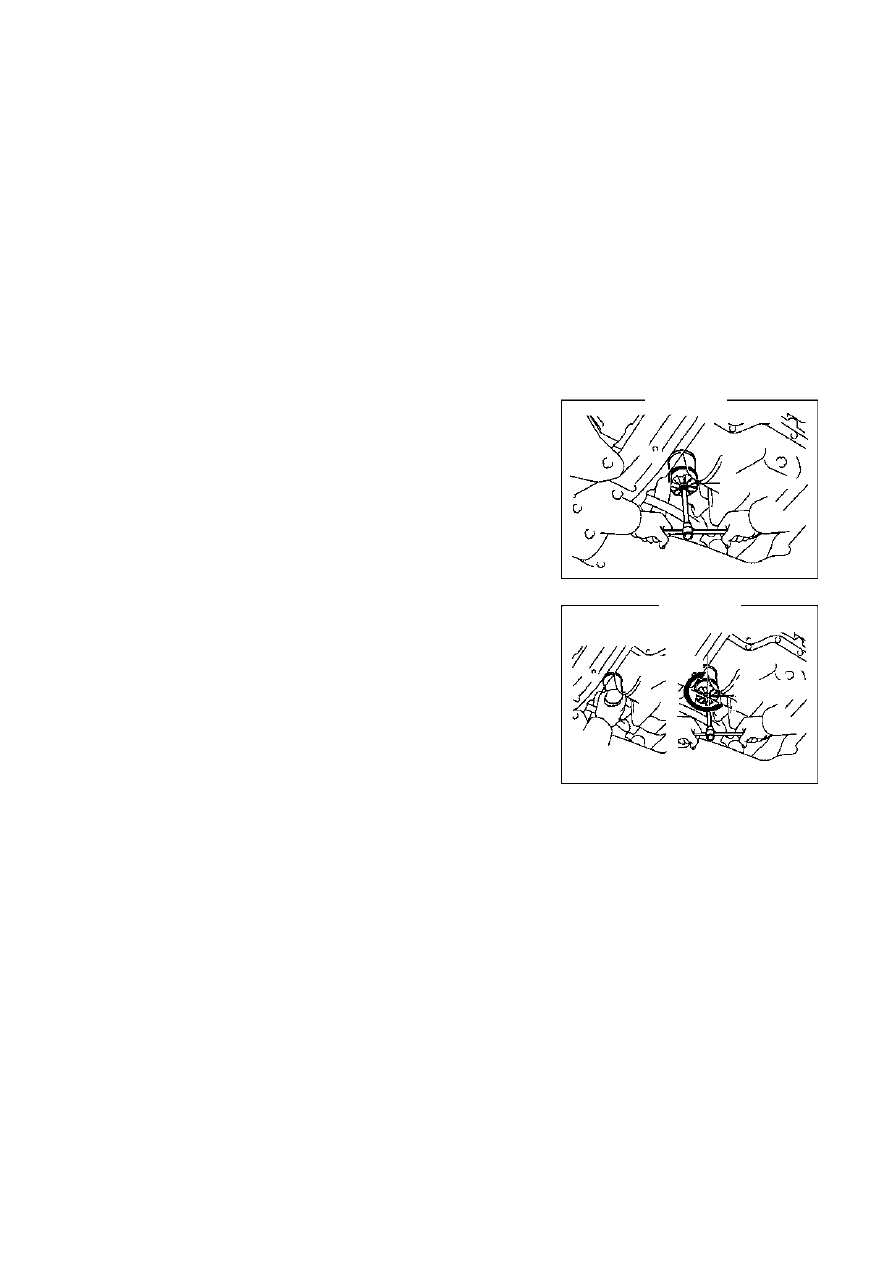

Рис.183

Рис.184.



72

Смазывание - Масляный насос



Масляный насос

Замена



1.  Снимите цепь ГРМ.

2.  Снимите масляный насос [4G18-1011100](рис.185).

Снимите 5 болтов, масляный насос и прокладку насоса.

3. Установите масляный насос (рис.186).

(a) Установите новую прокладку на корпус цилиндра.
(b) Совместите направляющий паз ротора насоса с

выступом коленвала, и надвиньте насос.

(c) Установите насос при помощи 5 болтов.
Момент затяжки:   9 ± 1. 8 Нм



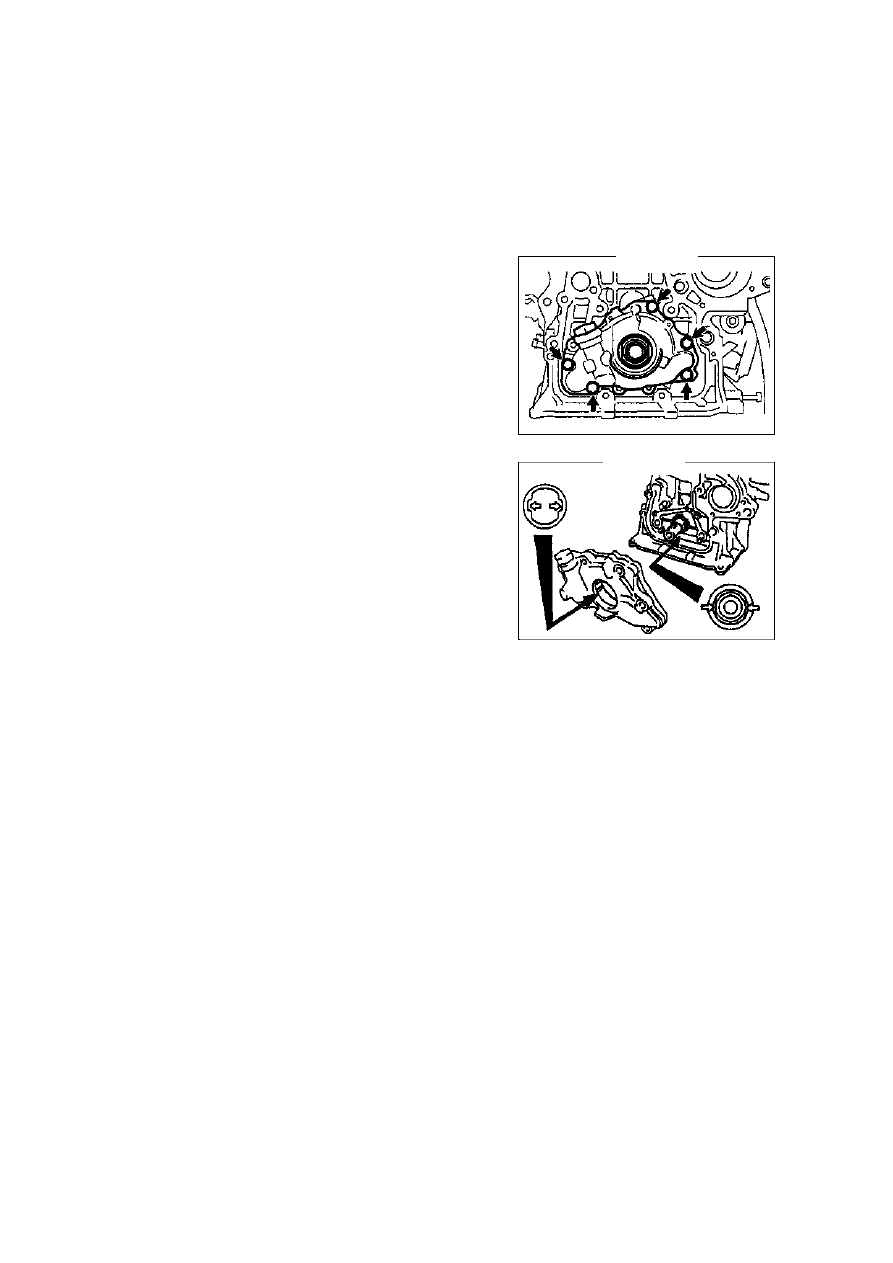

Рис.185.

Рис.186.



73

Зажигание -  Система зажигания

Зажигание



Система зажигания
Проверка



1. Свеча зажигания



(a) Очистите свечу зажигания (рис187).

Давление воздуха: менее 588 кПа. Время: 20 с. и
меньше

(b)  Проверьте  повреждения  свечи  и  изолятора  (рис.188).

При обнаружении неисправностей, замените свечу.
Рекомендованная свеча: Производитель Xianghuoju
Company: K6RTC

(c) Отрегулируйте зазор электрода (рис.189). Зазор: 0.8



мм



Проверка на автомобиле



1.  Датчик фазы

(a) Включите  зажигание,  но  не  запускайте  двигатель,  и

установите

цифровой

мультиметр

в

режим

напряжения  постоянного  тока,  подключите  контакты  к
1 и 3 штырьку датчика и проверьте наличие 12В.

(b) Запустите двигатель, сигнал фазы считывается на 2 штырьке автомобильным
осциллографом.

2.  Датчик скорости

(a) Снимите разъем датчика скорости.
(b) Установите  цифровой  мультиметр  в  режим  омметра  и  подключите  контакты  к 2 и 3 штырьку

датчика, сопротивление при 20°C должно составлять 860 1/2 ±80 ½ Ом.

(c) Подключите разъем датчика скорости.
(d) Установите  цифровой  мультиметр  в  режим  измерения  напряжения  переменного  тока  и

подключите 2 контакта  к 2 и 3 штырьку  датчика,  запустите  двигатель,  в  этот  момент  должен
быть выход напряжения. (Рекомендуется проверять автомобильным осциллографом).



Очиститель

свечи



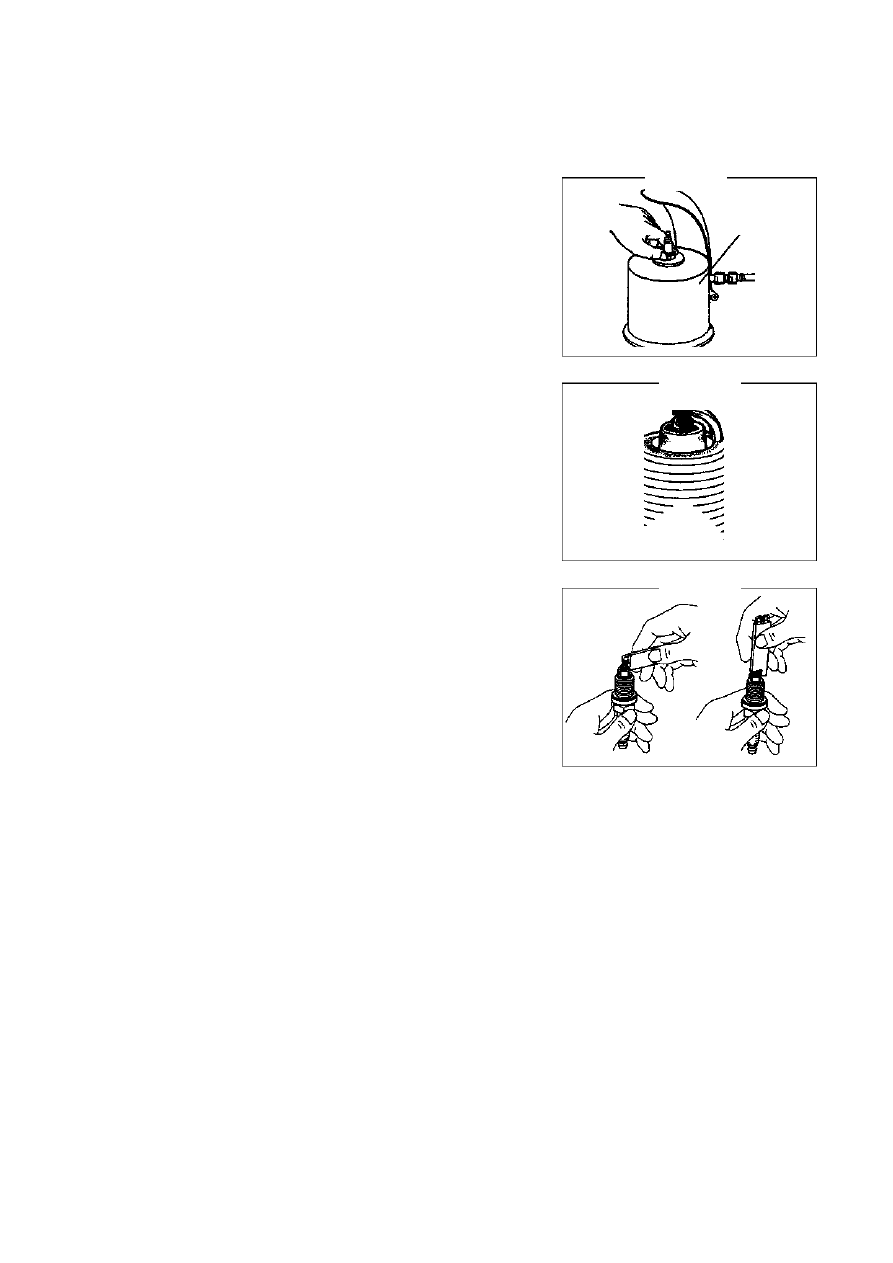

Рис.187

Рис.188.

Рис.189.
