66

Охлаждение - Водяной насос

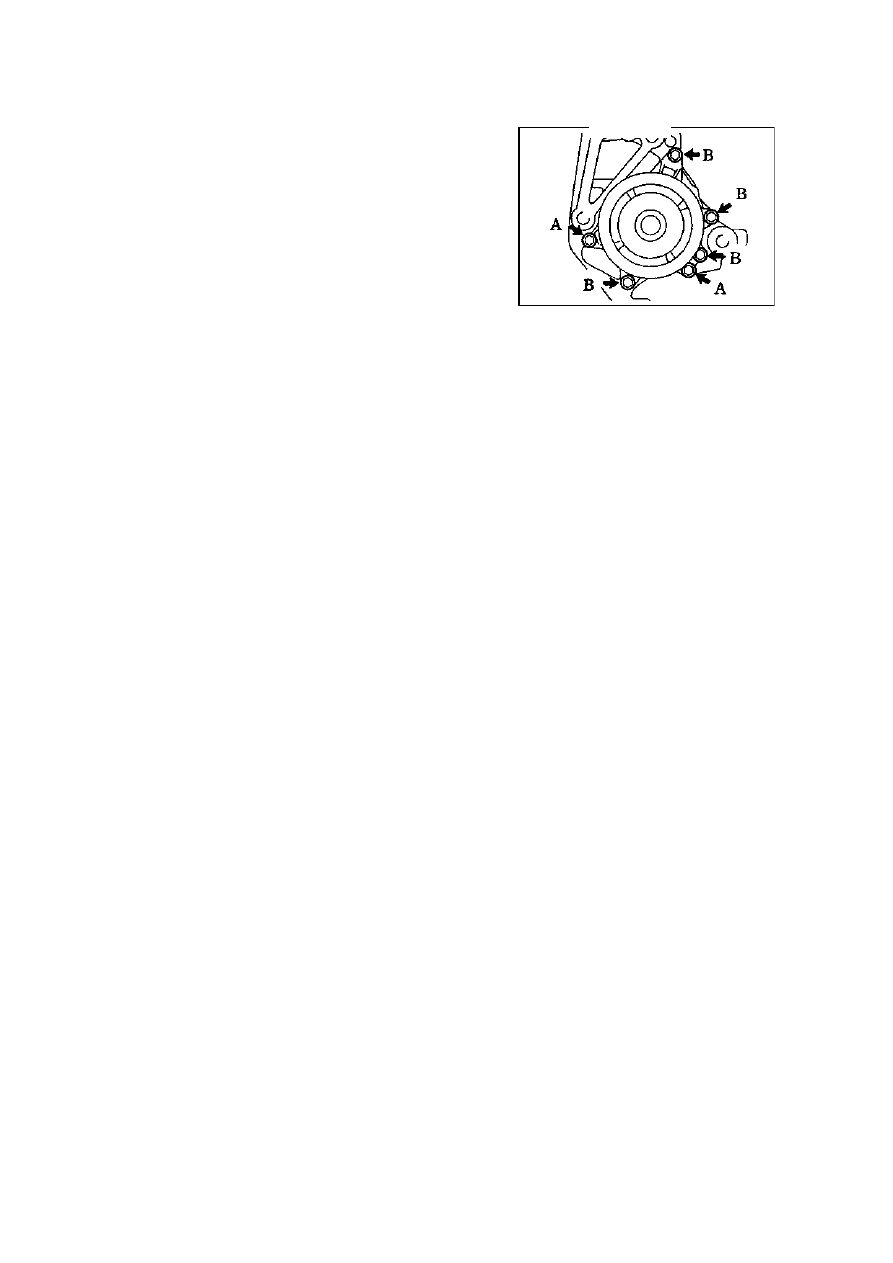

6.  Установите водяной насос (рис.174).

(a) Установите новое кольцо на водяной
насос.
(b) Установите водяной насос при

помощи 6 болтов.

(c) Момент затяжки:
болт А:   9 ± 1 . 8  Нм

Болт В:   11 ± 2. 2 Нм

7.  Установите крепления генератора.

Момент затяжки:
болт с головкой 12мм:  25 ± 5 Нм

болт с головкой 12мм:  54 ± 10. 8 Нм

8.  Залейте охлаждающую жидкость.
9.  Проверьте отсутствие утечек
охлаждающей жидкости.



Рис.174.



67

Охлаждение - Регулятор температуры

Регулятор температуры

Замена



1.  Снимите правую нижнюю крышку двигателя.
2.  Слейте охлаждающую жидкость.

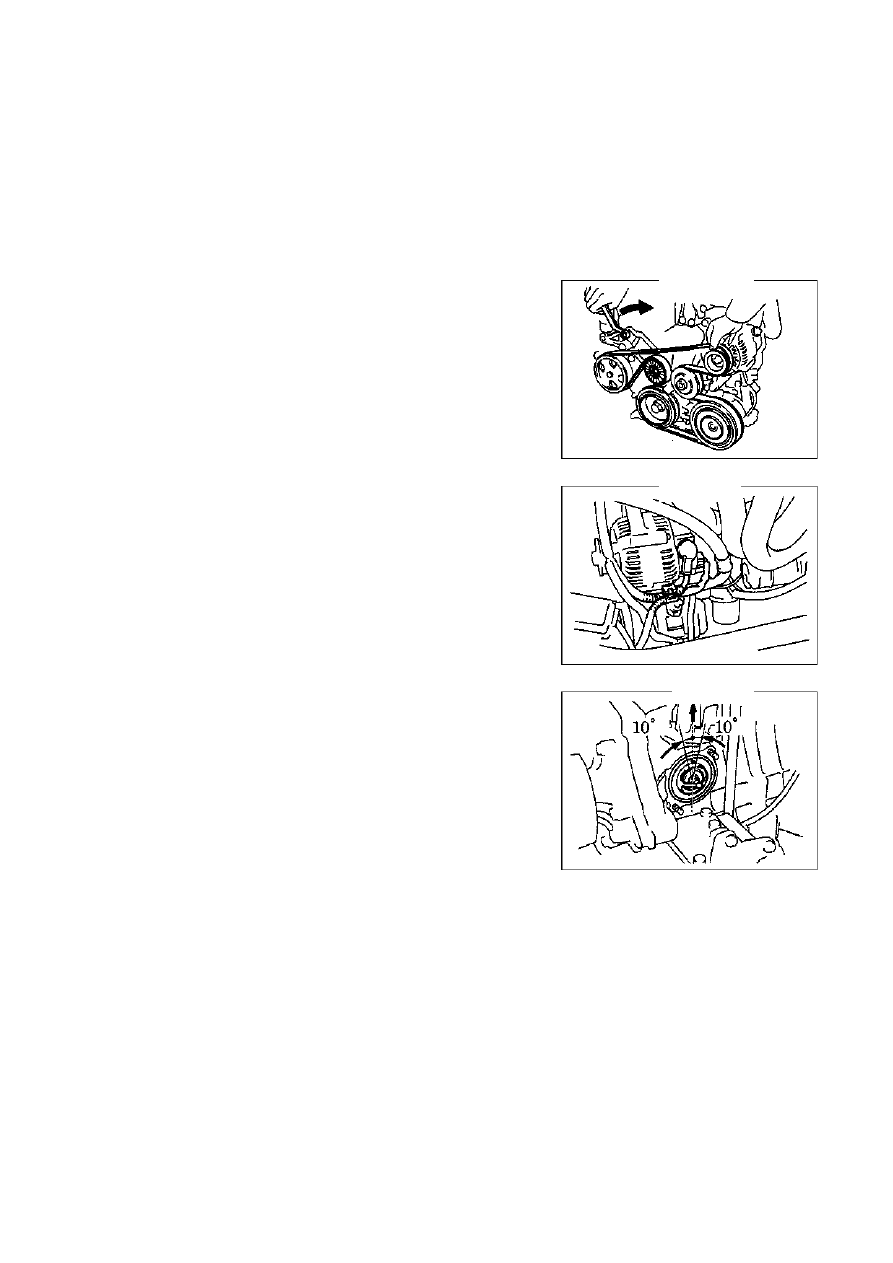

3.  Снимите ремень ГРМ (рис.175).

Плавно  поверните  натяжитель  ремня  ГРМ  по  часовой
стрелке для ослабления ремня, затем снимите ремень ГРМ
и верните натяжитель на место натяжитель.

Снимите компоненты генератора (рис176).



(c) Снимите резиновую крышку и гайки.
(a) Разъедините разъем генератора.
(b) Снимите 2 болта и генератор.

Снимите входную трубку воды. Снимите
регулятор температуры. Установите регулятор
температуры (рис.177).



(a) Установите новую прокладку регулятора температуры.
(b) Как показано на рисунке, установите регулятор

температуры клапаном вверх.

8.  Установите трубку и штуцер входа воды.



Момент затяжки:    11 ± 2. 2 Нм

9.  Установите крепления генератора.



Момент затяжки:  болт с головкой 12мм:  25 ± 5 Нм

               болт с головкой 14мм:   54 ± 10. 8 Нм

10.  Залейте охлаждающую жидкость.
11.  Проверьте отсутствие утечек охлаждающей
жидкости.



Рис.175

Рис.176.

Рис.177.



68

Охлаждение - Радиатор с электрическим вентилятором



Радиатор с электрическим
вентилятором

Замена



1.  Слейте охлаждающую жидкость.

2.  Разберите входной шланг воды радиатора [64000062].

3.  Разберите выходной шланг воды радиатора [64000063].

4.  Разберите входную трубку масляного охлаждения No.1.

5.  Разберите выходную трубку масляного охлаждения No.1.

6.  Разберите крепления 2 жгутов проводов от крышки вентилятора.

7.  Снимите монтажную скобу радиатора [64000058].

8.  Снимите радиатор с вентилятором [64000057].

9.  Снимите вентилятор с крышкой [64000060].



(a) Открутите гайки крепления крышки к вентилятору.

(b) Разъедините разъем мотора вентилятора.

(c) Снимите 2 болта вентилятора.

(d) Снимите мотор вентилятора.



10.  Замените и установите в обратной последовательности.

11.  Залейте охлаждающую жидкость.

12.  Проверьте отсутствие утечек охлаждающей жидкости.



69

Охлаждение – Охлаждающая жидкость



Охлаждающая жидкость

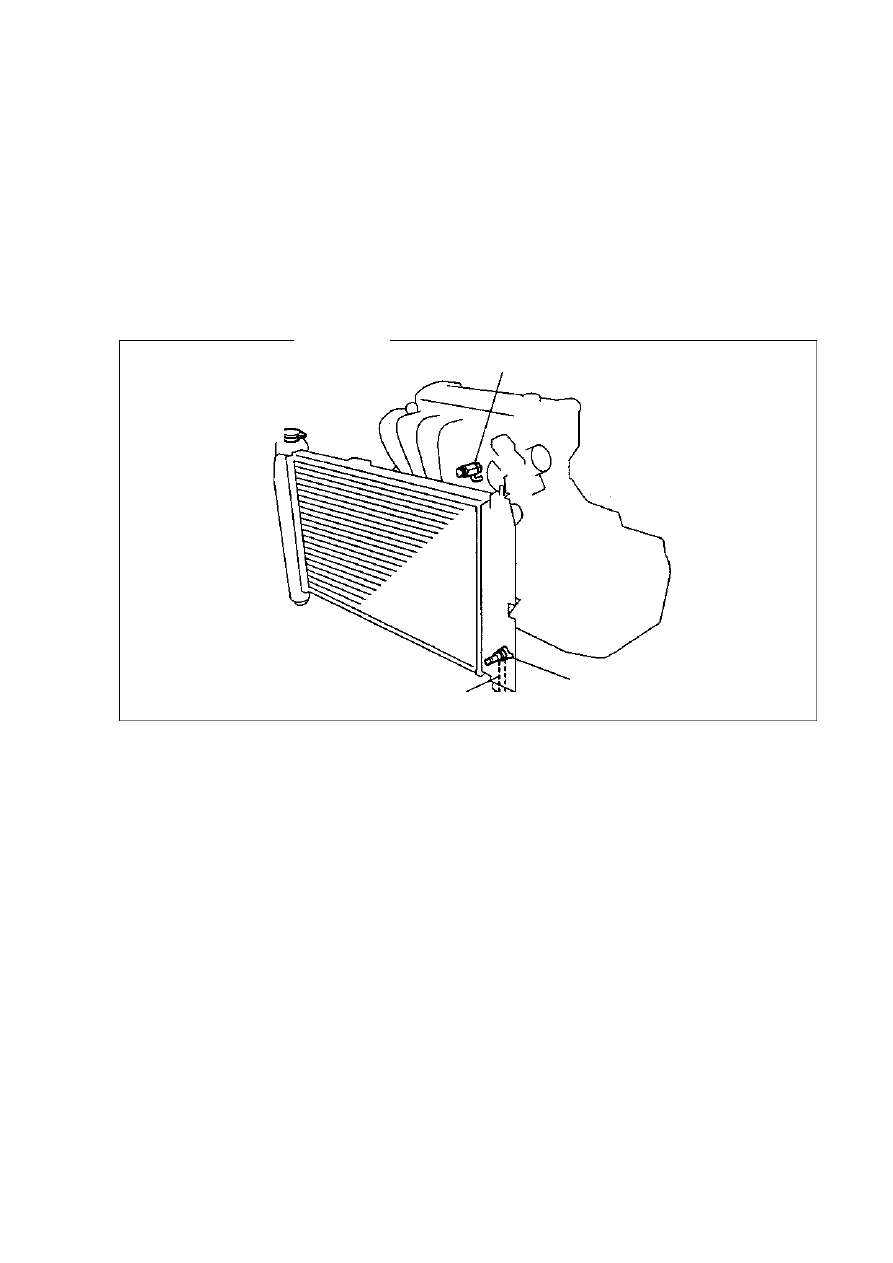

Замена (рис.178).



1. Слейте охлаждающую жидкость.



Внимание:   когда температура двигателя и радиатора высокая, не снимайте крышку

радиатора, так как возможны ожоги выходящим под давлением паром.

(a) Снимите крышку радиатора.
(b) Откройте сливные клапаны радиатора и двигателя.



2.  Залейте охлаждающую жидкость.

(a) Закройте 2 сливных клапана и залейте охлаждающую жидкость в радиатор.

Советы:
#  Сожмите входной и выходной шланг радиатора руками несколько раз.
#  Если уровень охлаждающей жидкости низкий, залейте охлаждающую жидкость
снова.



(b) Закрутите крышку радиатора.
(c) Залейте охлаждающую жидкость в расширительный бачок до отметки “FULL”.
(d)  Запустите двигатель для прогрева автомобиля до открывания термостата.

Совет: При прогревании автомобиля, несколько раз нажмите руками входной и
выходной шланг воды.

(e) Двигатель глохнет до снижения температуры охлаждающей жидкости. Затем откройте крышку

радиатора и проверьте уровень жидкости.

(f)  Если уровень низкий, повторите шаги выше.
(g) Если уровень не слишком низкий, отрегулируйте уровень в расширительном бачке.

3.  Проверьте отсутствие утечек охлаждающей жидкости.

(a) Залейте охлаждающую жидкость в радиатор и установите тестер.
(b) Создайте давление 118 кПа, и проверьте наличие утечек.

Сливной клапан двигателя

Крышка радиатора

Сливной клапан радиатора

Сливная трубка

Рис178.
