58

Механизм двигателя - Задний сальник коленвала



Задний сальник коленвала

Замена



1.  Снимите трансмиссию.
2.  Снимите сцепление и маховик.

Закрепите коленвал при помощи специального
инструмента, снимите сцепление, затем маховик (рис.151).

3.  Снимите задний сальник коленвала.

(a) Обрежьте выступающую часть сальника.
(b) Выньте сальник отверткой, завернутой в ленту (рис.152).

Примечание:  Проверьте  повреждения  коленвала

после  доставания  сальника,  отшлифуйте
наждаком (#400).

4. Установите задний сальник коленвала [4G18-1002130].

(a) Нанесите смазку на кромку нового сальника.

Примечание:  избегайте контакта кромки

сальника с посторонними предметами.

(b) Аккуратно  забейте  новый  сальник  при  помощи

специального  инструмента  и  молотка  до  совпадения
кромки с краем отверстия (рис.153).
Примечание: Вытрите избыток смазки на коленвале.

5. Установите маховик и сцепление.

(a) Закрепите коленвал при помощи специального
инструмента.
(b) Очистите болты и отверстия.
(c) Покройте болты клеем.

Клей: резьбовой клей 1234 (Kesaixin 1234)

     (d)  Установите маховик.

В указанном на рисунке 154  порядке, равномерно
затяните болты. Момент затяжки: 88 ± 5Нм.

(e) Установите сцепление.

6. Установите трансмиссию (см.ст..



Cut

position

Спец.

инст-

Спец.

инст-

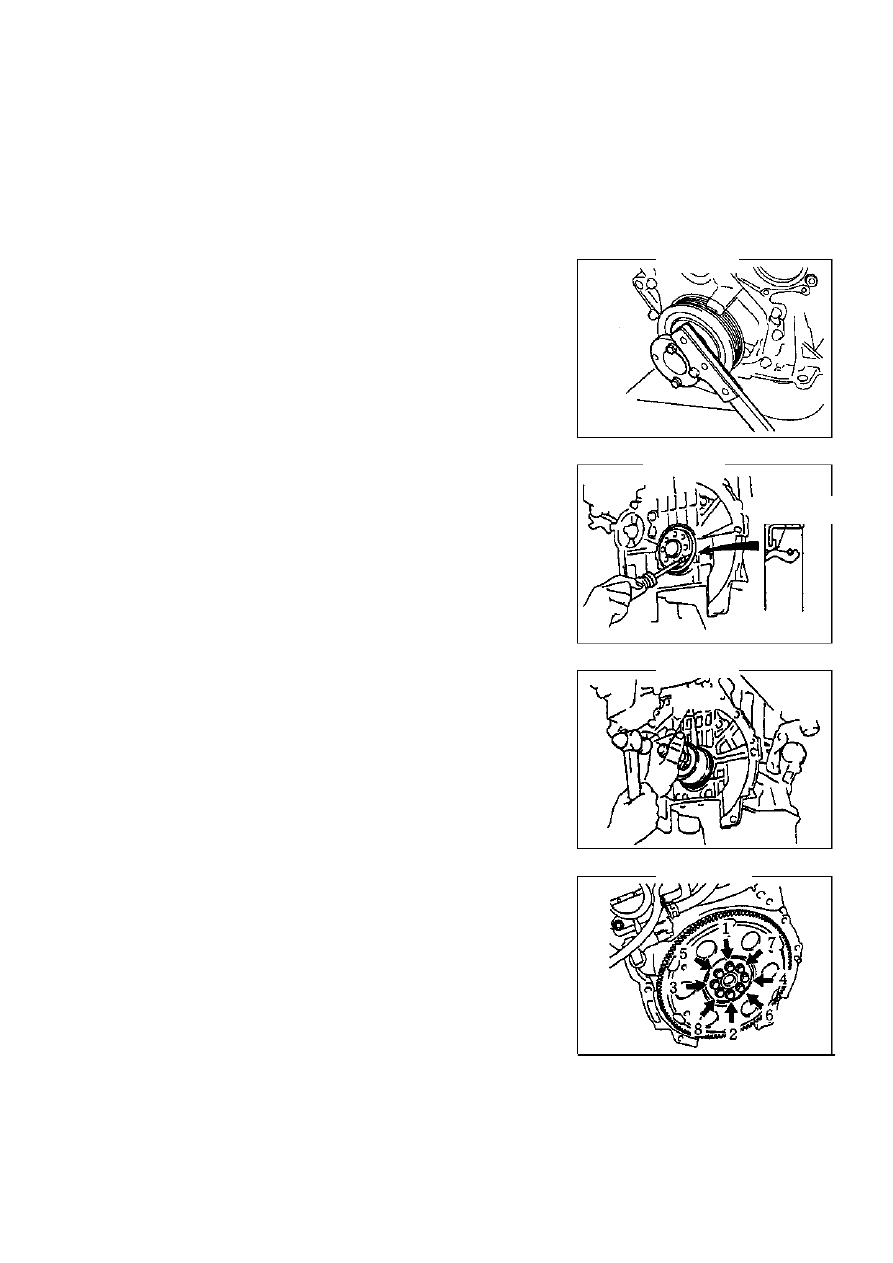

Рис.151.

Рис.152.

Рис.153.

Рис154.

зачистить



59

Механизм двигателя - Прокладка крышки головки блока цилиндров



Прокладка крышки головки
блока цилиндров

Замена



1.  Примите меры по предотвращению утечек бензина.
2.  Снимите цепь ГРМ.
3.  Снимите распредвал.

В указанном на рисунке 155 порядке, равномерно
открутите и снимите 19 болтов крышки подшипников,
затем 9 крышек подшипников впускного и выпускного
распредвалов.

4.  Снимите головку блока цилиндров.

(a) Снимите выходную трубку теплого воздуха и воды с
головки блока цилиндров.
(b) Как  показано  на  рисунке156,  равномерно  открутите 10

болтов  головки  блока  цилиндра  при  помощи 10 мм
втулок и снимите болты и шайбы.

Примечания:
•  Будьте аккуратны, чтобы шайбы не попали в
головку блока цилиндров.
•  Неверная последовательность разборки приведет
к появлению трещин.

5.  Снимите прокладку головки блока цилиндров [4G18-

1003160].

6.  Установите прокладку головки блока цилиндров
(рис.157).

Установите новую прокладку на головку блока цилиндров.

Примечания:
•  Учитывайте направление установки.
•  Аккуратно установите головку блока цилиндров,

чтобы не повредить прокладку.

7.  Установите головку блока цилиндров.

Совет: затягивайте болты за 2 шага.
(a) Нанесите тонкий слой масла двигателя на резьбу болта и

нижнюю часть его головки.

(b) Как  показано  на  рисунке 158, равномерно  закрутите 10

болтов с шайбами при помощи 10мм втулки.

Момент затяжки:   49 ± 3 Нм

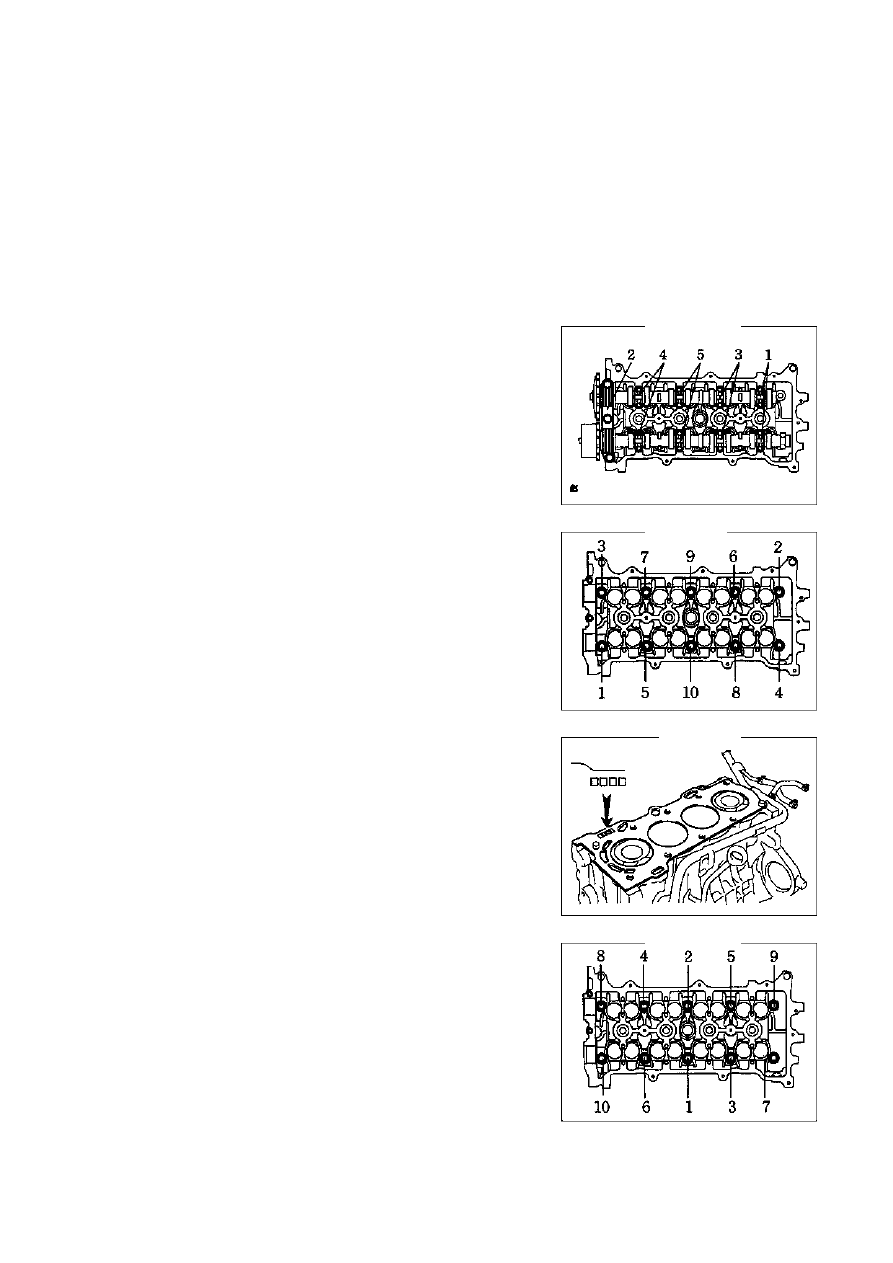

Рис.155.

Рис.156.

Рис.157.

Рис.158.



60

Механизм двигателя - Прокладка крышки головки блока цилиндров



(c)  Снова затяните каждый болт.

Момент затяжки:   80 ± 4 Нм

(d) Установите выходную трубку горячего

воздуха и воды.
Момент затяжки:   9 ± 1. 8 Нм

8. Установите распредвал.

(a) Нанесите машинное масло на шейку распредвала.
(b) Установите 2 распредвала на головку блока

цилиндров с концом распредвала в указанном на
рисунке 159 направлении.

(c) Проверьте передние отметки всех крышек подшипников

и затяните болты в указанном порядке. Момент
затяжки: Передняя крышка подшипников
распредвала:   23 + 1. 38 Нм (рис.160).

Крышка подшипника распредвала:  13 + 0. 78 Нм

9.  Проверьте холостой ход и опережение зажигания.

10.

Проверьте давление компрессии.

11.

Проверьте CO/СH.



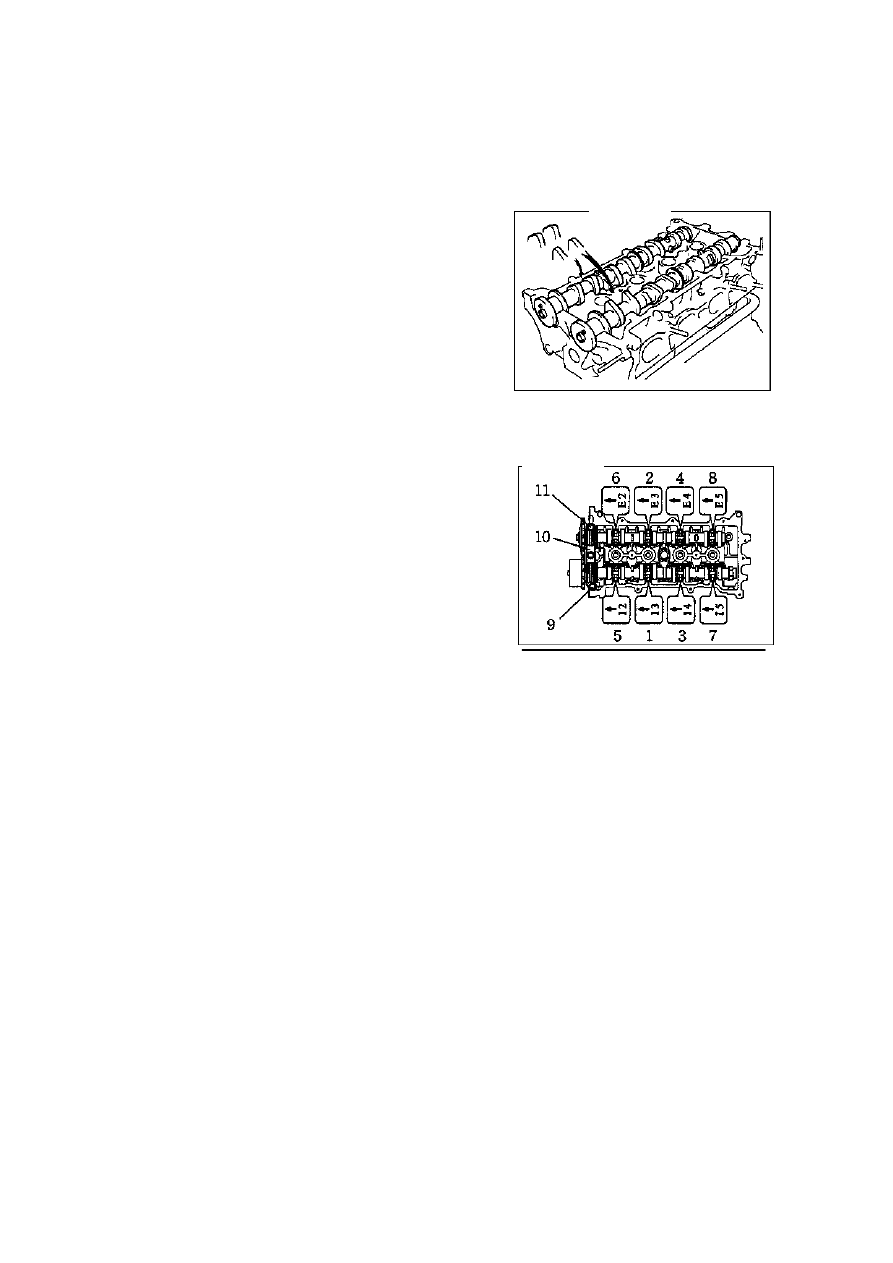

Рис.159.

Рис.160.



61

Выхлоп -  Выхлопная труба

Выхлоп



Выхлопная труба



Демонтаж, установка, разборка и сборка



1.  Снимите кислородный датчик.

(a) Разъедините разъем кислородного датчика.
(b) Снимите кислородный датчик.



2.  Снимите направляющую выхлопной трубы [64000051].
3.  Снимите переднюю выхлопную трубу с катализатором [64000042].
4.  Снимите среднюю выхлопную трубу с глушителем [64000043].
5.  Снимите заднюю выхлопную трубу с задним глушителем [64000044].
6.  Установите переднюю выхлопную трубу с катализатором [64000042].

(a) Измерьте свободную длину пружины сжатия штангенциркулем.

Свободная длина: 43

 мм



Совет: если длина не соответствует стандарту, замените пружину.

(b) Плавно забейте кольцо глушителя в выпускной коллектор молотком и деревянным блоком

до параллельности поверхностей (рис.161).

Примечания:
•  Забейте прокладку в положительном
направлении.
•  Не используйте снятую прокладку повторно.
•  Не вдавливайте прокладку затяжкой болтов.

(c) Установите выхлопную трубу.

Момент затяжки: 43 Нм

7.  Установите кислородный датчик.

Момент затяжки: 44 Нм

8.  Установите среднюю выхлопную трубу с глушителем

[64000043].

Соедините  входную  трубу  средней  выхлопной  трубы  с
средним  глушителем  с  выходной  трубкой  передней
выхлопной  трубы  с  катализатором,  используя  новую
прокладку (рис.162). Момент затяжки: 43 Нм

9.  Установите заднюю выхлопную трубу и

направляющую [64000044].

(a) Измерьте свободную длину пружины сжатия

штангенциркулем.

Свободная длина: 40

 мм



Совет:   если длина не соответствует стандарту, замените пружину.

(b)  Установите заднюю трубу к передней при помощи новой прокладки.

Момент затяжки: 43 Нм

10.

Установите направляющую передней выхлопной трубы [64000051].

11.

Проверьте утечку газа в выхлопной системе.



_деревя

нный
блок



Прокладка



Сторона выхлопной трубы

Прокладка

Рис.161.

Рис.162.
