P0930-BTSI CONTROL CIRCUIT LOW (CONTINUED)

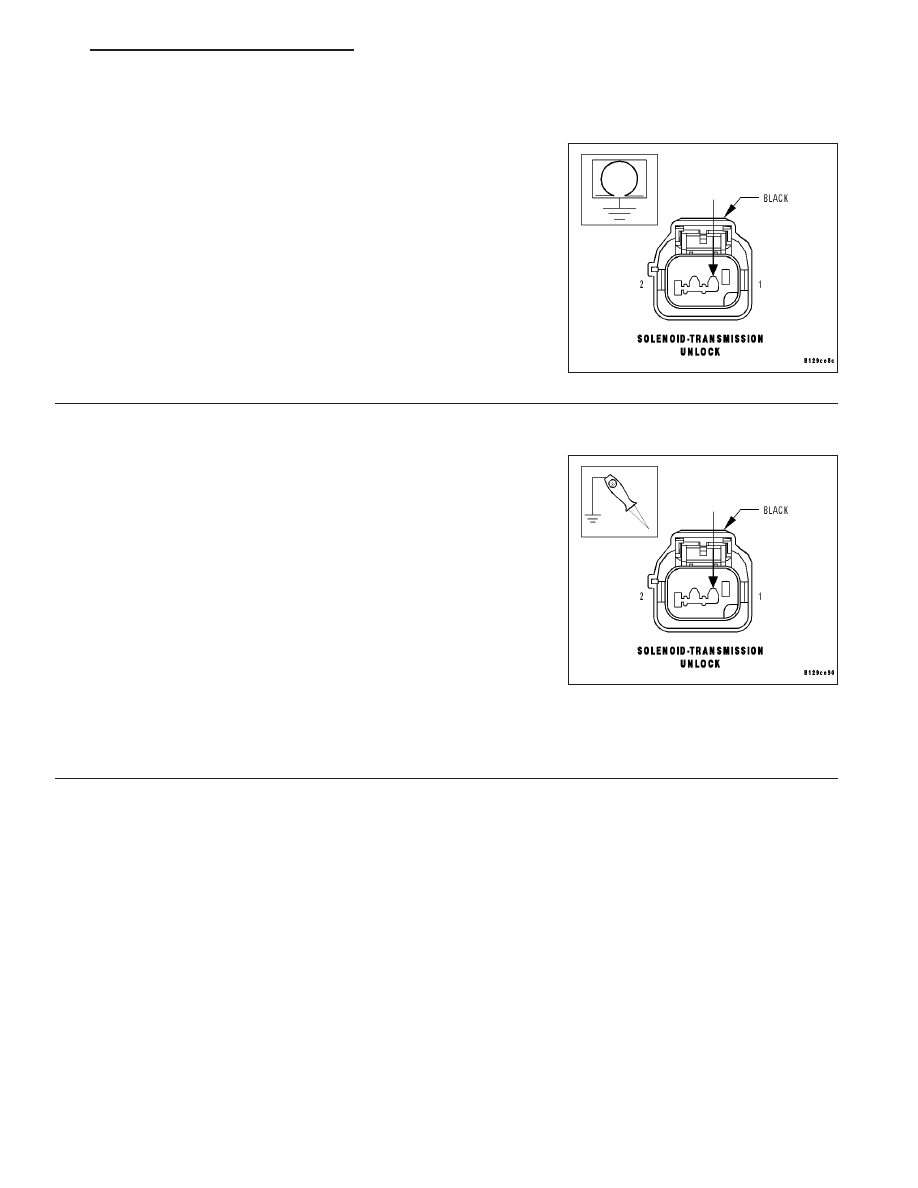

3.

CHECK THE (B30) BTSI SOLENOID CONTROL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (B30) BTSI Solenoid
Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B30) BTSI Solenoid Control circuit for a short

to ground.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 4

4.

CHECK OPERATION OF THE BTSI SOLENOID

Reconnect the Instrument Cluster C1 harness connector.

Turn the ignition on.

Using a 12–volt test light connected to ground, check the BTSI Sole-
noid Control circuit.

With the scan tool, actuate the BTSI Solenoid.

Does the test light illuminate brightly?

Yes

>> Replace the Transmission Unlock (BTSI) Solenoid in

accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

HB

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 25

P0931-BTSI CONTROL CIRCUIT HIGH

8J - 26

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

HB

P0931-BTSI CONTROL CIRCUIT HIGH (CONTINUED)

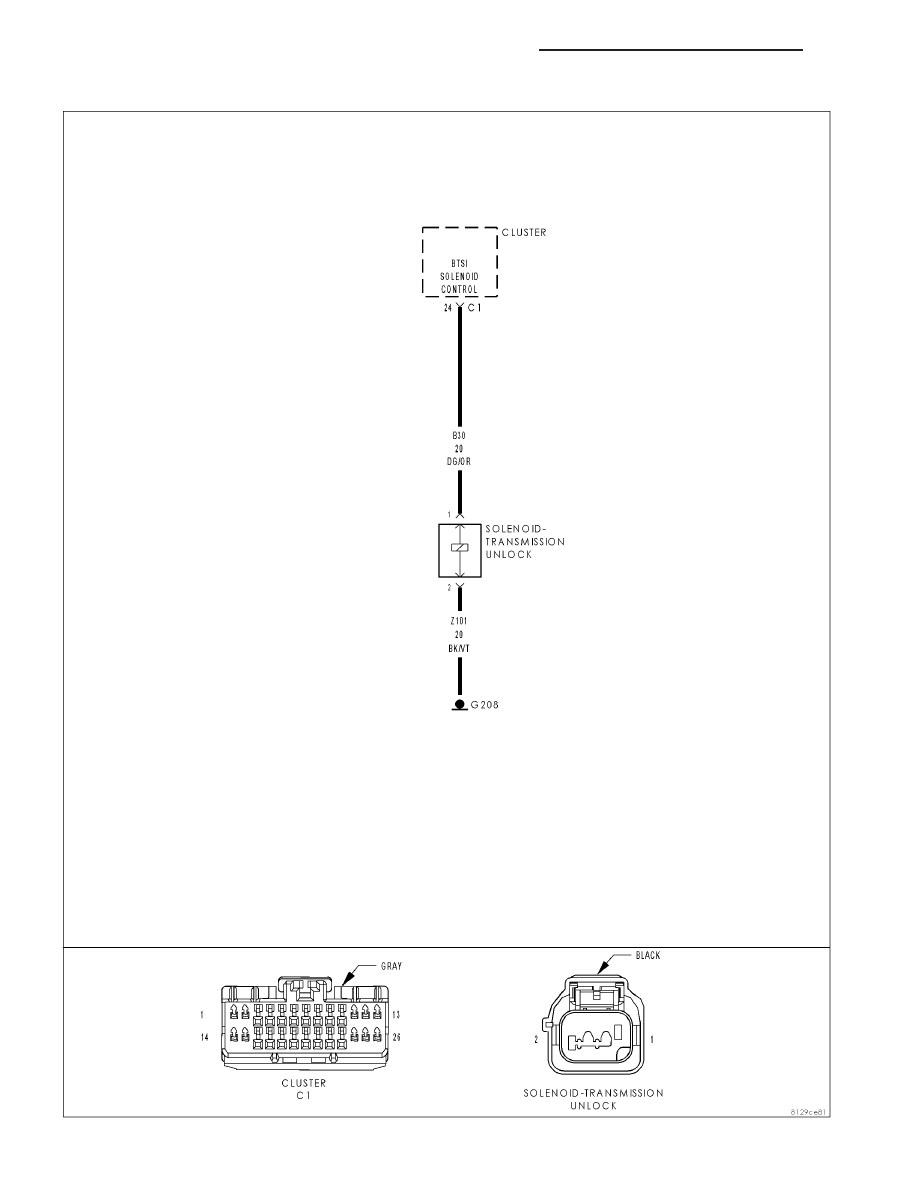

For the Instrument Cluster Solenoid circuit diagram (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition in the Unlock or Run position and the driver’s foot applied to the brake pedal.

•

Set Condition:
The Instrument Cluster detects a high value on the BTSI Solenoid Control circuit.

Possible Causes

(Z101) BTSI SOLENOID GROUND CIRCUIT OPEN

(B30) BTSI SOLENOID CONTROL CIRCUIT OPEN

TRANSMISSION UNLOCK SOLENOID (BTSI)

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Turn the ignition off, wait 10 seconds then turn the ignition on.

Apply and release the brakes.

With the scan tool, read DTCs.

Does the scan tool display: P0930-BTSI CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Using the wiring diagram as a

guide, inspect the wiring and connectors for an intermittent condition. Operate the system several times
and recheck for active DTCs.

Perform the BODY VERIFICATION TEST VER-1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

2.

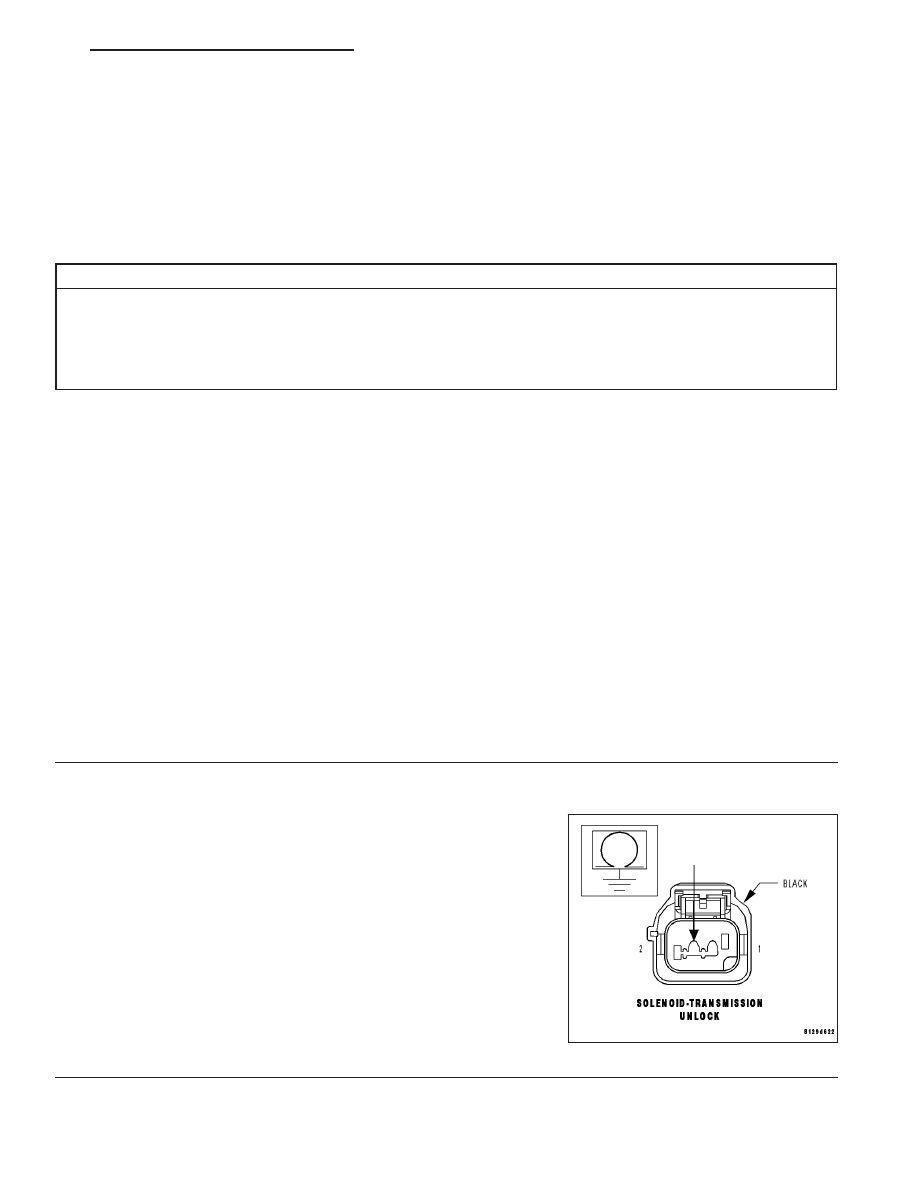

CHECK THE (Z101) BTSI SOLENOID GROUND CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the BTSI Solenoid harness connector.

Measure the resistance between ground and the (Z101) BTSI Solenoid
Ground circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (Z101) BTSI Solenoid Ground circuit for an

open.

Perform the BODY VERIFICATION TEST VER-1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 3

HB

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 27

P0931-BTSI CONTROL CIRCUIT HIGH (CONTINUED)

3.

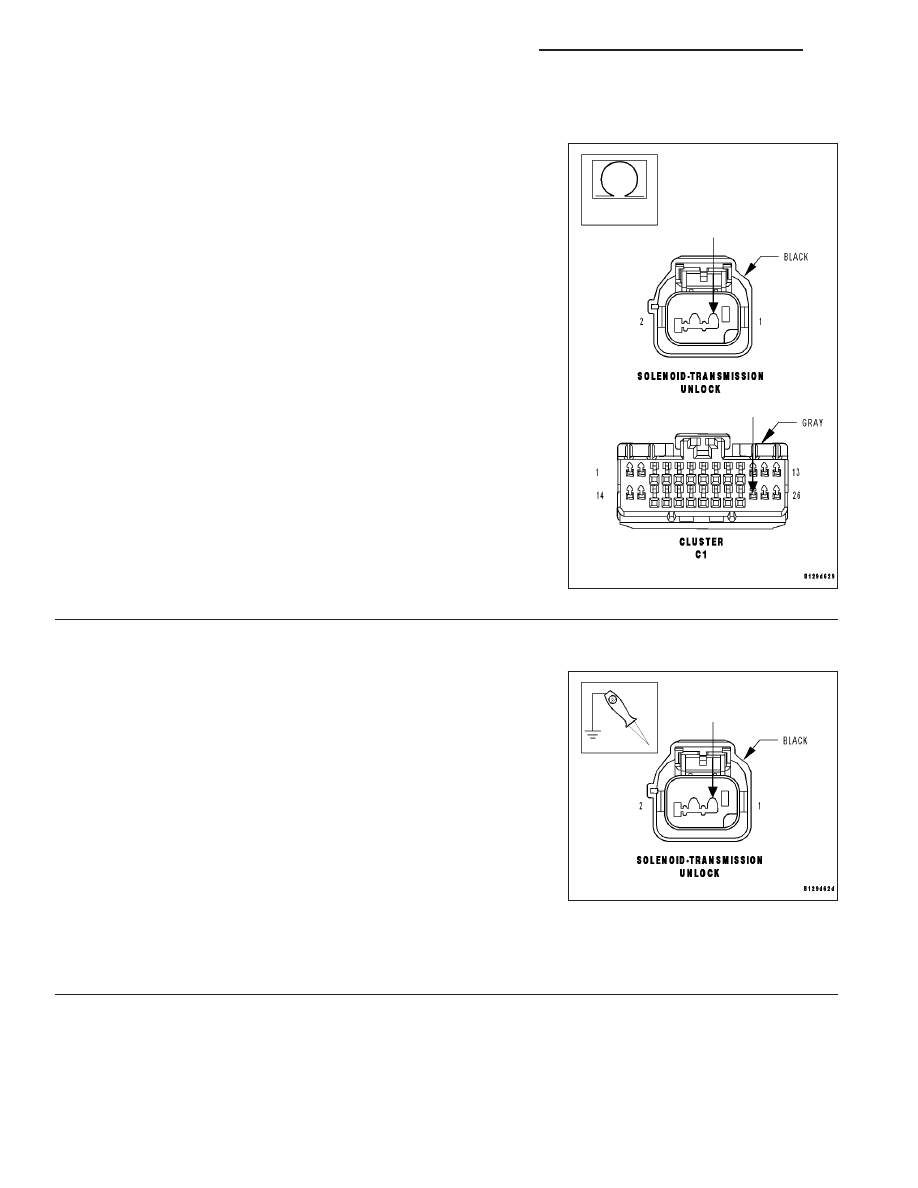

CHECK THE (B30) BTSI SOLENOID CONTROL CIRCUIT FOR AN OPEN

Disconnect the Instrument Cluster C1 harness connector.

Measure the resistance of the (B30) BTSI Solenoid Control circuit
between the BTSI Solenoid harness connector and the Instrument
Cluster C1 harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B30) BTSI Solenoid Control circuit for an

open.

Perform the BODY VERIFICATION TEST VER-1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 4

4.

CHECK THE OPERATION OF THE BTSI SOLENOID

Reconnect the Instrument Cluster C1 harness connector.

Turn the ignition on.

Using a 12–volt test light connected to ground, check the (B30) BTSI
Solenoid Control circuit.

With the scan tool, actuate the BTSI Solenoid.

Does the test light illuminate brightly?

Yes

>> Replace the Transmission Unlock (BTSI)Solenoid in accor-

dance with the Service Information.

Perform the BODY VERIFICATION TEST VER-1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Replace the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST VER-1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)
