B2107–IGNITION SWITCH SENSE INPUT CIRCUIT/PERFORMANCE (CONTINUED)

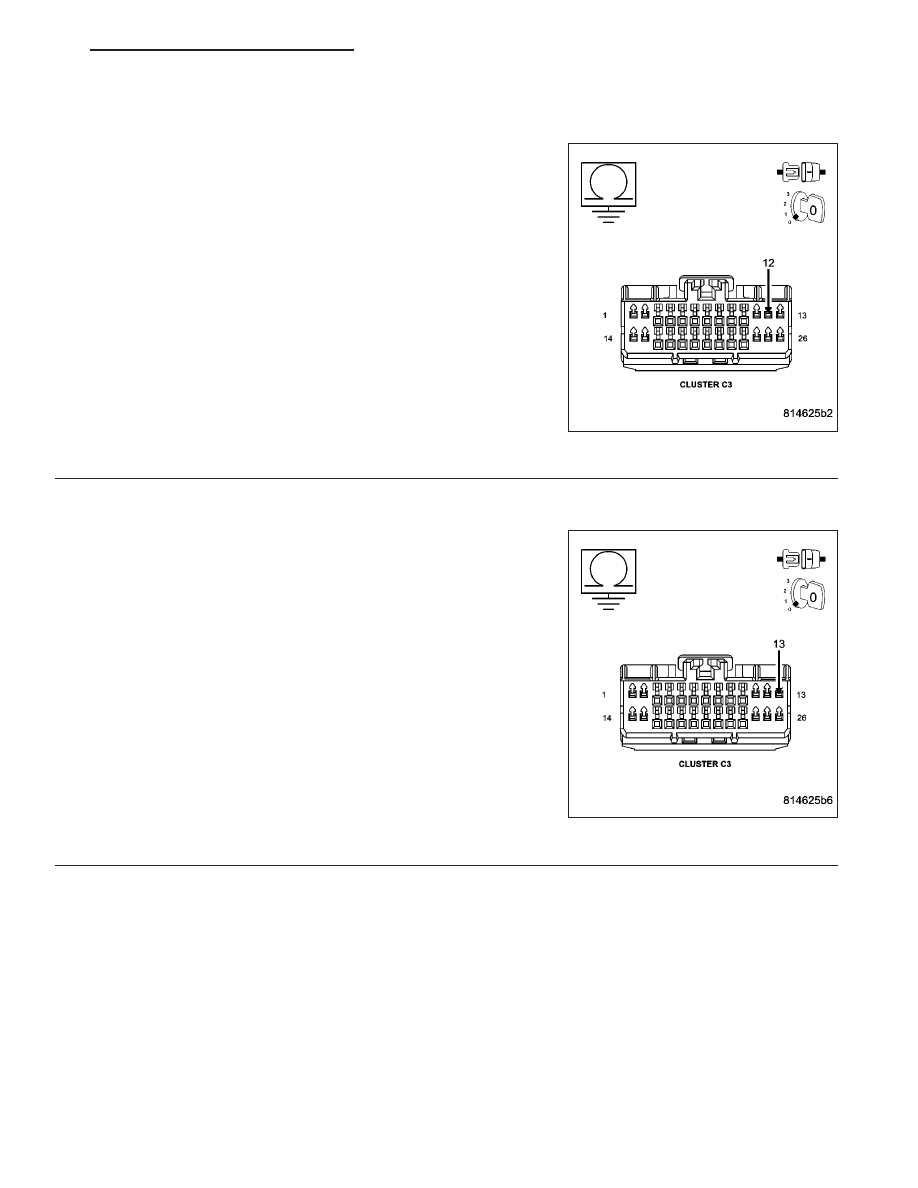

12.

CHECK (F21) IGNITION SWITCH OUTPUT (RUN/START) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Instrument Cluster C3 harness connector.

Measure the resistance between ground and the (F21) Ignition Switch
Output (RUN/START) circuit.

Is the resistance below 10K ohms?

YES

>> Repair the (F21) Ignition Switch Output (RUN/START) cir-

cuit for a short to ground.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

NO

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

13.

CHECK (F1) IGNITION SWITCH OUTPUT (OFF/RUN/START) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Instrument Cluster C3 harness connector.

Measure the resistance between ground and the (F1) Ignition Switch
Output (OFF/RUN/START) circuit.

Is the resistance below 10K ohms?

YES

>> Repair the (F1) Ignition Switch Output (OFF/RUN/START)

for a short to ground.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

NO

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

HB

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 17

B2107–IGNITION SWITCH SENSE INPUT CIRCUIT/PERFORMANCE (CONTINUED)

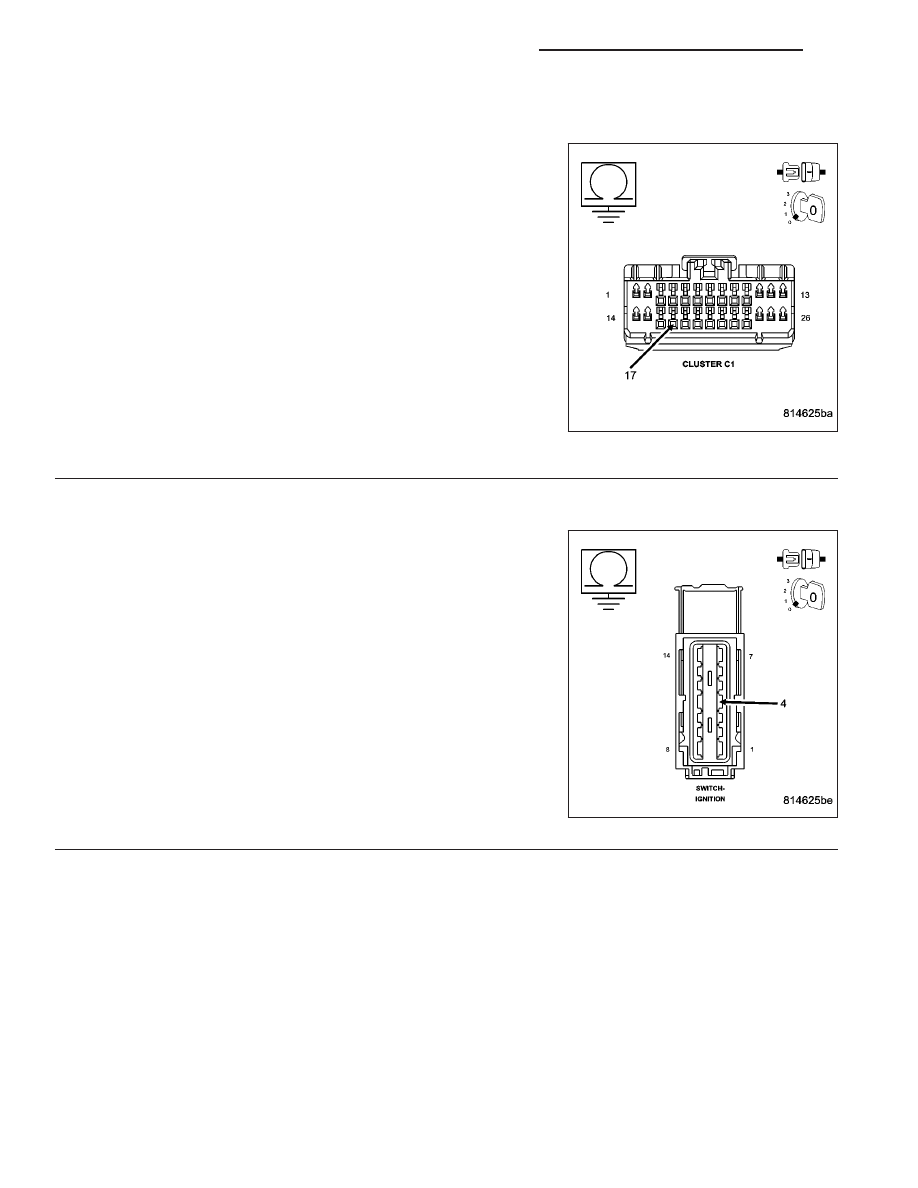

14.

CHECK (F924) IGNITION SWITCH OUTPUT (RUN) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Instrument Cluster C1 harness connector.

Measure the resistance between ground and the (F924) Ignition
Switch Output (RUN) circuit.

Is the resistance below 10K ohms?

YES

>> Repair the (F924) Ignition Switch Output (RUN) circuit for

a short to ground.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

NO

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

15.

CHECK (A923) FUSED B+ CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Ignition Switch harness connector.

Measure the resistance between ground and the (A923) Fused B+ cir-
cuit.

Is the resistance below 10K ohms?

YES

>> Repair the (A923) Fused B+ circuit for a short to ground.

Perform the BODY VERIFICATION TEST-VER 1.

NO

>> Go To 16

8J - 18

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

HB

B2107–IGNITION SWITCH SENSE INPUT CIRCUIT/PERFORMANCE (CONTINUED)

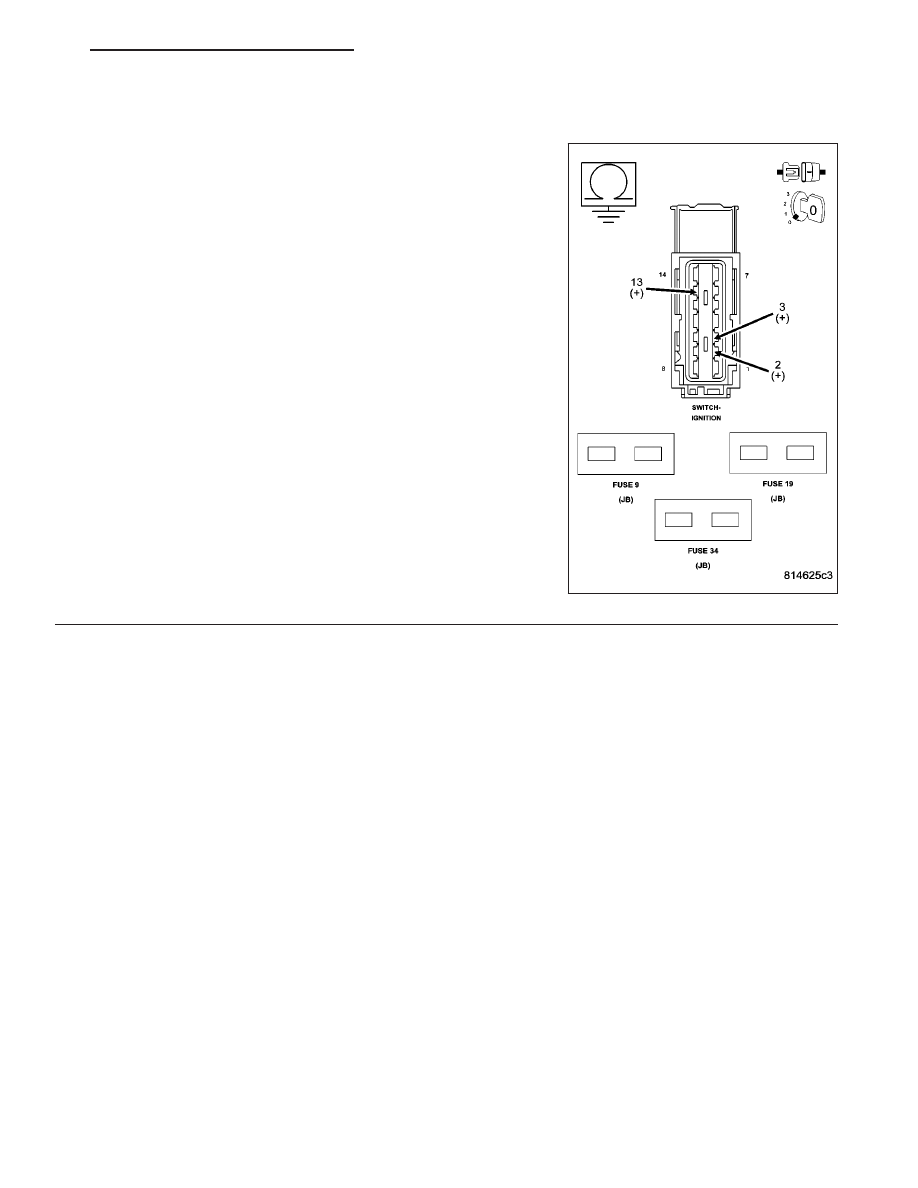

16.

CHECK CIRCUITS F901, F941, F961 FOR A SHORT TO GROUND

Remove JB fuses: 9, 19, 34.

Using the wiring diagrams, measure the resistance between ground
and the F901, F941, F961 circuits.

Is the resistance below 10K ohms on any one of these circuits?

YES

>> Repair the appropriate circuit for a short to ground.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

NO

>> Replace the Ignition Switch in accordance with the service

information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/
FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

HB

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 19

B2213–CABIN COMPARTMENT NODE/CLUSTER INTERNAL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Instrument Cluster detects an internal failure.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

VERIFY INSTRUMENT CLUSTER OPERATION

NOTE: When this DTC is active and the Instrument Cluster Backlighting is inoperative, the Instrument Clus-
ter must be replaced.

Is DTC: B2213–CABIN COMPARTMENT NODE/CLUSTER INTERNAL active AND the Instrument Cluster
Backlighting inoperative?

YES

>> Replace the Instrument Cluster in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

NO

>> Disregard DTC, test complete.
