For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Ignition on, during the heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module detects an open in the seat
heat B(+) driver circuit.

Possible Causes

(P188) PASSENGER SEAT HEATER B(+) DRIVER WIRE OPEN

(Z971) GROUND WIRE OPEN

SEAT CUSHION HEATER ELEMENT OPEN

SEAT BACK HEATER ELEMENT OPEN

HEATED SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1098-FRONT RIGHT SEAT HEATER
CONTROL CIRCUIT OPEN IS ACTIVE

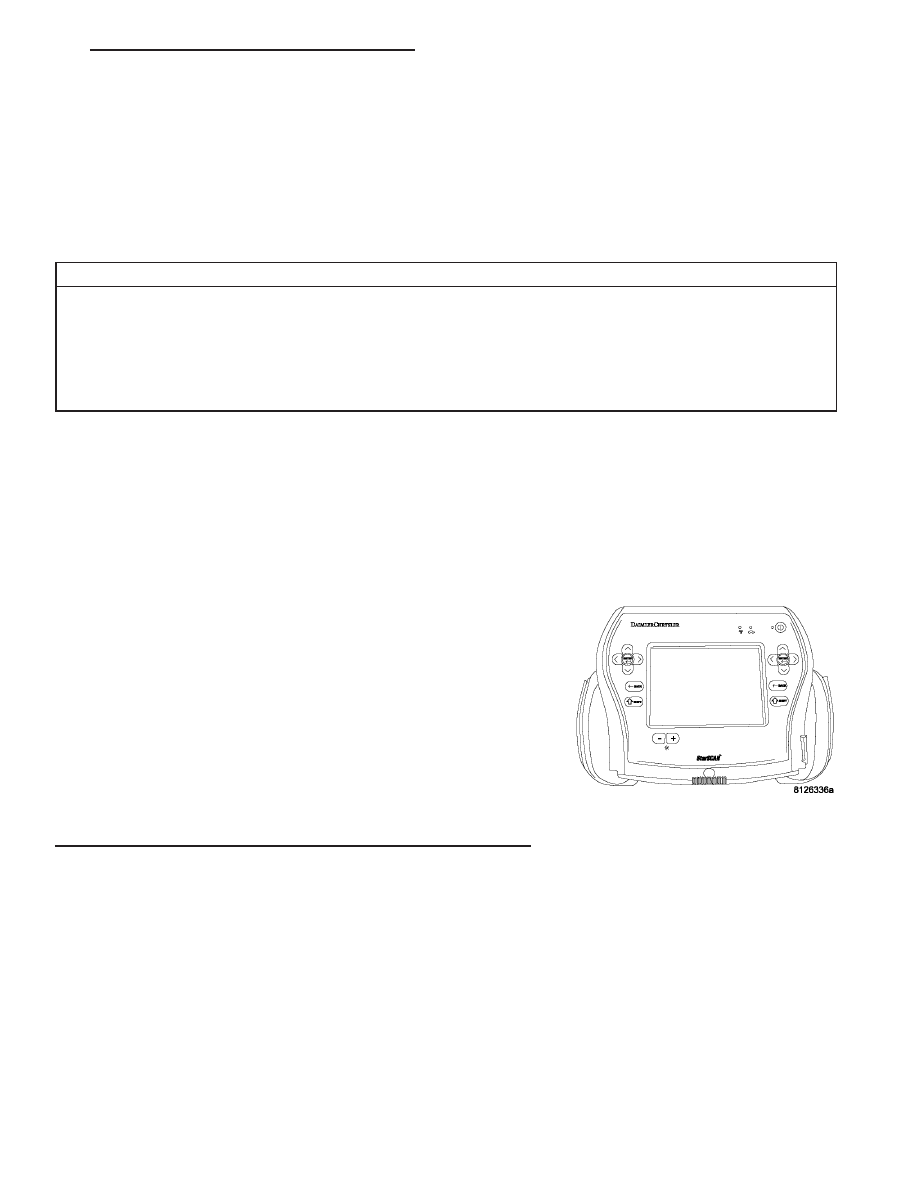

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1098 FRONT RIGHT SEAT HEATER CONTROL
CIRCUIT OPEN reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 39

B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

2.

CHECK FOR AN OPEN SEAT HEATER ELEMENT

Disconnect the Passenger Cushion Pad Heater 2 – way connector.

Note: Check connectors - Clean and repair as necessary.

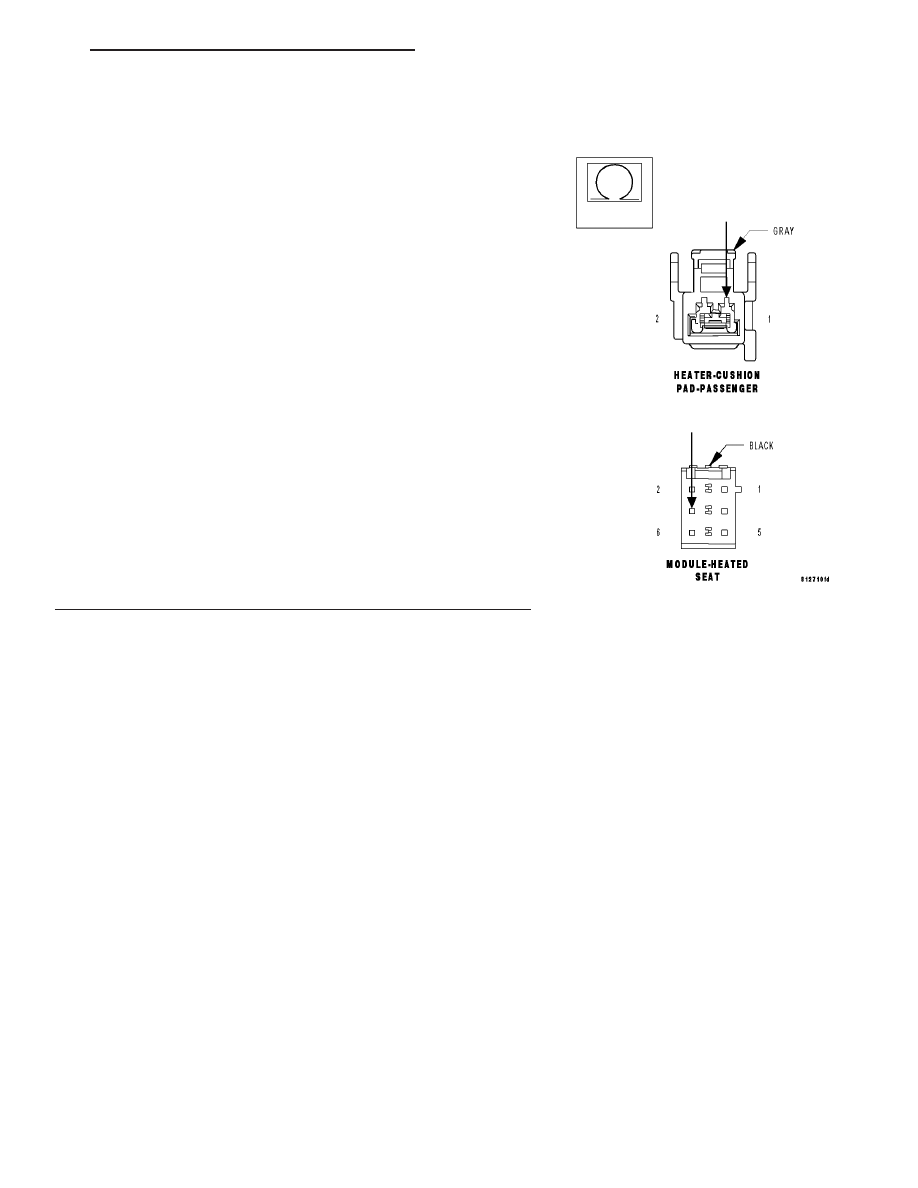

Measure the total resistance of the cushion and seat back heater ele-
ments at the Passenger Cushion Pad 2 – way connector (seat side).

Is the total resistance 2.5 ohms + or – .5 ohms?

Yes

>> Go To 4

No

>> Go To 3

3.

CHECK THE PASSENGER SEAT BACK PAD HEATER
RESISTANCE

Disconnect the Passenger Seat Back Pad Heater 2 – way connector.

Note: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the (P188) Passenger Seat Heater B(+) Driver and the
Ground circuit at the passenger seat back pad connector.

Is the resistance above 5.8 ohms?

Yes

>> Repair the open pigtail harness or replace the seat back

heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the open pigtail harness or replace the seat cush-

ion heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

4.

CHECK THE PASSENGER SEAT HEATER GROUND CIRCUIT
RESISTANCE

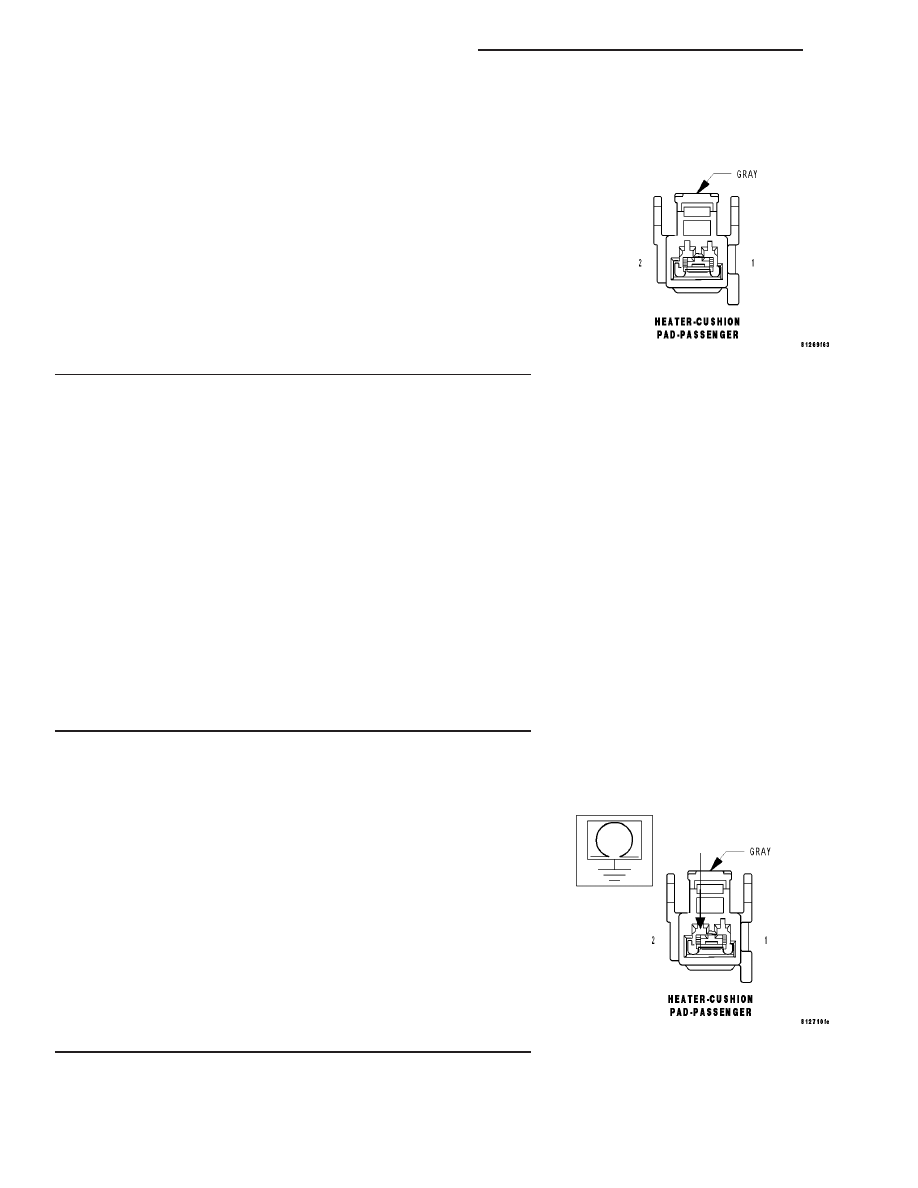

Measure the resistance of the Ground circuit at the Heater Cushion
Pad 2 – way connector.

Was the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open ground circuit.

Perform BODY VERIFICATION TEST – VER 1.

8G - 40

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

5.

Check the (P188) Passenger Seat Heater B(+) Driver circuit
for an open.

Disconnect the Heated Seat Module connector.

Note: Check connectors - Clean and repair as necessary.
Measure the (P188) Passenger Seat Heater B(+) Driver circuit from
the Passenger Cushion Pad connector to the HSM connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the (P188) Passenger Seat Heater B(+) Driver cir-

cuit for an open.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 41

B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Engine running, during heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module receives a low charging sys-
tem voltage message over the CAN B Bus or detects voltage under 11.3 volts on the (A940) Fused B(+)
circuit.

Possible Causes

CHARGING SYSTEM VOLAGE LOW

(A940) FUSED B(+) CIRCUIT

HEATED SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

CHECK PCM FOR CHARGING SYSTEM DTC

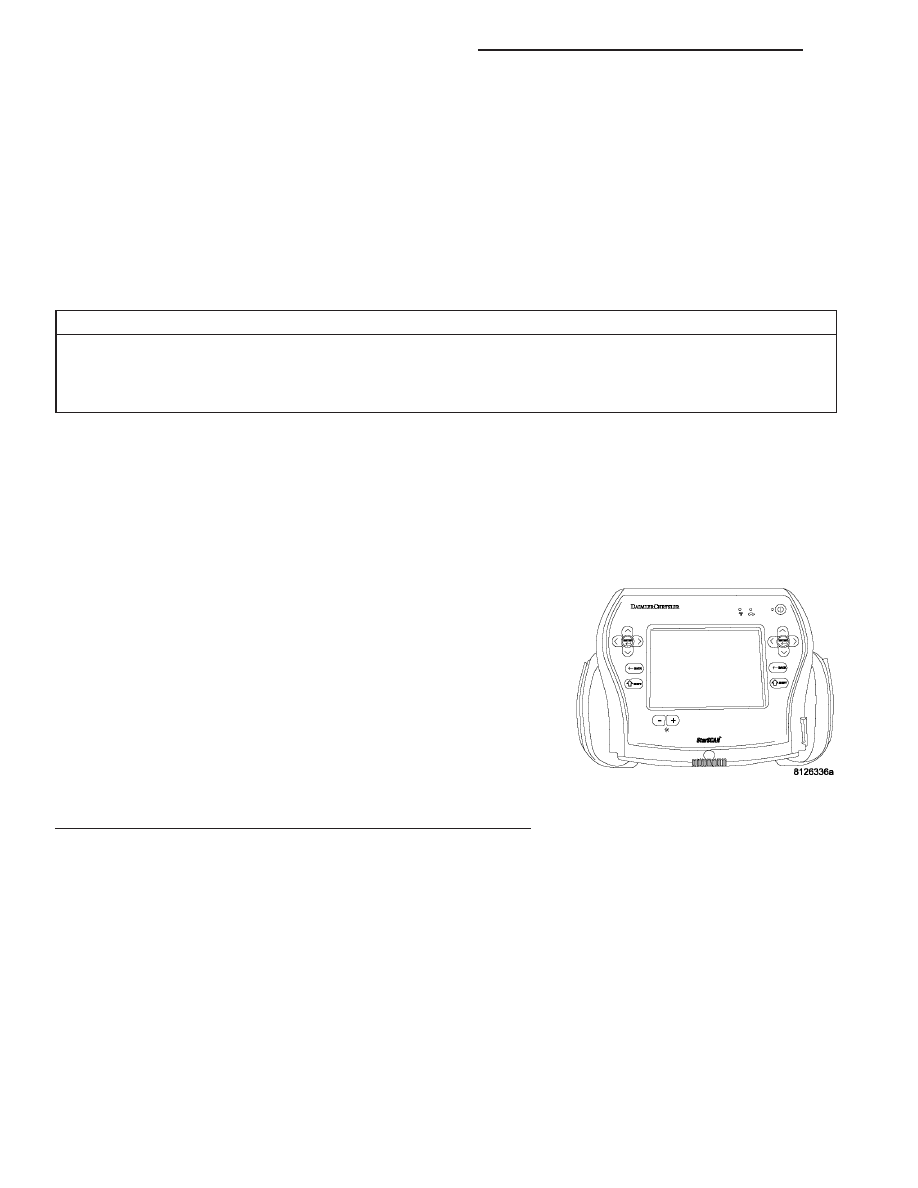

With the scan tool, read Powertrain Control Module DTC’s.

Are there any Charging System DTC’s set in the Powertrain
Control Module?

Yes

>> (Refer to 8 - ELECTRICAL/CHARGING - DIAGNOSIS

AND TESTING) for Charging System diagnostic proce-
dures.

No

>> Go To 2

Perform BODY VERIFICATION TEST – VER 1.

8G - 42

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B210D-BATTERY VOLTAGE LOW
