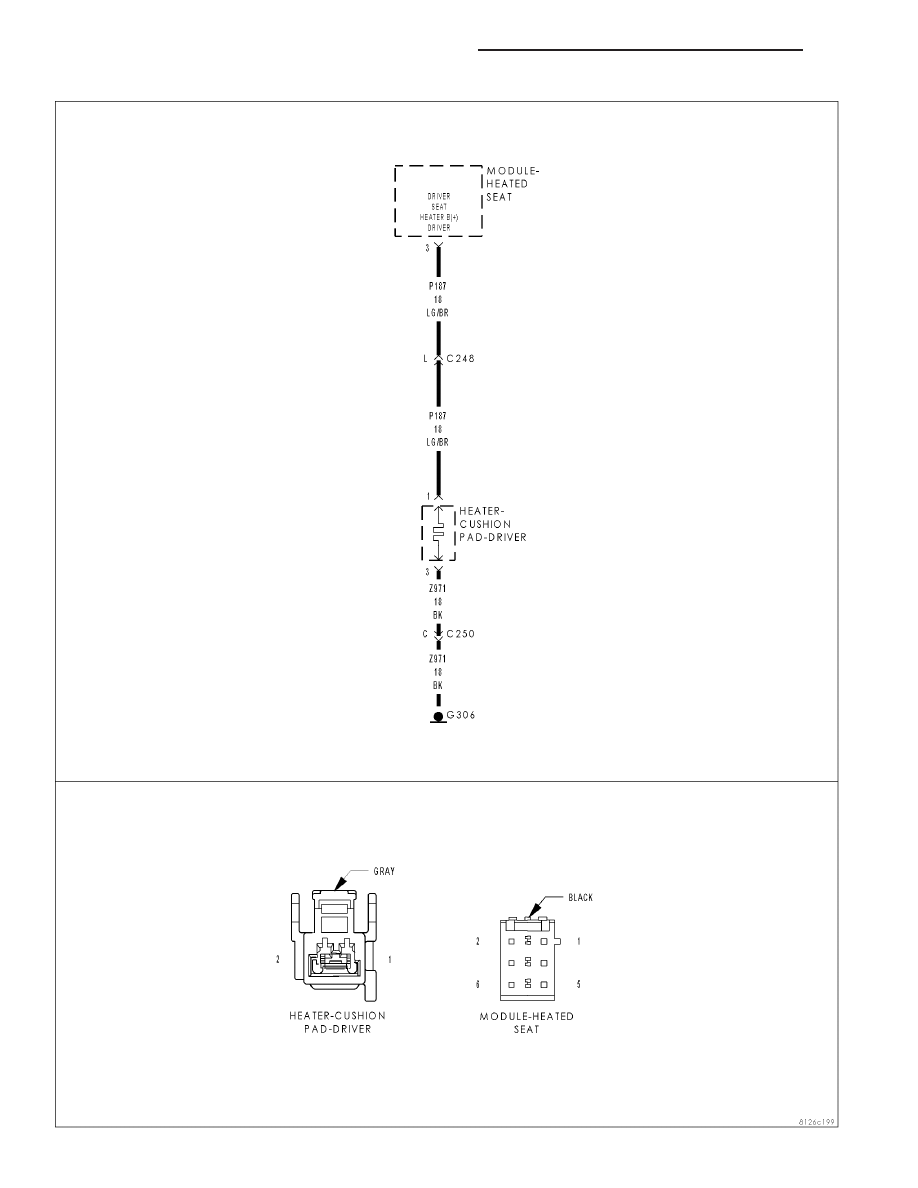

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Ignition on, during the heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module detects the seat heater B(+)
circuit shorted to ground.

Possible Causes

(P188) PASSENGER SEAT HEATER B(+) DRIVER SHORTED TO GROUND

SEAT HEATER ELEMENT PIGTAIL HARNESS SHORTED

SEAT CUSHION HEATER ELEMENT SHORTED

SEAT BACK HEATER ELEMENT SHORTED

HEATED SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1096-FRONT RIGHT SEAT HEATER
CONTROL CIRCUIT LOW IS ACTIVE

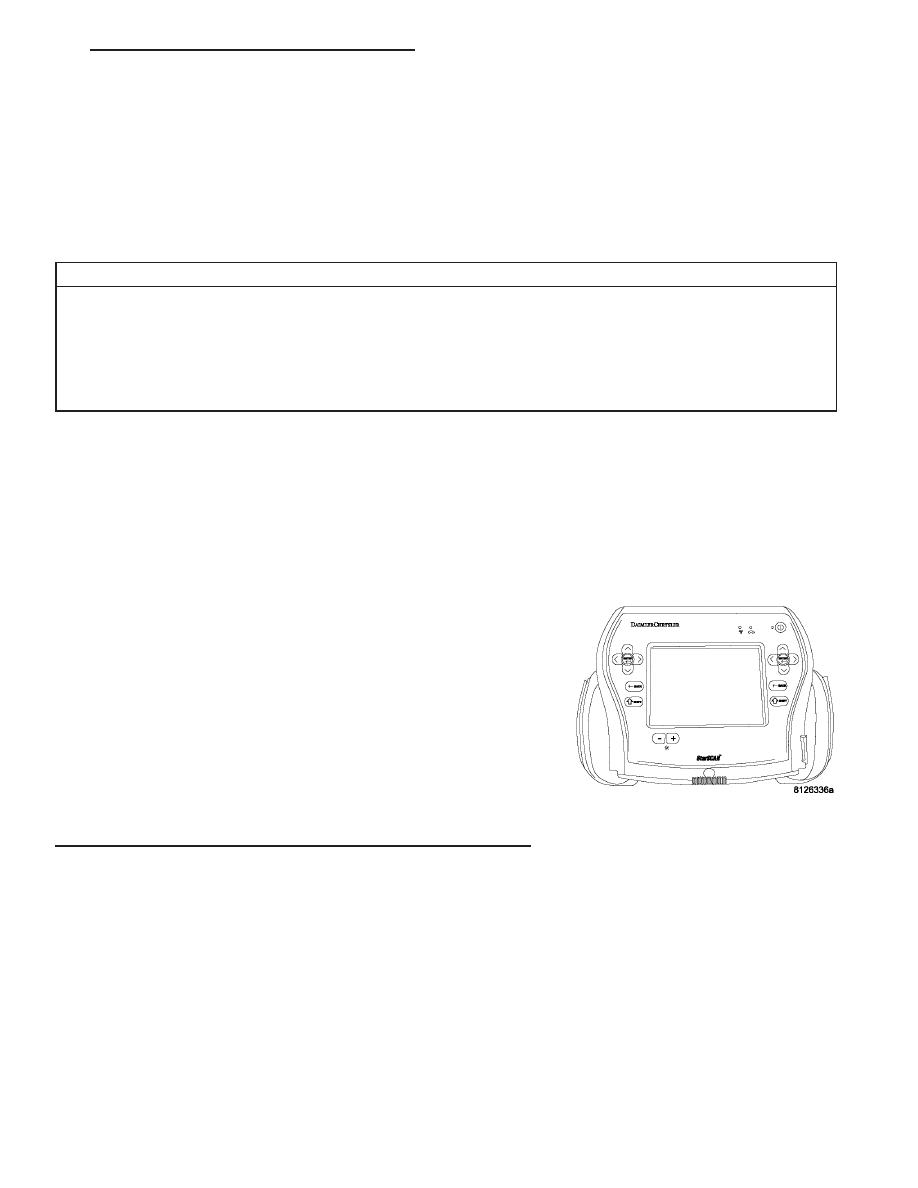

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1096-FRONT RIGHT SEAT HEATER CONTROL
CIRCUIT LOW reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 31

B1096-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT LOW —

(CONTINUED)

2.

DISCONNECT PASSENGER CUSHION PAD HEATER 2-WAY
CONNECTOR AND READ DTC’S

Disconnect the Passenger Cushion Pad Heater connector.

Note: Check connectors - Clean and repair as necessary.
With the scan tool, erase HSM DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the scan tool display the same DTC?

Yes

>> Go To 7

No

>> Go To 3

3.

CHECK THE PASSENGER SEAT BACK PAD HEATER
RESISTANCE

Disconnect the Passenger Seat Back Pad Heater connector.

Note: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the (P188) Passenger Seat Heater B(+) Driver and the
Ground circuit at the Passenger Seat Back Pad connector.

Is the resistance below 4.0 ohms?

No

>> Go To 4

Yes

>> Replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

4.

CHECK THE PASSENGER SEAT BACK PAD HEATER FOR A
SHORT TO GROUND

Measure between the (P188) Passenger Seat Heater B(+) Driver cir-
cuit at the Passenger Seat Back Pad Heater connector and the seat
frame for a short to ground.

Is the resistance below 1000 ohms?

Yes

>> Repair the pigtail harness for a short to ground condition

or replace the seat back heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 5

8G - 32

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1096-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT LOW —

(CONTINUED)

5.

CHECK THE PASSENGER CUSHION PAD HEATER
RESISTANCE

Check the resistance of the cushion heater element by measuring
between the (P188) Passenger Seat Heater B(+) Driver and the
Ground circuit at the Passenger Cushion Pad Heater connector.

Was the resistance below 3.5 ohms?

No

>> Go To 6

Yes

>> Replace the heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

6.

CHECK THE PASSENGER CUSHION PAD HEATER FOR A
SHORT TO GROUND

Measure between the (P188) Passenger Seat Heater B(+) Driver cir-
cuit at the Passenger Cushion Pad Heater connector and the seat
frame for a short to ground.

Is the resistance below 1000 ohms?

Yes

>> Repair the pigtail harness or replace the heater element

as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Using the wiring diagram/schematic as a guide, inspect

the wiring and connectors for an intermittent short to
ground.

Perform BODY VERIFICATION TEST – VER 1.

7.

Check the (P188) Passenger Seat Heater B(+) Driver circuit
for a short to ground

Disconnect the Heated Seat Module connector.

Note: Check connectors - Clean and repair as necessary.
Measure the (P188) Passenger Seat Heater B(+) Driver circuit to
ground at the HSM connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (P188) Passenger Seat Heater B(+) Driver cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 33

B1096-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT LOW —

(CONTINUED)

8G - 34

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN
