Dodge Durango (HB). Manual - part 272

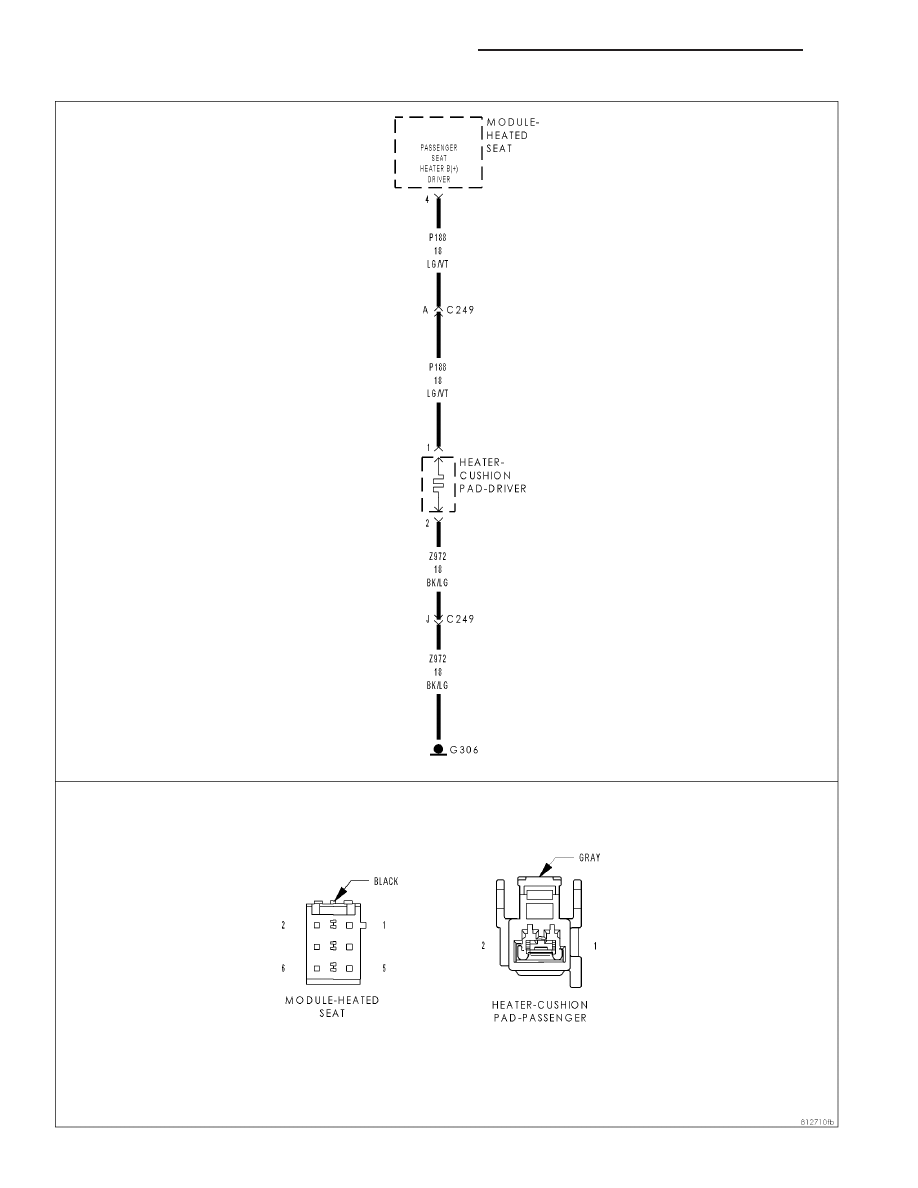

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Ignition on, during the heated seat operation.

•

Set Condition:This code is set immediately after the Heated Seat Module detects an open in the seat
heater B(+) driver circuit.

Possible Causes

(P187) DRIVER SEAT HEATER B(+) DRIVER WIRE OPEN

(Z971) GROUND WIRE OPEN

SEAT CUSHION HEATER ELEMENT OPEN

SEAT BACK HEATER ELEMENT OPEN

HEATED SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1094-FRONT LEFT SEAT HEATER
CONTROL CIRCUIT OPEN IS ACTIVE

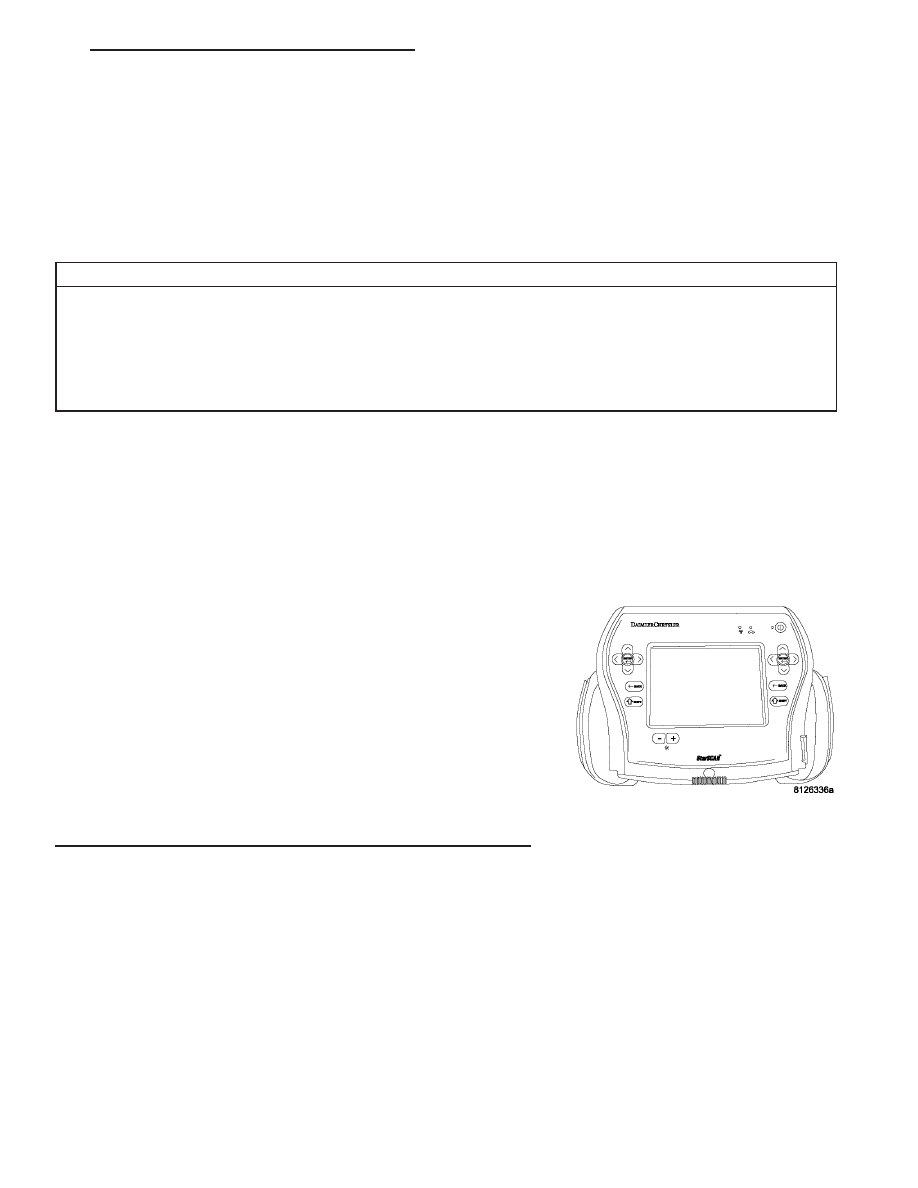

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1094 FRONT LEFT SEAT HEATER CONTROL
CIRCUIT OPEN reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 35

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

2.

CHECK FOR AN OPEN SEAT HEATER ELEMENT

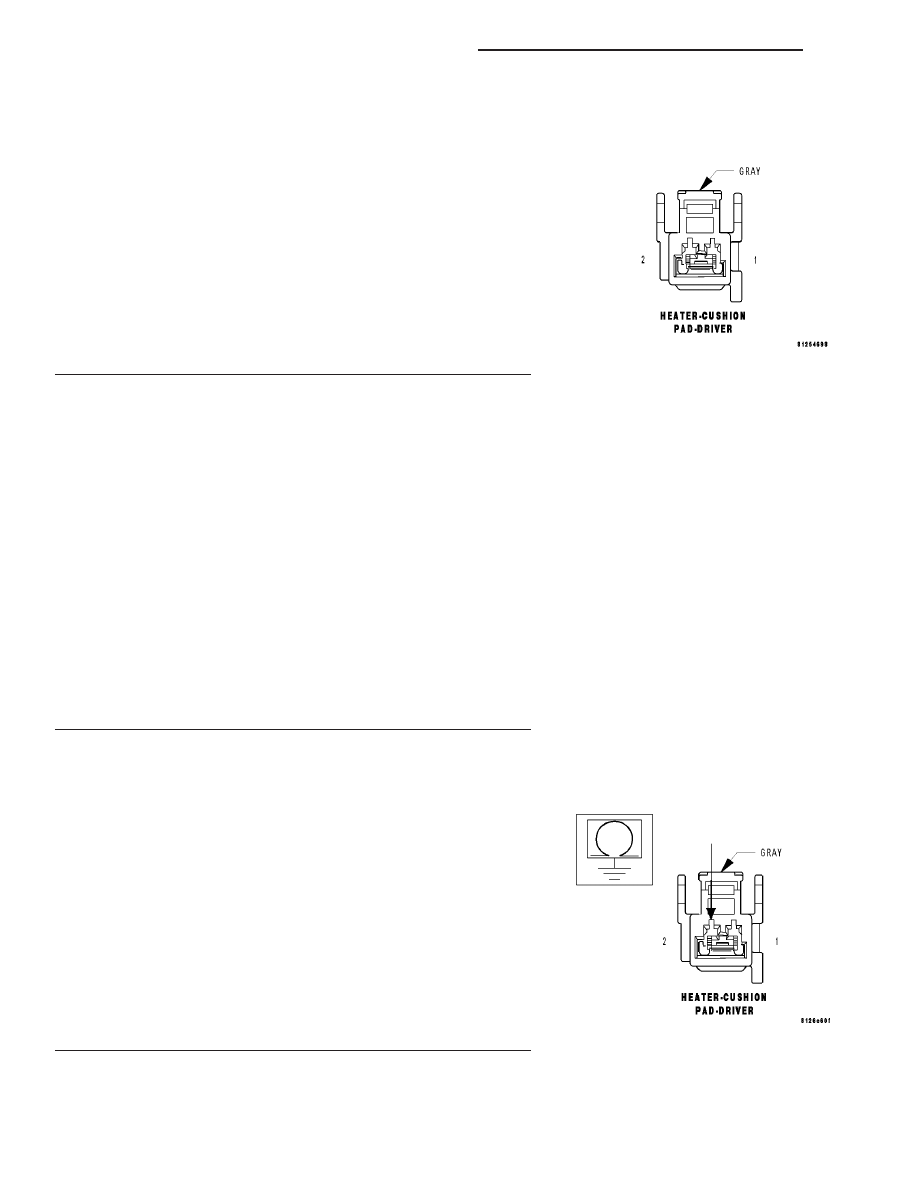

Disconnect the Driver Cushion Pad Heater 2 – way connector.

Note: Check connectors - Clean and repair as necessary.
Measure the total resistance of the cushion and seat back heater ele-
ments at the Driver Cushion Pad 2 – way connector (seat side).

Is the total resistance 2.5 ohms + or – .5 ohms?

Yes

>> Go To 4

No

>> Go To 3

3.

CHECK THE DRIVER SEAT BACK PAD HEATER RESISTANCE

Disconnect the Driver Seat Back Pad Heater 2 – way connector.

Note: Check connectors - Clean and repair as necessary.
Check the resistance of the seat back heater element by measuring
between the (P187) Driver Seat Heater B(+) Driver and the Ground
circuit at the connector.

Is the resistance above 5.8 ohms?

Yes

>> Repair the open pigtail harness or replace the seat back

heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the open pigtail harness or replace the seat cush-

ion heater element as necessary.

Perform BODY VERIFICATION TEST – VER 1.

4.

CHECK THE DRIVER SEAT HEATER GROUND CIRCUIT
RESISTANCE

Measure the resistance of the Ground circuit at the Heater Cushion
Pad 2 – way connector.

Was the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open ground circuit.

Perform BODY VERIFICATION TEST – VER 1.

8G - 36

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

5.

Check the (P187) Driver Seat Heater B(+) Driver circuit for an
open.

Disconnect the Heated Seat Module connector.

Note: Check connectors - Clean and repair as necessary.

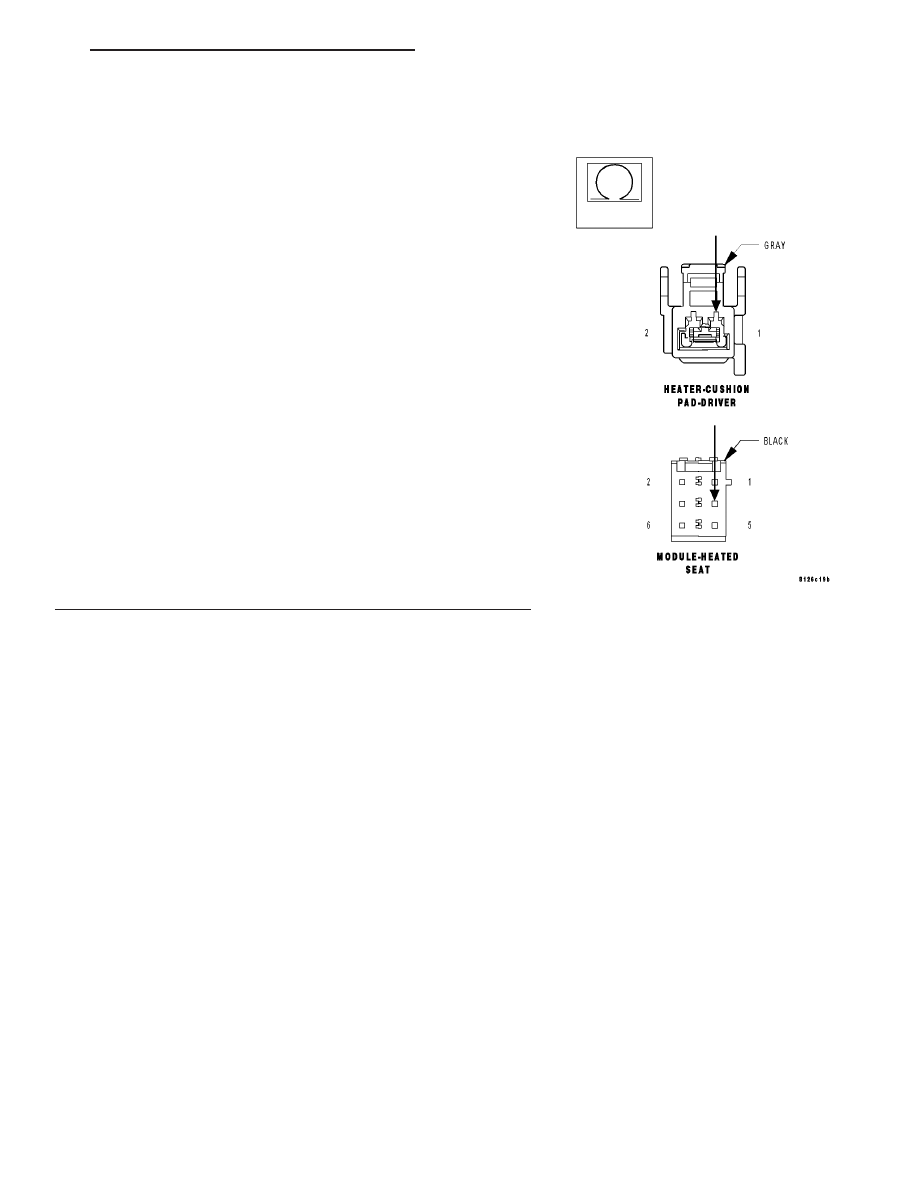

Measure the (P187) Driver Seat Heater B(+) Driver circuit from the
Driver Cushion Pad connector to the HSM connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the (P187) Driver Seat Heater B(+) Driver circuit

for an open.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 37

B1094-FRONT LEFT SEAT HEATER CONTROL CIRCUIT OPEN —

(CONTINUED)

8G - 38

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1098-FRONT RIGHT SEAT HEATER CONTROL CIRCUIT OPEN
