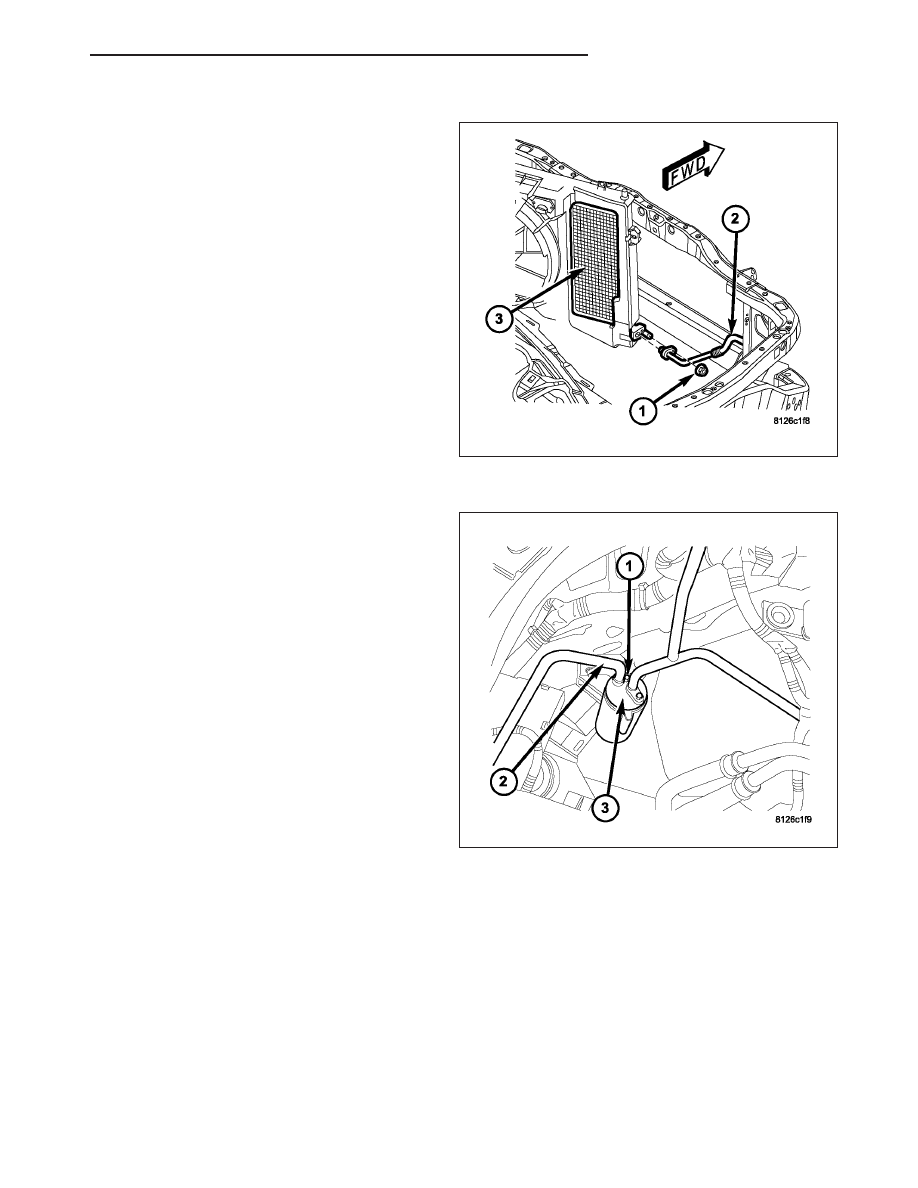

7. Remove the nut (1) that secures the front section

of the A/C liquid line (2) to the A/C condenser (3).

8. Disconnect the A/C liquid line from the A/C con-

denser and remove and discard the O-ring seal
and gasket.

9. Install plugs in, or tape over the opened liquid line

fitting and condenser port.

10. Remove the front section of the A/C liquid line

from the engine compartment.

REAR SECTION

1. Recover the refrigerant from the refrigerant system

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING - FRONT - STANDARD PROCEDURE
- REFRIGERANT SYSTEM RECOVERY).

2. Disconnect and isolate the negative battery cable.

3. Remove the air cleaner housing (1) from the right

side of the engine compartment (Refer to 9 -
ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL).

4. Remove the rear section of the A/C liquid line (2)

from the plastic retainer (3) located on the right
inner fender (4).

HB

PLUMBING - FRONT

24 - 453

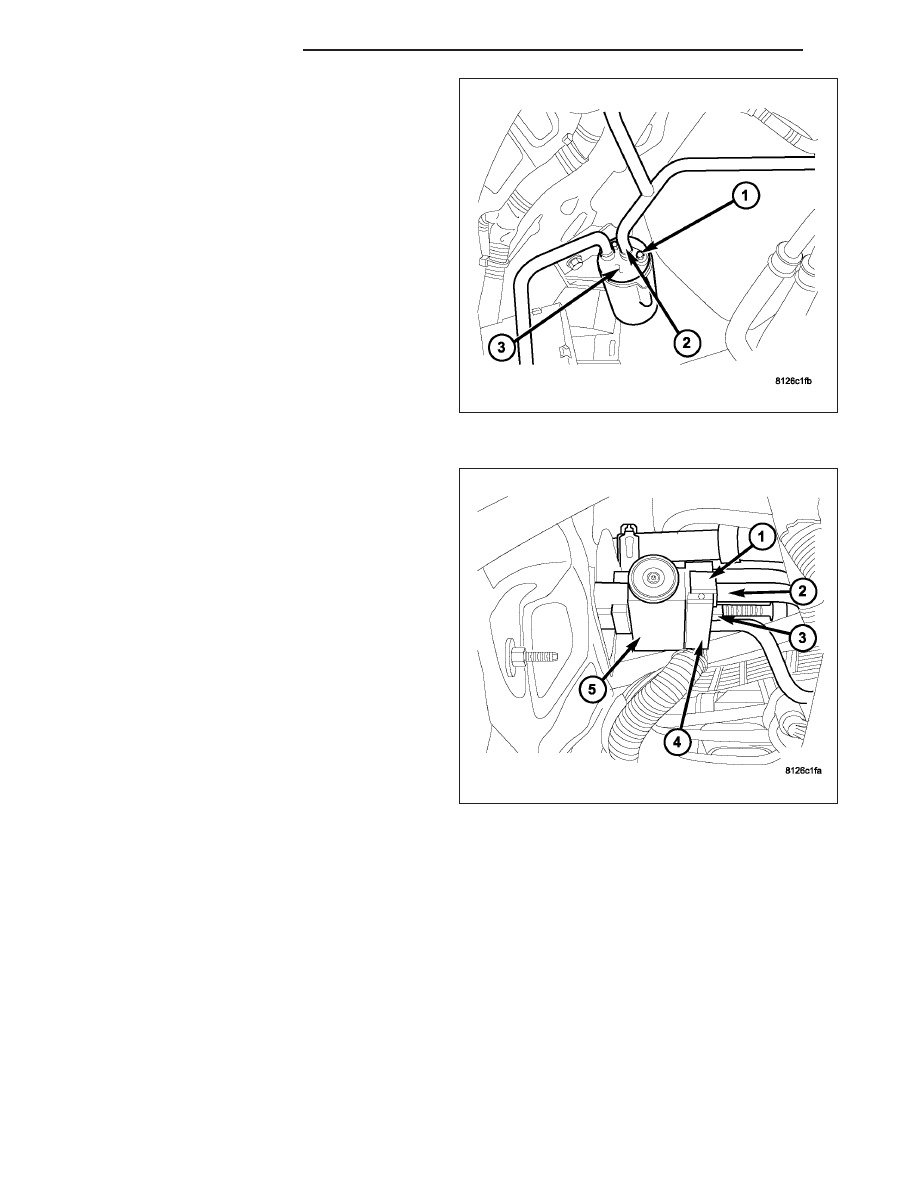

5. Remove the bolt (1) that secures the rear section

of the A/C liquid line (2) to the receiver/drier (3).

6. Disconnect the rear section of the A/C liquid line

from the receiver/drier and remove and discard the
O-ring seal.

7. Install plugs in, or tape over the opened liquid line

fitting and the receiver/drier port.

8. Raise and support the vehicle.

9. Remove the right front wheelhouse splash shield

(Refer to 23 - BODY/EXTERIOR/LF WHEEL-
HOUSE SPLASH SHIELD - REMOVAL).

10. Remove the plastic retainer (1) that secures the

A/C suction line (2) to the liquid line tapping block
(4).

11. Remove the nut (3) that secures the liquid line

tapping block to the A/C expansion valve (5).

12. Disconnect the A/C suction line and the rear sec-

tion of the A/C liquid line from the A/C expansion
valve and remove and discard the O-ring seals
and gaskets.

13. Install plugs in, or tape over the opened refriger-

ant line fittings and the expansion valve ports.

14. Separate the A/C suction line from the liquid line

tapping block.

15. On models equipped with the rear heating-A/C

system, disconnect the underbody liquid line from the liquid line tapping block (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING -REAR/COUPLER-REFRIGERANT LINE - REMOVAL) and (Refer to 24 - HEAT-
ING & AIR CONDITIONING/PLUMBING - REAR/LINE-A/C LIQUID - REMOVAL).

16. Remove the rear section of the A/C liquid line from the engine compartment.

INSTALLATION

NOTE: TheA/C liquid line is serviced in two sections. The front section connects between the A/C con-
denser and the receiver/drier. The rear section connects between the receiver/drier and the A/C expansion
valve. On models equipped with the rear heating-A/C system, the rear section of the A/C liquid line also
includes an extension tube that connects the liquid line to the underbody lines.

24 - 454

PLUMBING - FRONT

HB

FRONT SECTION

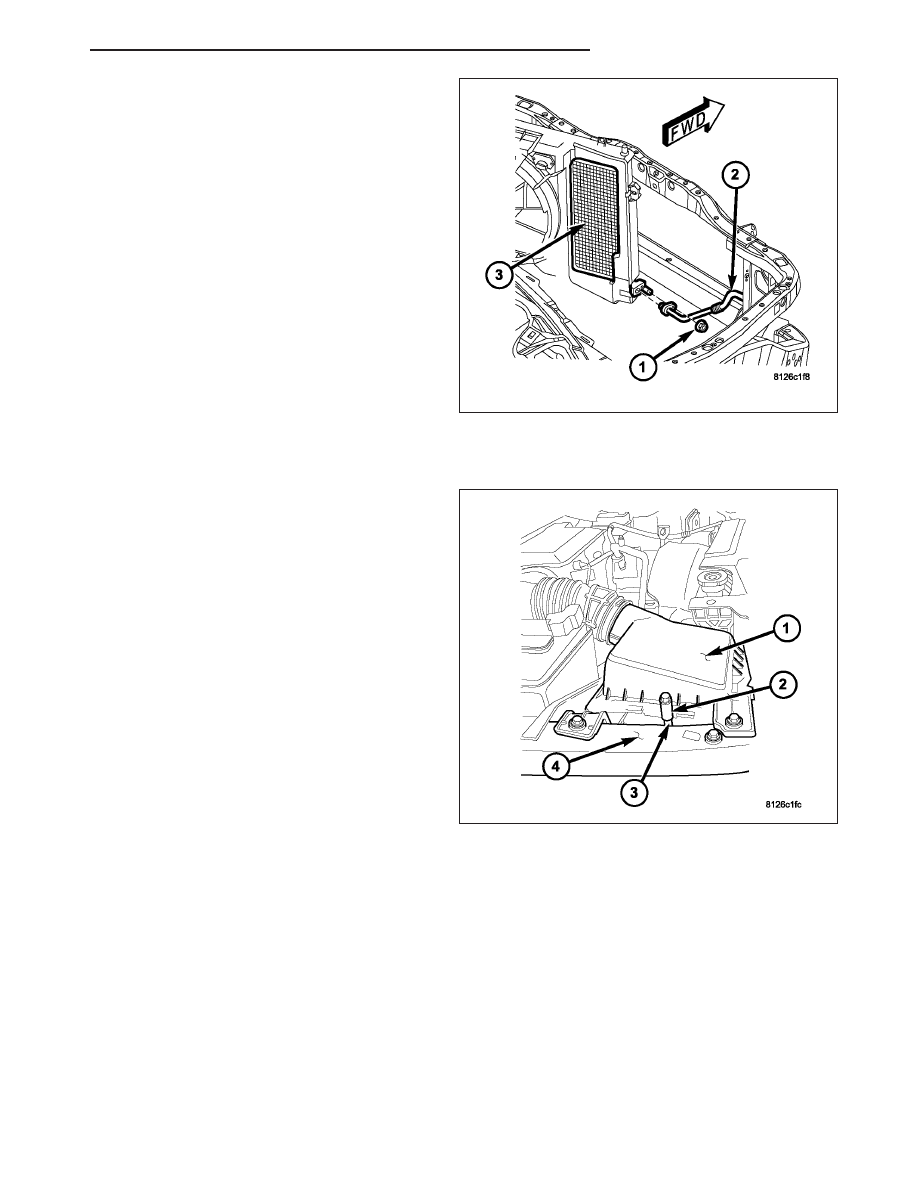

1. Position the front section of theA/C liquid line (2)

into the engine compartment.

2. Remove the tape or plugs from the liquid line fitting

and the condenser port.

3. Lubricate a new rubber O-ring seal with clean

refrigerant oil and install it and a new gasket onto
the liquid line fitting. Use only the specified O-ring
as it is made of a special material for the R-134a
system. Use only refrigerant oil of the type recom-
mended for the A/C compressor in the vehicle.

4. Connect the A/C liquid line to the A/C condenser

(3).

5. Install the nut (1) that secures the A/C liquid line to

the A/C condenser. Tighten the nut to 22 N·m (16
ft. lbs.).

6. Remove the tape or plugs from the liquid line fitting

and the receiver/drier (3).

7. Lubricate a new rubber O-ring seal with clean

refrigerant oil and install it onto the liquid line fitting.
Use only the specified O-ring as it is made of a
special material for the R-134a system. Use only
refrigerant oil of the type recommended for the A/C
compressor in the vehicle.

8. Connect the front section of the A/C liquid line (2)

to the receiver/drier.

9. Install the bolt (1) that secures the front section of

theA/C liquid line to the receiver/drier. Tighten the
bolt to 11 N·m (100 in. lbs.).

HB

PLUMBING - FRONT

24 - 455

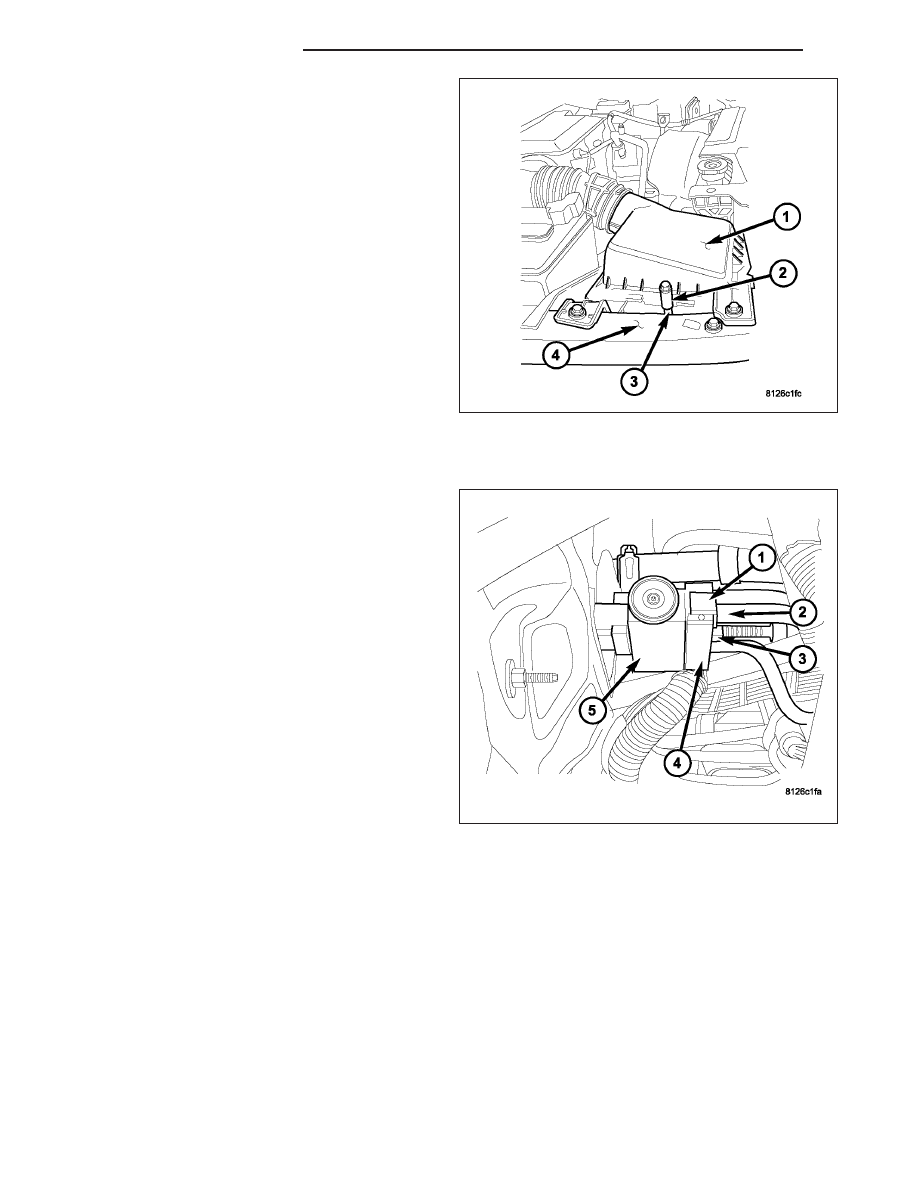

10. Install the air cleaner housing (1) to the right side

of the engine compartment (Refer to 9 - ENGINE/
AIR INTAKE SYSTEM/AIR CLEANER HOUSING -
REMOVAL).

11. Reconnect the negative battery cable.

12. Evacuate the refrigerant system (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING -
FRONT - STANDARD PROCEDURE - REFRIG-
ERANT SYSTEM EVACUATE).

13. Charge the refrigerant system (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING -
FRONT - STANDARD PROCEDURE - REFRIG-
ERANT SYSTEM CHARGE).

REAR SECTION

1. Position the rear section of the A/C liquid line into

the engine compartment.

2. Install the A/C suction line (2) into the liquid line

tapping block (4).

3. Install the plastic retainer (1) that secures the A/C

suction line to the liquid line tapping block.

4. Remove the tape or plugs from the suction and liq-

uid line fittings and the A/C expansion valve (5).

5. Lubricate new rubber O-ring seals with clean refrig-

erant oil and install them and a new gasket onto
the A/C expansion valve. Use only the specified
O-rings as they are made of a special material for
the R-134a system. Use only refrigerant oil of the
type recommended for the A/C compressor in the
vehicle.

6. Connect the A/C suction line and the rear section

of the A/C liquid line to the A/C expansion valve.

7. Install the nut (3) that secures the liquid line tap-

ping block to the A/C expansion valve. Tighten the nut to 23 N·m (17 ft. lbs.).

8. On models equipped with the rear heating-A/C system, connect the underbody liquid line to the liquid line tapping

block (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - REAR/LINE-A/C LIQUID - INSTALLATION)
or (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING - REAR/COUPLER-REFRIGERANT LINE -
INSTALLATION).

9. Install the right front wheelhouse splash shield (Refer to 23 - BODY/EXTERIOR/LF WHEELHOUSE SPLASH

SHIELD - INSTALLATION).

10. Lower the vehicle.
