10. Lower the vehicle.

11. Remove right rear quarter panel trim (Refer to 23

- BODY/INTERIOR/QUARTER PANEL TRIM -
REMOVAL).

12. Remove the rear distribution ducts from the rear

HVAC housing (1) (Refer to 24 - HEATING & AIR
CONDITIONING/DISTRIBUTION - REAR/DUCTS-
DISTRIBUTION - REMOVAL)

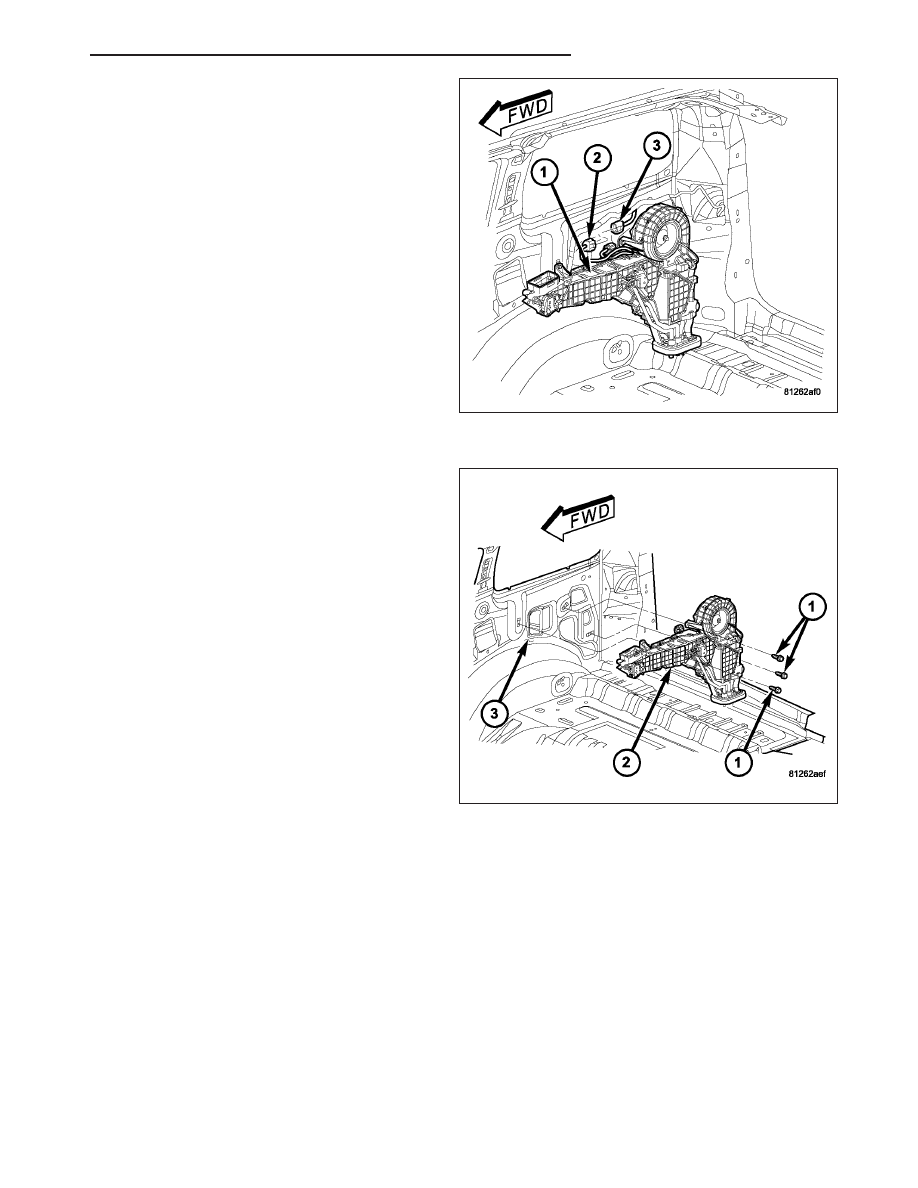

13. Disconnect the body wire harness connector (2)

from the rear HVAC wire harness connector (3).

14. Remove the three bolts (1) that secure the rear

HVAC housing (2) to the rear interior quarter
panel (3).

15. Remove the rear HVAC housing from the vehicle.

DISASSEMBLY

NOTE: The rear HVAC housing must be removed from the vehicle and disassembled for service of the A/C
evaporator, heater core, mode-air door, blend-air door and blower motor.

HB

DISTRIBUTION - REAR

24 - 409

1. Remove the rear HVAC housing (1) and place it on

a workbench (Refer to 24 - HEATING & AIR CON-
DITIONING/DISTRIBUTION

-

REAR/HOUSING-

HVAC - REMOVAL).

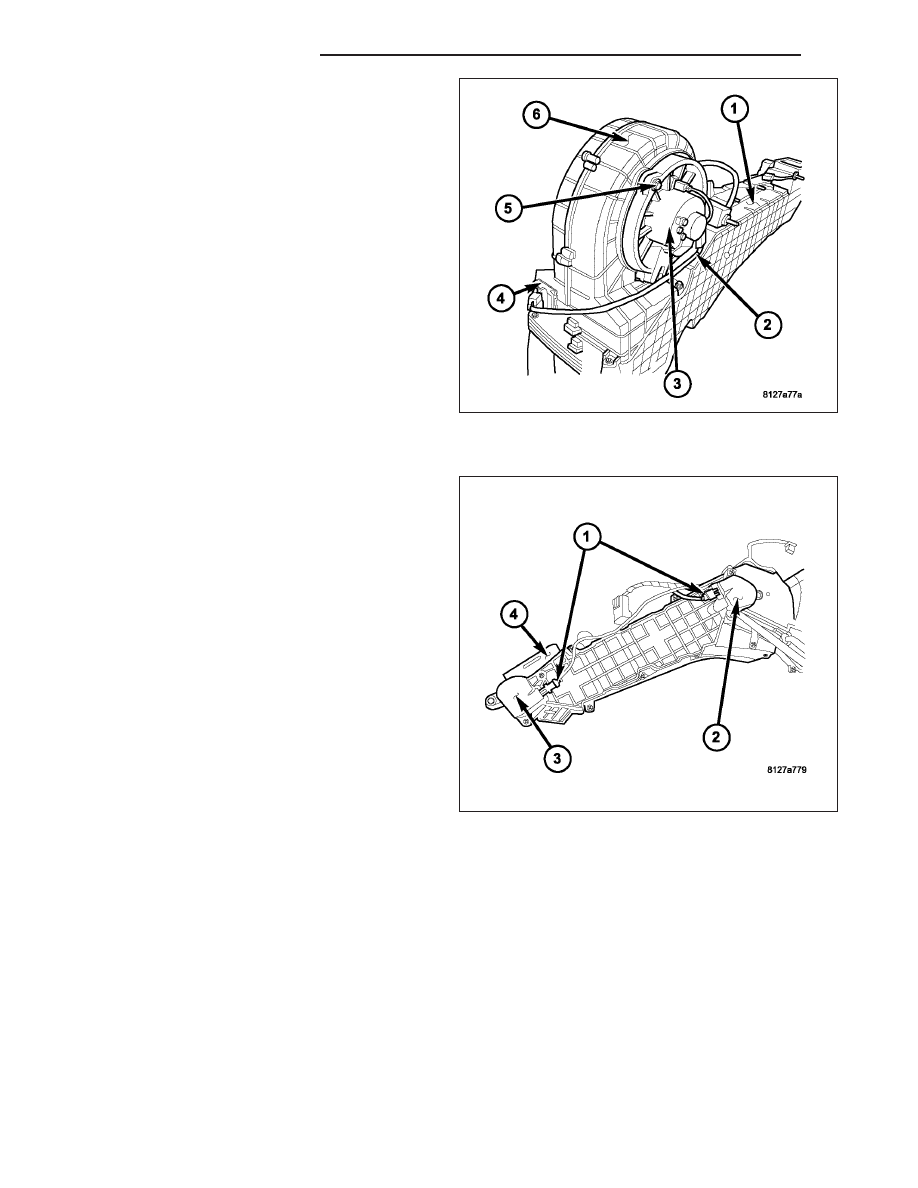

2. Disconnect the rear HVAC wire harness (2) from

the rear blower motor (3) and the rear blower
motor resistor (4).

3.

If necessary, remove the rear blower motor (Refer

to 24 - HEATING & AIR CONDITIONING/DISTRI-
BUTION - REAR/MOTOR-BLOWER - REMOVAL).

4. If necessary, remove the rear blower motor resistor

(Refer to 24 - HEATING & AIR CONDITIONING/
CONTROLS

-

REAR/RESISTOR-BLOWER

MOTOR - REMOVAL).

5. Remove the screws (5) that secure the rear air

inlet housing (6) to the rear HVAC housing.

6. Remove the rear air inlet housing from the rear

HVAC housing.

7. Disconnect the rear HVAC wire harness (1) from

rear blend door actuator (2) and mode door actua-
tor (3).

8. Remove the rear blend door actuator and mode

door actuator from the rear HVAC housing (4)
(Refer to 24 - HEATING & AIR CONDITIONING/
CONTROLS -REAR/ACTUATOR-BLEND DOOR -
REMOVAL) and (Refer to 24 - HEATING & AIR
CONDITIONING/CONTROLS - REAR/ACTUATOR-
MODE DOOR - REMOVAL).

24 - 410

DISTRIBUTION - REAR

HB

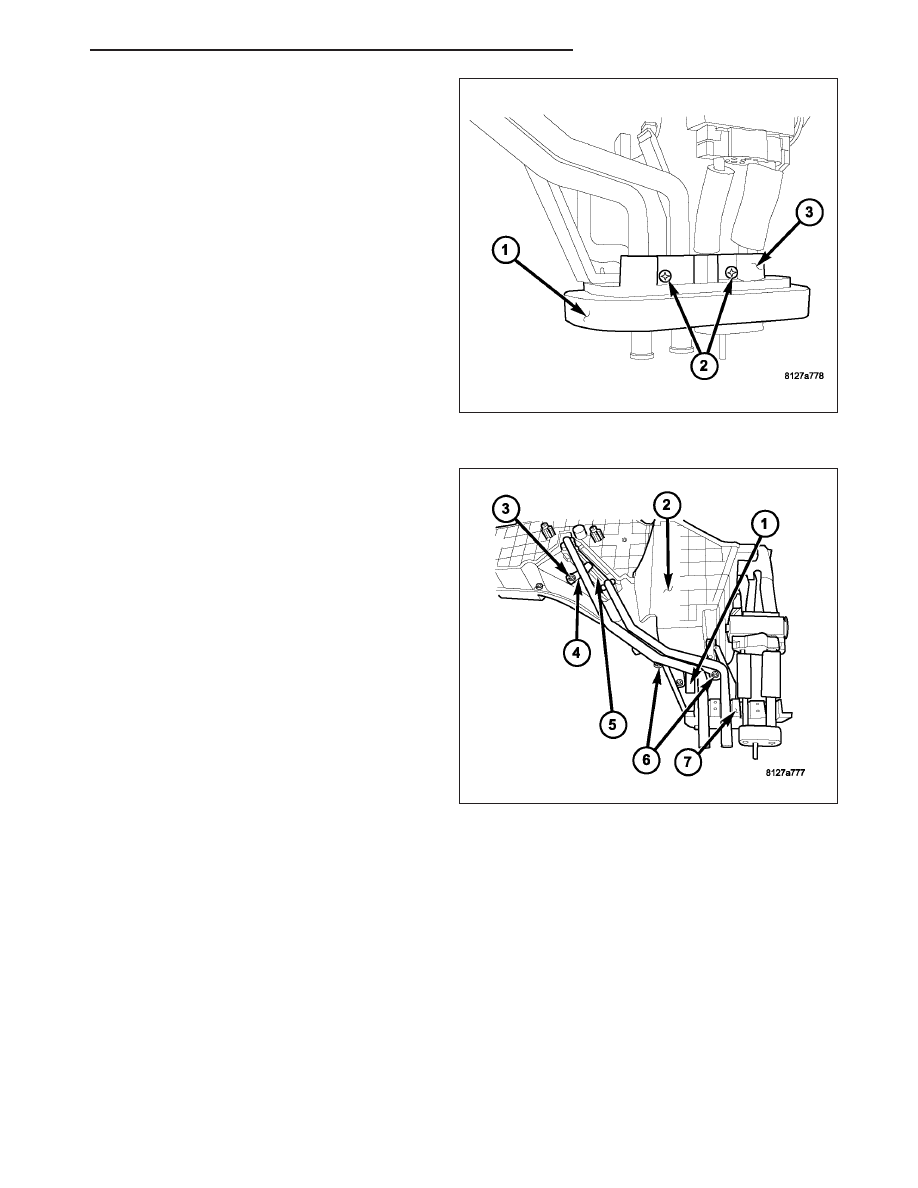

9. Carefully remove the foam seal (1) from the rear

heater core and evaporator extension line flange
(3). If the seal is deformed or damaged, it must be
replaced.

10. Remove the screws (2) that secure the two halves

of the rear heater core and evaporator extension
line flange together.

11. Remove the outer half of the rear heater core and

evaporator extension line flange.

12. Disconnect the condensate drain tube (1) from the

rear HVAC housing (2).

13. Remove the screw (3) that secures the rear

heater core tube retaining bracket (4) to the rear
HVAC housing.

14. Remove the rear heater core tube retaining

bracket.

15. Carefully pull the rear heater core (5) out of the

side of the rear HVAC housing.

16. Remove the two screws (6) that secure the rear

extension line flange bracket (7) to the bottom of
the rear HVAC housing.

HB

DISTRIBUTION - REAR

24 - 411

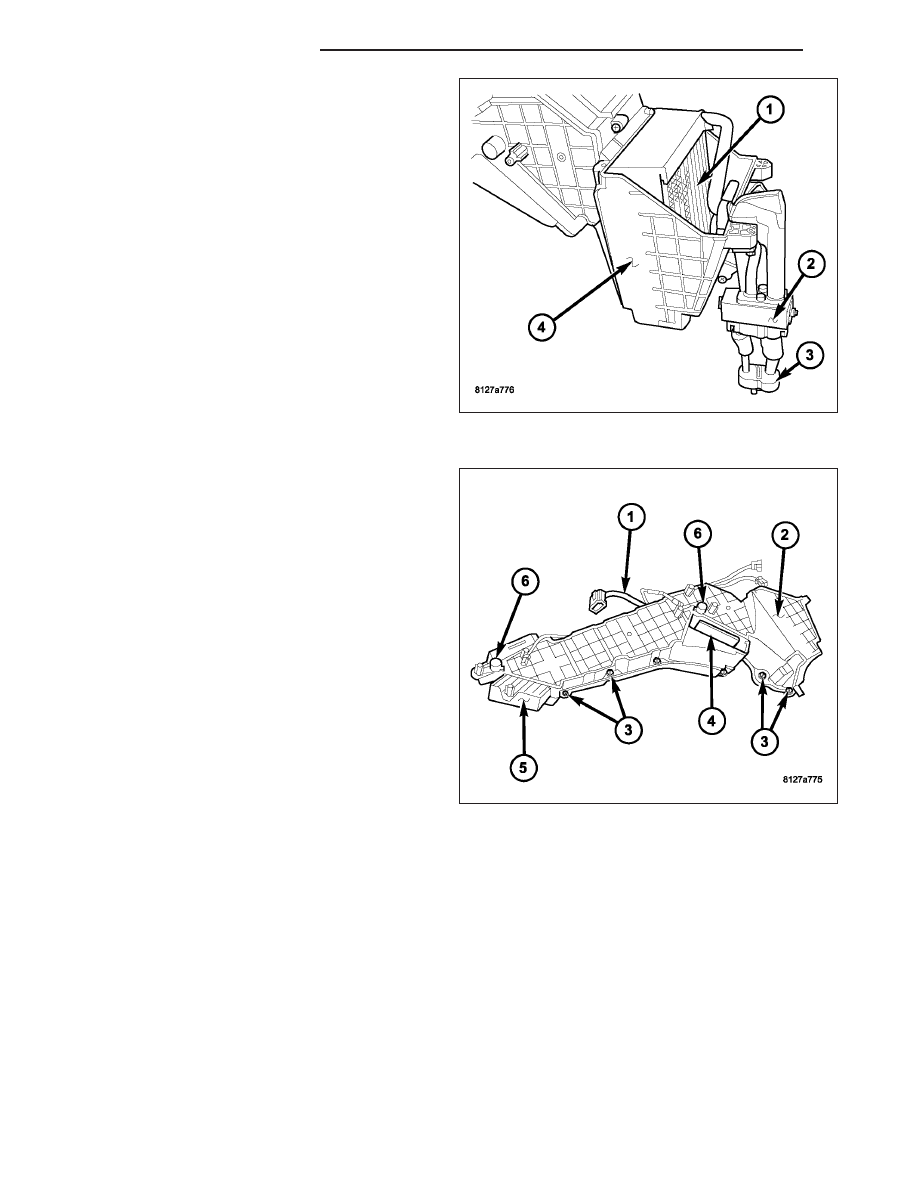

17. Carefully lift the rear A/C evaporator (1), rear

expansion valve (2) and the rear extension line
bracket (3) as an assembly out of the top of the
rear HVAC housing (4).

18. Remove the rear HVAC wiring harness (1) from

the rear HVAC housing (2).

19. Remove the screws (3) that secure the two halves

of the rear HVAC housing together.

20. Separate the two halves of the rear HVAC hous-

ing.

21. Remove the blend-air door (4) and mode-air door

(5) from the rear HVAC housing.

22. If necessary, remove the actuator couplers (6)

from the rear HVAC housing.
