B103A–REAR MODE DOOR CONTROL CIRCUIT/PERFORMANCE (MTC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on any of the door driver circuits while attempting
to drive this actuator. This DTC has a maturing time of 5 seconds and a de-maturing time of 10 seconds. If the
DTC’s status changes from active to stored it will stay in memory for 100 ignition cycles.

If this DTC is active, refer to B104C–BLEND DOOR CONTROL CIRCUIT/PERFORMANCE (MTC) for the diag-
nostic test procedure. If this DTC is stored, refer to HVAC System Test (MTC) for stored DTC test proce-
dures.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 29

B103B–REAR MODE DOOR CONTROL CIRCUIT LOW (ATC)

24 - 30

HVAC - ELECTRICAL DIAGNOSTICS

HB

B103B–REAR MODE DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

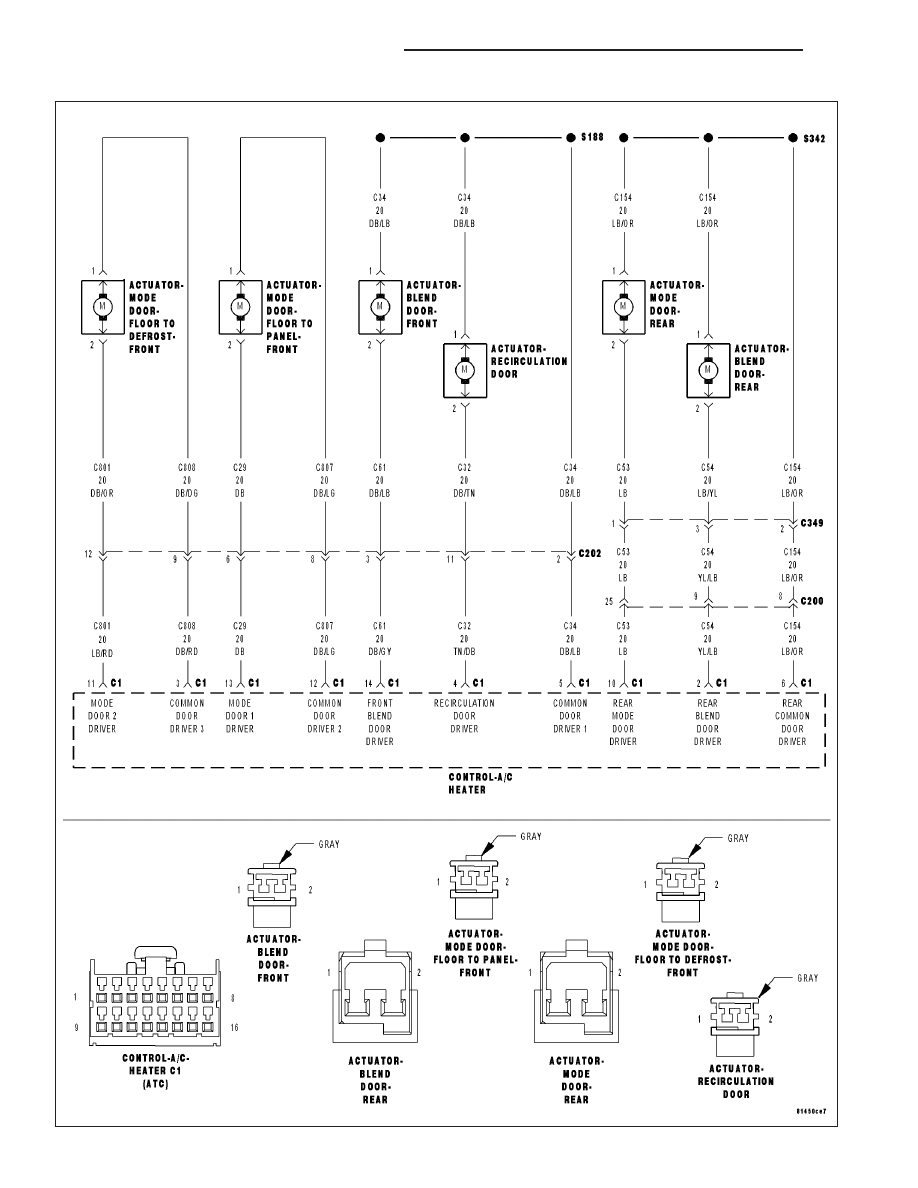

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C53) Rear Mode Door Driver circuit, the (C54) Rear Blend Door Driver circuit, the (C801) Mode Door 2
Driver circuit, the (C154) Rear Common Door Driver circuit, or the (C808) Common Door Driver 3 circuit is
shorted to ground.

Possible Causes

(C53) REAR MODE DOOR DRIVER CIRCUIT SHORTED TO GROUND OR TO OTHER DOOR DRIVER
CIRCUIT(S)

(C54) REAR BLEND DOOR DRIVER CIRCUIT SHORTED TO GROUND OR TO OTHER DOOR DRIVER
CIRCUIT(S)

(C801) MODE DOOR 2 DRIVER CIRCUIT SHORTED TO GROUND OR TO OTHER DOOR DRIVER CIRCUIT(S)

(C154) REAR COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND OR TO OTHER DOOR DRIVER
CIRCUIT(S)

(C808) COMMON DOOR DRIVER 3 CIRCUIT SHORTED TO GROUND OR TO OTHER DOOR DRIVER
CIRCUIT(S)

REAR MODE DOOR ACTUATOR

REAR BLEND DOOR ACTUATOR

MODE DOOR 2 (FLOOR TO PANEL) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Rear Mode Door Actuator via the (C53) Rear Mode Door Driver circuit and the
(C154) Rear Common Door Driver circuit. The A/C Heater Control drives the Rear Blend Door Actuator via the
(C54) Rear Blend Door Driver circuit and the (C154) Rear Common Door Driver circuit. In addition, the Rear Mode
Door Actuator, the Rear Blend Door Actuator, and the Mode Door 2 (Floor to Defrost) Actuator share a driver inside
the A/C Heater Control. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators
depending upon the type of short, its location, and the direction the actuator is moving when the short is present.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 31

B103B–REAR MODE DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

Diagnostic Test

1.

CHECK (C53) REAR MODE DOOR DRIVER CIRCUIT, (C54) REAR BLEND DOOR DRIVER CIRCUIT, (C808)
COMMON DOOR DRIVER 3 CIRCUIT, (C154) REAR COMMON DOOR DRIVER CIRCUIT, & (C801) MODE
DOOR 2 DRIVER CIRCUIT FOR A SHORT TO GROUND

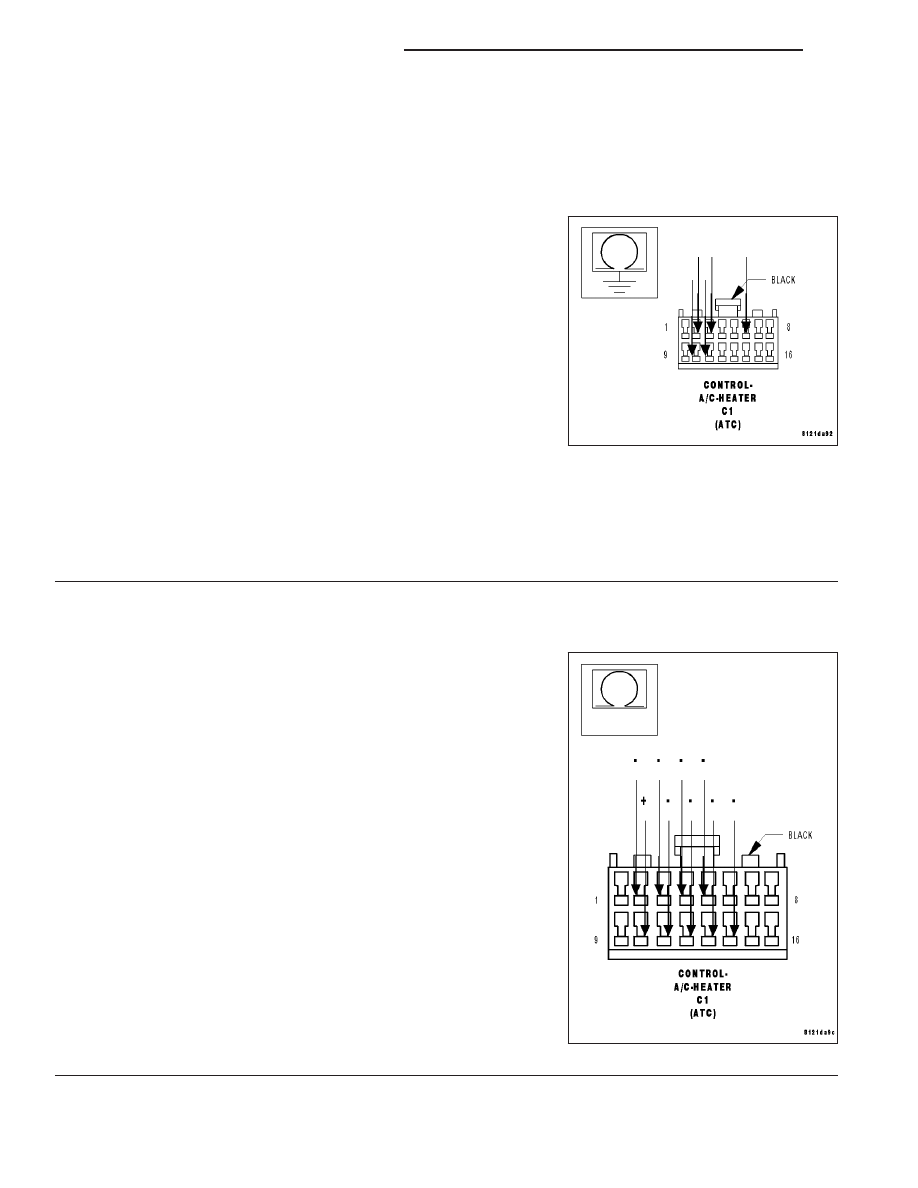

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C53) Rear Mode Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Measure the resistance of the (C54) Rear Blend Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Measure the resistance of the (C808) Common Door Driver 3 Circuit
between ground and the A/C Heater Control C1 harness connector.

Measure the resistance of the (C154) Rear Common Door Driver cir-
cuit between ground and the A/C Heater Control C1 harness connec-
tor.

Measure the resistance of the (C801) Mode Door 2 Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

CHECK (C53) REAR MODE DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUIT(S)

Measure the resistance between the (C53) Rear Mode Door Driver cir-
cuit and the (C54) Rear Blend Door Driver circuit, the (C808) Common
Door Driver 3 circuit, the (C32) Recirculation Door Driver circuit, the
(C34) Common Door Driver 1 circuit, the (C801) Mode Door 2 Driver
circuit, the (C807) Common Door Driver 2 circuit, the (C29) Mode
Door 1 Driver circuit, and the (C61) Front Blend Door Driver circuit in
the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3
