Dodge Durango (HB). Manual - part 1381

FORE/AFT

NOTE: Fore/aft (lateral) door adjustment is done
by loosening the hinge to the hinge pillar fasten-
ers one hinge at a time and moving the door to
the correct position.

1. Support the door with a suitable lifting device.

2. Loosen the hinge (2) to hinge pillar fasteners (5).

(Refer to 23 - BODY/DOOR - FRONT/HINGE -
REMOVAL)

3. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

4. Tighten the hinge pillar fasteners to 28 N·m (21 ft.

lbs.).

UP/DOWN

NOTE: Up/down door adjustment is done by loos-
ening either the hinge to the hinge pillar fasteners
or the hinge to door fasteners and moving the
door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the welded washers with a
chisel or other suitable tool.

NOTE: When the up/down adjustments are done
correctly, the top of the door is positioned over
flush to the roof. (Refer to 23 - BODY/BODY
STRUCTURE/GAP AND FLUSH - SPECIFICATIONS)

1. Support the door with a suitable lifting device.

2. Loosen the latch striker bolts (1). (Refer to 23 - BODY/DOOR - FRONT/LATCH STRIKER - REMOVAL)

3. Loosen the hinge to door fasteners (3) (Refer to 23

- BODY/DOOR - FRONT/DOOR - REMOVAL) or
loosen the hinge to hinge pillar fasteners (5) (Refer
to

23

-

BODY/DOOR

-

FRONT/HINGE

-

REMOVAL).

HB

DOOR - FRONT

23 - 37

NOTE: When adjusting the door using the door to
hinge adjustment, remove the upper hinge welds
(2) and separate the washers from the hinge (4).

NOTE: When adjusting the door using the door to
hinge adjustment, remove the lower hinge welds
(2) and separate the washers from the hinge (4).

4. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

5. Tighten the hinge pillar fasteners or the door to

hinges fasteners to 28 N·m (21 ft. lbs.).

6. Tighten the latch striker bolts (1). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

INSTALLATION)

23 - 38

DOOR - FRONT

HB

IN/OUT

NOTE: In/out door adjustment is done by loosen-
ing the hinge to door fasteners one hinge at a time
and moving the door to the correct position.

NOTE: When adjustment of the door requires the
loosening of the door to hinge fasteners, it will be
necessary to separate the welded washers with a
chisel or other suitable tool.

1. Support the door with a suitable lifting device.

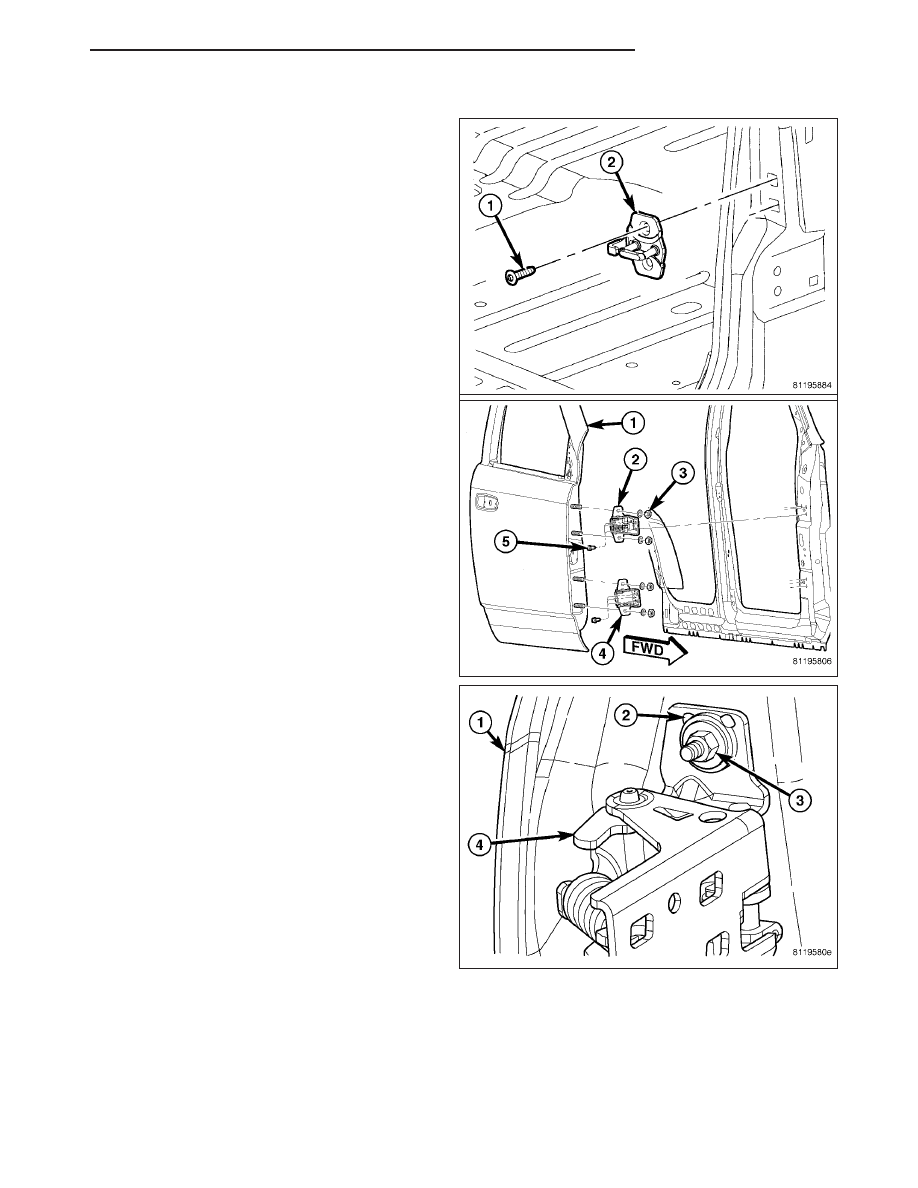

2. Loosen the latch striker bolts (1). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

REMOVAL)

3. Loosen the hinge to door fasteners (3). (Refer to

23 - BODY/DOOR - FRONT/DOOR - REMOVAL)

NOTE: When adjusting the door using the door to
hinge adjustment, remove the upper hinge welds
(2) and separate the washers from the hinge (4).

HB

DOOR - FRONT

23 - 39

NOTE: When adjusting the door using the door to
hinge adjustment, remove the lower hinge welds
(2) and separate the washers from the hinge (4).

4. Adjust the door to the correct position. (Refer to 23

- BODY/BODY STRUCTURE/GAP AND FLUSH -
SPECIFICATIONS)

5. Tighten the door to hinges fasteners (3) to 28 N·m

(21 ft. lbs.).

6. Tighten the latch striker bolts (1). (Refer to 23 -

BODY/DOOR

-

FRONT/LATCH

STRIKER

-

INSTALLATION)

23 - 40

DOOR - FRONT

HB
