Dodge Durango (HB). Manual - part 1382

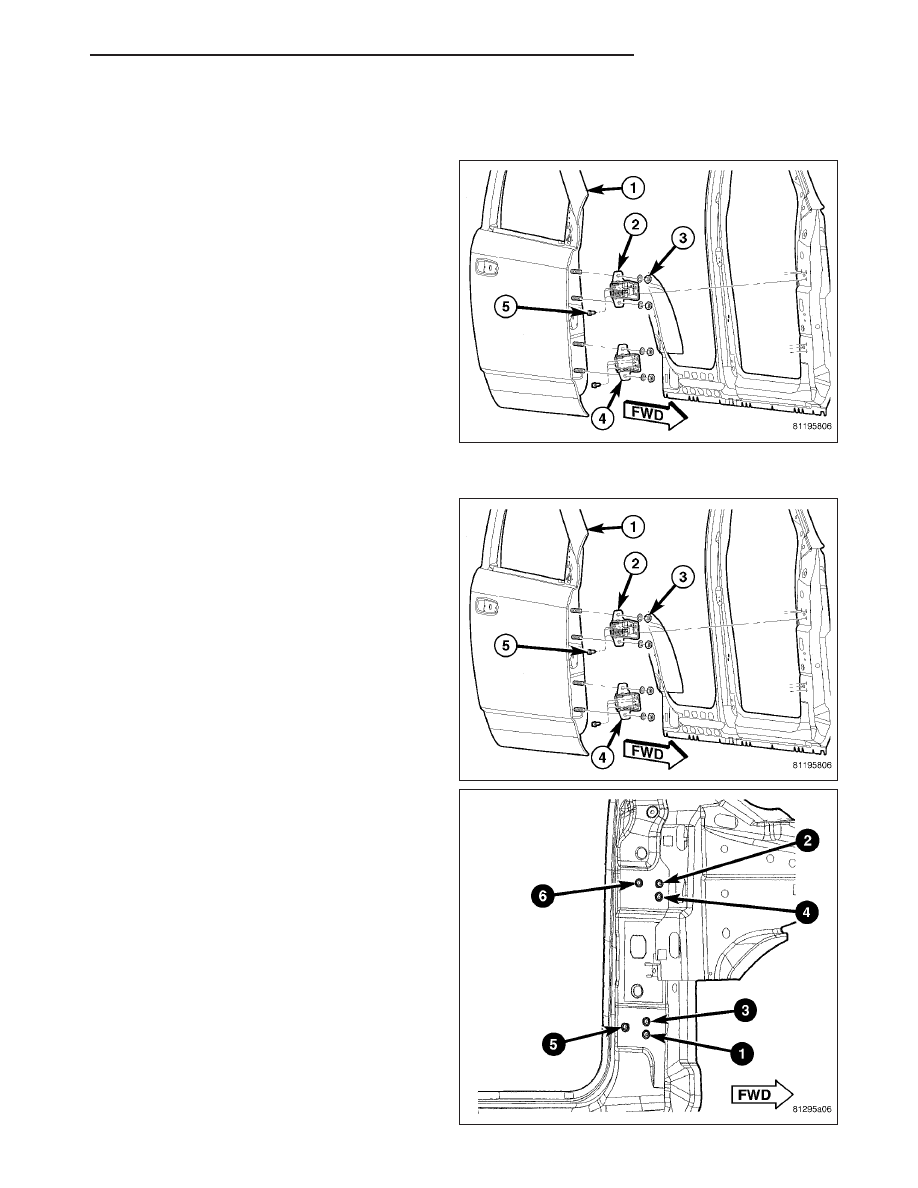

HINGE

REMOVAL

1. Remove the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

2. Using a grease pencil or equivalent, mark the out-

line of the door hinges on a-pillar end to aid instal-
lation.

3. Remove the bolts (5) and remove the hinges (2 &

4).

INSTALLATION

1.

If necessary, paint replacement door hinge before

installation.

2. Position door hinge (2 & 4) on hinge pillar using

alignment marks and install the bolts (5).

3. Tighten the bolts to 28 N·m (21 ft. lbs.) using the

sequence shown.

NOTE: Right hand door shown, left hand door
opposite.

4. Install the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - INSTALLATION)

HB

DOOR - FRONT

23 - 41

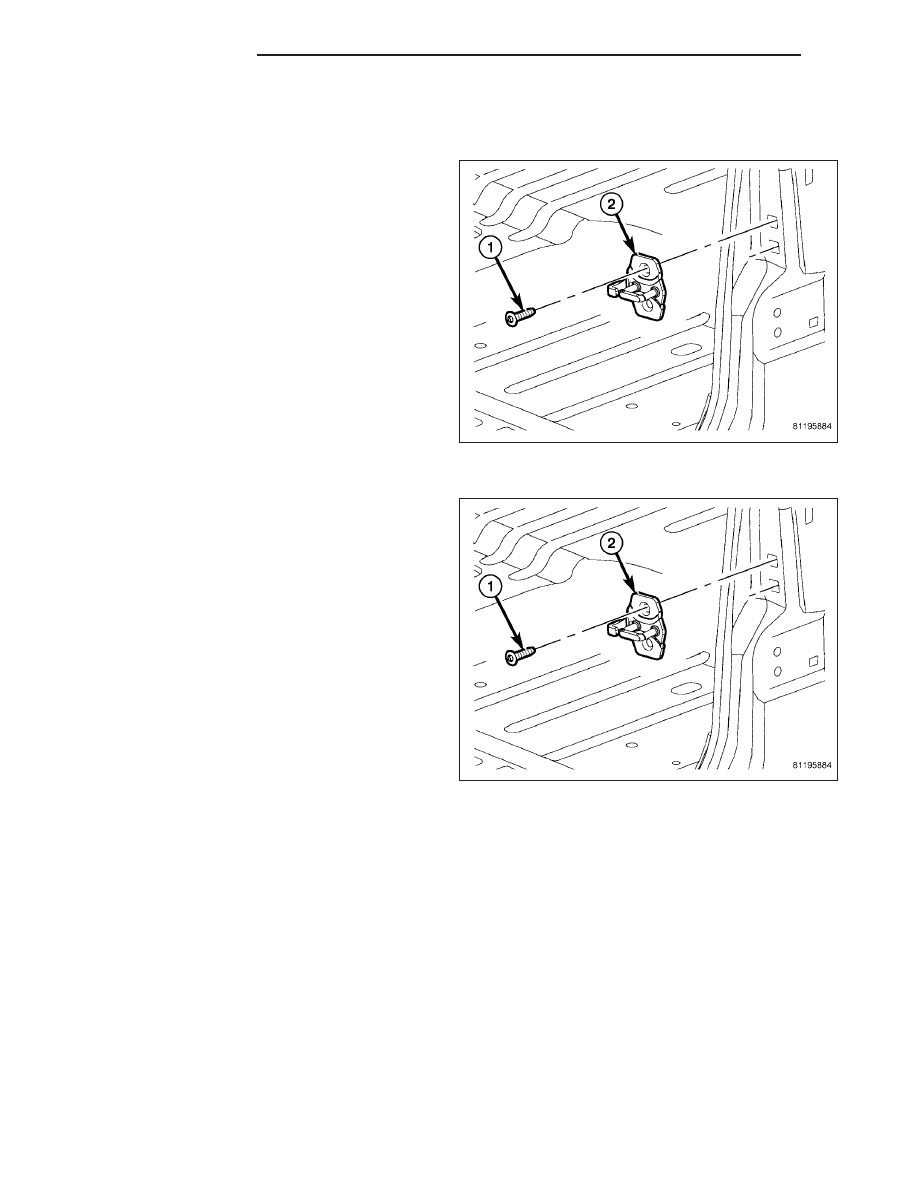

STRIKER

REMOVAL

1. Using a grease pencil or equivalent, mark the posi-

tion of the striker (2).

2. Remove the bolts (1) and remove the striker.

INSTALLATION

1. Install the striker and install the bolts.

2. Tighten the bolts to 28 N·m (21 ft. lbs.).

3. Adjust the striker if needed. (Refer to 23 - BODY/

DOOR - FRONT/LATCH STRIKER - ADJUST-
MENTS)

23 - 42

DOOR - FRONT

HB

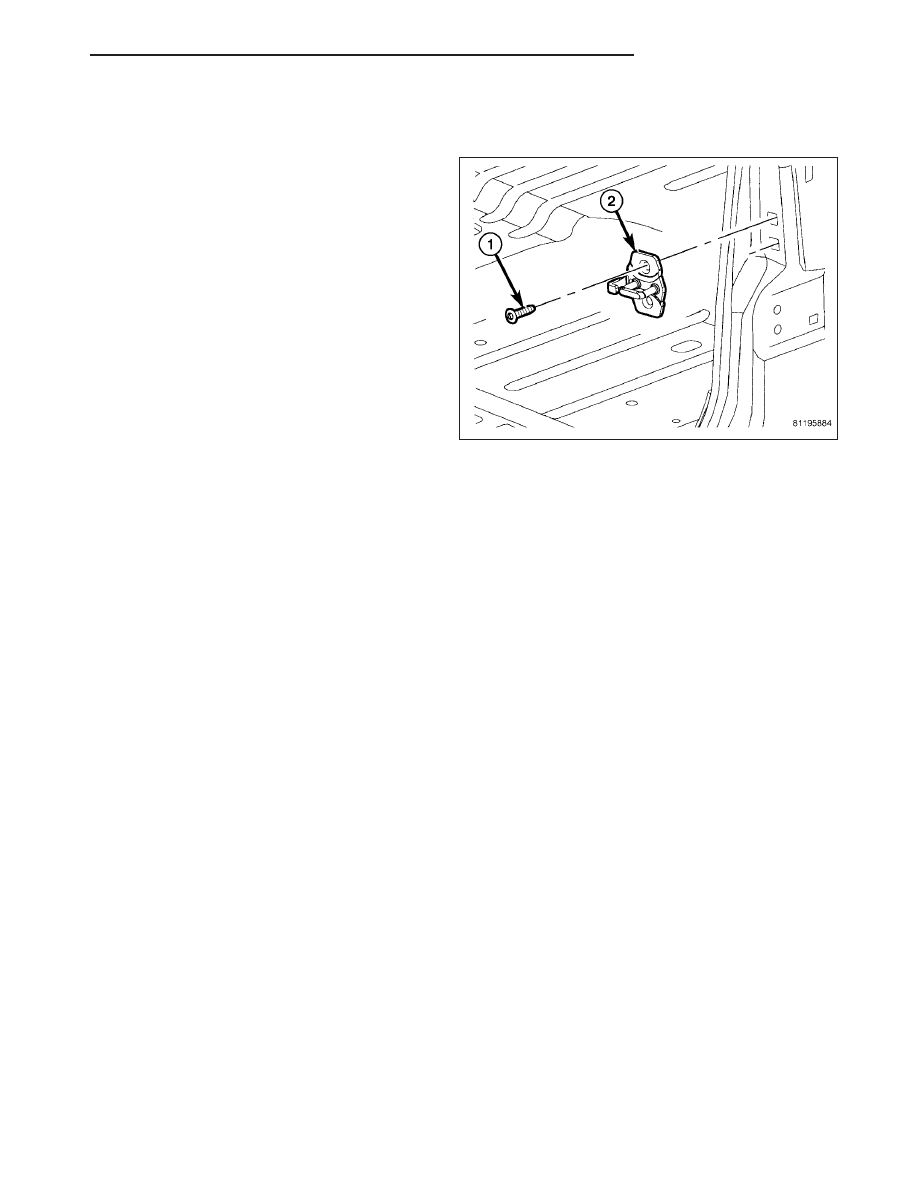

ADJUSTMENTS

ADJUSTMENT

1. Using a grease pencil or equivalent, mark the posi-

tion of the striker (2) to aid in adjustment.

2. Loosen the striker bolts (1).

3. Change the striker position to adjust the rear gap

and flush measurement. (Refer to 23 - BODY/
BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

4. Tighten the bolts to 28 N·m (21 ft. lbs.).

HB

DOOR - FRONT

23 - 43

DOORS - REAR

TABLE OF CONTENTS

page

page

PANEL-TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

WATERSHIELD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 49

REGULATOR-WINDOW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

HANDLE-EXTERIOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

CHANNEL-GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 55

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 56

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 56

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 62

STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 64

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 65

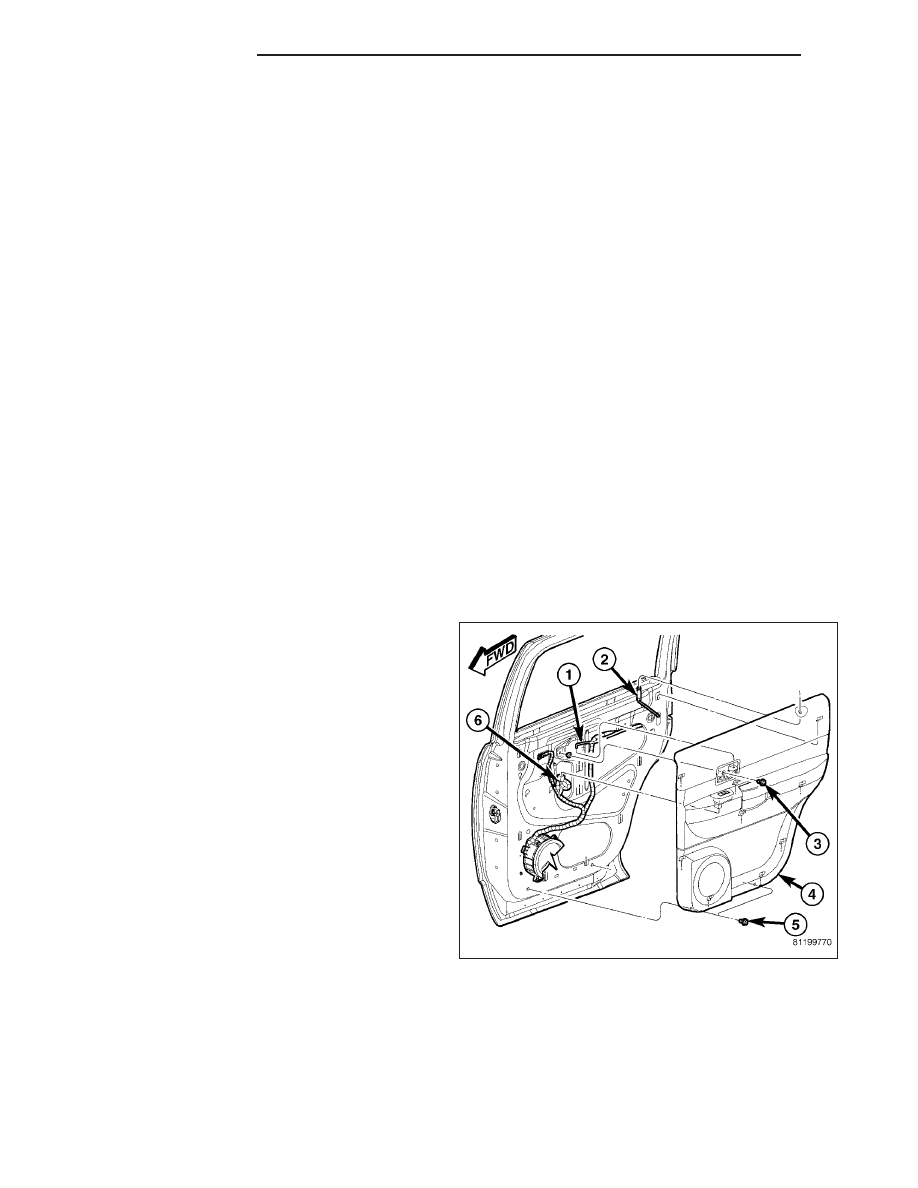

PANEL-TRIM

REMOVAL

1. Remove the screws (3 & 5).

CAUTION: Trim panel is attached to the door using
hooks molded into the panel. Do not pull the trim
panel straight off or damage to the panel and/or
power switch assembly may occur.

2. Lift the trim panel up off the lock rod (2) and

attachment hooks and separate the panel from the
door slightly.

3. Disconnect the electrical connectors (6).

4. Disconnect the inside handle actuator rod (1).

23 - 44

DOORS - REAR

HB
