4. Install left and right radio suppressor straps.

5. Install throttle body assembly.

6. Install throttle cable bracket.

7. Connect throttle cable and speed control cable to throttle body.

8. Install fuel rail (Refer to 14 - FUEL SYSTEM/FUEL DELIVERY/FUEL RAIL - INSTALLATION).

9. Install ignition coil towers (Refer to 8 - ELECTRICAL/IGNITION CONTROL/IGNITION COIL - INSTALLATION).

10. Position and install heater hoses and tubes onto intake manifold.

11. Install the heater hoses to the heater core and engine front cover.

12. Connect electrical connectors for the following components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Intake Air Temperature (IAT) Sensor

•

Throttle Position (TPS) Sensor

•

Coolant Temperature (CTS) Sensor

•

Idle Air Control (IAC) Motor

•

Ignition coil towers

•

Fuel injectors

13. Install top oil dipstick tube retaining bolt and ground strap.

14. Connect generator electrical connections.

15. Connect Brake booster hose and Positive crankcase ventilation (PCV) hose.

16. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

17. Install the wiper module (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER MODULE - INSTALLATION).

18. Install resonator assembly and air inlet hose.

19. Connect negative cable to battery.

MANIFOLD - EXHAUST

DESCRIPTION

The exhaust manifolds are log style with a patented flow enhancing design to maximize performance. The exhaust
manifolds are made of high silicon molybdenum cast iron. A perforated core graphite exhaust manifold gasket is
used to improve sealing to the cylinder head. The exhaust manifolds are covered by a three layer laminated heat
shield for thermal protection and noise reduction. The heat shields are fastened with a torque prevailing nut that is
backed off slightly to allow for the thermal expansion of the exhaust manifold.

REMOVAL

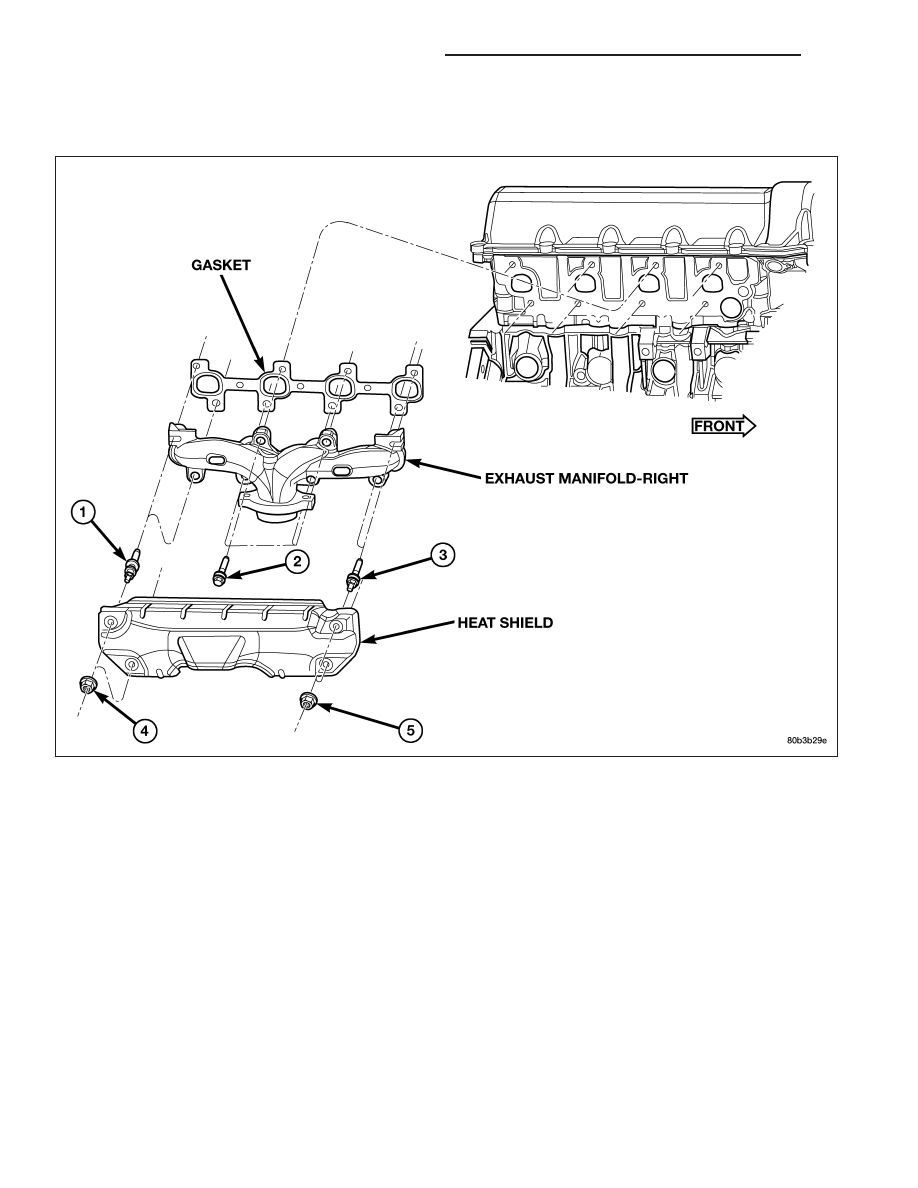

RIGHT EXHAUST MANIFOLD

1. Disconnect negative cable for battery.

2. Remove air cleaner assembly, resonator assembly and air inlet hose.

3. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

4. Remove A/C compressor (Refer to 24 - HEATING & AIR CONDITIONING/PLUMBING/A/C COMPRESSOR -

REMOVAL).

5. Remove A/C accumulator support bracket fastener.

6. Drain coolant below heater hose level (Refer to 7 - COOLING - STANDARD PROCEDURE).

7. Remove heater hoses at engine.

8. Remove fasteners attaching exhaust manifold heat shield.

9. Remove heat shield.

10. Remove upper exhaust manifold attaching fasteners.

11. Raise vehicle on hoist.

12. Disconnect exhaust pipe from manifold.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1299

13. Remove fasteners attaching starter. Move starter aside.

14. Remove lower exhaust manifold attaching fasteners.

15. Remove exhaust manifold and gasket. Manifold is removed from below the engine compartment.

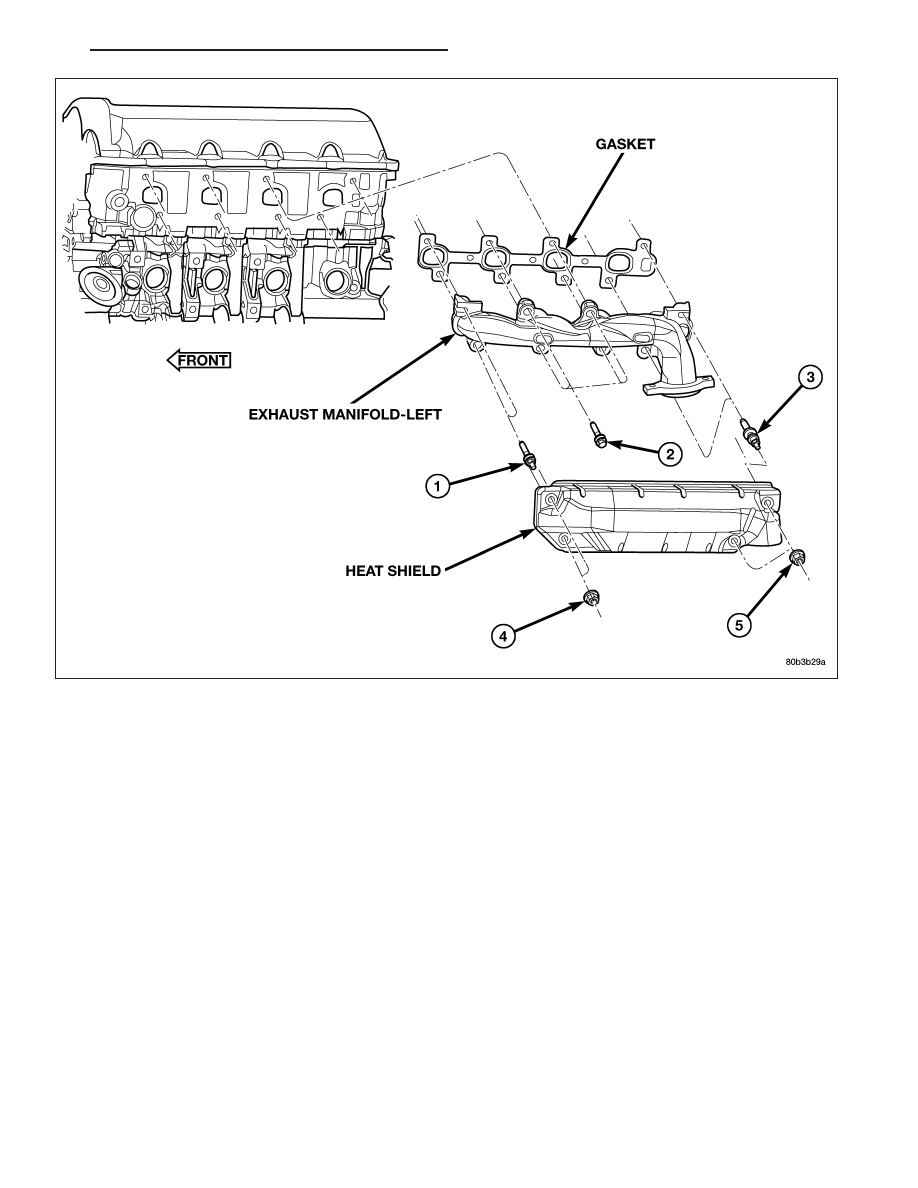

LEFT EXHAUST MANIFOLD

1. Disconnect negative cable for battery.

2. Hoist vehicle.

3. Disconnect exhaust pipe at manifold.

4. Lower vehicle.

5. Remove the front two exhaust heat shield retaining fasteners. Raise vehicle and remove the fasteners at rear of

heat shield.

9 - 1300

ENGINE - 4.7L SERVICE INFORMATION

HB

6. Remove heat shield.

7. Lower vehicle and remove the upper exhaust manifold retaining bolts.

8. Raise vehicle and remove the lower exhaust manifold retaining bolts.

9. Remove exhaust manifold and gasket. Manifold is removed from below the engine compartment.

CLEANING

1. Clean the exhaust manifold using a suitable cleaning solvent, then allow to air dry.

2. Clean all gasket residue from the manifold mating surface.

INSPECTION

1. Inspect the exhaust manifold for cracks in the mating surface and at every mounting bolt hole.

2. Using a straight edge and a feeler gauge, check the mating surface for warp and twist.

3. Inspect the manifold to exhaust pipe mating surface for cracks, gouges, or other damage that would prevent

sealing.

INSTALLATION

RIGHT EXHAUST MANIFOLD

1. Install exhaust manifold and gasket from below engine compartment.

2. Install lower exhaust manifold fasteners. DO NOT tighten until all fasteners are in place.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1301

3. Lower vehicle and install upper exhaust manifold fasteners. Tighten all manifold bolts starting at center and work-

ing outward to 25 N·m (18 ft. lbs.).

CAUTION: Over tightening heat shield fasteners, may cause shield to distort and/or crack.

4. Install exhaust manifold heat shield. Tighten fasteners to 8 N·m (72 in. lbs.), then loosen 45 degrees.

5. Install starter and fasteners.

6. Connect exhaust pipe to manifold.

7. Connect heater hoses at engine.

8. Install fastener attaching A/C accumulator.

9. Install A/C compressor and fasteners.

10. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

11. Install air cleaner assembly, resonator assembly and air inlet hose.

12. Install battery and connect cables.

13. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

LEFT EXHAUST MANIFOLD

1. Install exhaust manifold and gasket from below engine compartment.

2. Install lower exhaust manifold fasteners. DO NOT tighten until all fasteners are in place.

3. Lower vehicle and install upper exhaust manifold fasteners. Tighten all manifold bolts starting at center and work-

ing outward to 25 N·m (18 ft. lbs.).

CAUTION: Over tightening heat shield fasteners, may cause shield to distort and/or crack.

4. Install exhaust manifold heat shield. Tighten fasteners to 8 N·m (72 in. lbs.), then loosen 45 degrees.

5. Connect exhaust pipe to manifold.

6. Connect negative cable to battery.
