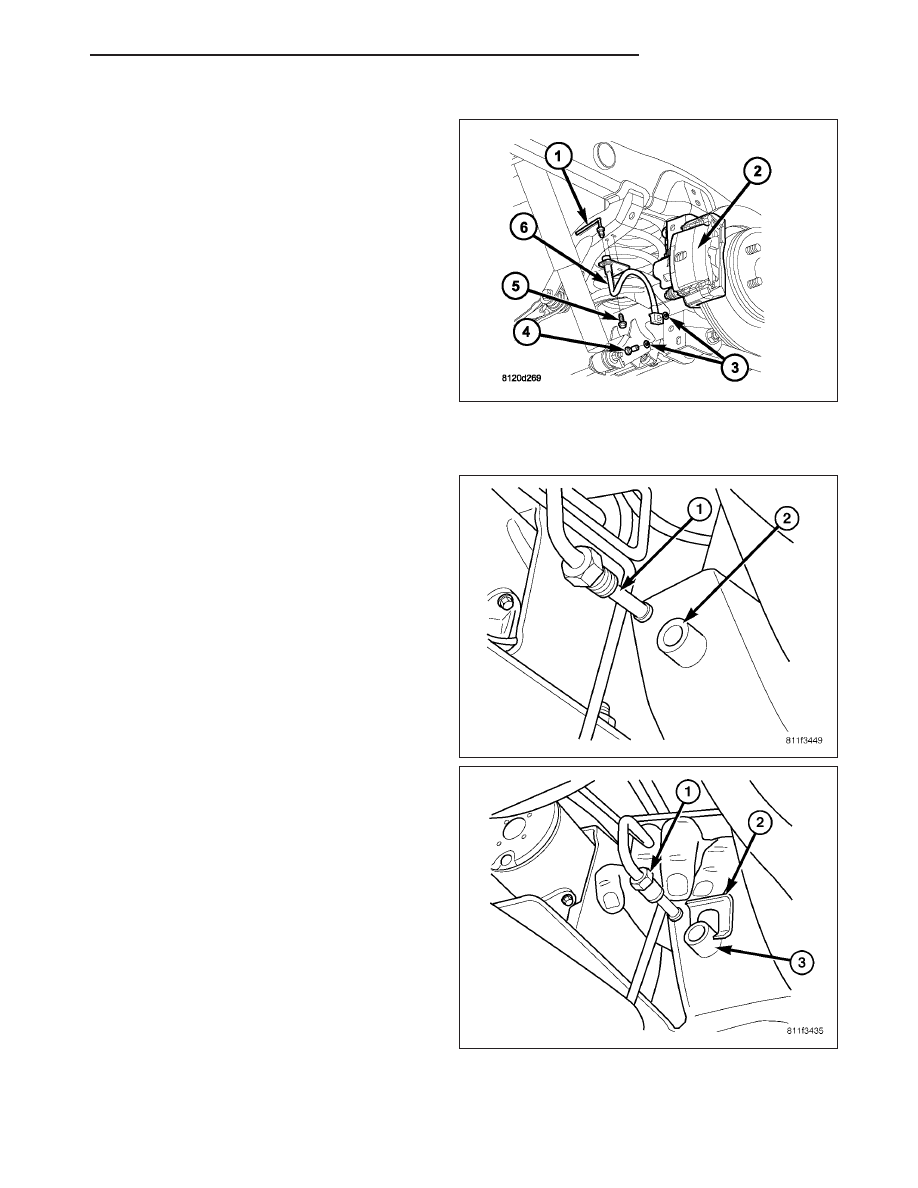

CALIPER HOSE ASSEMBLY

1. Install the hose (6).

2. Install the banjo bolt (4) and new cooper washers

(3) at the caliper (2).

3. Install the mounting bolt (5) for the brake hose (6)

at the frame.

4. Install the brake line (1) into the caliper hose (6).

5. Lower the vehicle and remove the support.

6. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

FRONT BRAKE HOSE

1. Install the brake hose (2) in position.

2. Install the retaining clip (2) for the brake hose (3) at

the frame.

HB

BRAKES - BASE

5 - 15

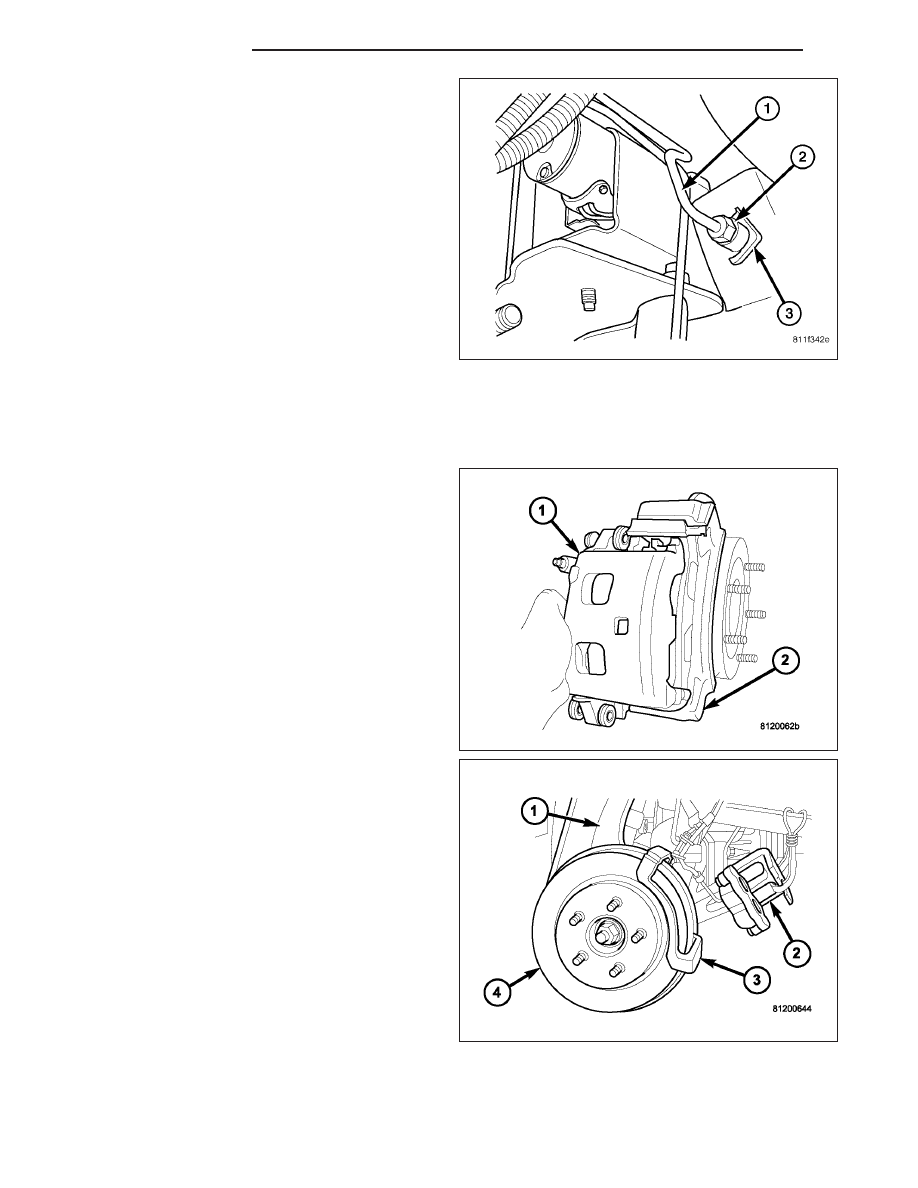

3. Install the brake line (1) into the brake hose (2) and

tighten to 19 N·m (250 in.lbs).

4. Install the brake hose banjo bolt at the caliper and

tighten to 27 N·m (245 in.lbs).

5. Remove the support and lower the vehicle.

6. Bleed the brake system (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

BRAKE PADS/SHOES

REMOVAL

1. Raise and support vehicle.

2. Remove the wheel and tire assemblies.

3. Compress the caliper.

4. Remove the caliper, (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/DISC BRAKE CALIPERS
- REMOVAL).

5. Remove the caliper by tilting the top up and off the

caliper adapter.

NOTE: Do not allow brake hose to support caliper
assembly.

6. Support and hang the caliper.

5 - 16

BRAKES - BASE

HB

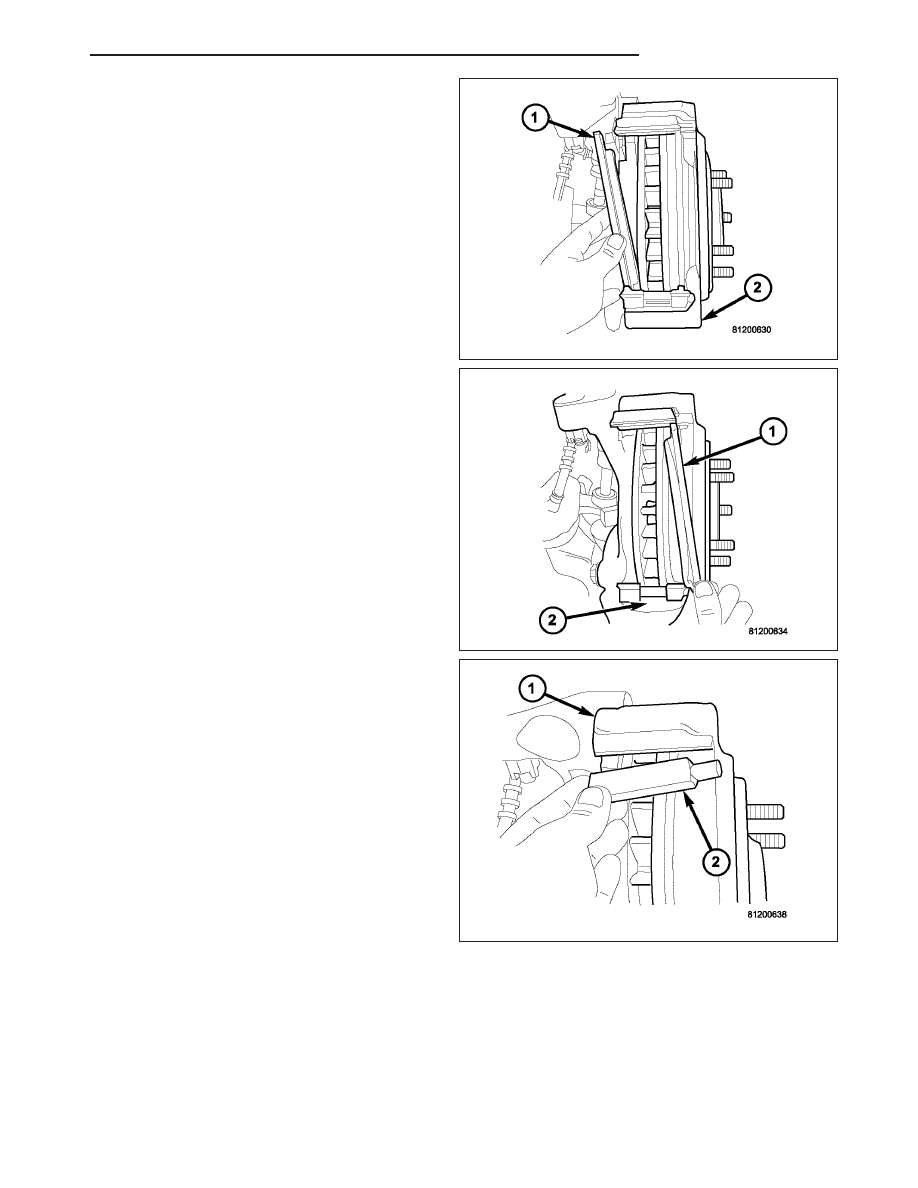

7. Remove the inboard brake shoe from the caliper

adapter.

8. Remove the outboard brake shoe from the caliper

adapter.

NOTE: Anti-rattle springs are not interchangeable.

9. Remove the top anti-rattle springs from the caliper

adapter.

HB

BRAKES - BASE

5 - 17

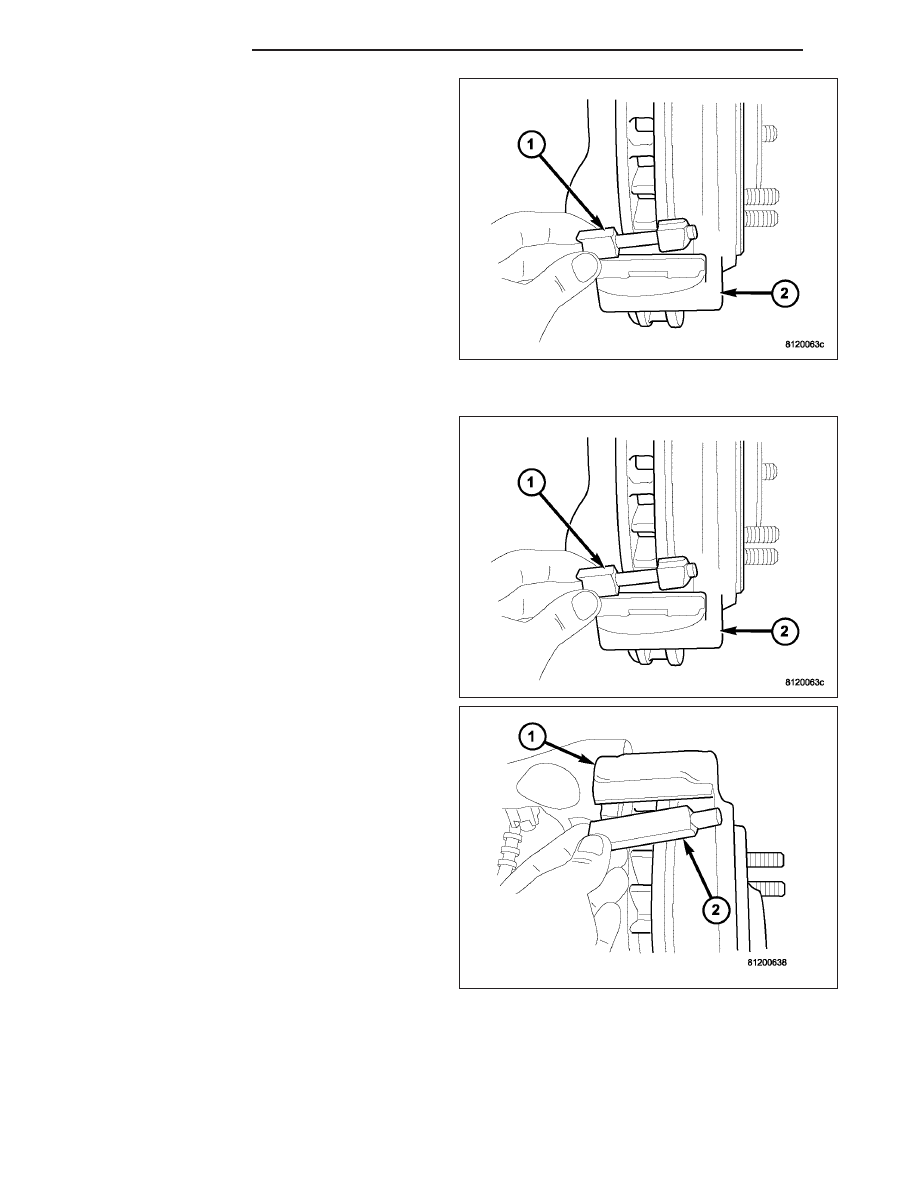

10. Remove the bottom anti-rattle springs from the

caliper adapter.

INSTALLATION

1. Bottom pistons in caliper bore with C-clamp. Place

an old brake shoe between a C-clamp and caliper
piston.

2. Clean caliper mounting adapter and anti-rattle

springs.

3. Lubricate anti-rattle springs with Mopar brake

grease.

NOTE: Anti-rattle springs are not interchangeable.

4. Install the bottom anti-rattle springs.

5. Install the top anti-rattle springs.
