(11) Invert output shaft and set the shaft in

Remover 6310-1 so that fifth gear is seated on the
tool (Fig. 45).

(12) Install first gear bearing on output shaft (Fig.

45). Verify bearing is seated on shaft shoulder and is
properly joined.

(13) Install synchro cone onto first gear. Verify

synchro cone locating tabs are properly located to the
recesses in first gear.

(14) Install first gear on shaft and over bearing

with bearing synchro cone facing up (Fig. 46).

(15) Install first gear synchro ring (Fig. 47).

(16) Start 1-2 synchro assembly on shaft by hand

(Fig. 48). Be sure synchro sleeve is properly posi-
tioned.

CAUTION: The 1-2 synchro hub and sleeve can be
installed backwards. One side of the sleeve has a
groove and offset teeth. This side must be installed
towards 1st gear (away from 2nd gear).

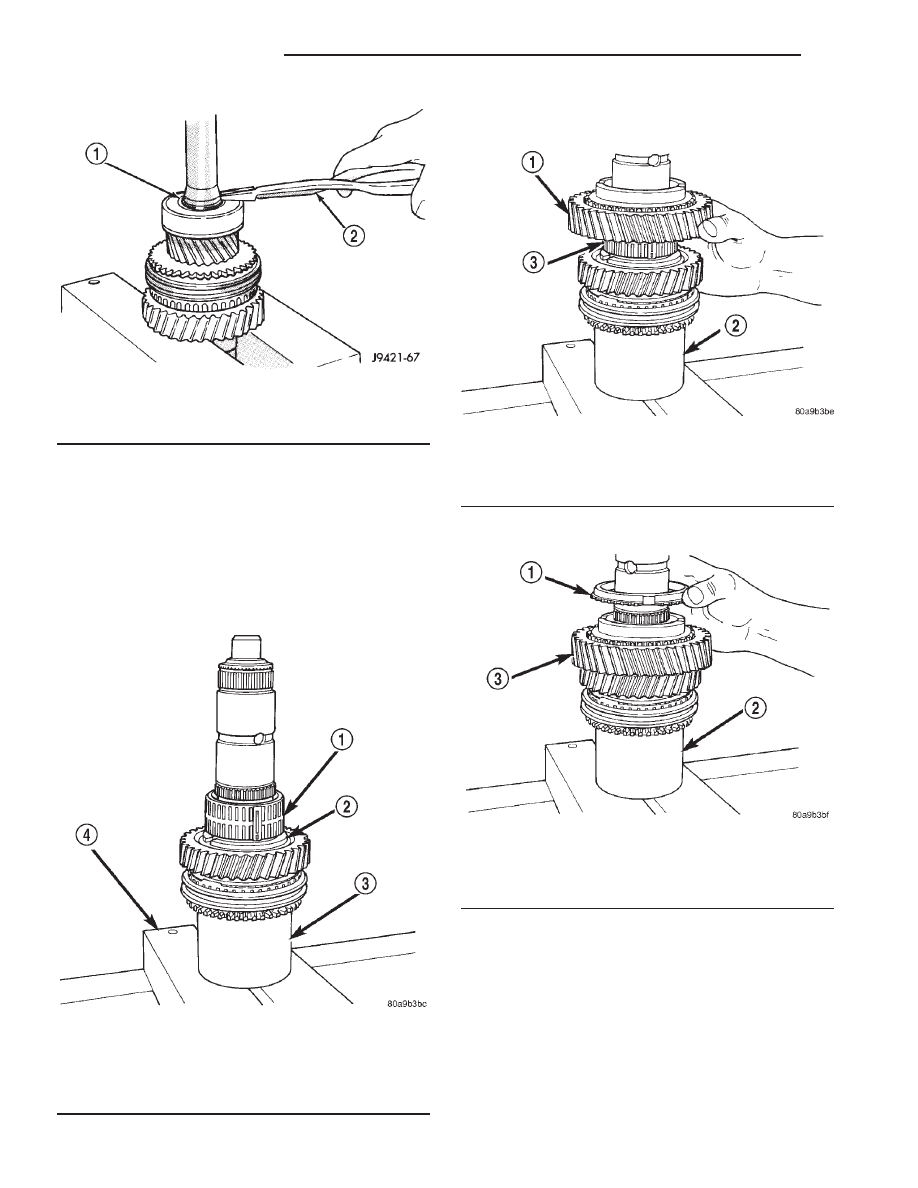

Fig. 44 OUTPUT SHAFT BEARING

1 - BEARING SNAP RING
2 - HEAVY DUTY SNAP RING PLIERS

Fig. 45 FIRST GEAR BEARING

1 - FIRST GEAR BEARING
2 - SHAFT SHOULDER
3 - SPECIAL TOOL 6310-1
4 - PRESS BLOCKS

Fig. 46 FIRST GEAR

1 - FIRST GEAR
2 - SPECIAL TOOL 6310-1
3 - BEARING

Fig. 47 FIRST GEAR SYNCHRO RING

1 - FIRST GEAR SYNCHRO RING
2 - SPECIAL TOOL 6310-1
3 - FIRST GEAR

21 - 16

MANUAL - NV1500

AN

MANUAL - NV1500 (Continued)

NOTE: The synchro hub is a press fit design. There
may be instances where the press is not necessary.
As long as there is a snug fit between the hub and
the shaft, the hub does not need to be replaced.

(17) Press 1-2 synchro onto output shaft with suit-

able size pipe and shop press (Fig. 49).

CAUTION: Align synchro ring and sleeve as hub is
being pressed onto the shaft. The synchro ring can
be cracked if it becomes misaligned.

(18) Install new 1-2 synchro hub snap ring (Fig.

50) with the thickest snap ring that will fit in shaft
groove. Verify snap ring is seated in shaft groove.

(19) Install second gear synchro ring in 1-2 syn-

chro hub and sleeve (Fig. 51). Verify synchro ring is
seated in sleeve.

(20) Install synchro cone into synchro ring.
(21) Install second gear needle bearing on shaft

(Fig. 52).

(22) Install second gear onto shaft and bearing

(Fig. 53). Verify second gear is seated on synchro
components.

(23) Install thrust washer pin to shaft and install

two-piece thrust washer (Fig. 54). Verify washer
halves are seated in shaft groove and pin reliefs are
positioned at washer locating pin.

(24) Seat retaining ring around two-piece thrust

washer.

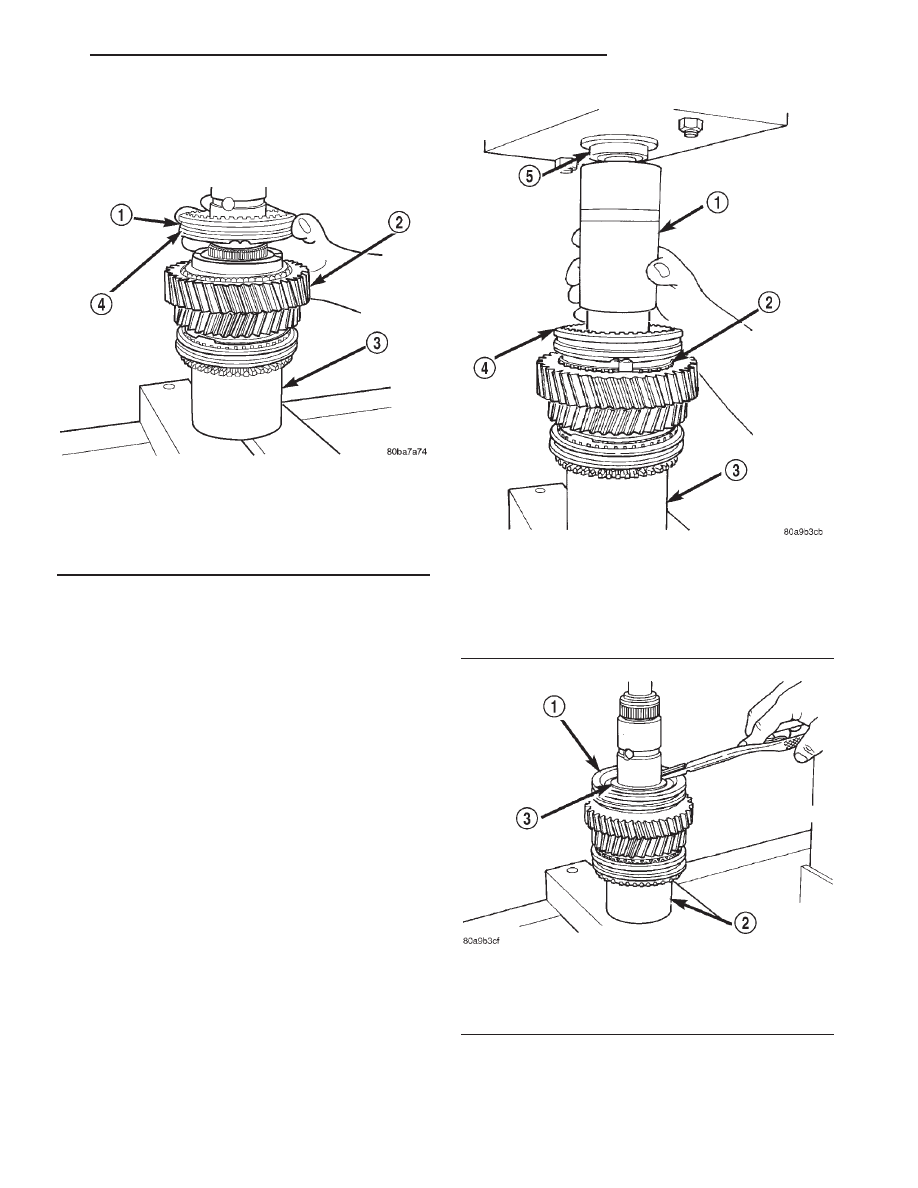

Fig. 48 START 1-2 SYNCHRO ON SHAFT

1 - 1-2 SYNCHRO ASSEMBLY
2 - FIRST GEAR
3 - SPECIAL TOOL 6310-1
4 - BE SURE THIS IS SINGLE GROOVE SIDE OF SYNCHRO
SLEEVE

Fig. 49 PRESS 1-2 SYNCHRO ASSEMBLY

1 - SUITABLE SIZE PIPE TOOL
2 - SYNCHRO RING
3 - SPECIAL TOOL 6310-1
4 - 1-2 SYNCHRO ASSEMBLY
5 - PRESS RAM

Fig. 50 1-2 SYNCHRO HUB SNAP RING

1 - 1-2 SYNCHRO
2 - SPECIAL TOOL 6310-1
3 - SYNCHRO SNAP RING

AN

MANUAL - NV1500

21 - 17

MANUAL - NV1500 (Continued)

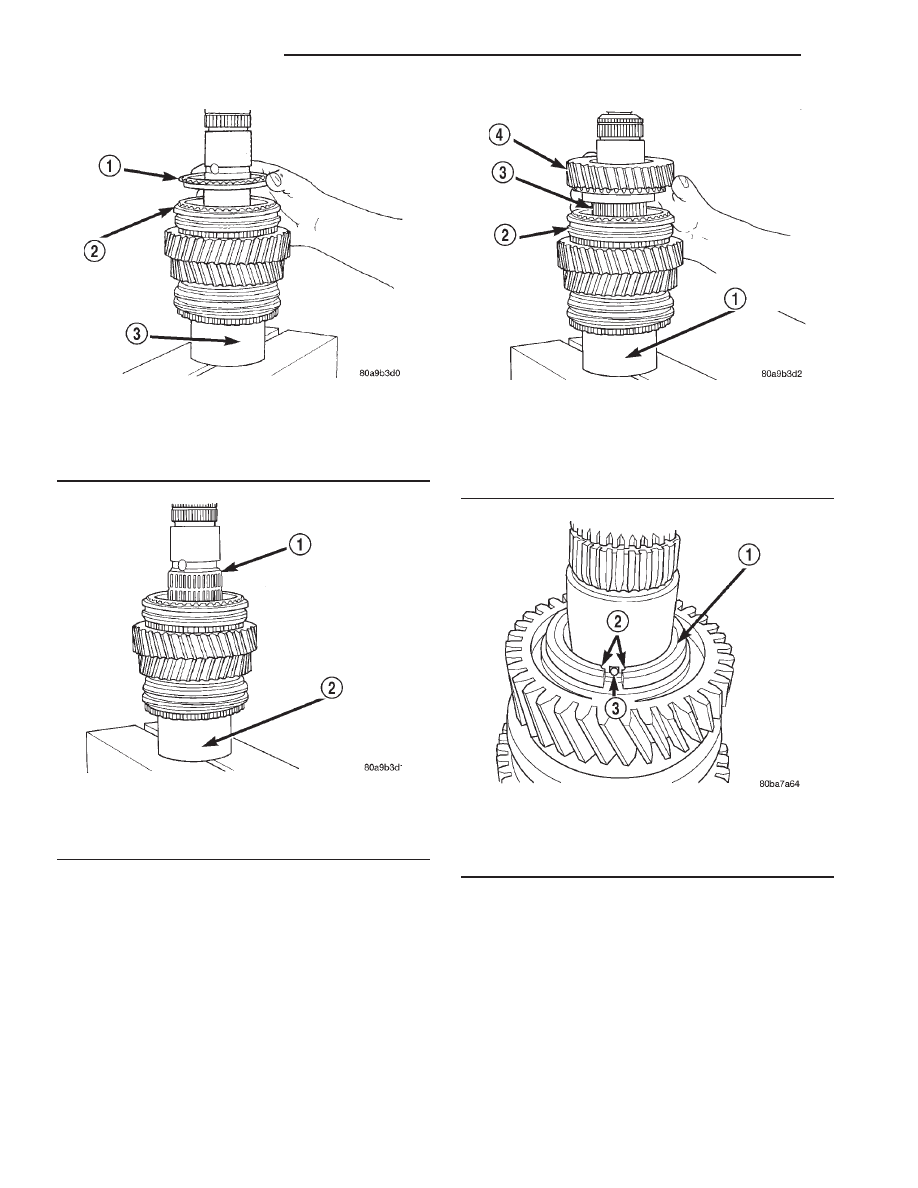

Fig. 51 SECOND GEAR SYNCHRO RING

1 - SECOND GEAR SYNCHRO RING
2 - 1-2 SYNCHRO
3 - SPECIAL TOOL
6310-1

Fig. 52 SECOND GEAR BEARING

1 - SECOND GEAR BEARING
2 - SPECIAL TOOL
6310-1

Fig. 53 SECOND GEAR

1 - SPECIAL TOOL
6310-1
2 - 1-2 SYNCHRO ASSEMBLY
3 - BEARING
4 - SECOND GEAR

Fig. 54 TWO-PIECE THRUST WASH

1 - WASHER (2 HALVES)
2 - PIN RELIEF
3 - PIN

21 - 18

MANUAL - NV1500

AN

MANUAL - NV1500 (Continued)

(25) Install third gear needle bearing on shaft (Fig.

55).

(26) Install third gear on shaft and bearing (Fig.

56).

(27) Install third speed synchro ring on third gear

(Fig. 57).

(28) Start 3-4 synchro hub on output shaft splines

by hand (Fig. 58).

CAUTION: The 3-4 synchro hub and sleeve can be
installed backwards. One side of the sleeve has two
grooves

and

offset

teeth.

This

side

must

be

installed towards 3rd gear (away from 4th gear).

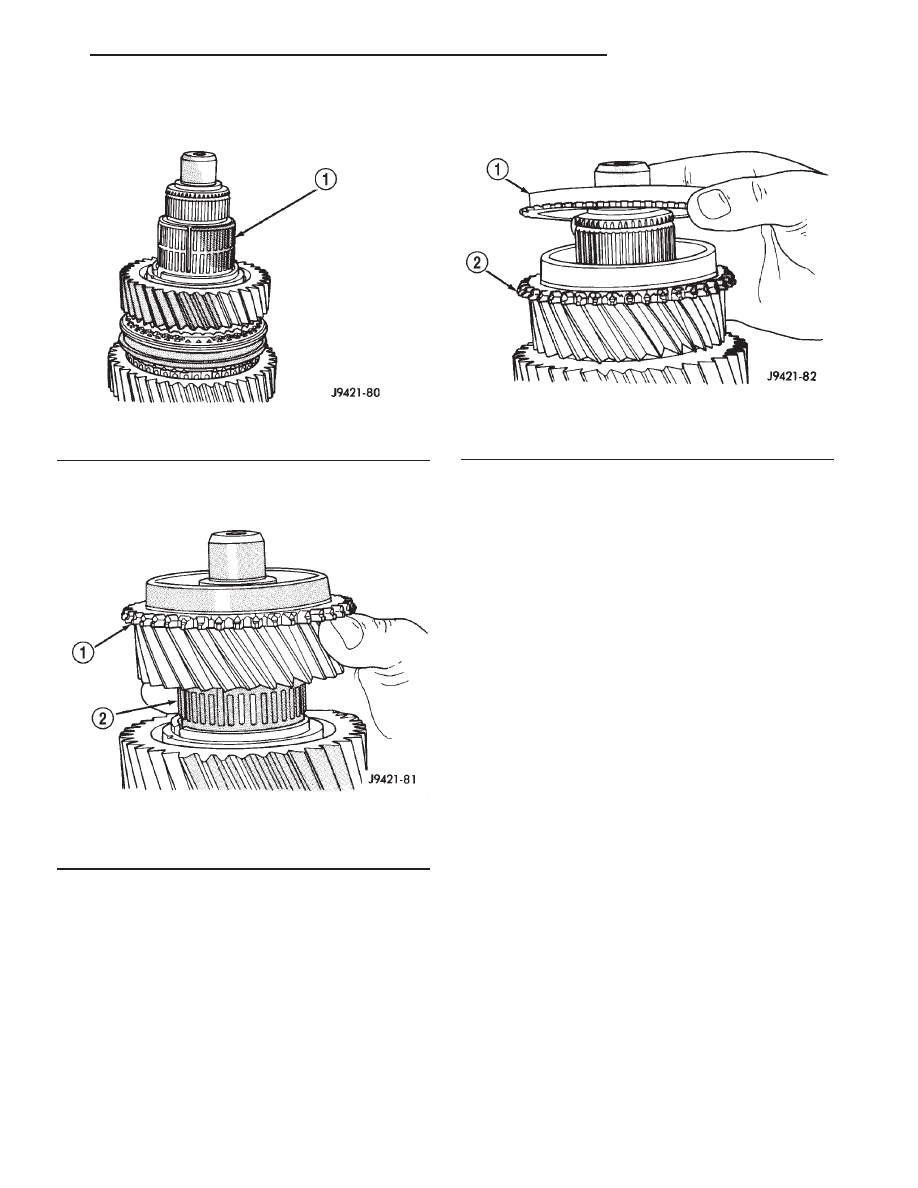

Fig. 55 THIRD GEAR BEARING

1 - THIRD GEAR BEARING

Fig. 56 THIRD GEAR

1 - THIRD GEAR
2 - BEARING

Fig. 57 THIRD SPEED SYNCHRO RING

1 - THIRD SPEED SYNCHRO RING
2 - THIRD GEAR
