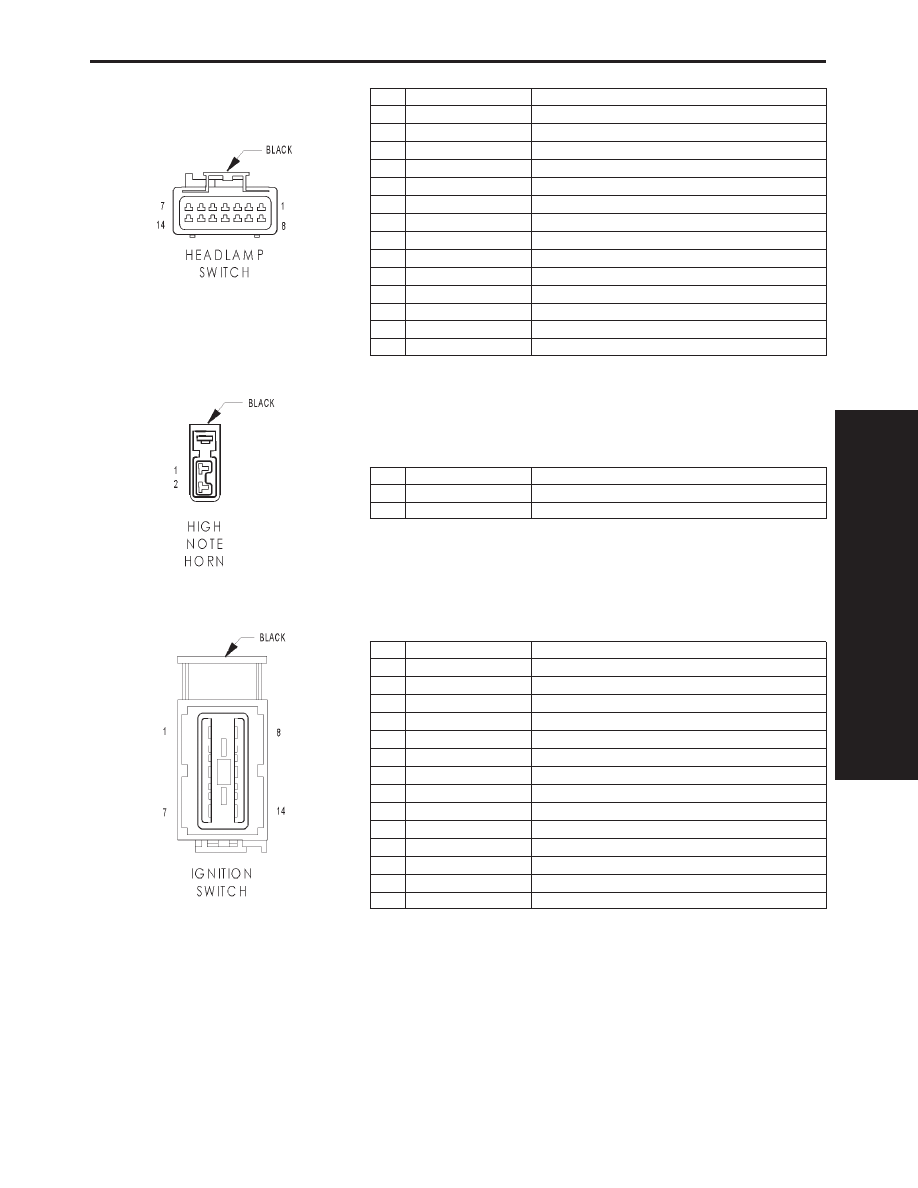

HEADLAMP SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

L80 18WT/DG

HEADLAMP SWITCH RETURN

3

L308 20LG/RD

PARK LAMP SWITCH SENSE

4

Z141 18BK/OR

GROUND

5

L35 20BR/WT

FOG LAMP RELAY CONTROL

6

L307 18LG/OR

HEADLAMP SWITCH SENSE

7

L38 18LG/BK

FOG LAMP RELAY OUTPUT

8

L107 20WT

HEADLAMP SWITCH OUTPUT

9

Z1 18BK

GROUND

10

M11 20PK/LB

COURTESY LAMP SWITCH OUTPUT

11

-

-

12

M4 18GY/BK

INTERIOR LIGHTS DIMMER SIGNAL

13

-

-

14

E1 18TN

PANEL LAMPS DIMMER SWITCH SIGNAL

HIGH NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

X2 18DG/RD

HORN RELAY OUTPUT

IGNITION SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

A111 12RD/LB

FUSED B(+)

2

A81 18DG/RD (GAS)

IGNITION SWITCH OUTPUT (RUN-START)

3

A21 16DB

IGNITION SWITCH OUTPUT (RUN-START)

4

A19 16RD/YL

FUSED B(+)

5

G26 18LB

KEY-IN IGNITION SWITCH SENSE

6

Z1 20BK

GROUND

7

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

8

C1 12DG

IGNITION SWITCH OUTPUT (RUN)

9

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

10

A30 12RD/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

11

A1 12RD

FUSED B(+)

12

A18 12RD/BK

FUSED B(+)

13

A41 14YL

IGNITION SWITCH OUTPUT (START)

14

A2 12PK/BK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

329

CONNECTOR PINOUTS

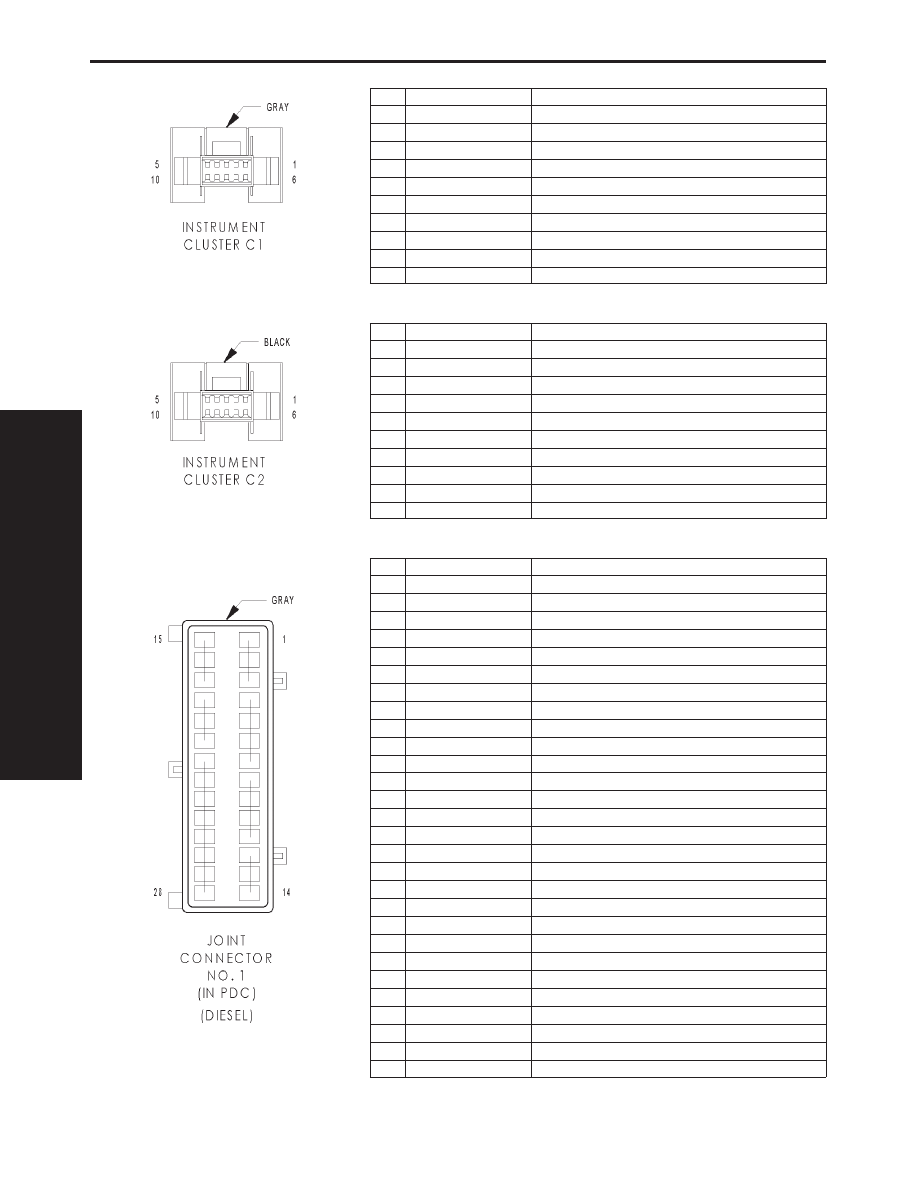

INSTRUMENT CLUSTER C1 - GRAY 10-WAY

CAV

CIRCUIT

FUNCTION

1

Y128 20DG/GY (3.9L/5.2L)

TRANS RANGE SENSOR 5V SUPPLY

2

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN START)

3

-

-

4

Z2 20BK/LG

GROUND

5

Z1 20BK

GROUND

6

M1 18PK

FUSED B(+)

7

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

G85 20OR/BK (DIESEL)

WAIT TO START INDICATOR CONTROL

9

D25 20VT/YL

PCI BUS

10

-

-

INSTRUMENT CLUSTER C2 - BLACK 10-WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS FEED

2

G29 18BK/TN

WASHER FLUID SWITCH SENSE

3

G13 20DB/RD

SEAT BELT INDICATOR DRIVER

4

Y193 20WT/LG (3.9L/5.2L)

TRANS RANGE SENSOR MUX

5

L107 20WT

HEADLAMP SWITCH OUTPUT

6

L61 16LG

LEFT TURN SIGNAL

7

-

-

8

L60 16TN

RIGHT TURN SIGNAL

9

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

10

-

-

JOINT CONNECTOR NO. 1 (IN PDC) (DIESEL) - GRAY 28 WAY

CAV

CIRCUIT

FUNCTION

1

D21 18PK/DB

SCI TRANSMIT

2

D21 18PK/DB

SCI TRANSMIT

3

D21 18PK/DB

SCI TRANSMIT

4

L38 18LB/BK

FOG LAMP RELAY OUTPUT

5

L38 18LB/BK

FOG LAMP RELAY OUTPUT

6

L38 18LB/BK

FOG LAMP RELAY OUTPUT

7

L38 18LB/BK

FOG LAMP RELAY OUTPUT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

G7 18WT/OR

VEHICLE SPEED SIGNAL

19

G7 20WT/OR

VEHICLE SPEED SIGNAL

20

G7 20WT/OR

VEHICLE SPEED SIGNAL

21

K4 18BK/LB

SENSOR GROUND

22

K4 18BK/LB

SENSOR GROUND

23

K4 18BK/LB

SENSOR GROUND

24

K4 18BK/LB

SENSOR GROUND

25

K4 18BK/LB

SENSOR GROUND

26

K4 18BK/LB

SENSOR GROUND

27

-

-

28

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

330

CONNECTOR PINOUTS

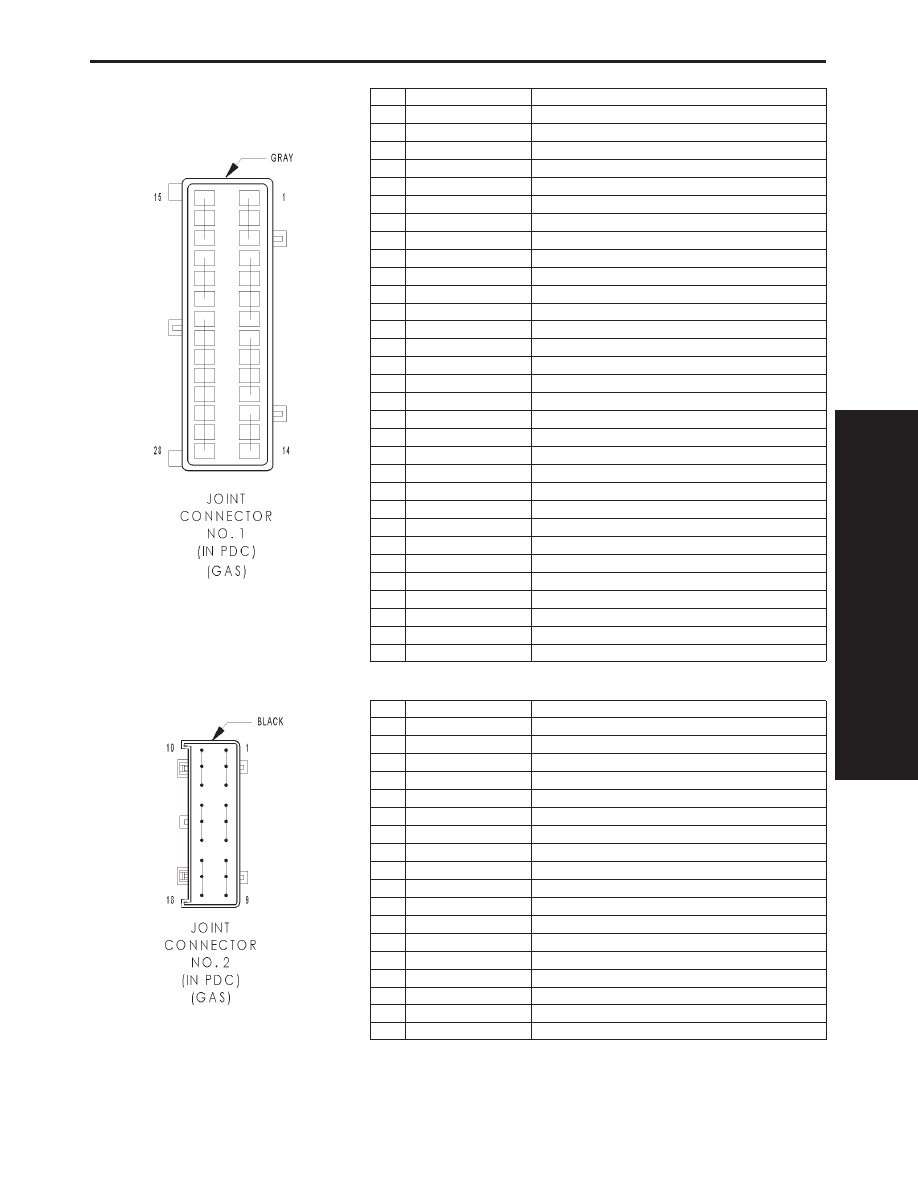

JOINT CONNECTOR NO. 1 (IN PDC) (GAS) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

L38 18LB/BK

FOG LAMP RELAY OUTPUT

9

L38 18LB/BK

FOG LAMP RELAY OUTPUT

10

L38 18LB/BK

FOG LAMP RELAY OUTPUT

11

L38 18LB/BK

FOG LAMP RELAY OUTPUT

12

-

-

12

-

-

13

-

-

13

-

-

14

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

A109 16BR/RD

FUSED B(+)

22

A109 16BR/RD

FUSED B(+)

23

A109 16BR/RD

FUSED B(+)

24

A109 16BR/RD

FUSED B(+)

25

-

-

26

-

-

27

-

-

28

-

-

JOINT CONNECTOR NO. 2 (IN PDC) (GAS) - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L61 16LG

LEFT TURN SIGNAL

3

L61 16LG

LEFT TURN SIGNAL

4

-

-

5

-

-

6

-

-

7

L60 16TN

RIGHT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L60 16TN

RIGHT TURN SIGNAL

10

-

-

11

-

-

12

-

-

13

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

14

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

15

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

16

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

17

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

18

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

331

CONNECTOR PINOUTS

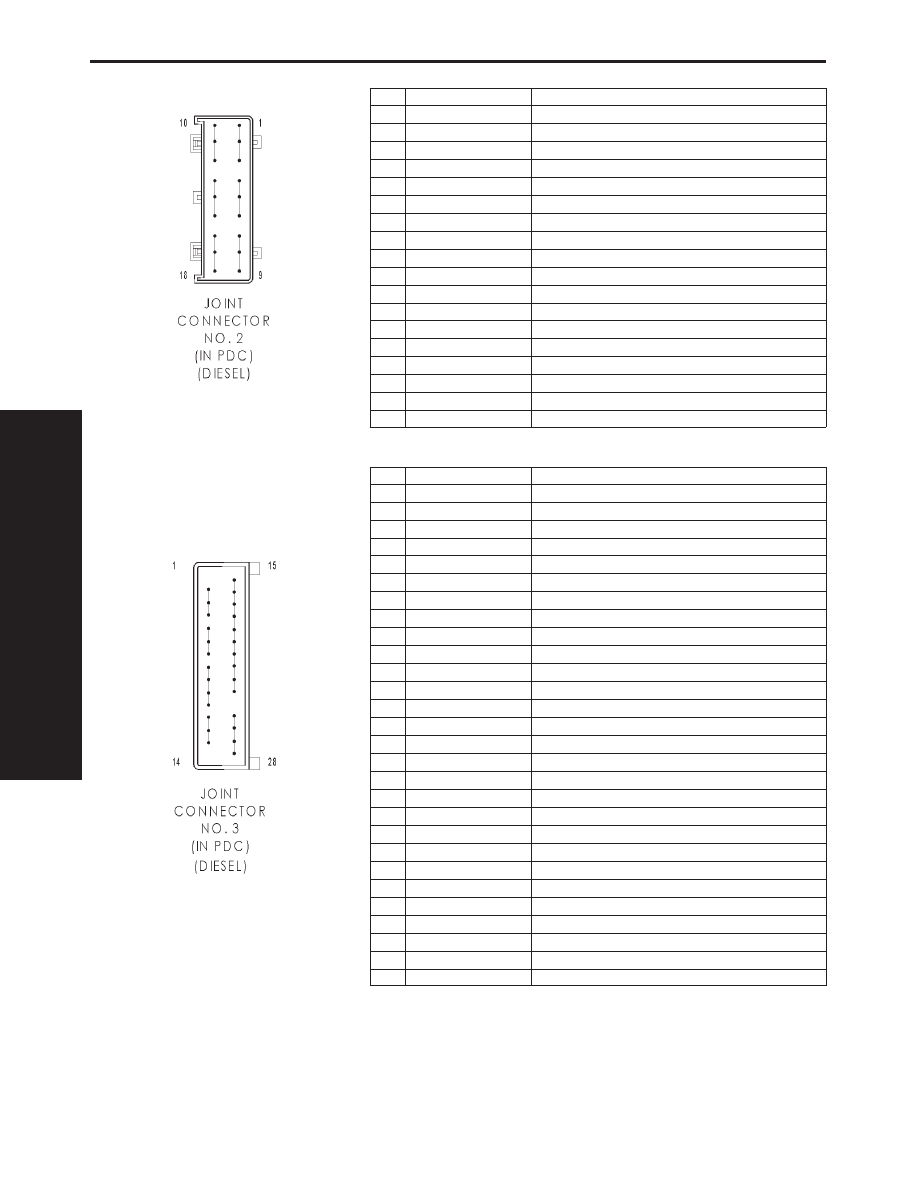

JOINT CONNECTOR NO. 2 (IN PDC) (DIESEL) - 18 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L61 16LG

LEFT TURN SIGNAL

3

L61 16LG

LEFT TURN SIGNAL

4

A71 18DG/RD

FUSED B(+)

5

A71 18DG/RD

FUSED B(+)

6

A71 18DG/RD

FUSED B(+)

7

L60 16TN

RIGHT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L60 16TN

RIGHT TURN SIGNAL

10

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

11

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

12

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

14

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

15

A142 12DG/OR

FUSED AUTOMATIC SHUT-DOWN RELAY OUTPUT

16

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

17

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

18

A142 12DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

JOINT CONNECTOR NO. 3 (IN PDC) (DIESEL) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

L39 18LB

FUSED B(+)

2

L39 18LB

FUSED B(+)

3

L39 18LB

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

L7 18BK/YL

PARK LAMP RELAY OUTPUT

16

L7 20BK/YL

PARK LAMP RELAY OUTPUT

17

L7 20BK/YL

PARK LAMP RELAY OUTPUT

18

L7 20BK/YL

PARK LAMP RELAY OUTPUT

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

332

CONNECTOR PINOUTS
