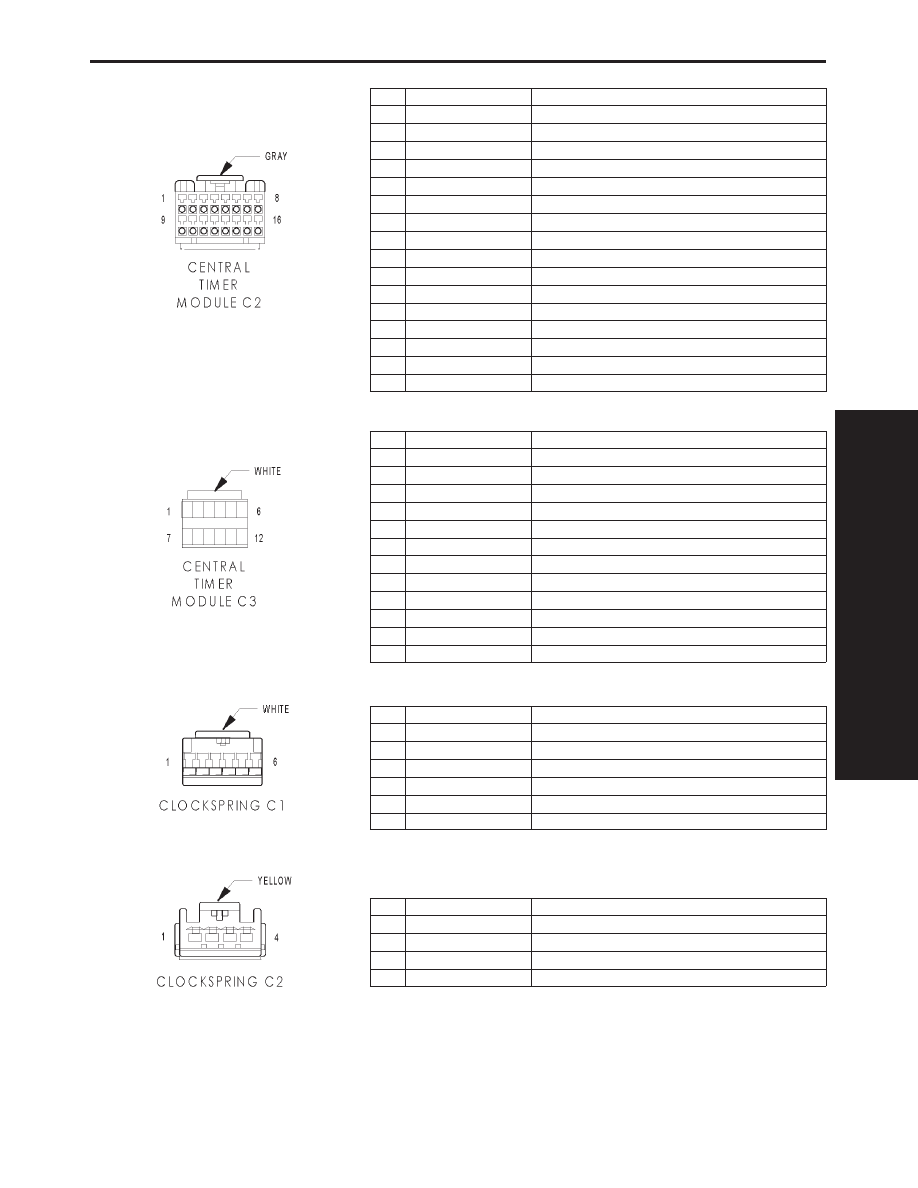

CENTRAL TIMER MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

P96 20WT/LG (PREMIUM)

PASSENGER DOOR SWITCH MUX

3

-

-

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK

DOOR UNLOCK RELAY OUTPUT

6

P59 18DB (4 DOOR)

DRIVER DOOR UNLOCK RELAY OUTPUT

7

-

-

8

G11 20WT/BK

PARK BRAKE SWITCH SENSE

9

-

-

10

P97 20WT/DG (PREMIUM)

DRIVER DOOR SWITCH MUX

11

-

-

12

-

-

13

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

14

-

-

15

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

16

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

CENTRAL TIMER MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

A302 16RD/TN

FUSED B(+)

2

L34 18RD/OR

RIGHT HIGH BEAM DRIVER

3

L33 18LG/BR

LEFT HIGH BEAM DRIVER

4

L43 18VT

LEFT LOW BEAM DRIVER

5

L44 18VT/RD

RIGHT LOW BEAM DRIVER

6

A301 16RD/LG

FUSED B(+)

7

V18 18YL/DG

FRONT WIPER RELAY CONTROL

8

-

-

9

-

-

10

V5 18DG

FRONT WIPER PARK SWITCH SENSE

11

V5 18DG

FRONT WIPER PARK SWITCH SENSE

12

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

X3 20BK/RD

HORN RELAY CONTROL

4

-

-

5

-

-

6

-

-

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R43 18BK/LB

DRIVER AIRBAG LINE 1

4

R45 18DG/LB

DRIVER AIRBAG LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

321

CONNECTOR PINOUTS

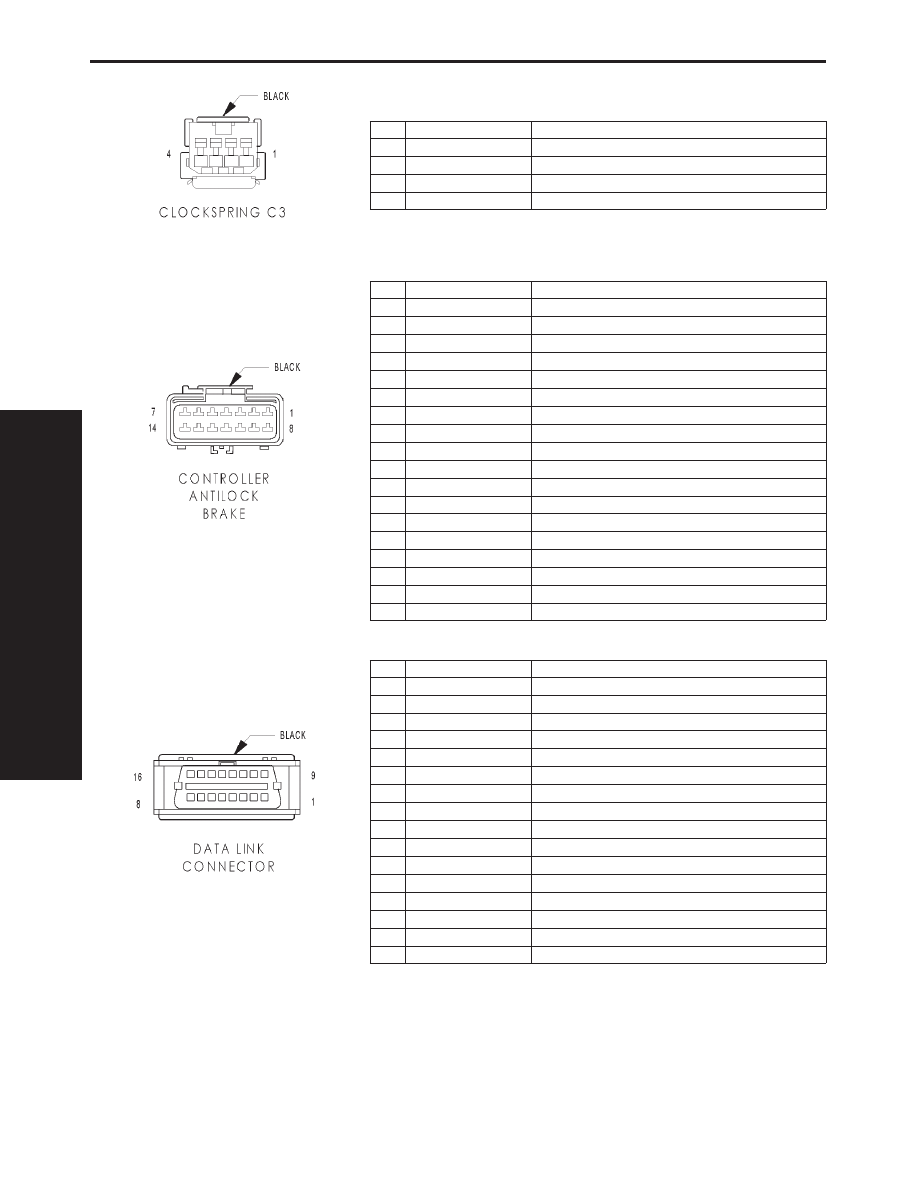

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN RELAY CONTROL

2

-

-

3

-

-

4

-

-

CONTROLLER ANTILOCK BRAKE - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

2

-

-

3

D25 20VT/YL (DIESEL)

PCI BUS

3

D25 18VT/YL (GAS)

PCI BUS

4

A20 20RD/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

Z22 12BK/PK (GAS)

GROUND

6

Z19 14BK/PK (DIESEL)

GROUND

7

A10 14RD/DG

FUSED B(+)

8

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

9

K29 20WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

9

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

10

-

-

11

B10 20BR/WT

BRAKE PRESSURE SWITCH SENSE

12

G7 20WT/OR (DIESEL

VEHICLE SPEED SIGNAL

12

G7 18WT/OR (GAS)

VEHICLE SPEED SIGNAL

13

-

-

14

-

-

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z305 18BK

GROUND

5

Z306 18BK

GROUND

6

D20 20LG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

M1 18PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

322

CONNECTOR PINOUTS

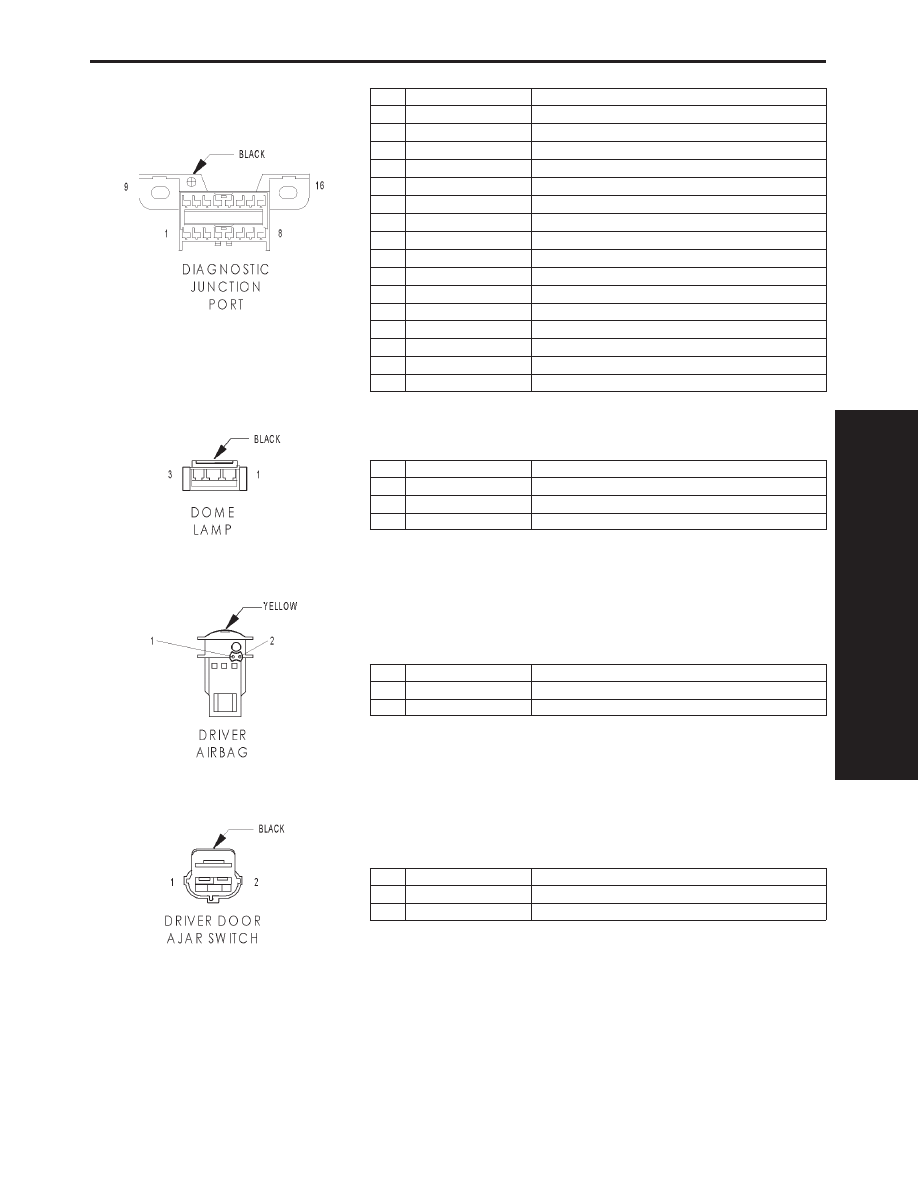

DIAGNOSTIC JUNCTION PORT - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20VT/YL

PCI BUS (MIC)

2

-

-

3

D25 20VT/YL

PCI BUS (CTM)

4

D25 20VT/YL

PCI BUS (OVERHEAD)

5

D25 20VT/YL

PCI BUS (DLC)

6

D25 18VT/YL

PCI BUS (PCM)

7

-

-

8

D25 20VT/YL

PCI BUS (CAB)

9

-

-

10

-

-

11

-

-

12

-

-

13

D25 20VT/YL

PCI BUS (HVAC)

14

-

-

15

D25 18VT/YL

PCI BUS (ACM)

16

-

-

DOME LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS DRIVER

2

M2 20YL

COURTESY LAMPS DRIVER

3

M1 20PK

FUSED B(+)

DRIVER AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 DG/LB

DRIVER AIRBAG LINE 2

2

R43 BK/LB

DRIVER AIRBAG LINE 1

DRIVER DOOR AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

323

CONNECTOR PINOUTS

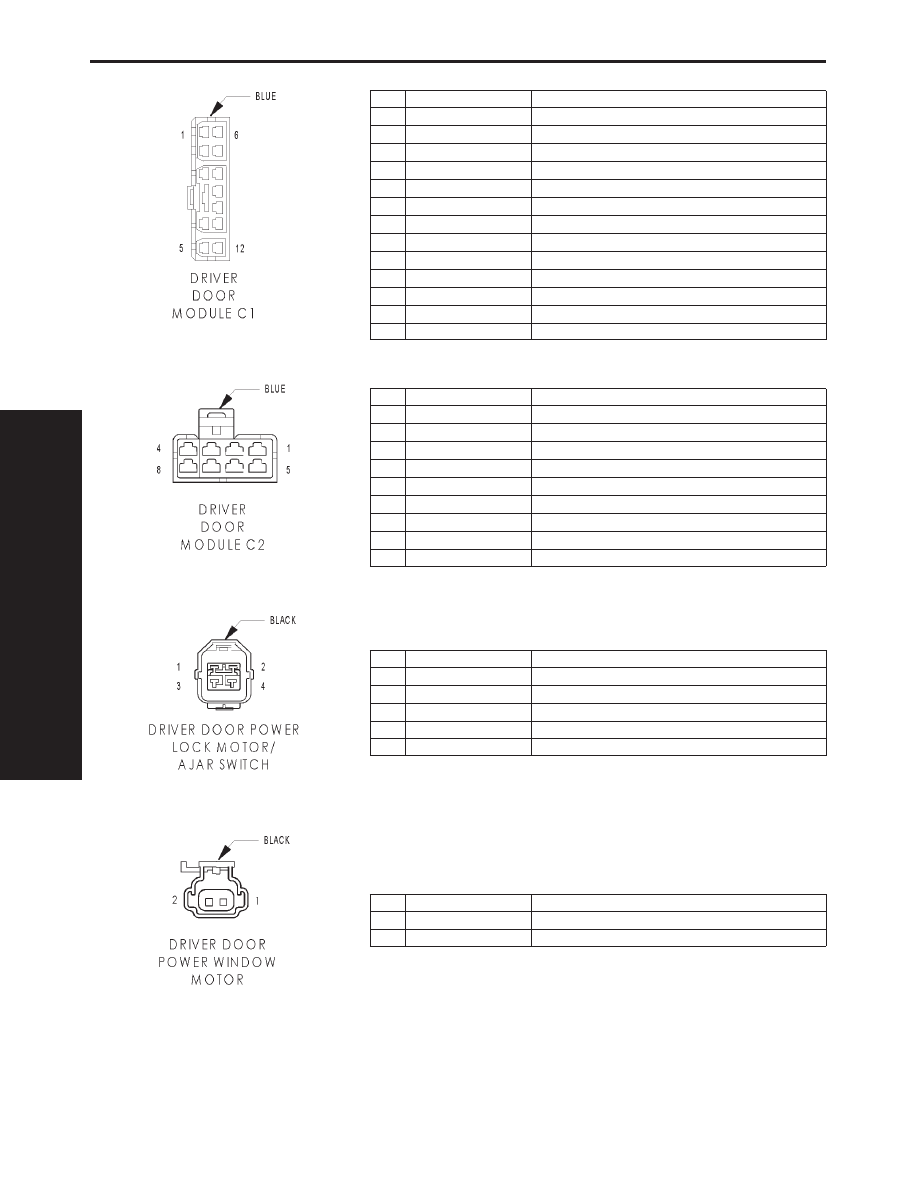

DRIVER DOOR MODULE C1 - BLUE 12 WAY

CAV

CIRCUIT
