Dodge Dakota (R1). Manual - part 80

9.0

CONNECTOR PINOUTS

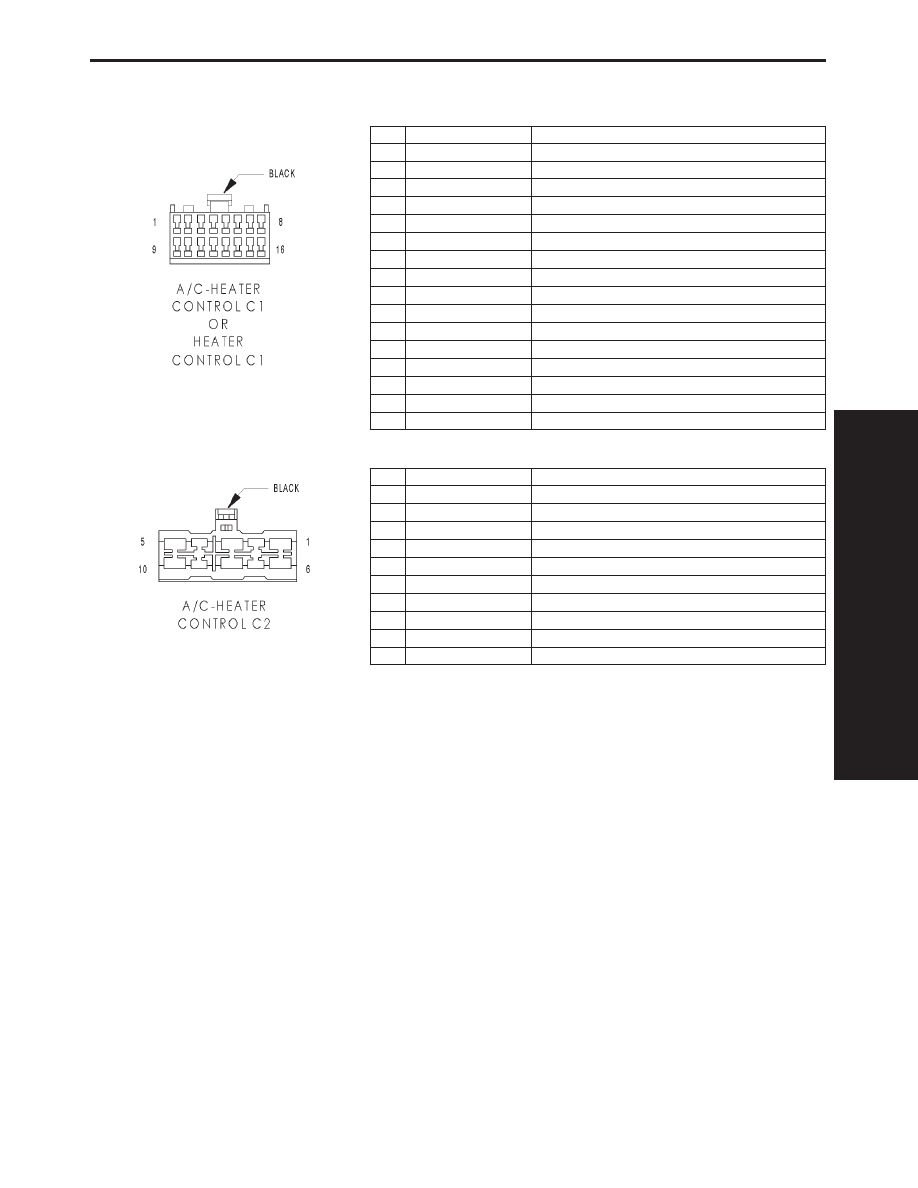

A/C-HEATER CONTROL C1 OR HEATER CONTROL C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

F24 20RD/DG

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z1 20BK

GROUND

3

C57 20DB/GY (A/C)

SENSOR GROUND

4

-

-

5

G32 20BK/LB (A/C)

SENSOR GROUND

6

C21 20DB/OR (A/C)

EVAPORATOR TEMPRATURE SENSOR SIGNAL

7

-

-

8

E2 20OR (A/C)

PANEL LAMPS FEED

9

C62 20DB/PK (A/C)

BLEND DOOR DRIVER

10

C35 20DG/YL (A/C)

MODE DOOR DRIVER

11

C34 20DB/WT (A/C)

COMMON DOOR DRIVER

12

C32 20GY/DB (A/C)

RECIRCULATION DOOR DRIVER

13

G31 20VT/LG (A/C)

AMBIENT TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

D25 20VT/YL

PCI BUS

A/C-HEATER CONTROL C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C4 16TN

BLOWER MOTOR LOW DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

-

-

5

Z1 10BK

GROUND

6

-

-

7

C5 14LG/YL

BLOWER MOTOR M1 DRIVER

8

-

-

9

-

-

10

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

317

CONNECTOR PINOUTS

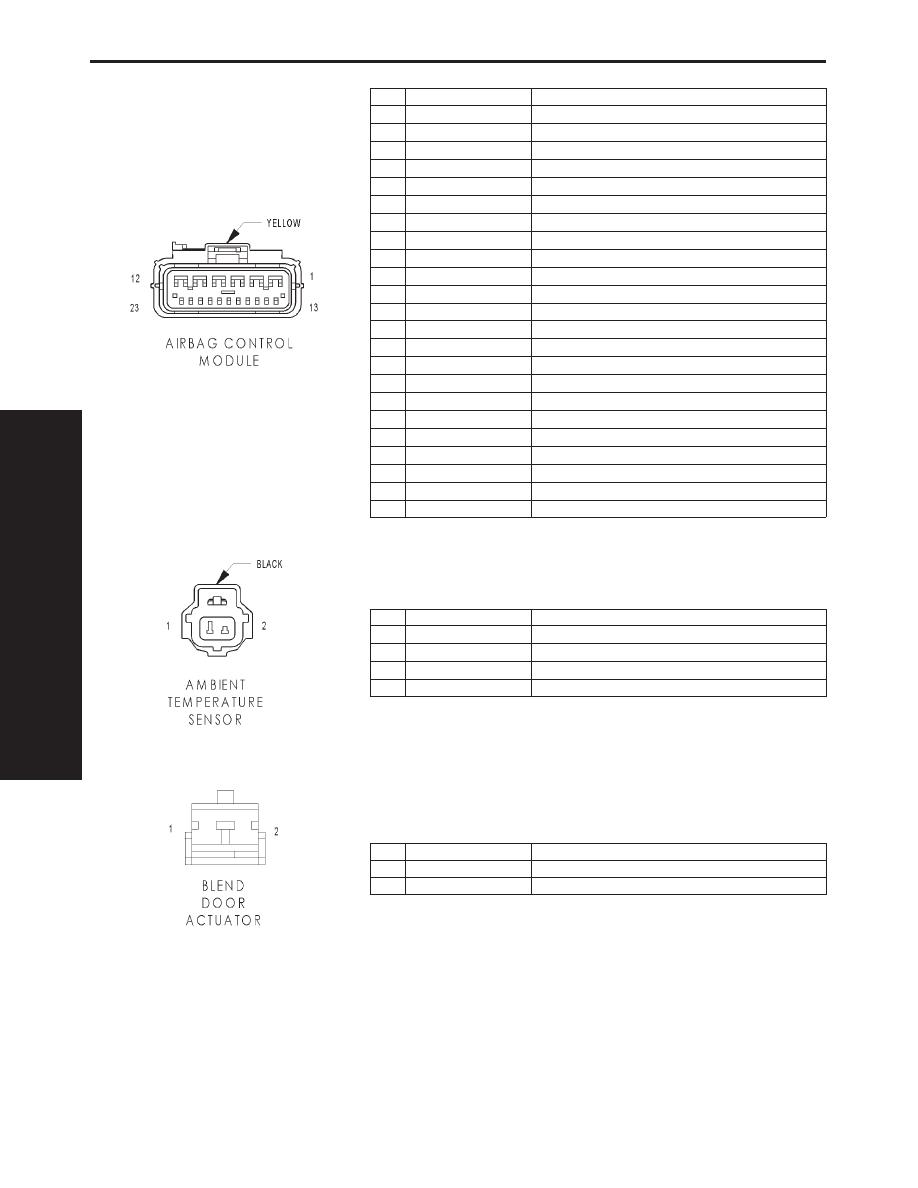

AIRBAG CONTROL MODULE - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z6 18BK/PK

GROUND

5

R45 18DG/LB

DRIVER AIRBAG LINE 2

6

R43 18BK/LB

DRIVER AIRBAG LINE 1

7

R42 18BK/YL

PASSENGER AIRBAG LINE 1

8

R44 18DG/YL

PASSENGER AIRBAG LINE 2

9

-

-

10

-

-

11

-

-

12

R166 20LG/BR

PASSENGER AIRBAG INDICATOR DRIVER

13

-

-

14

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

16

-

-

17

-

-

18

-

-

19

R66 20LG/DG

PASSENGER AIRBAG MUX SWITCH RETURN

20

R65 20LG/OR

PASSENGER AIRBAG MUX SWITCH SENSE

21

D25 18VT/YL

PCI BUS

22

-

-

23

-

-

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G32 18BK/LB (GAS)

SENSOR GROUND

1

G31 18VT/LG (DIESEL)

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G31 18VT/LG (GAS)

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 18BK/LB (DIESEL)

SENSOR GROUND

BLEND DOOR ACTUATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/WT

COMMON DOOR DRIVER

2

C62 20DB/PK

BLEND DOOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

318

CONNECTOR PINOUTS

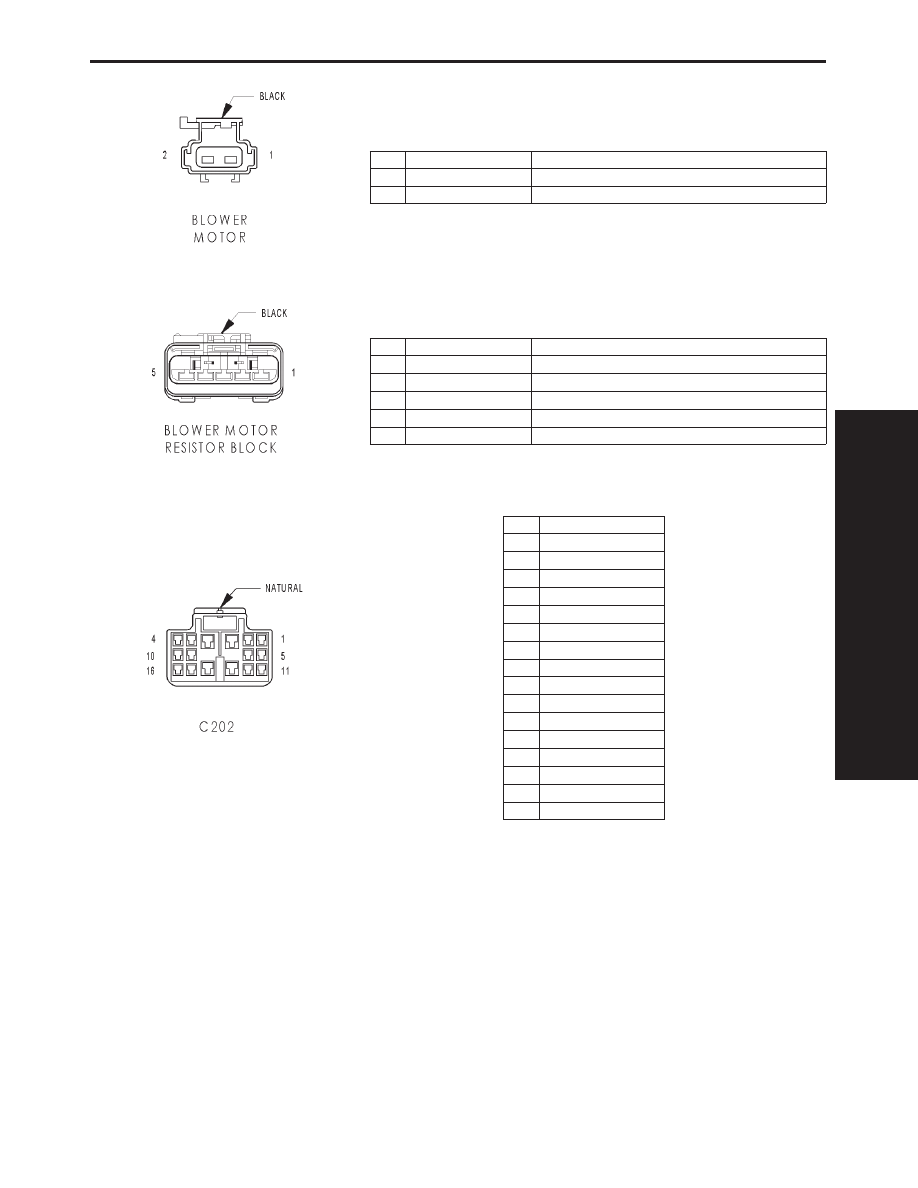

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C1 12DG

IGNITION SWITCH OUTPUT (RUN)

2

C73 12DB/YL

BLOWER MOTOR COMMON DRIVER

BLOWER MOTOR RESISTOR BLOCK - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

2

C73 12DB/YL

BLOWER MOTOR COMMON DRIVER

3

C6 14LB

BLOWER MOTOR M2 DRIVER

4

C5 14LG/YL

BLOWER MOTOR M1 DRIVER

5

C4 16TN

BLOWER MOTOR LOW DRIVER

C202 - NATURAL (FRONT HVAC JUMPER SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

-

5

C35 20DG/YL

6

C57 20DB/GY

7

C5 14LG/YL

8

C6 14LB

9

C62 20DB/PK

10

C4 16TN

11

C21 20DB/OR

12

C32 20GY/DB

13

C1 12DG

14

C7 12BK/TN

15

-

16

C34 20DB/WT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

319

CONNECTOR PINOUTS

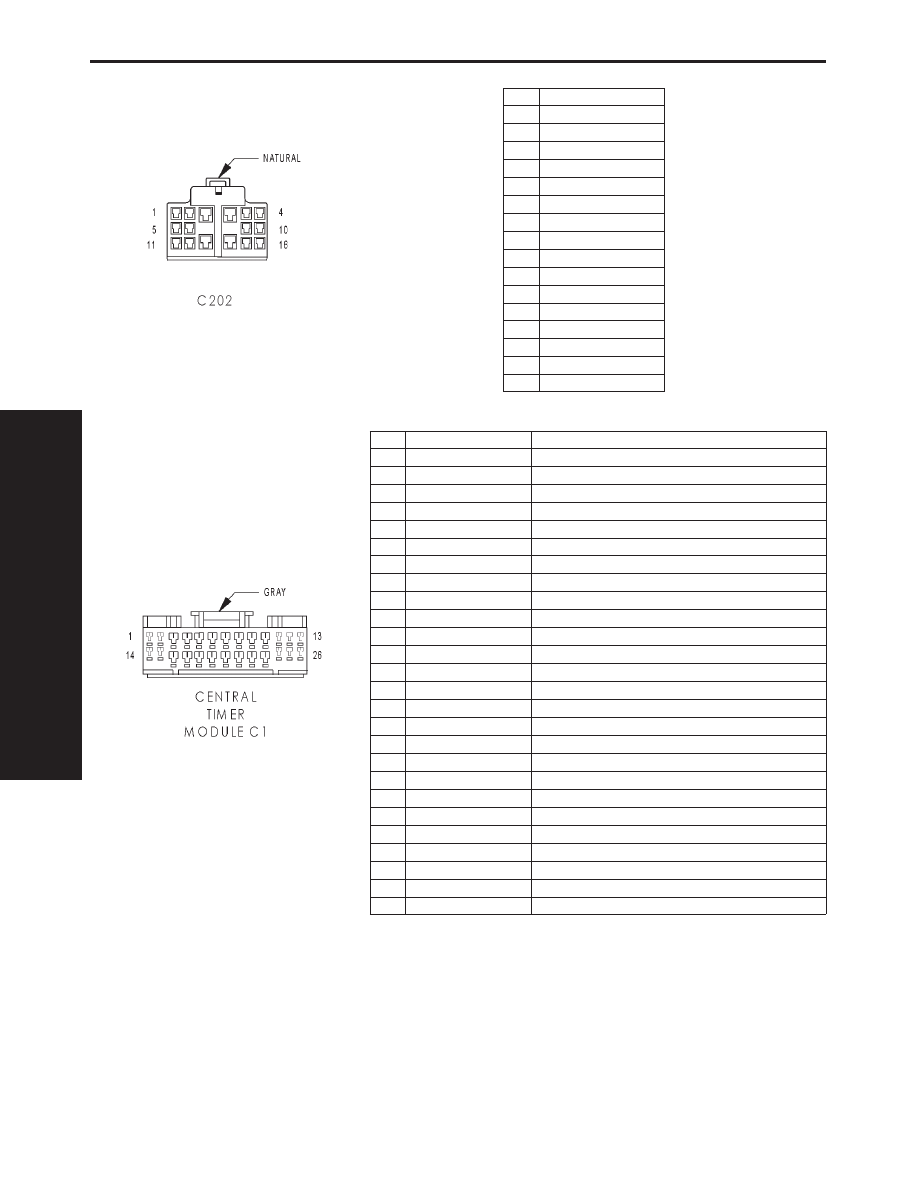

C202 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

-

5

C35 20DG/YL

6

C57 20DB/GY

7

C5 14LG/YL

8

C6 14LB

9

C62 20DB/PK

10

C4 16TN

11

C21 20DB/OR

12

C32 20GY/DB

13

C1 12DG

14

C7 12BK/TN

15

-

16

C34 20DB/WT

CENTRAL TIMER MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 18BK/LG

GROUND

2

Z1 14BK

GROUND

3

-

-

4

L79 20RD/YL

PARK LAMP RELAY CONTROL

5

X3 20BK/RD

HORN RELAY CONTROL

6

-

-

7

L308 20LG/RD

PARK LAMP SWITCH SENSE

8

V52 18DG/RD

INTERMITTENT WIPER SWITCH MUX

9

M4 18GY/BK

INTERIOR LIGHTS DIMMER SIGNAL

10

D25 20VT/YL

PCI BUS

11

L4 18VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

12

-

-

13

V51 20WT

INTERMITTENT WIPER MODE SENSE

14

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

15

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

16

-

-

17

-

-

18

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

19

G26 18LB

KEY-IN IGNITION SWITCH SENSE

20

-

-

21

M11 20PK/LB

COURTESY LAMPS SWITCH OUTPUT

22

-

-

23

L80 18WT/DG

HEADLAMP SWITCH RETURN

24

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

25

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

320

CONNECTOR PINOUTS
