DRIVER POWER MIRROR - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 22YL

DRIVER MIRROR UP MOVEMENT

2

P75 22DB/WT

DRIVER MIRROR LEFT MOVEMENT

3

P76 22OR/YL

MIRROR COMMON DRIVER

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

325

CONNECTOR PINOUTS

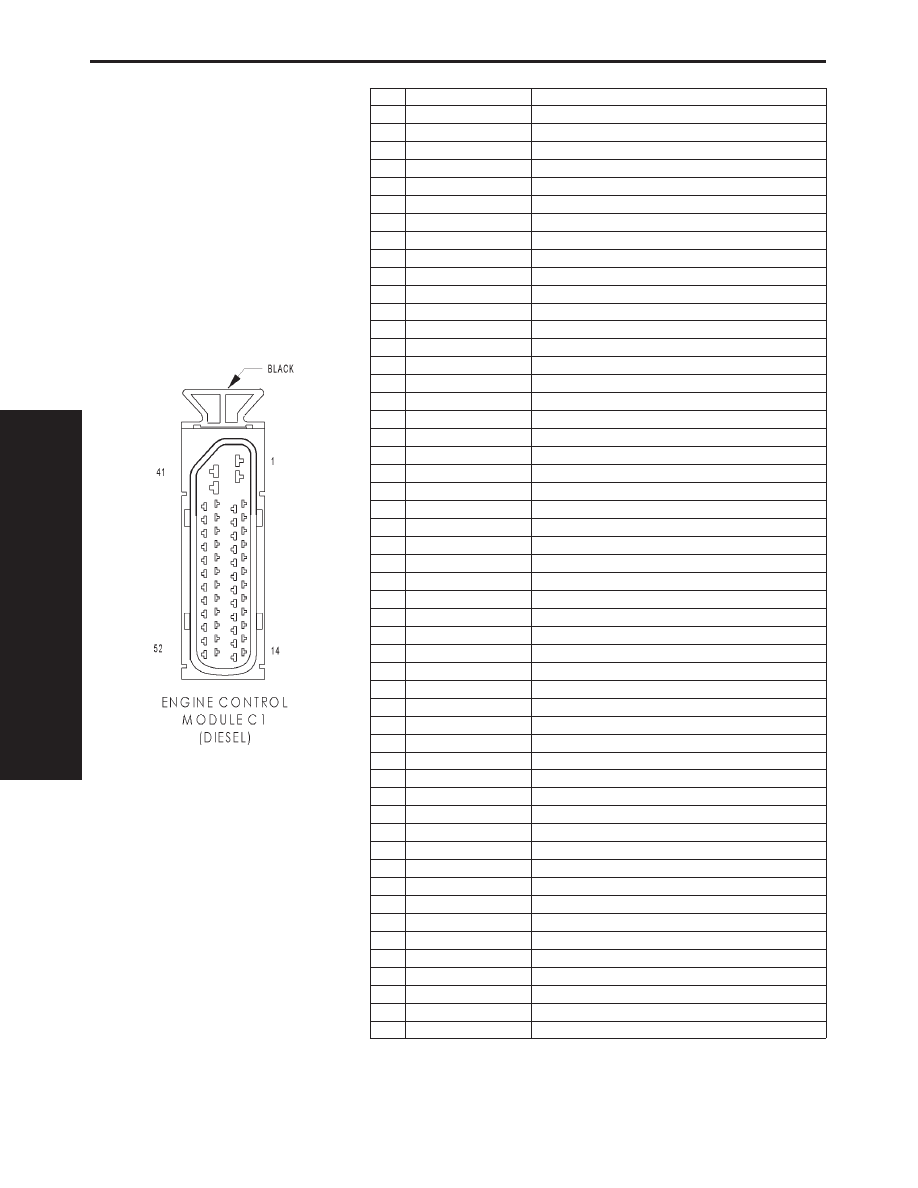

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 16BK/TN

GROUND

2

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

K342 18WT/LB

SENSOR GROUND

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 20VT/RD

ENGINE SPEED SIGNAL

7

-

-

8

C90 20LG/WT

A/C REQUEST SIGNAL

9

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

10

C20 20BR

A/C SWITCH SENSE

11

K7 20OR

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH

13

K341 20TN/WT

IAT SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

K44 20WT/TN

FUEL COMPUTER SIGNAL

19

-

-

20

L50 14WT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 20WT/DB

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K235 20 LG/PK

EGR SOLENOID SIGNAL

30

-

-

31

-

-

32

G85 20OR/BK

WAIT-TO-START INDICATOR CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

CHECK ENGINE LAMP REQUEST

35

-

-

36

-

-

37

-

-

38

-

-

39

K17 20DB/TN

5V SUPPLY

40

K21 20BK/RD

BOOST SENSOR SIGNAL

41

-

-

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 18PK/DB

SCI TRANSMIT

46

-

-

47

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SIGNAL

52

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

326

CONNECTOR PINOUTS

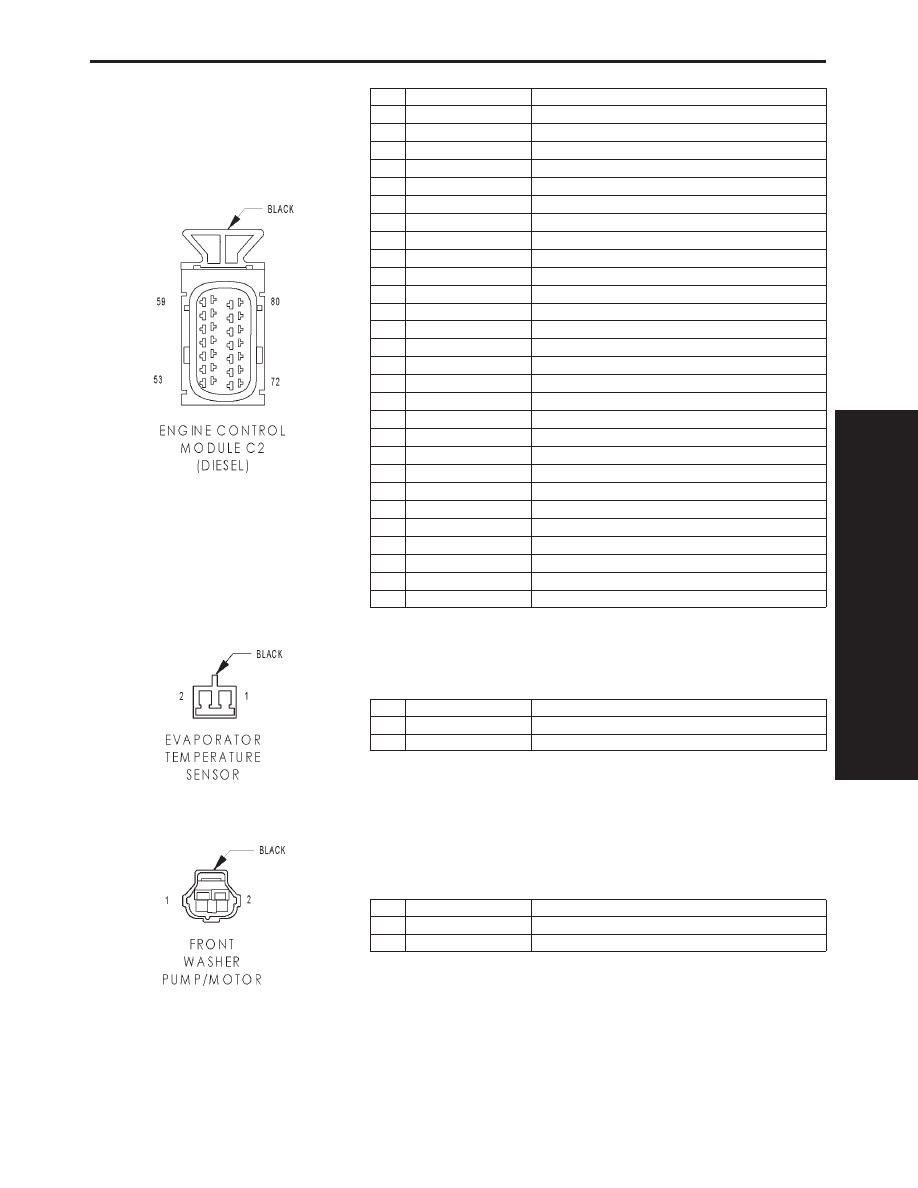

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 28 WAY

CAV

CIRCUIT

FUNCTION

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 20LG/YL

NEEDLE MOVEMENT SENSOR (-)

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR REFERENCE COIL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

59

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

60

-

-

61

K167 18BR/YL

SENSOR GROUND

62

K67 20BR/WT

NEEDLE MOVEMENT SENSOR (+)

63

-

-

64

-

-

65

-

-

66

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

67

K24 18GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

Z24 18BK/RD

ENGINE SPEED SENSOR SIGNAL

70

K3 18BK/YL

SENSOR GROUND

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

K157 20YL

FUEL TEMPERATURE SENSOR GROUND

77

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/OR

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C57 20DB/GY

SENSOR GROUND

FRONT WASHER PUMP/MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V10 18BR

FRONT WASHER PUMP/MOTOR CONTROL

2

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

327

CONNECTOR PINOUTS

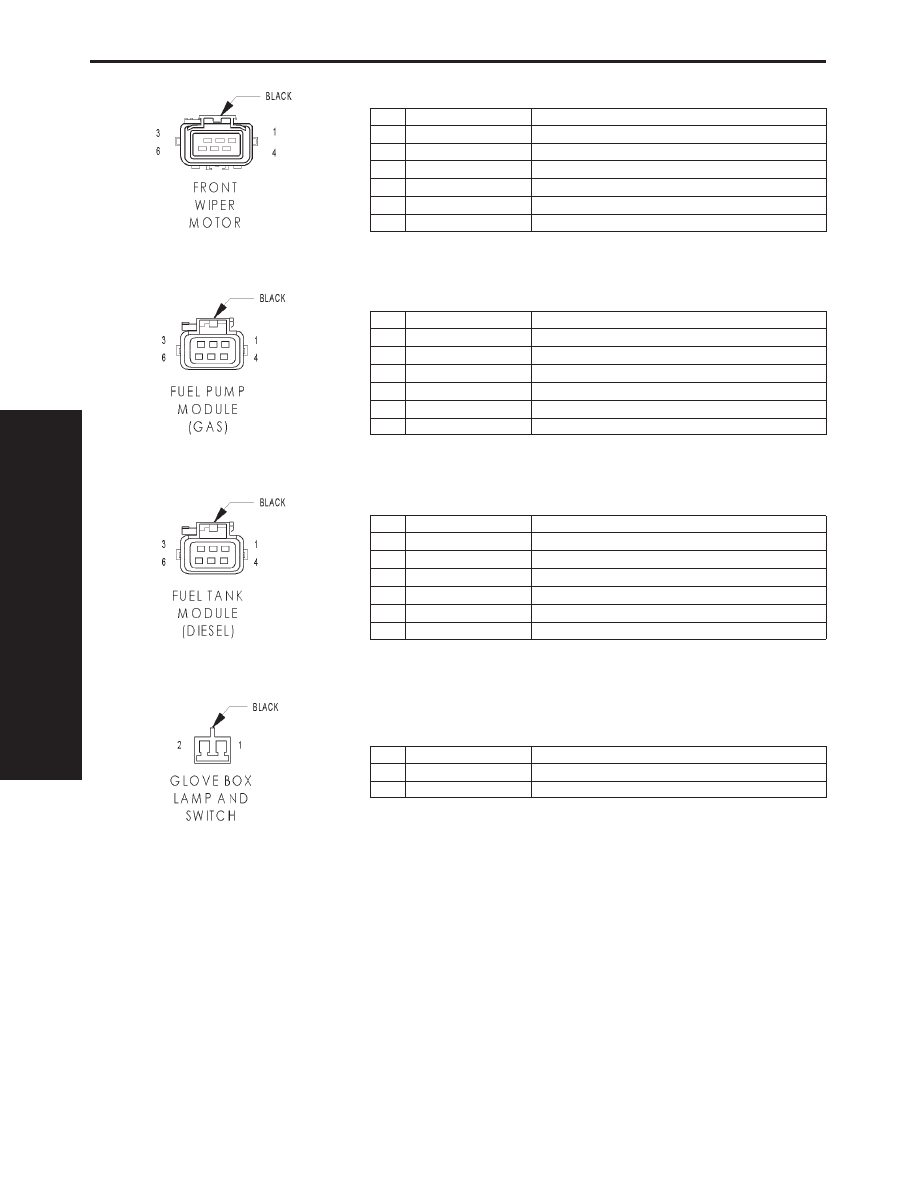

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V5 18DG

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

Z1 18BK

GROUND

5

V45 18VT

FRONT WIPER LOW SPEED

6

V48 18RD/GY

FRONT WIPER HIGH SPEED

FUEL PUMP MODULE (GAS) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

NOT USED

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

GLOVE BOX LAMP AND SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

2

M1 18PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

328

CONNECTOR PINOUTS
