Dodge Dakota (R1). Manual - part 84

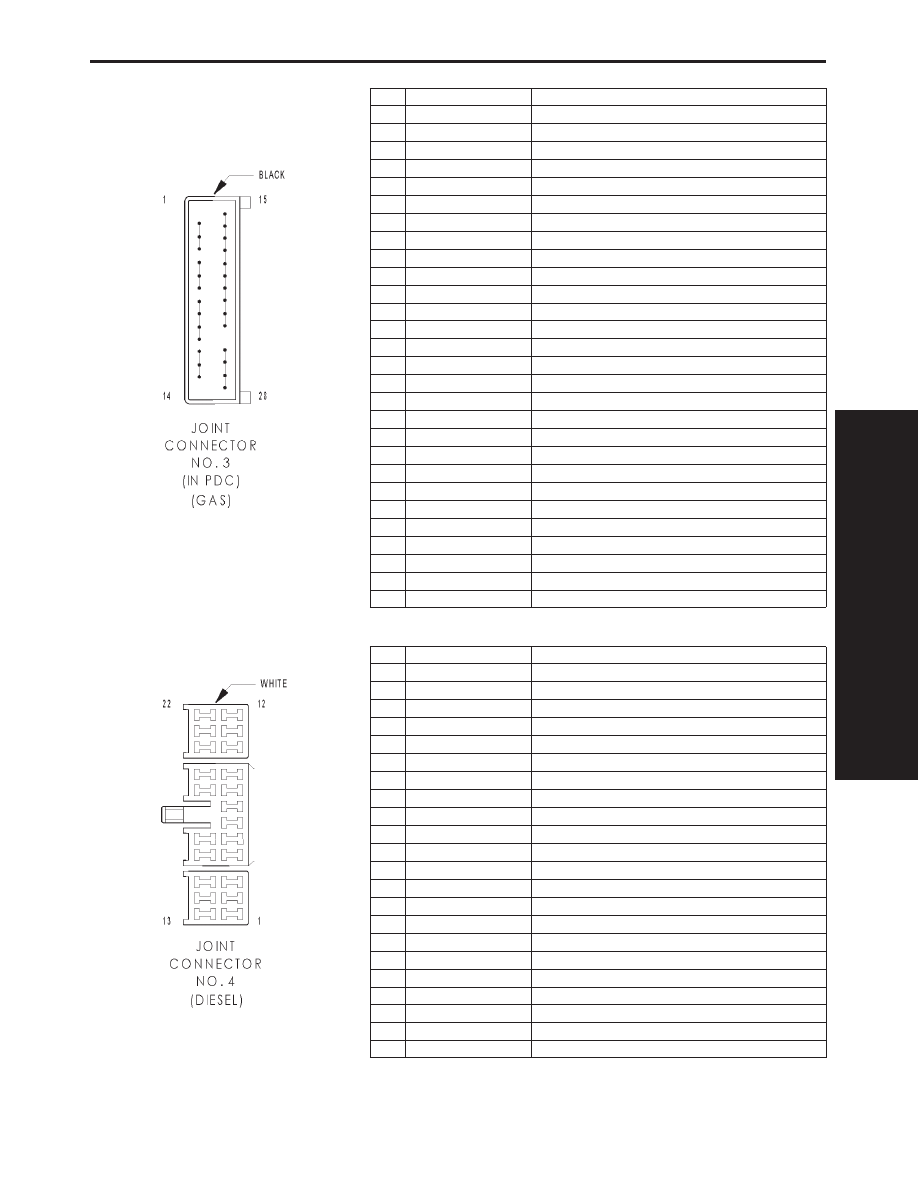

JOINT CONNECTOR NO. 3 (IN PDC) (GAS) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

L39 18LB

FUSED B(+)

2

L39 18LB

FUSED B(+)

3

L39 18LB

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

K4 18BK/LB

SENSOR GROUND

8

K4 18BK/LB

SENSOR GROUND

9

K4 18BK/LB

SENSOR GROUND

10

-

-

11

K4 18BK/LB

SENSOR GROUND

12

-

-

13

-

-

14

-

-

15

L7 18BK/YL

PARK LAMP RELAY OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

L7 20BK/YL

PARK LAMP RELAY OUTPUT

21

L7 20BK/YL

PARK LAMP RELAY OUTPUT

22

L7 20BK/YL

PARK LAMP RELAY OUTPUT

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

JOINT CONNECTOR NO. 4 (DIESEL) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

2

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

3

K29 20WT/PK

SECONDARY BRAKE SWITCH SENSE

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

V45 18VT

FRONT WIPER LOW SPEED

11

V45 18VT

FRONT WIPER LOW SPEED

12

V45 18VT

FRONT WIPER LOW SPEED

13

L107 20WT

HEADLAMP SWITCH OUTPUT

14

L107 20WT

HEADLAMP SWITCH OUTPUT

15

L107 20WT

HEADLAMP SWITCH OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

333

CONNECTOR PINOUTS

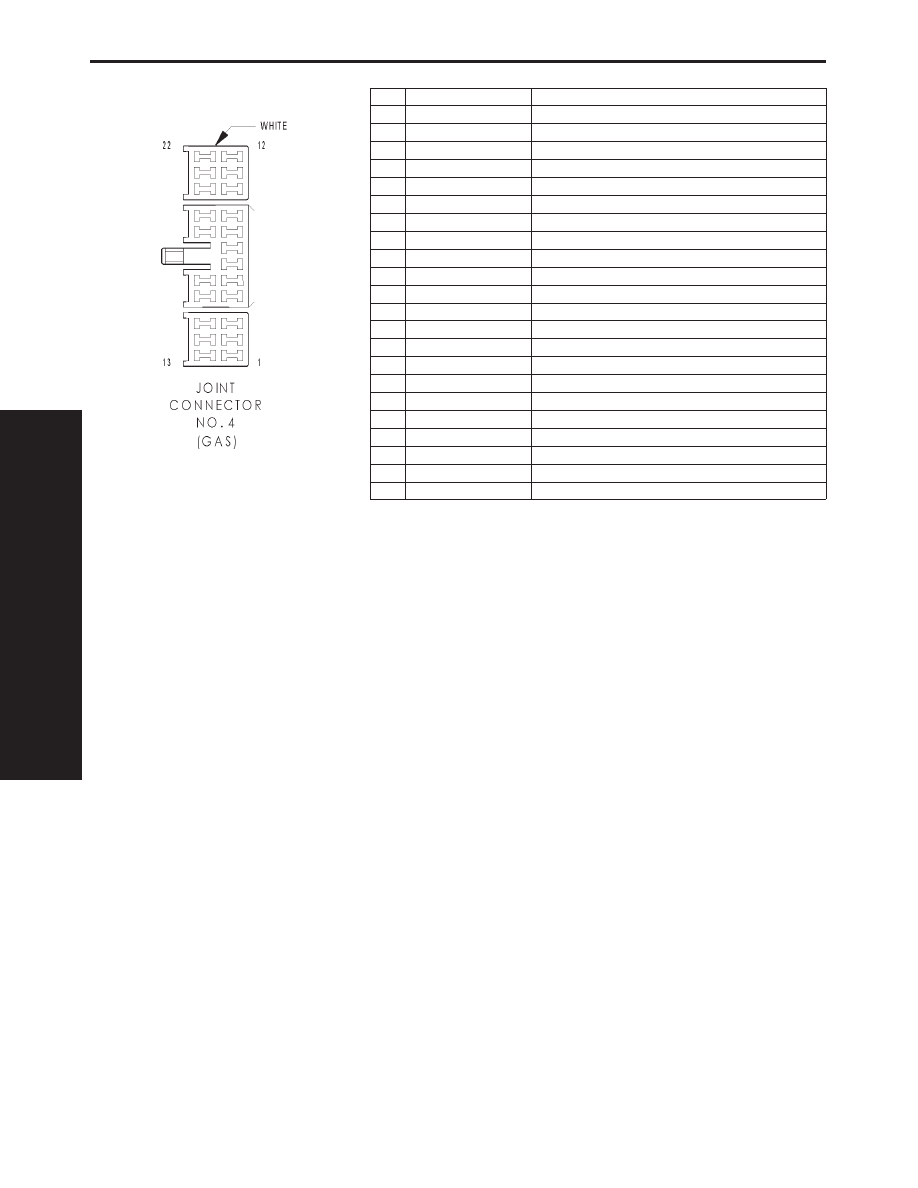

JOINT CONNECTOR NO. 4 (GAS) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

V45 18VT

FRONT WIPER LOW SPEED

11

V45 18VT

FRONT WIPER LOW SPEED

12

V45 18VT

FRONT WIPER LOW SPEED

13

L107 20WT

HEADLAMP SWITCH OUTPUT

14

L107 20WT

HEADLAMP SWITCH OUTPUT

15

L107 20WT

HEADLAMP SWITCH OUTPUT

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

334

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

335

CONNECTOR PINOUTS

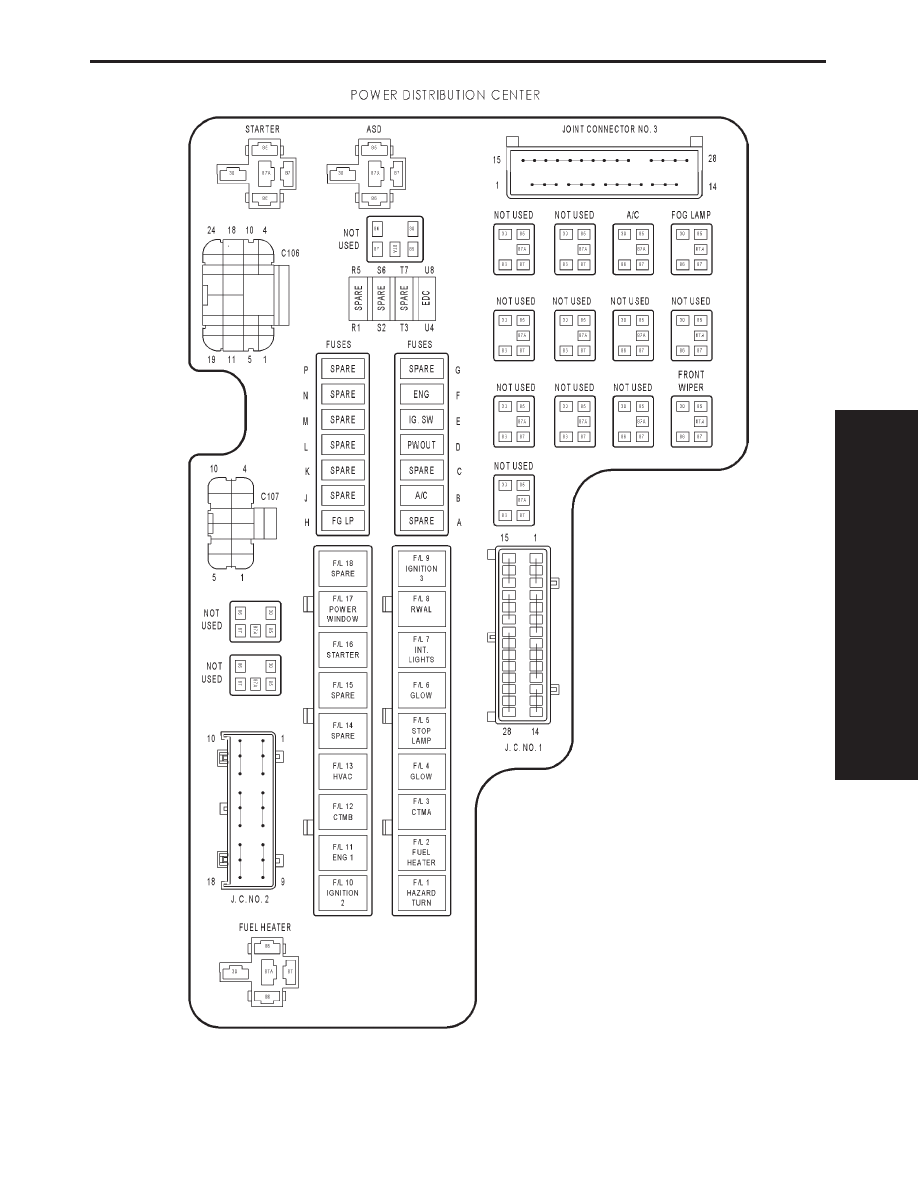

FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

15A

INTERNAL

FUSED B(+)

2

20A

INTERNAL

FUSED B(+)

3

-

-

-

4

20A

INTERNAL

FUSED B(+)

5

20A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

-

-

-

7

-

-

-

8

10A

F11 20RD/WT (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

5A

INTERNAL

FUSED HEADLAMP SWITCH OUTPUT

10

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

A169 18RD/YL

FUSED IGNITION SWITCH OUTPUT (START)

13

-

-

-

14

10A

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

-

-

-

16

-

-

-

17

15A

F38 16RD/TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

18

10A

X12 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

19

10A

L5 20BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

20

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

21

10A

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

22

-

-

-

23

-

-

-

24

15A

F20 20OR/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN)

25

10A

F24 20RD/DG

FUSED IGNITION SWITCH OUTPUT (RUN)

26

15A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN)

27

10A

A20 20RD/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

CIRCUIT BREAKERS (JB)

CB NO.

AMPS

FUSED CIRCUIT

FUNCTION

28

25A

F21 12TN (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

28

25A

F21 14TN (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

29

-

-

-

HORN RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

HORN RELAY CONTROL

86

INTERNAL

FUSED B(+)

87A

-

-

87

INTERNAL

HORN RELAY OUTPUT

PARK LAMP RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

PARK LAMP RELAY CONTROL

86

INTERNAL

FUSED B(+)

87A

-

-

87

INTERNAL

PARK LAMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

336

CONNECTOR PINOUTS
