DAF LF45, LF55 Series. Manual - part 537

7

LF45/55 series

Removal and installation

FRONT AXLE, F60

3-13

3.10 REMOVAL AND INSTALLATION OF AXLE ASSEMBLY

Removing axle assembly
1.

Engage the vehicle’s parking brake and
place chocks at the rear wheels.

2.

Remove the brake chamber hoses and the
disc brakes cables.

3.

Take the steering rod out of the steering-rod
arm.

4.

Remove the stabiliser bar.

5.

Loosen the wheel nuts at both ends of the
axle, but do not remove these yet.

6.

Jack up the vehicle until the wheels are off
the ground and place suitable stands under
the chassis.

7.

Remove the wheel nuts and take the
wheels off the axle.

8.

Support the axle securely and remove the
U-bolt nuts.

9.

Remove the axle.

Installing axle assembly
1.

Check the U-bolts and U-bolt nuts for
corrosion and damage. Replace them if
necessary. If they are to be re-used,
thoroughly clean the thread and remove any
paint.

2.

Lift the axle under the vehicle and fit the
U-bolts.

3.

Install the wheels and tighten the wheel
nuts.

4.

Lower the vehicle and fit the U-bolt nuts.

5.

Tighten the wheel nuts to the specified
tightening torque, see “Technical data”.

6.

Fit the steering rod in the steering-rod arm.

7.

Fit the brake chamber hoses and the disc
brake cables.

7

ᓻ 200322

7

FRONT AXLE, F60

Removal and installation

LF45/55 series

3-14

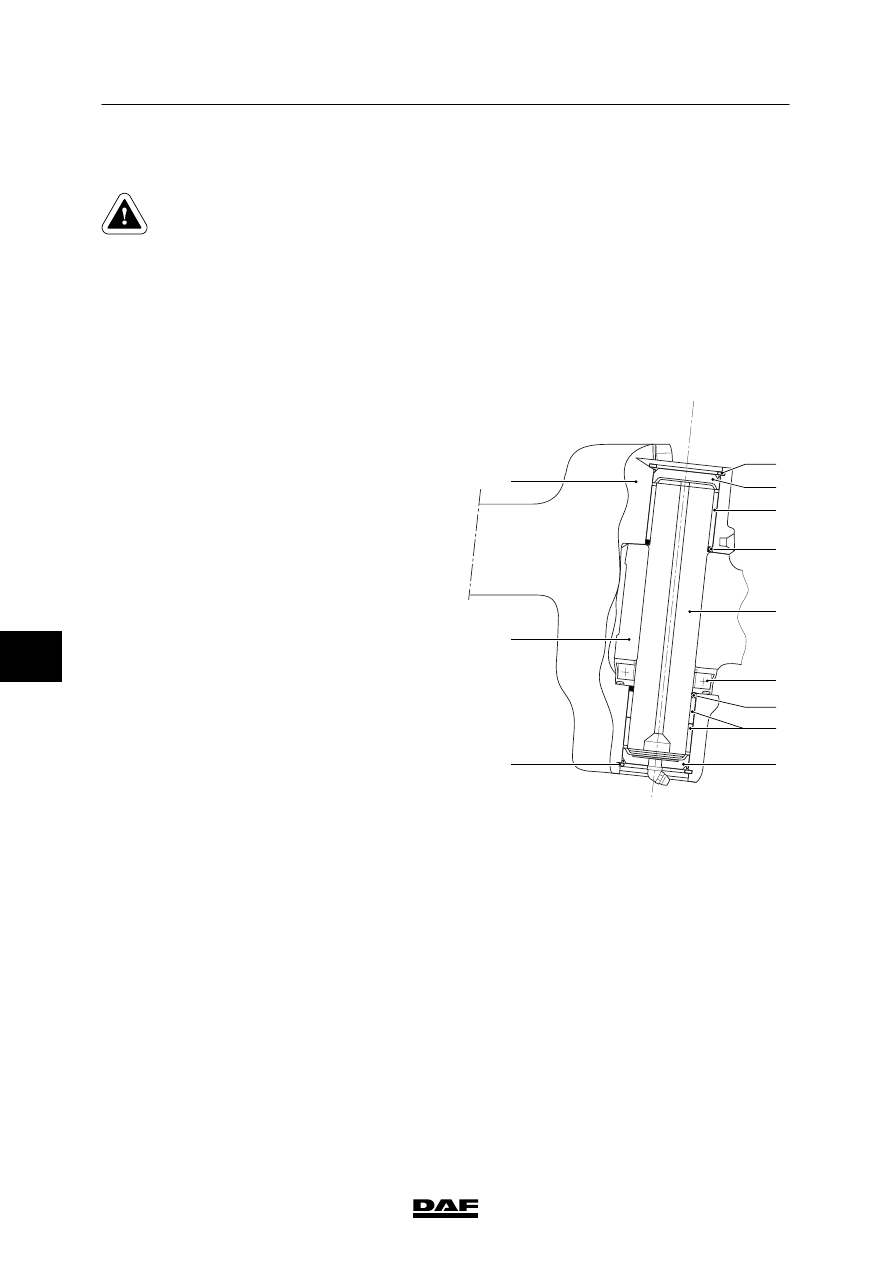

3.11 REMOVAL AND INSTALLATION OF SWIVEL AXLE

A hydraulic press with a calibrated
pressure gauge is required to
remove and install the king pin.

Removing swivel axle
1.

Remove the axle assembly.

2.

Remove the wheel speed sensor.

3.

Remove the track rod.

4.

Remove the compact bearing housing

5.

Remove the circlips (1 and 10) and the
covers (2 and 9).

6.

Remove the grease.

;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;

;

;

;

;

;

;

;;;;

;

;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;;

;

;;

;;

;;;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;

;

;

;

;

;

;

S 700 659

1

2

7

3

5

6

8

9

10

11

12

4

7

ᓻ 200322

7

LF45/55 series

Removal and installation

FRONT AXLE, F60

3-15

7.

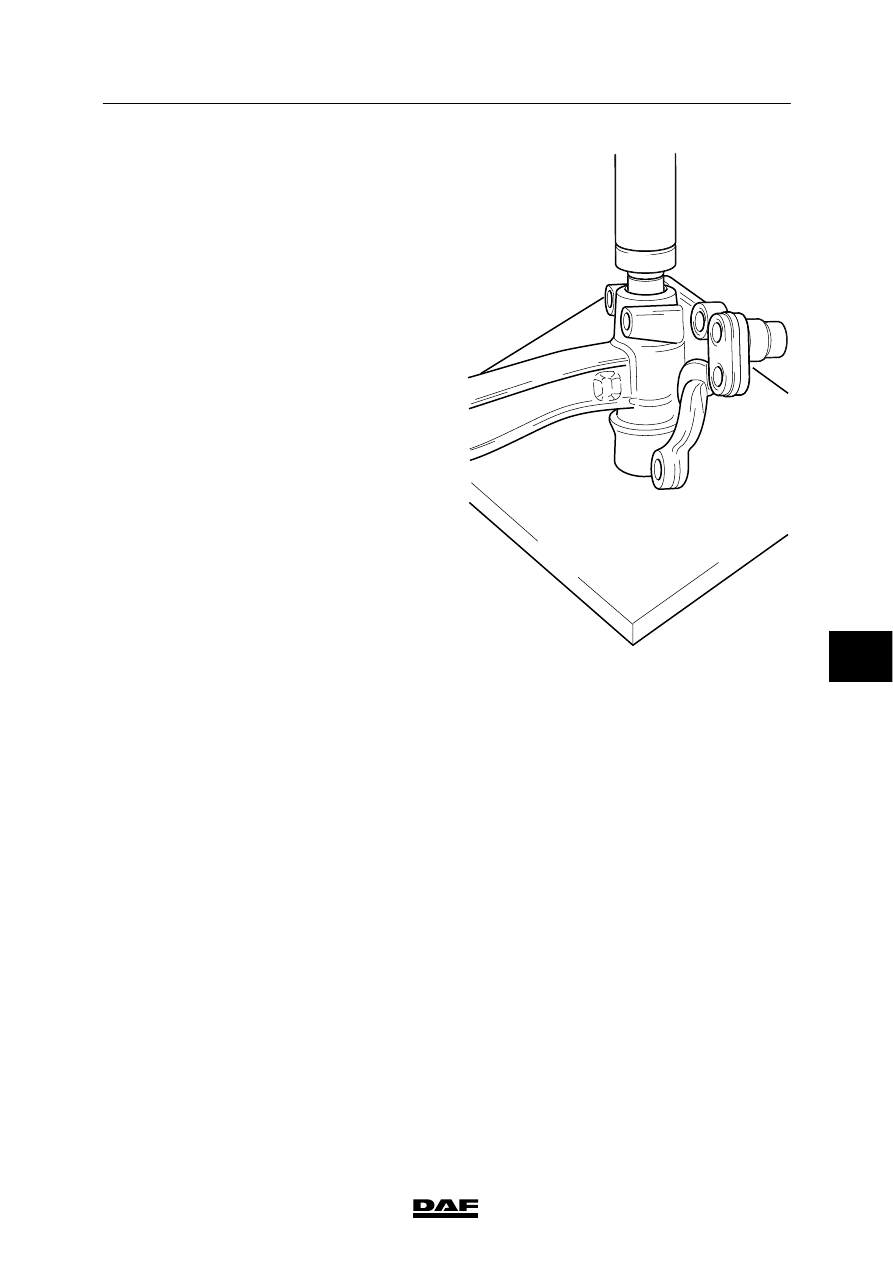

Suspend the axle in the hoist in the correct
manner.

8.

Position the swivel axle underneath the
press, with the bearing bush (3) facing
upwards.

Note:
The king pin must be at right angles to the
press.

9.

Press the king pin carefully out of the swivel
axle.

10. Take the swivel axle off the axle end.

S7 00 730

7

ᓻ 200322

7

FRONT AXLE, F60

Removal and installation

LF45/55 series

3-16

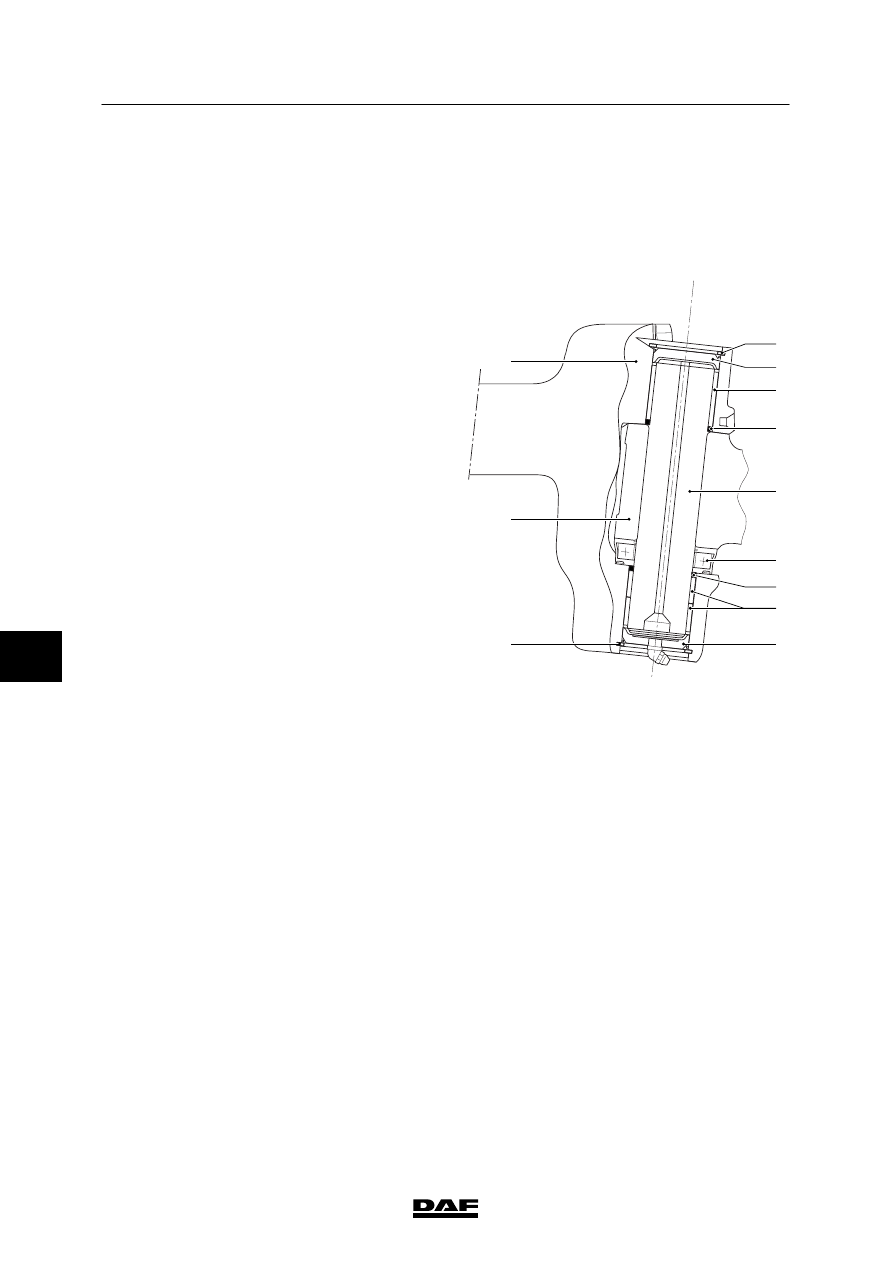

Installing swivel axle

Note:
After a collision or when the camber angle is
incorrect, the swivel axle must be magnaflux
tested. If in doubt, always replace the swivel
axle.

1.

Check the condition of the needle bearings
(8) and the oil seal (7).

2.

Check the bearing bush (3) for grooves and
check the condition of the oil seal (4).

3.

Check the king pin (5) for grooves and
corrosion. Small needle punctures or small
areas of corrosion can be removed using
fine polishing paper. If in doubt, replace the
king pin and the needle bearings.

4.

Lightly lubricate the king pin.

5.

Check the contact surfaces of the thrust
bearing (6), the axle end (11) and the swivel
axle (12) for damage.

6.

Check the thrust bearing for wear.

7.

Apply plenty of grease to the needle
bearings (8).

8.

Position the swivel axle (12) on the press
with the needle bearings pointing upwards.

9.

Position the axle end (11) in the swivel axle.

10. Install the thrust bearing (6) between the

axle end and the swivel axle.

Note:
The thrust bearing must be installed on the
side with the needle bearings, with the
narrow end facing the needle bearings.

;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;;

;;

;

;

;

;

;;

;;;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;

;;

;

;;

;;

;

;;

;;

;;;;

;;

;;

;;

;;

;;

;

;

;

;;

;

;

;

;

;;

;

;

S 700 659

1

2

7

3

5

6

8

9

10

11

12

4

7
