7

LF45/55 series

Removal and installation

FRONT AXLE, F60

3-9

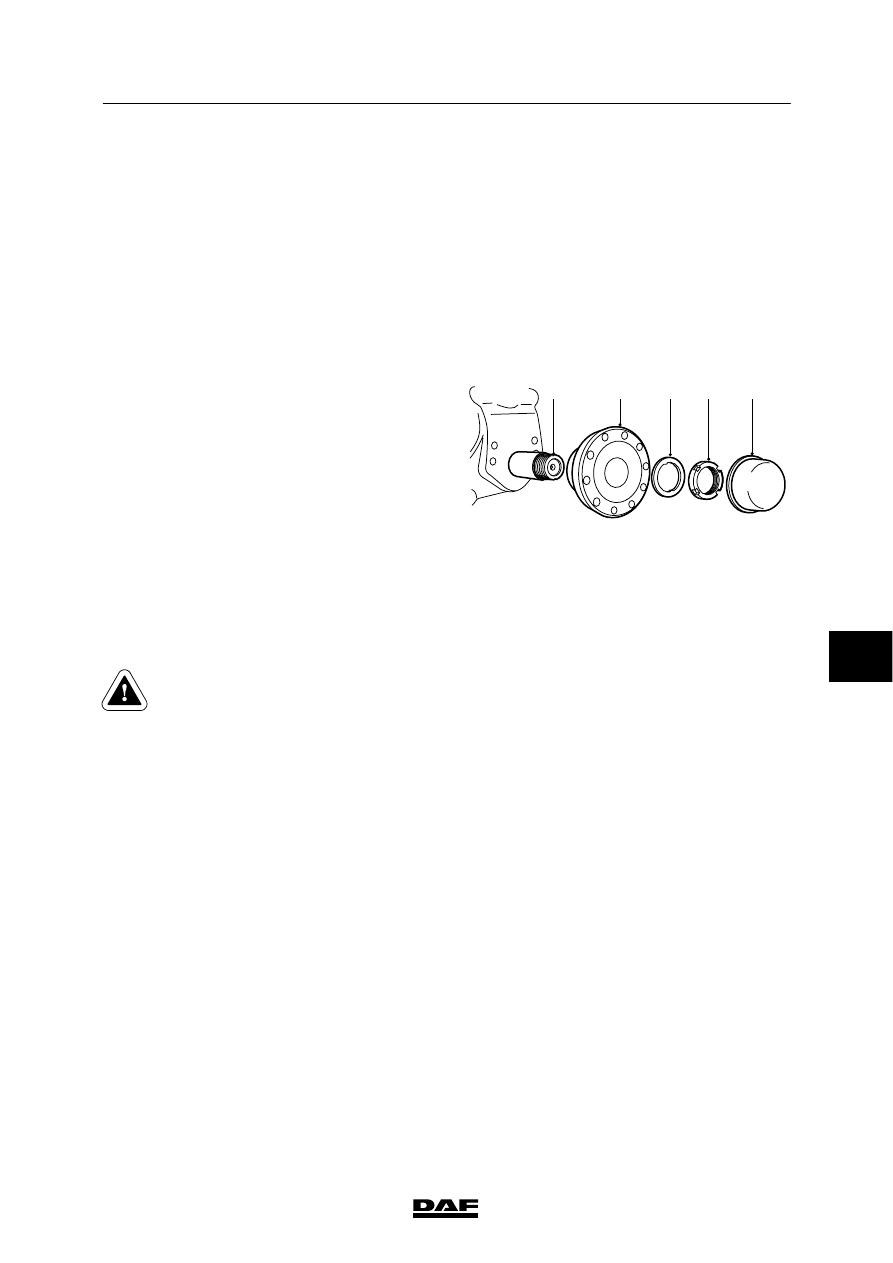

3.7 REMOVAL AND INSTALLATION OF COMPACT BEARING HOUSING

Removing compact bearing housing
1.

Jack up the axle until the wheels are clear
of the floor. Place suitable supports under
the axle.

2.

Remove the wheel.

3.

Remove the brake pads and the brake
calliper.

4.

Remove the wheel hub and the brake disc.

5.

Remove the hub cap (1).

6.

Tap the locking ring of the hub nut (2) back
into its locking position.

7.

Remove the hub nut using the special tool
(DAF no. 1329376).

8.

Remove the thrust washer (3) and slide the
compact bearing housing (4) off the axle
journal (5).

Installing compact bearing housing
1.

Check the wheel speed sensor ring, see
“Inspection and adjustment”.

2.

Check the axle journal (5) thread carefully
for damage.

Never fit the compact bearing
housing to an axle journal with a
damaged thread.

3.

Apply a thin, even layer of the prescribed
anti-corrosion agent to the entire
circumference of the axle journal, see
“Technical data”.

Note:
Do not apply too much anti-corrosion agent
to the axle journal. When the compact
bearing housing is installed, the excess
anti-corrosion agent will collect at the rear of
the compact bearing housing. When the
vehicle is used in daily operation, this can
leak out so that the seal wrongly appears to
be leaking.

5

4

3

2

1

S7 00 699

7

ᓻ 200322

7

FRONT AXLE, F60

Removal and installation

LF45/55 series

3-10

4.

Fit the compact bearing housing (4) to the
axle journal.

5.

Fit the thrust washer (3).

6.

Install a new hub nut (2). Tighten the hub
nut in the specified manner, see “Technical
data”.
Use the special tool (DAF no. 1329376) and
a torque amplifier to do so.

7.

Fit the hub cap (1).

8.

Check that the contact surfaces of the brake
disc and the compact bearing housing are
clean. Clean these if necessary.

9.

Fit the brake disc and the wheel hub.

10. Fit the brake calliper and the brake pads.

11. Check the wheel speed sensor for smooth

operation. If the sensor is stuck, remove,
clean and refit it.

12. Press the sensor against the sensor ring by

hand.
The air gap between the sensor and the
sensor ring adjusts automatically while the
vehicle is being driven.

Never tap the sensor with a
hammer. This could damage both
the sensor and the sensor ring.

13. Fit the wheel.

14. Check the ABS system for correct

operation.

7

ᓻ 200322

7

LF45/55 series

Removal and installation

FRONT AXLE, F60

3-11

3.8 REMOVAL AND INSTALLATION OF WHEEL-SPEED SENSOR RING

Removing wheel-speed sensor ring
1.

Remove the wheel speed sensor.

2.

Take the compact bearing housing off the
axle journal.

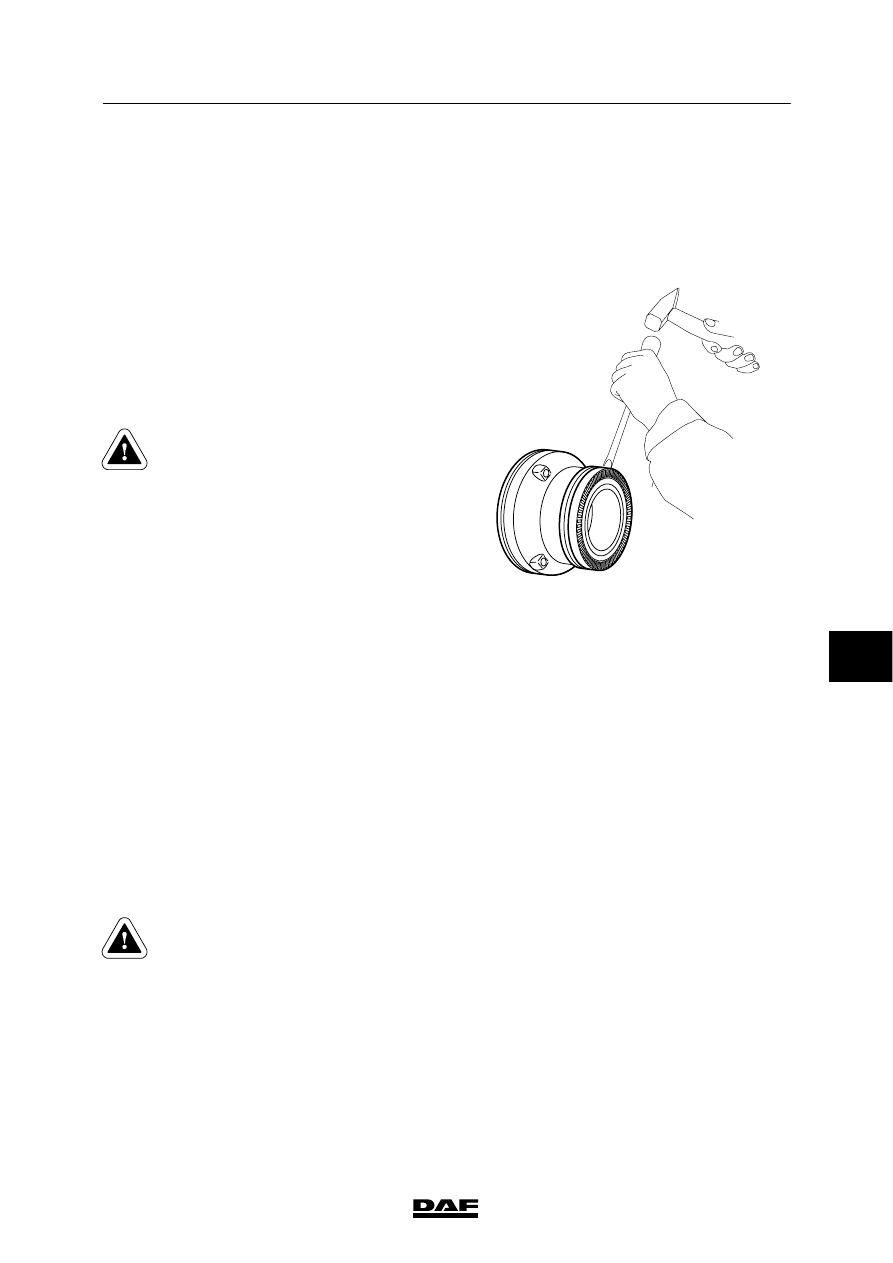

3.

Make a notch in the side of the sensor ring,
using a hammer and chisel. Make sure that
the contact surface of the sensor ring to the
compact bearing housing is not damaged in
the process.

4.

Take the sensor ring off the compact
bearing housing.

Once removed, the sensor ring
must not be reused.

Installing wheel-speed sensor ring
1.

Check the contact surface of the sensor ring
to the compact bearing housing for damage.

2.

Check the new sensor ring carefully for
possible damage in transit.

3.

Fit a new sensor ring to the compact
bearing housing using a press and flat
plate.

4.

Check that the sensor ring makes good
contact around the entire circumference.

5.

Fit the compact bearing housing to the axle
journal.

6.

Check the wheel speed sensor for smooth
operation. If the sensor is stuck, remove,
clean and refit it.

7.

Press the sensor against the sensor ring by
hand.
The air gap between the sensor and the
sensor ring adjusts automatically while the
vehicle is being driven.

Never tap the sensor with a
hammer. This could damage both
the sensor and the sensor ring.

8.

Check the ABS system for correct
operation.

S7 00 700

7

ᓻ 200322

7

FRONT AXLE, F60

Removal and installation

LF45/55 series

3-12

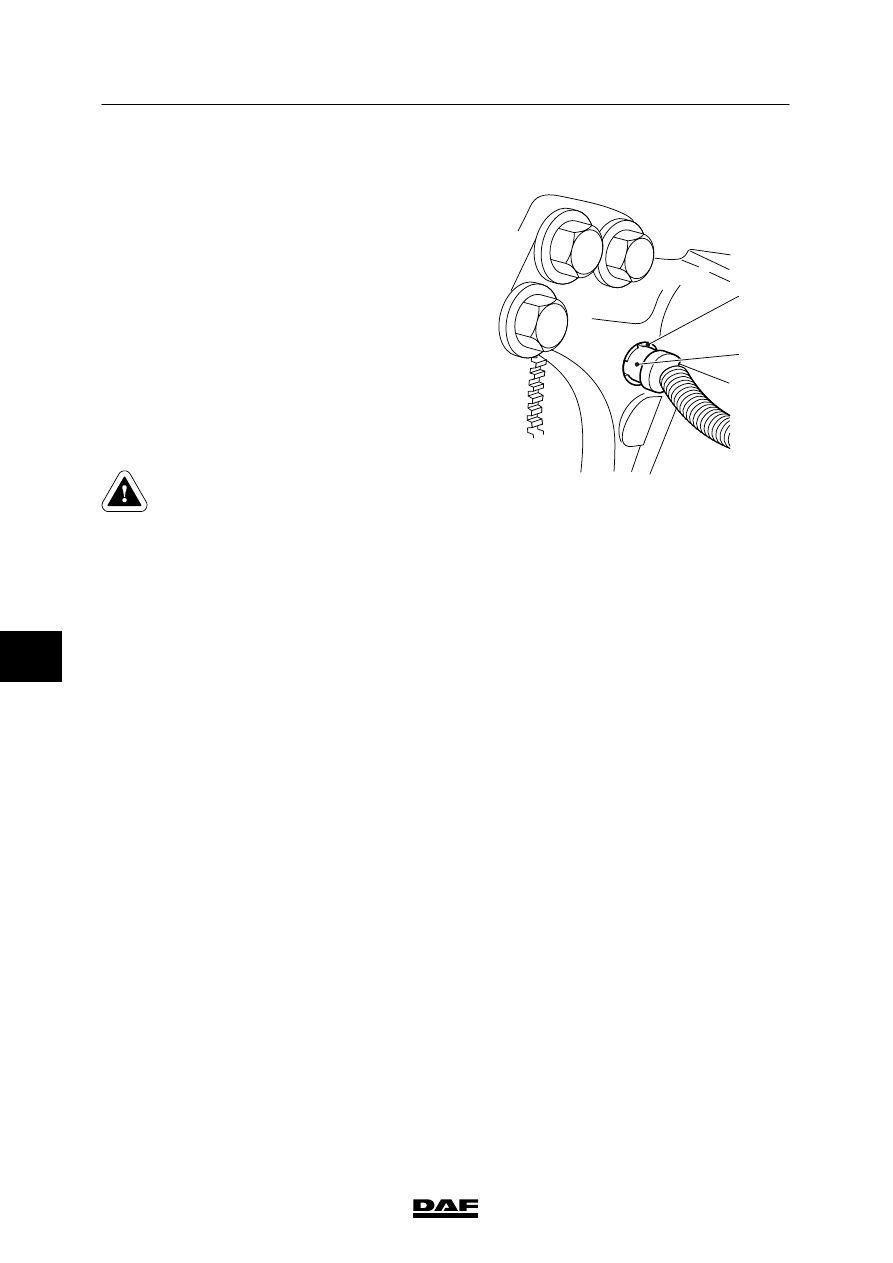

3.9 REMOVAL AND INSTALLATION OF WHEEL-SPEED SENSOR

Removing wheel-speed sensor
1.

Remove the wheel-speed sensor (2).

Installing wheel-speed sensor
1.

Clean the wheel-speed sensor (2) and its
holder (1). Replace the holder if necessary.

2.

Apply the specified anti-corrosion agent to
the circumference of the wheel-speed
sensor, see “Technical data”.

3.

Fit the wheel speed sensor. Press the
sensor against the sensor ring by hand.

4.

The air gap between the sensor and the
sensor ring is adjusted automatically while
the vehicle is being driven.

Never tap the sensor with a
hammer. This could damage both
the sensor and the sensor ring.

5.

Check the ABS system for correct
operation.

2

1

S7 00 880

7

ᓻ 200322
