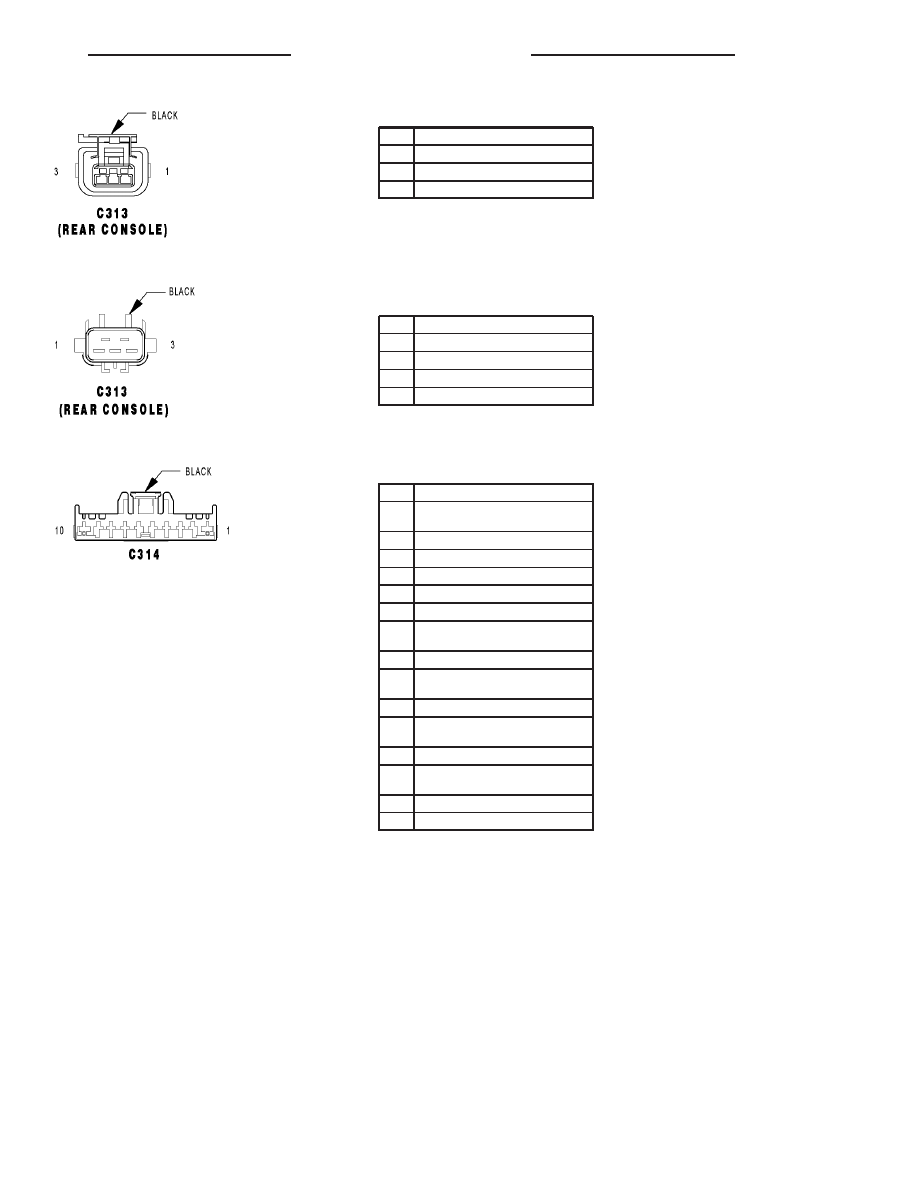

C313 (REAR CONSOLE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z747 18BK/LB

2

F307 18LB/PK

3

F307 18LB/PK

C313 (REAR CONSOLE) - BLACK (REAR CON-

SOLE SIDE)

CAV

CIRCUIT

1

Z747 16BK

1

Z747 16BK

2

F307 18OR

3

F307 16RD

C314 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT (EXCEPT POWER LIFT-
GATE/EXCEPT EXPORT)

1

G32 20VT/LB (POWER LIFTGATE)

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL (POWER RELEASE)

6

G78 20VT/OR (EXCEPT POWER LIFT-
GATE)

6

Q60 22OR/YL (POWER LIFTGATE)

7

M11 20YL/VT (EXCEPT POWER LIFT-
GATE/EXCEPT EXPORT)

7

Q84 18TN/GY (POWER LIFTGATE)

8

W13 18BR/LG (EXCEPT POWER LIFT-
GATE)

8

Z87 20BK/LG (POWER LIFTGATE)

9

F302 18GY/PK (EXCEPT POWER LIFT-
GATE/EXCEPT EXPORT)

9

Q83 18OR/GY (POWER LIFTGATE)

10

Z800 12BK

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

C314 - BLACK (LIFTGATE SIDE)

CAV

CIRCUIT

1

C15 12DB/WT (EXCEPT POWER LIFT-
GATE)

1

G32 20VT/LB (POWER LIFTGATE)

2

L77 18WT/BR

3

L50 18WT/TN

4

P30 20TN/DG

5

P31 20TN/YL (POWER RELEASE)

6

G78 20VT/OR (EXCEPT POWER LIFT-
GATE)

6

Q60 20OR/YL (POWER LIFTGATE)

7

M11 20YL/VT (EXCEPT POWER LIFT-
GATE)

7

Q84 18TN/GY (POWER LIFTGATE)

8

W13 18BR/LG (EXCEPT POWER LIFT-
GATE)

8

Z87 20BK/LG (POWER LIFTGATE)

9

F302 18GY/PK (EXCEPT POWER LIFT-
GATE)

9

Q83 18OR/GY (POWER LIFTGATE)

10

Z800 12BK

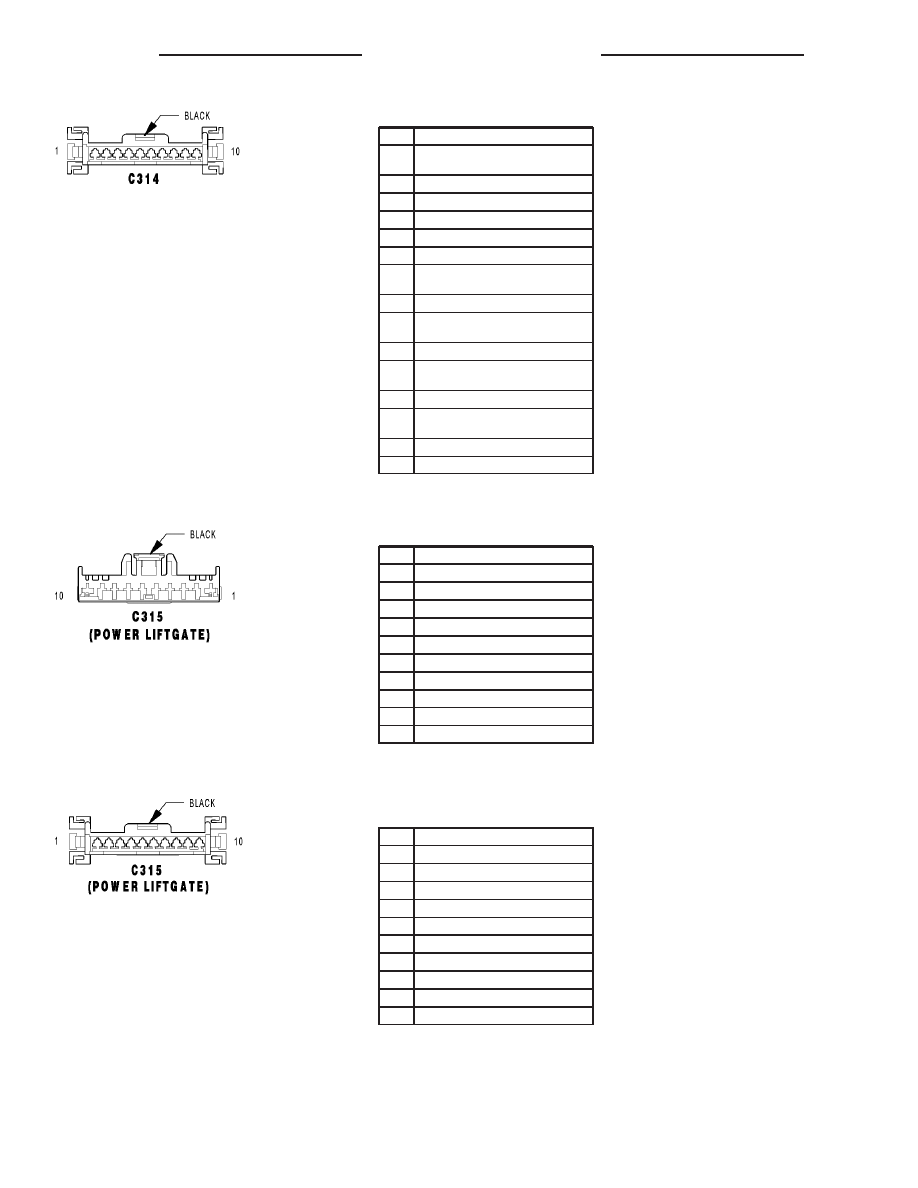

C315 (POWER LIFTGATE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

Q76 22OR/LB

3

G78 20VT/OR

4

M11 20YL/VT

5

-

6

Q85 18TN/WT

7

Q94 22TN/LG

8

W13 18BR/LG

9

F302 18GY/PK

10

-

C315 (POWER LIFTGATE) - BLACK (LIFTGATE

SIDE)

CAV

CIRCUIT

1

C15 12DB/WT

2

Q76 20OR/LB

3

G78 20VT/OR

4

M11 20YL/VT

5

-

6

Q85 18TN/WT

7

Q94 20TN/LG

8

W13 18BR/LG

9

F302 18GY/PK

10

-

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

RS

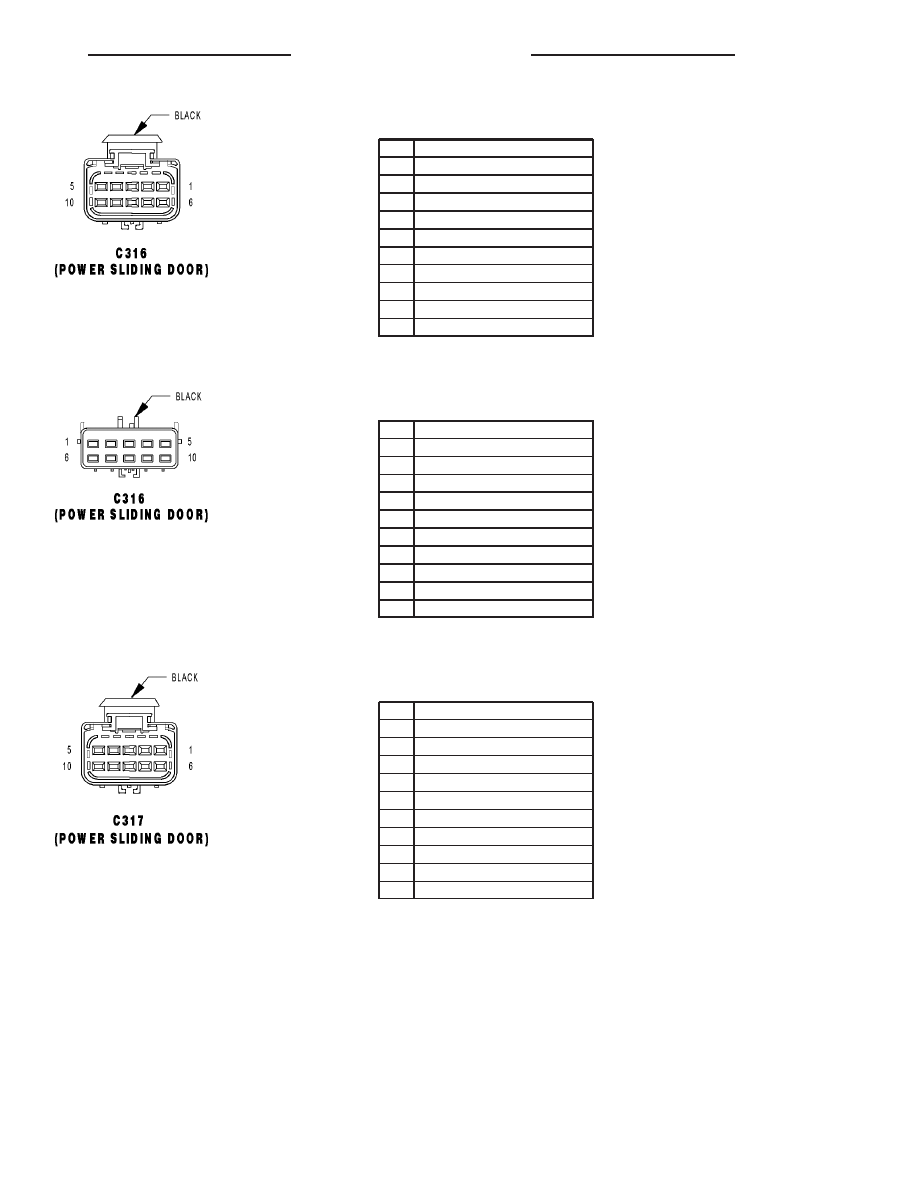

C316 (POWER SLIDING DOOR) - BLACK (LEFT

DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P5 20BK/DB

2

P32 20BK/TN

3

G77 20BK/DG

4

Z825 14BK

5

-

6

-

7

G151 20BK/GY

8

D25 20WT/VT

9

-

10

A113 14BK/RD

C316 (POWER SLIDING DOOR) - BLACK (LEFT

SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P5 20TN/OR

2

P32 20TN/VT

3

G77 20TN/OR

4

Z825 14BK/WT

5

-

6

-

7

G151 20VT/BR

8

D25 20WT/VT

9

-

10

A113 14WT/RD

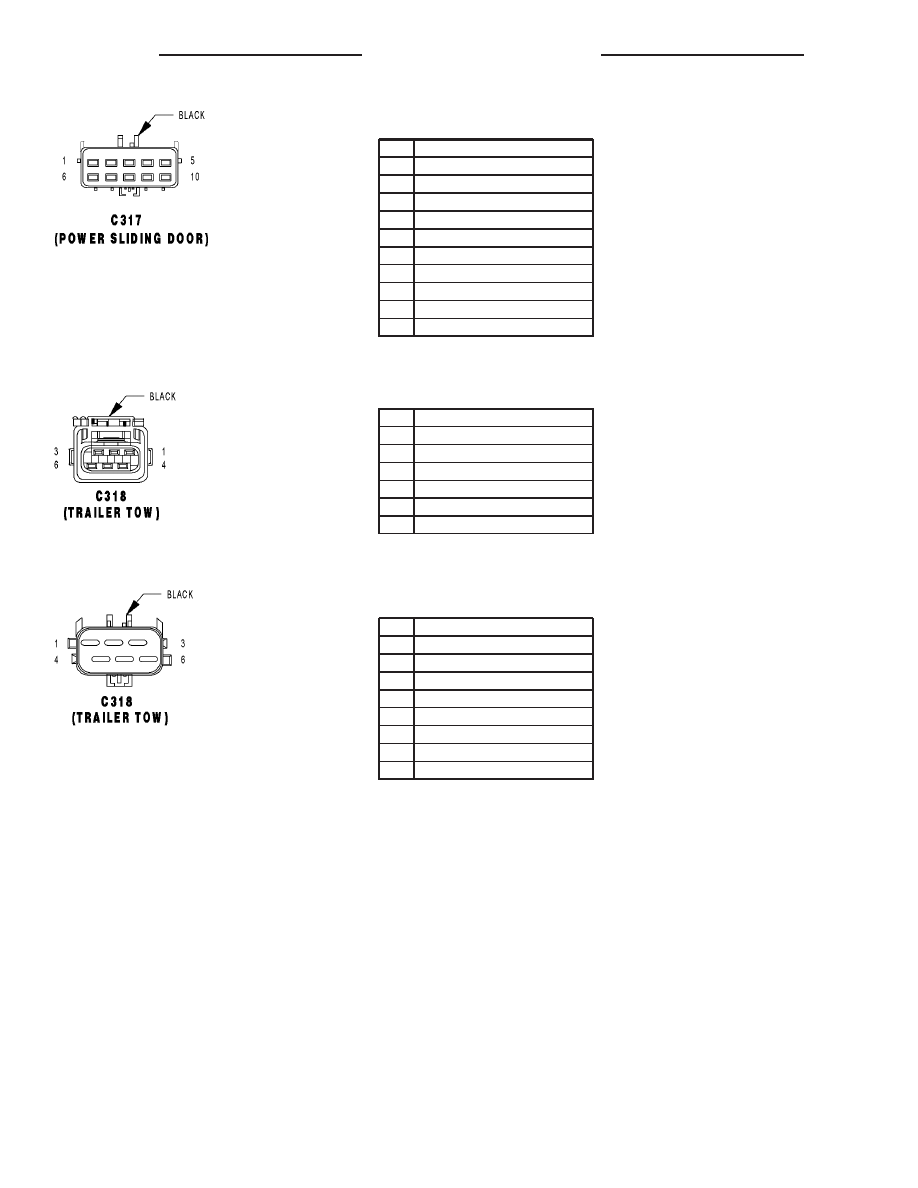

C317 (POWER SLIDING DOOR) - BLACK (RIGHT

DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

P38 20BK/DB

2

P34 20BK/TN

3

G76 20BK/DG

4

Z824 14BK

5

-

6

-

7

G152 20BK/GY

8

D25 20WT/VT

9

-

10

A113 14BK/RD

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

C317 (POWER SLIDING DOOR) - BLACK (RIGHT

SLIDING DOOR SIDE)

CAV

CIRCUIT

1

P38 20TN/DB

2

P34 20TN/LB

3

G76 20TN/OR

4

Z824 14BK/WT

5

-

6

-

7

G152 20VT/GY

8

D25 20WT/VT

9

-

10

A113 14WT/RD

C318 (TRAILER TOW) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L63 18WT/DG

2

-

3

L77 18WT/BR

4

L1 18WT/LG

5

Z363 18BK/DG

6

-

C318 (TRAILER TOW) - BLACK (LEFT HARNESS

SIDE)

CAV

CIRCUIT

1

L63 18WT/DG

1

L63 18YL

2

-

3

L77 18BR

3

L77 18WT/BR

4

L1 18WT/BR

5

Z363 18BK/DG

6

-

8W - 80 - 52
