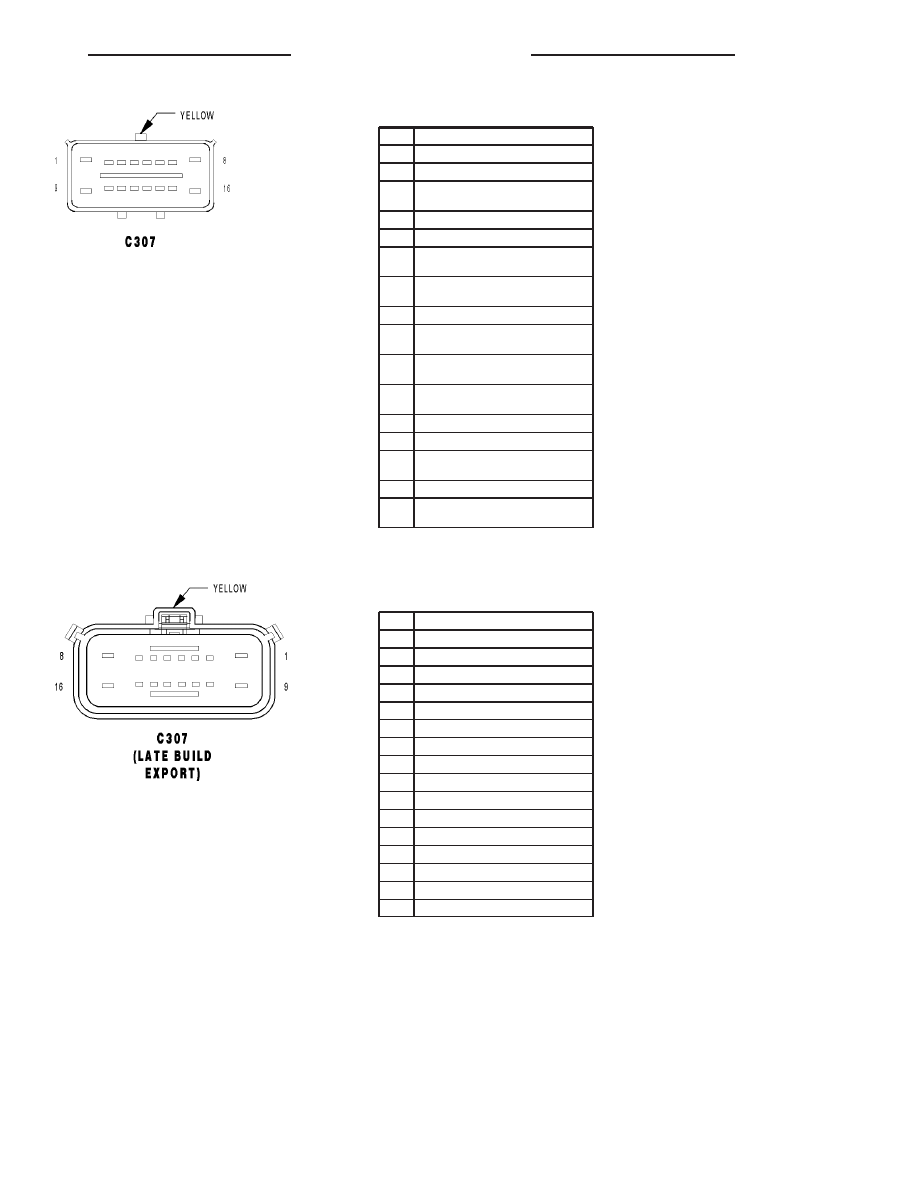

C307 - YELLOW (SEAT SIDE)

CAV

CIRCUIT

1

Z848 14BK/OR (POWER SEAT)

2

P8 20LG/DG (HEATED SEAT)

3

F201 20PK/OR (OCCUPANT SENSING/
EXCEPT EXPORT)

4

R54 18LB/YL

5

R56 18LB/DG

6

R986 20LG/BR (OCCUPANT SENSING/
EXCEPT EXPORT)

7

D105 20LG/LB (OCCUPANT SENSING/
EXCEPT EXPORT)

8

A210 14OR/RD

9

R60 16LB/TN (EARLY BUILD OCCU-
PANT SENSING)

10

D25 20WT/VT (OCCUPANT SENSING/
EXCEPT EXPORT)

11

Z104 20BK/LG (OCCUPANT SENSING/
EXCEPT EXPORT)

12

-

13

-

14

R86 20LG/LB (OCCUPANT SENSING/
EXCEPT EXPORT)

15

F503 20WT/PK (HEATED SEAT)

16

R58 16LB/GY (EARLY BUILD OCCU-
PANT SENSING)

C307 (LATE BUILT EXPORT) - YELLOW (BODY

SIDE)

CAV

CIRCUIT

1

Z848 12BK/OR (POWER SEAT)

2

P8 22LG/WT (HEATED SEAT)

3

-

4

R54 20LB/YL

5

R56 20LB/DG

6

-

7

-

8

A210 14OR/RD (POWER SEAT)

9

-

10

-

11

-

12

-

13

-

14

-

15

F503 20WT/PK (HEATED SEAT)

16

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

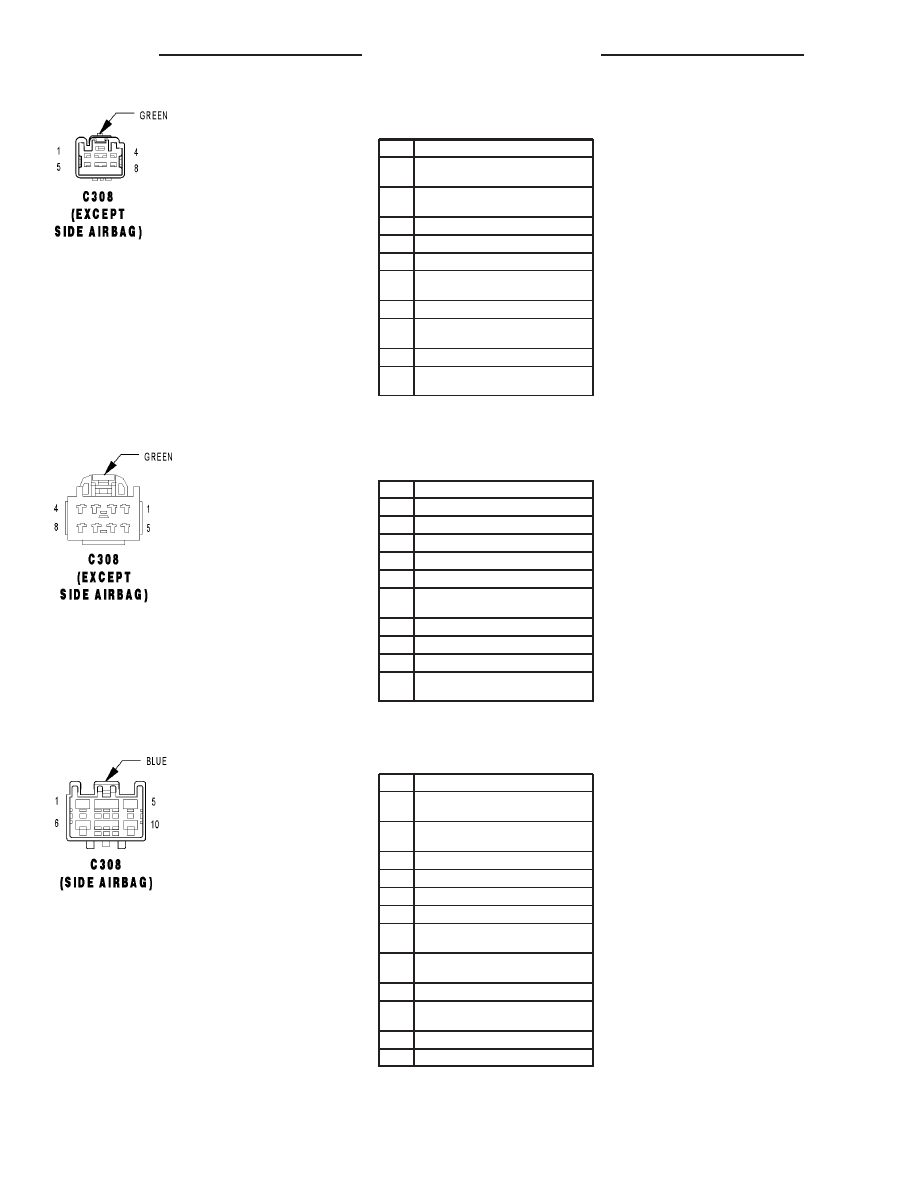

C308 (EXCEPT SIDE AIRBAG) - GREEN (BODY

SIDE)

CAV

CIRCUIT

1

Z77 22BK/GY (MANUAL SLIDING
DOOR)

1

Z825 14BK/WT (POWER SLIDING
DOOR)

2

P32 20TN/VT

3

G77 22VT/GY

4

P5 20TN/OR

5

G151 22VT/BR (POWER SLIDING
DOOR)

6

D25 20WT/VT (MEMORY)

6

D25 20WT/VT (POWER SLIDING
DOOR)

7

-

8

A113 12WT/RD (POWER SLIDING
DOOR)

C308 (EXCEPT SIDE AIRBAG) - GREEN (LEFT

DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z76 20BK (MANUAL SLIDING DOOR)

1

Z824 14BK (POWER SLIDING DOOR)

2

P34 20BK/DB

3

G77 20BK/DG

4

P38 20BK/DB

5

G151 20BK/GY (POWER SLIDING
DOOR)

6

D25 20BK/VT (MEMORY)

6

D25 20BK/VT (POWER SLIDING DOOR)

7

-

8

A113 14BK/RD (POWER SLIDING
DOOR)

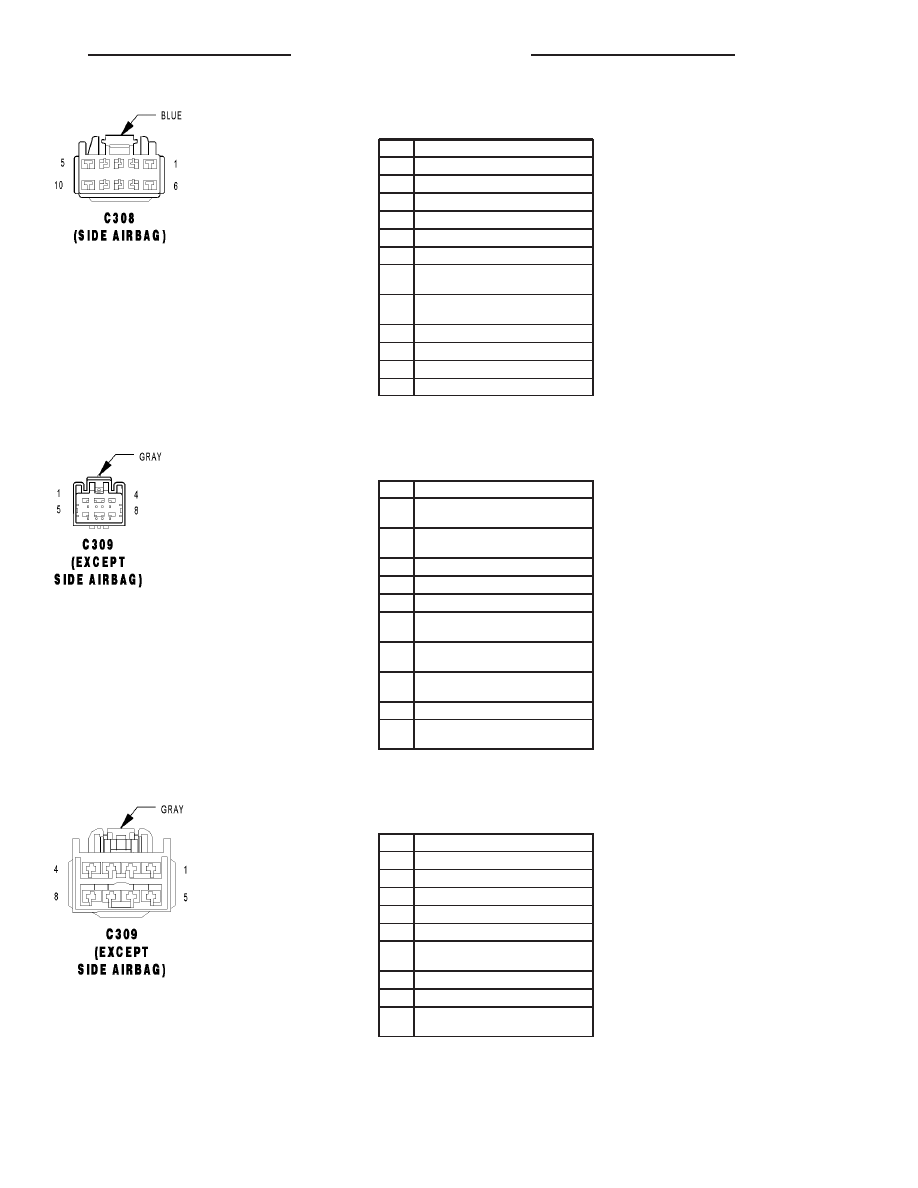

C308 (SIDE AIRBAG) - BLUE (BODY SIDE)

CAV

CIRCUIT

1

Z77 22BK/GY (MANUAL SLIDING
DOOR)

1

Z825 14BK/WT (POWER SLIDING
DOOR)

2

P32 20TN/VT

3

G77 22VT/GY

4

P5 20TN/OR

5

R17 20LG

6

A113 12WT/RD (POWER SLIDING
DOOR)

7

G151 22VT/BR (POWER SLIDING
DOOR)

8

D25 20WT/VT (MEMORY)

8

D25 20WT/VT (POWER SLIDING
DOOR)

9

-

10

R19 20LG/WT

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

RS

C308 (SIDE AIRBAG) - BLUE (LEFT DOOR WIRE

TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z76 20BK (MANUAL SLIDING DOOR)

1

Z824 14BK (POWER SLIDING DOOR)

2

P34 20BK/TN

3

G77 20BK/DG

4

P38 20BK/DB

5

R17 18LG

6

A113 14BK/RD (POWER SLIDING
DOOR)

7

G151 20BK/GY (POWER SLIDING
DOOR)

8

D25 20BK/VT (MEMORY)

8

D25 20BK/VT (POWER SLIDING DOOR)

9

-

10

R19 18LG/WT

C309 (EXCEPT SIDE AIRBAG) - GRAY (BODY

SIDE)

CAV

CIRCUIT

1

Z76 22BK/YL (MANUAL SLIDING
DOOR)

1

Z824 14BK/WT (POWER SLIDING
DOOR)

2

P34 20TN/LB

3

G76 20VT/YL

4

P38 20TN/DB

5

G152 22VT/GY (POWER SLIDING
DOOR)

6

D25 20WT/VT (HIGHLINE AUDIO
POWER SLIDING DOOR)

6

D25 20WT/VT (POWER SLIDING
DOOR)

7

-

8

A113 12WT/RD (POWER SLIDING
DOOR)

C309 (EXCEPT SIDE AIRBAG) - GRAY (RIGHT

DOOR WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z76 20BK (MANUAL SLIDING DOOR)

1

Z824 14BK (POWER SLIDING DOOR)

2

P34 20BK/TN

3

G76 20BK/DG

4

P38 20BK/DB

5

G152 20BK/GY (POWER SLIDING
DOOR)

6

D25 20BK/VT (POWER SLIDING DOOR)

7

-

8

A113 14BK/RD (POWER SLIDING
DOOR)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

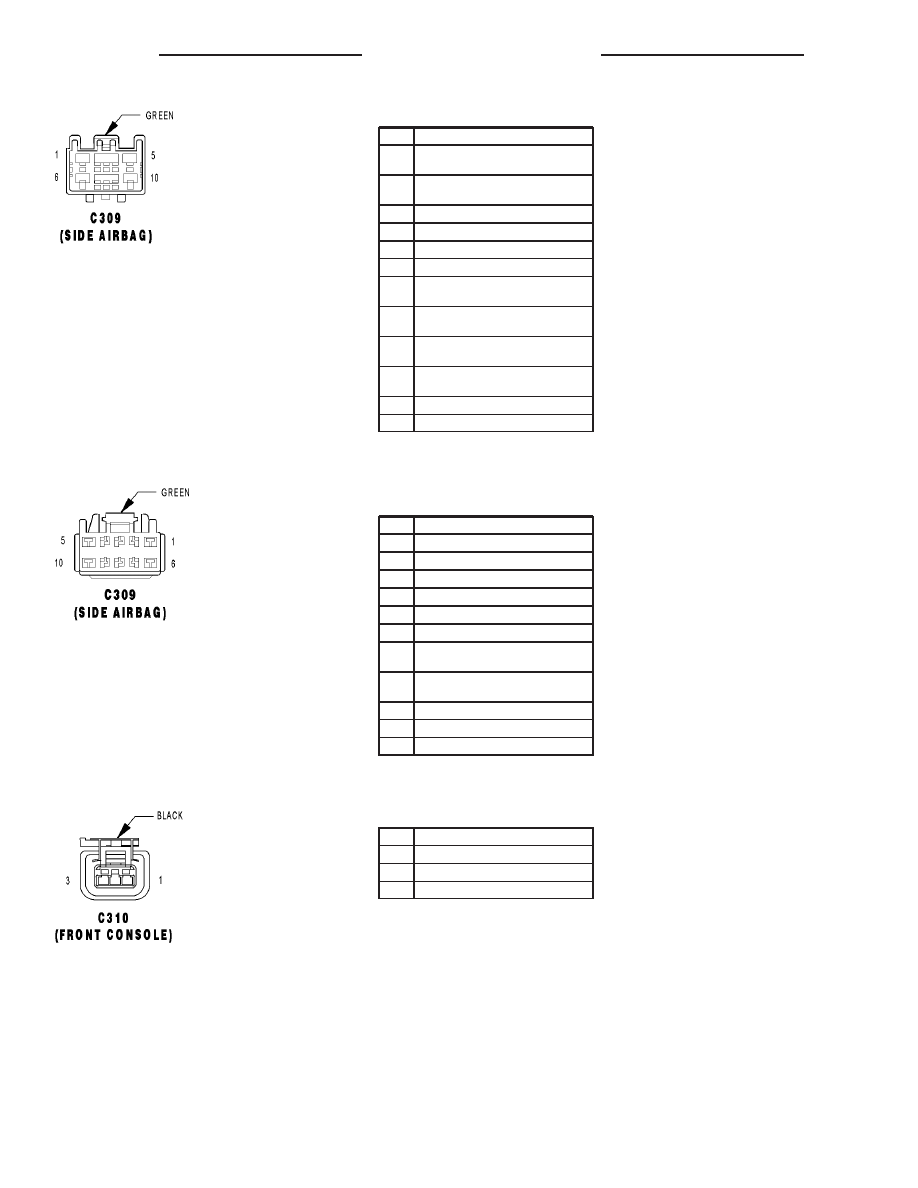

C309 (SIDE AIRBAG) - GREEN (BODY SIDE)

CAV

CIRCUIT

1

Z76 22BK/YL (MANUAL SLIDING
DOOR)

1

Z824 14BK/WT (POWER SLIDING
DOOR)

2

P34 20TN/LB

3

G76 20VT/YL

4

P38 20TN/DB

5

R18 20LB

6

A113 12WT/RD (POWER SLIDING
DOOR)

7

G152 22VT/GY (POWER SLIDING
DOOR)

8

D25 20WT/VT (HIGHLINE AUDIO
POWER SLIDING DOOR)

8

D25 20WT/VT (POWER SLIDING
DOOR)

9

-

10

R20 20WT/LG

C309 (SIDE AIRBAG) - GREEN (RIGHT DOOR

WIRE TRACK ASSEMBLY SIDE)

CAV

CIRCUIT

1

Z76 20BK (MANUAL SLIDING DOOR)

1

Z824 14BK (POWER SLIDING DOOR)

2

P34 20BK/TN

3

G76 20BK/DG

4

P38 20BK/DB

5

R18 18LB

6

A113 14BK/RD (POWER SLIDING
DOOR)

7

G152 20BK/GY (POWER SLIDING
DOOR)

8

D25 20BK/VT (POWER SLIDING DOOR)

9

-

10

R20 18WT/LG

C310 (FRONT CONSOLE) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

Z746 18BK/DB

2

M27 20YL/LB

3

A105 18DB/RD

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

RS
