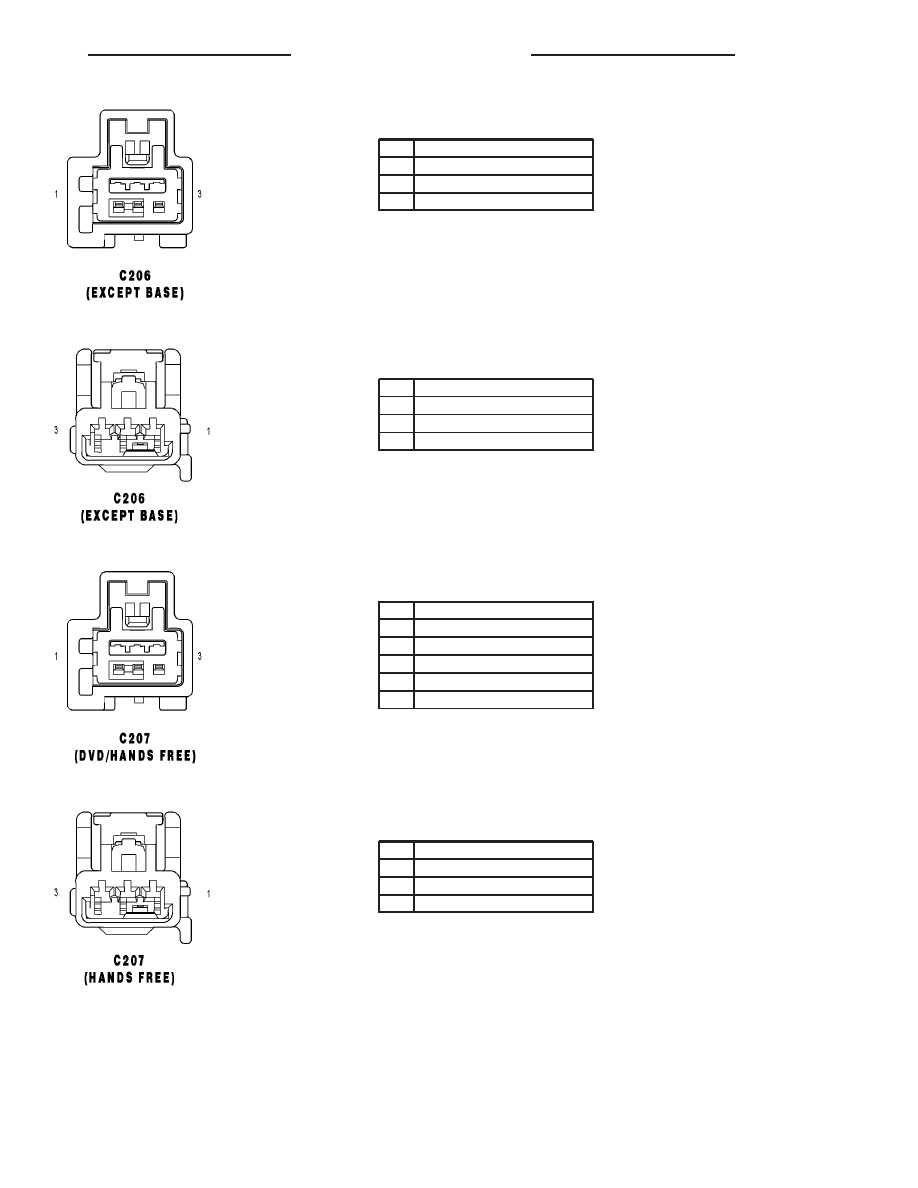

C206 (EXCEPT BASE) - (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

1

A114 18GY/RD

2

Z530 18GY/BK

3

-

C206 (EXCEPT BASE) - (INSTRUMENT PANEL

JUMPER SIDE)

CAV

CIRCUIT

1

A114 20GY/RD

2

Z530 20GY/BK

3

-

C207 (DVD/HANDS FREE) - (INSTRUMENT

PANEL JUMPER SIDE)

CAV

CIRCUIT

1

A114 20GY/RD

1

A114 20GY/RD

2

Z530 20GY/BK

2

Z530 20GY/BK

3

-

C207 (HANDS FREE) - (HANDS FREE MODULE

SIDE)

CAV

CIRCUIT

1

A114 18GY/RD

2

Z530 18GY/BK

3

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

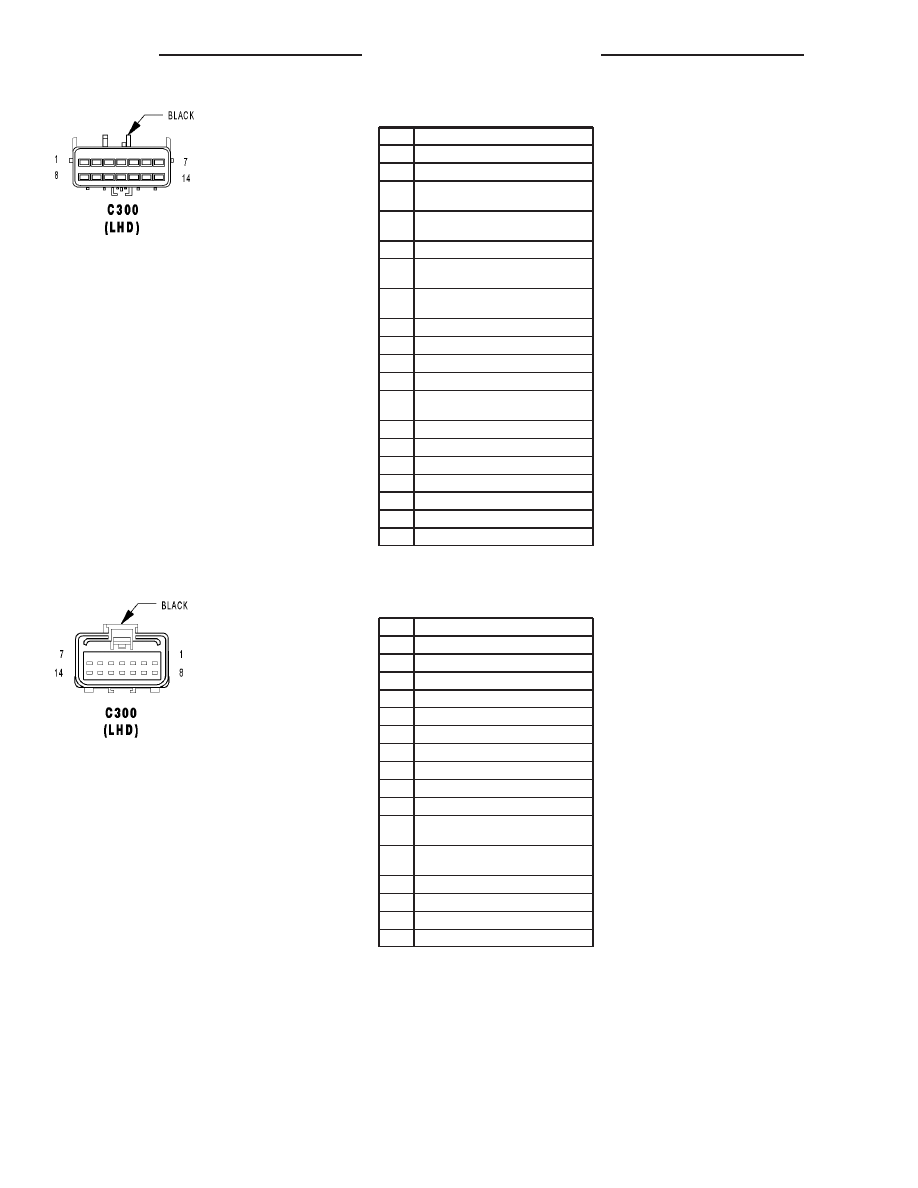

C300 (LHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z821 12BK/BR

3

X201 18DG (HIGHLINE AUDIO EXCEPT
EXPORT EARLY BUILD)

3

X201 20DG (HIGHLINE AUDIO EXPORT
EARLY BUILD)

3

X53 20DG (LOWLINE AUDIO)

4

X291 18DG/BR (HIGHLINE AUDIO
EXCEPT EXPORT EARLY BUILD)

4

X291 20DG/BR (HIGHLINE AUDIO
EXPORT EARLY BUILD)

4

X55 20DG/BR (LOWLINE AUDIO)

5

G161 20VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F302 18GY/PK (EXCEPT POWER WIN-
DOWS)

8

F304 12WT/PK (POWER WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR

14

Q24 16OR/DG (POWER WINDOWS)

C300 (LHD) - BLACK (LEFT DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z75 20BK/VT (BASE)

2

Z821 12BK/BR (EXCEPT BASE)

3

X53 20DG

4

X55 20DG/BR

5

G161 20VT/DG (POWER LOCKS)

6

P1 20TN/LG (POWER LOCKS)

7

P3 20TN/WT (POWER LOCKS)

8

F304 12WT/PK (POWER WINDOWS)

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS
EXCEPT MEMORY)

10

Q26 12OR/GY (POWER WINDOWS
MEMORY)

11

Q13 16OR/DB (POWER WINDOWS)

12

Q23 16OR/LB (POWER WINDOWS)

13

Q14 16OR/BR (POWER WINDOWS)

14

Q24 16OR/DG (POWER WINDOWS)

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

RS

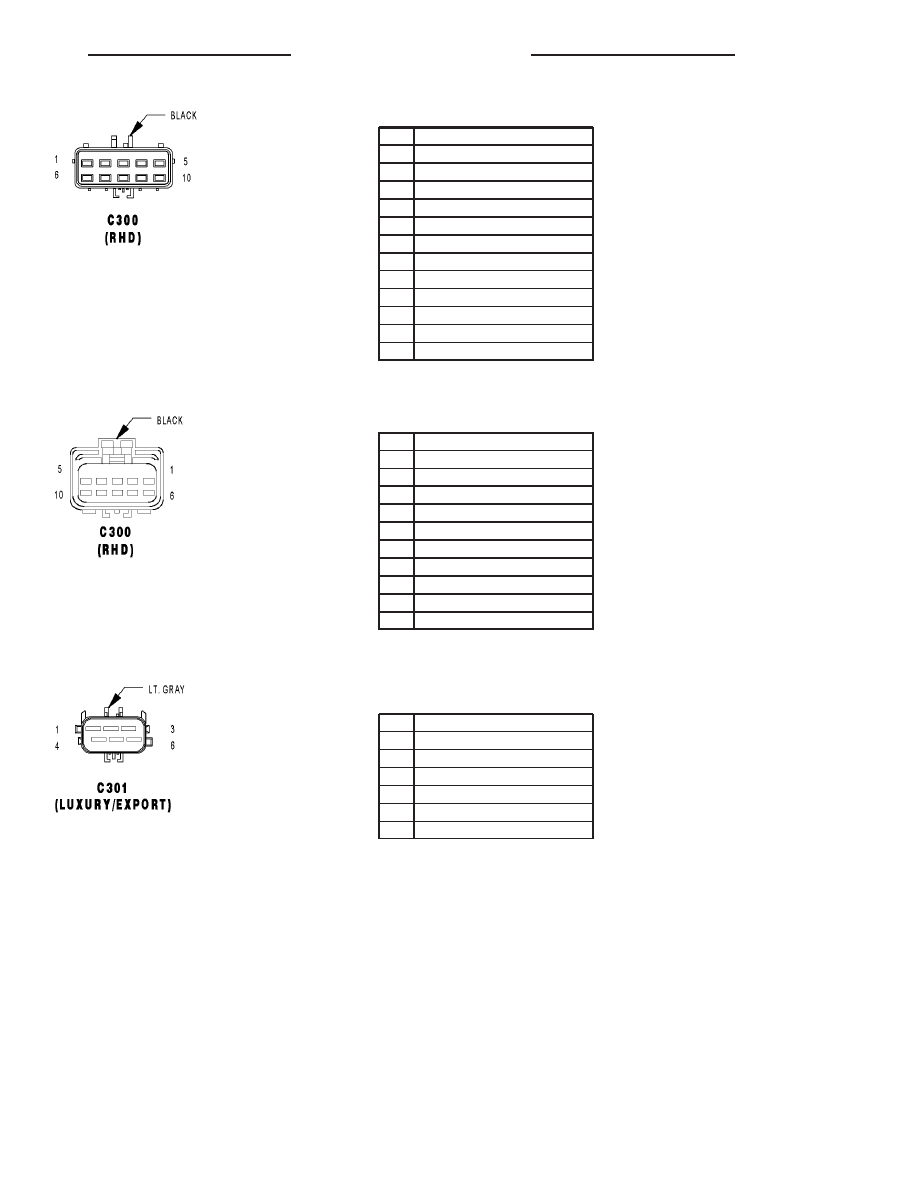

C300 (RHD) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z822 20BK/BR

3

X201 20DG (EARLY BUILD)

3

X201 18DG (LATE BUILD)

4

X291 20DG/BR (EARLY BUILD)

4

X291 18DG/BR (LATE BUILD)

5

G161 20VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

C300 (RHD) - BLACK (LEFT DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT

2

Z822 20BK/BR

3

X53 20DG

4

X55 20DG/BR

5

G161 20VT/DG

6

P1 20TN/LG

7

P3 20TN/WT

8

F304 12WT/PK

9

Q16 12OR/TN (POWER WINDOWS)

10

Q26 14OR/GY (POWER WINDOWS)

C301 (LUXURY/EXPORT) - LT. GRAY (BODY

SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

-

3

G200 20VT/BR (LHD MEMORY)

4

G920 20VT/YL (LHD MEMORY)

5

-

6

G163 20VT/LB (EXPORT)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

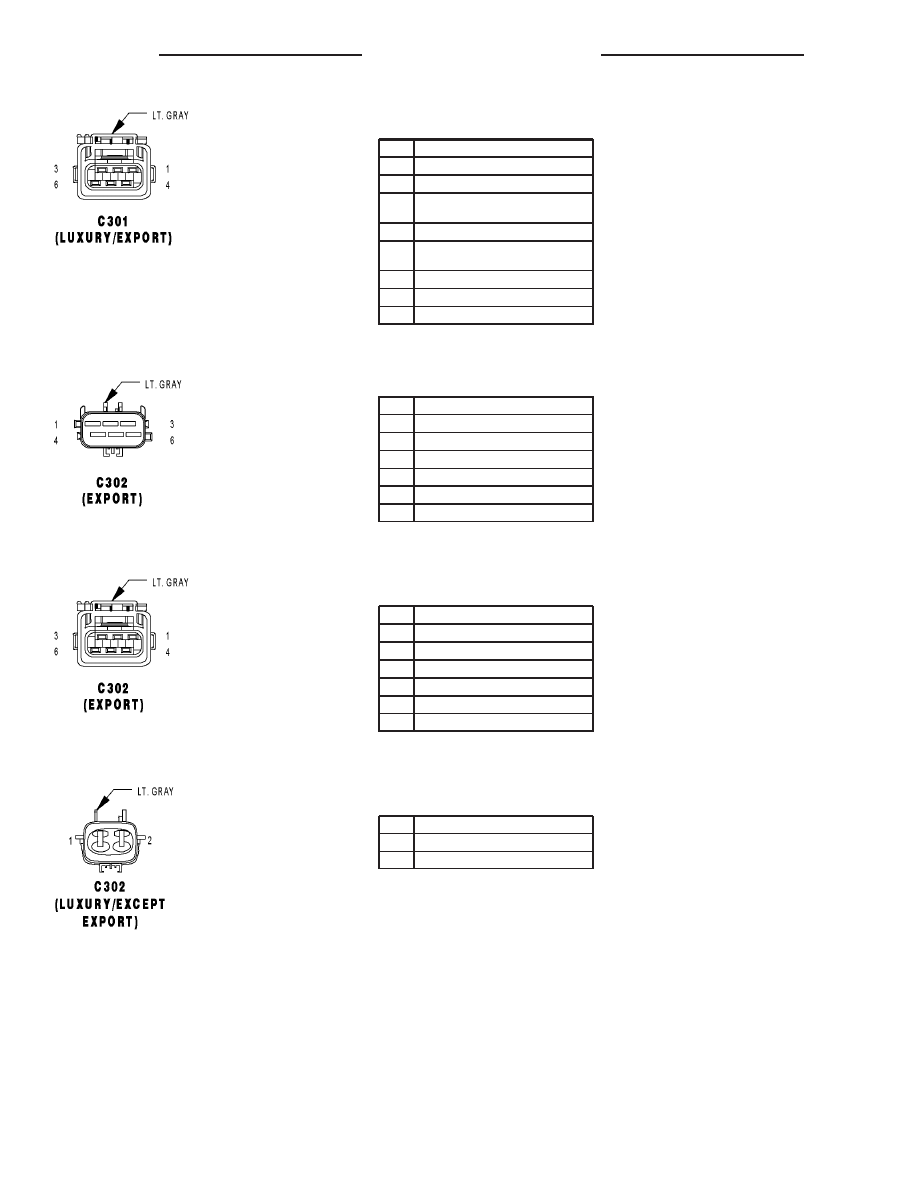

C301 (LUXURY/EXPORT) - LT. GRAY (LEFT

DOOR SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

-

3

G200 20VT/BR (MEMORY EXCEPT
EXPORT)

3

G200 22VT/BR (MEMORY EXPORT)

4

G920 20VT/YL (MEMORY EXCEPT
EXPORT)

4

G920 22VT/YL (MEMORY EXPORT)

5

-

6

G163 20VT/LB (EXPORT)

C302 (EXPORT) - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

-

3

G200 22VT/BR (MEMORY)

4

G920 22VT/YL (MEMORY)

5

-

6

G162 20VT/TN

C302 (EXPORT) - LT. GRAY (RIGHT DOOR

SIDE)

CAV

CIRCUIT

1

M21 20YL/BR

2

-

3

G200 20VT/BR

4

G920 20VT/YL

5

-

6

G162 20VT/WT

C302 (LUXURY/EXCEPT EXPORT) - LT. GRAY

(BODY SIDE)

CAV

CIRCUIT

1

M21 16YL/BR

2

-

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

RS
