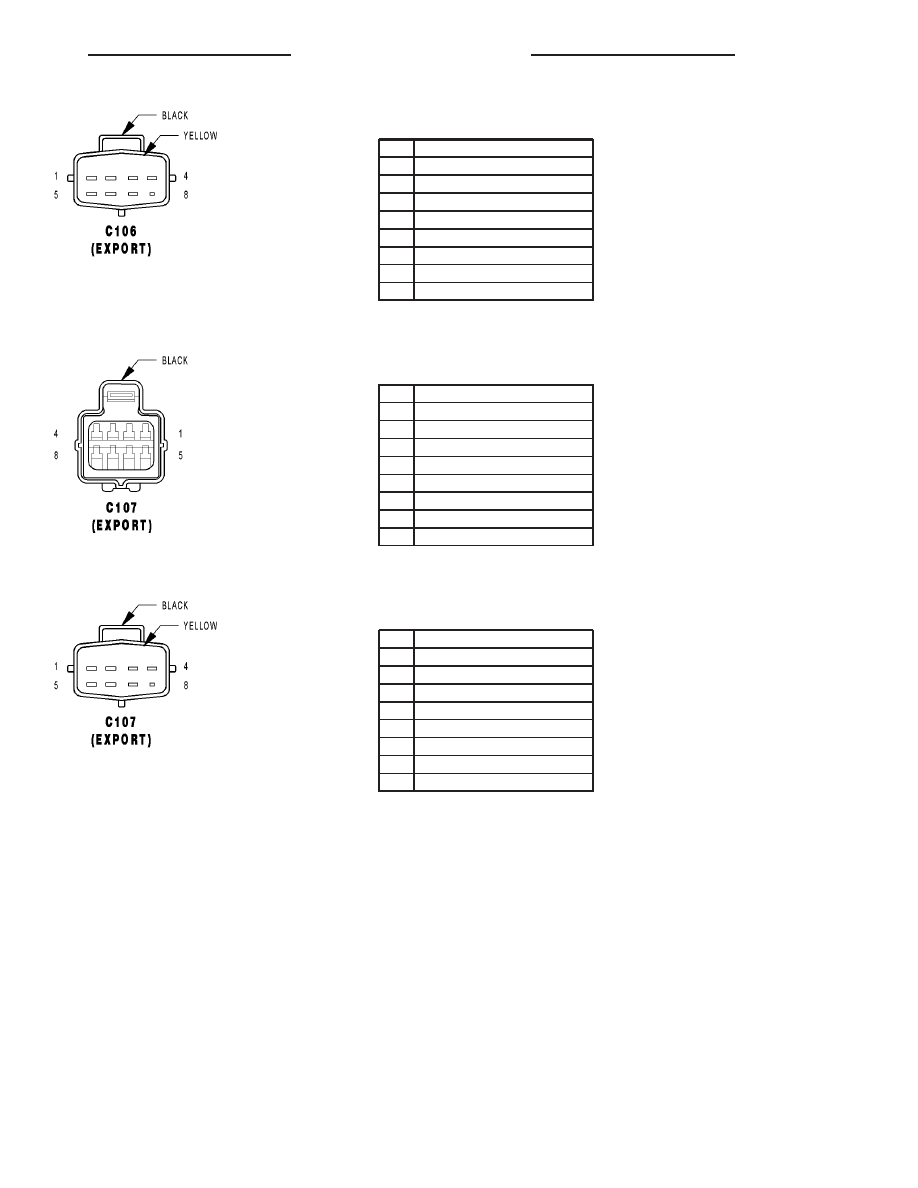

C106 (EXPORT) - BLACK/YELLOW (COMPONENT

SIDE)

CAV

CIRCUIT

1

L43 16WT

2

L33 16GY

3

L77 16BK

4

L61 16YL

5

Z343 16BR

6

L13 16RD

7

Z203 16BR

8

Z377 18BK/BR

C107 (EXPORT) - BLACK (FRONT END LIGHT-

ING SIDE)

CAV

CIRCUIT

1

L44 16WT/TN

2

L34 16WT/GY

3

L78 18WT/OR

4

L60 18WT/TN

5

Z344 16BK/TN

6

L13 20WT/YL

7

Z203 20BK/YL

8

Z378 18BK/TN

C107 (EXPORT) - BLACK/YELLOW (COMPONENT

SIDE)

CAV

CIRCUIT

1

L44 16WT

2

L34 16GY

3

L78 16BK

4

L60 16YL

5

Z344 16BR

6

L13 16RD

7

Z203 16BR

8

Z378 18BK/TN

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

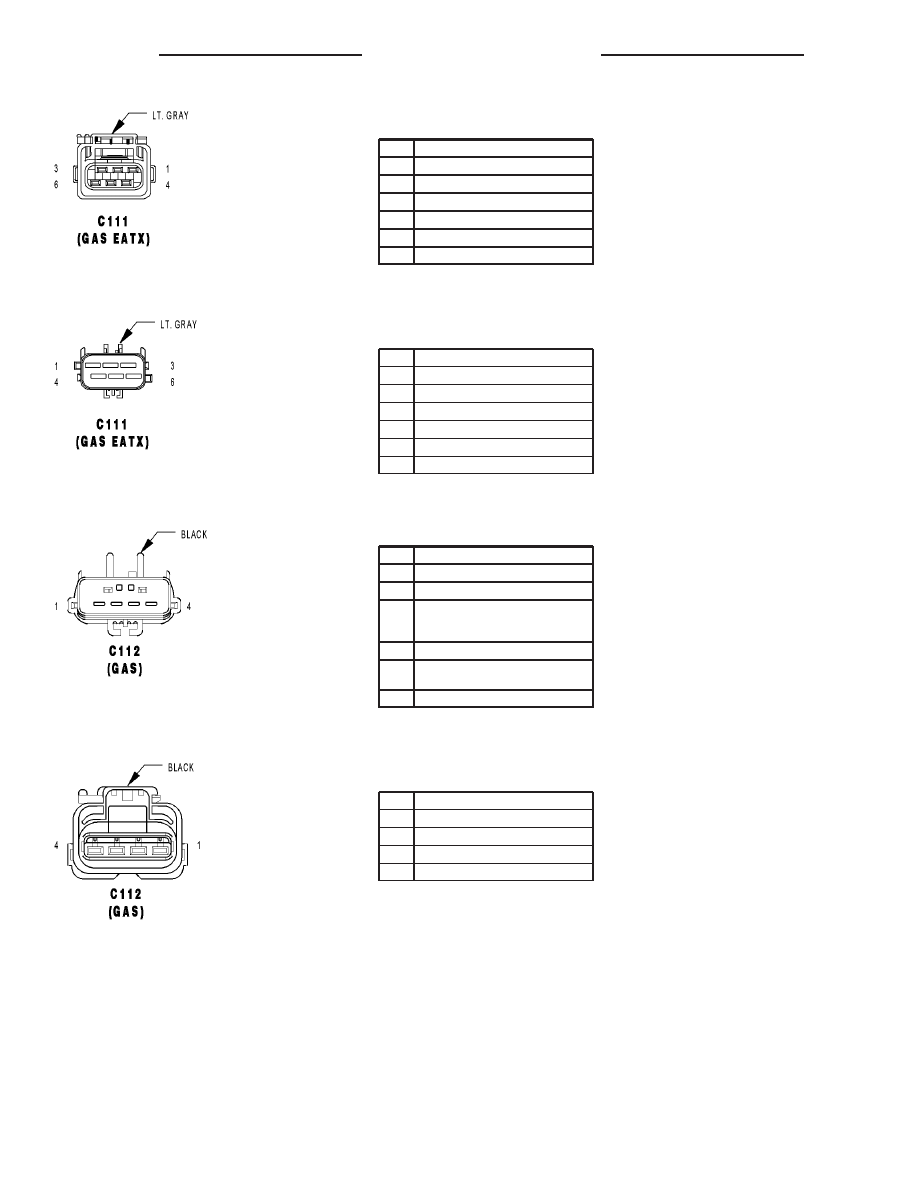

C111 (GAS EATX) - LT. GRAY (POWERTRAIN

SIDE)

CAV

CIRCUIT

1

Z133 16BK/LG

2

T15 18YL/BR

3

-

4

Z133 16BK/LG

5

T16 18YL/OR

6

-

C111 (GAS EATX) - LT. GRAY (TRANSMISSION

SIDE)

CAV

CIRCUIT

1

Z133 16BK/LG

2

T15 18YL/BR

3

-

4

Z133 16BK/LG

5

T16 18YL/OR

6

-

C112 (GAS) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

R80 20VT/LB

2

R82 20WT/LB

3

G31 18VT/LG (EXCEPT OCCUPANT
SENSING EXCEPT EXPORT LATE
BUILD)

3

G31 20WT/LG (LATE BUILD EXPORT)

3

G31 18WT/LG (OCCUPANT SENSING
EXCEPT EXPORT LATE BUILD)

4

K900 20DB/DG

C112 (GAS) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

R80 18VT/LB

2

R82 18WT/LB

3

G31 18VT/LG

4

K900 18DB/DG

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

RS

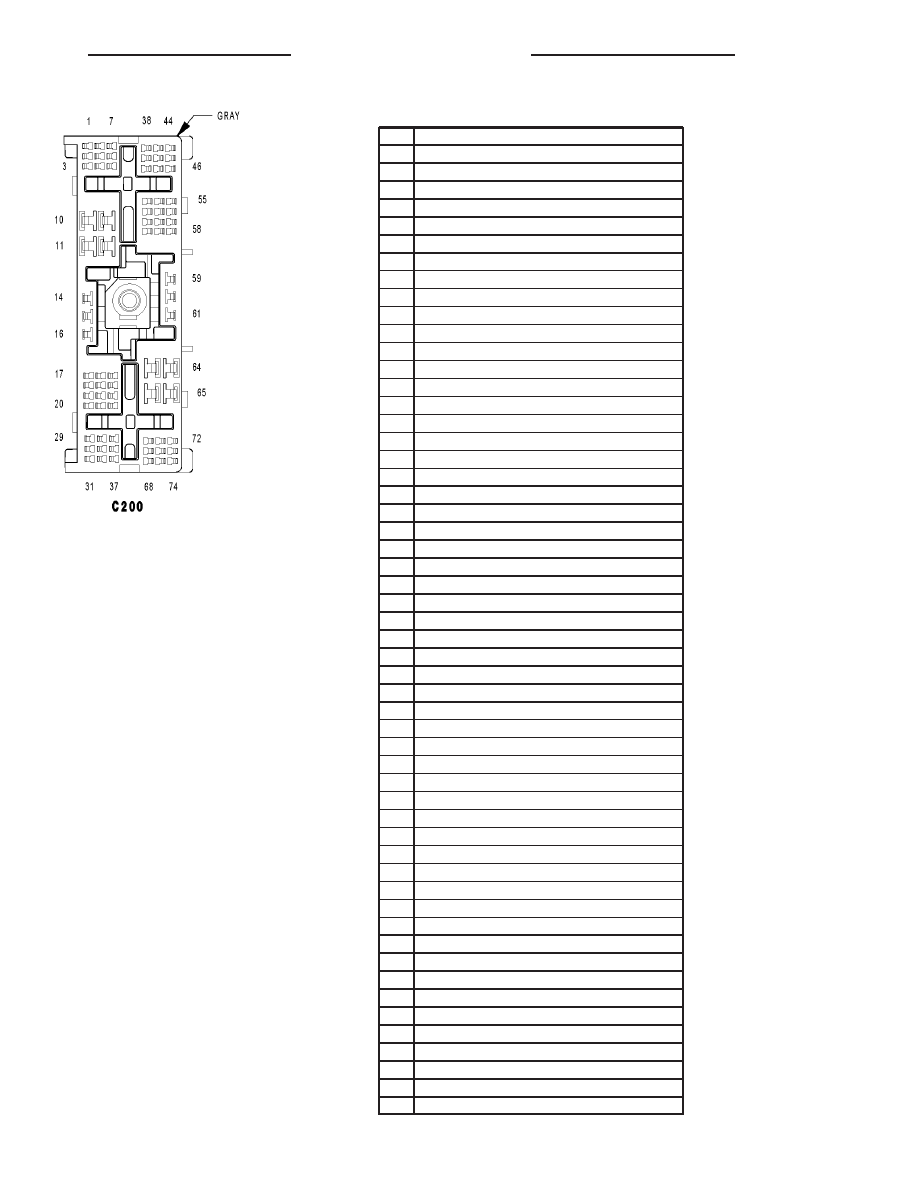

C200 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC EXCEPT EXPORT)

1

B25 20DG/WT (EXPORT)

2

A106 20LB/RD

3

A108 18LG/RD (POWER MIRROR EXCEPT EXPORT)

3

A108 20LG/RD (POWER MIRROR EXPORT)

4

C59 20DB/LB (3 ZONE ATC)

4

C152 16LB/LG (3 ZONE MTC)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 20LB (3 ZONE HVAC)

8

C16 20DB/GY

9

D17 20WT/DG (3 ZONE ATC)

9

C22 20LB/WT (3 ZONE MTC)

10

C50 12DB/OR (3 ZONE MTC)

10

L13 20WT/YL (EXPORT)

11

C7 12DB

12

C153 12DB/BR (3 ZONE MTC)

12

D123 20WT/BR (RHD)

13

Z408 18BK/LG (MEMORY EXCEPT EXPORT)

13

Z849 12BK/OR (MEMORY EXPORT)

14

A105 18DB/RD

15

A114 16GY/RD

16

F306 20DB/PK (HIGHLINE AUDIO/EXCEPT EXPORT)

16

F306 16DB/PK (LOWLINE AUDIO/EXPORT)

17

C169 20DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC)

18

C121 20DB/DG (3 ZONE MTC)

19

P160 18TN/LG (EXPORT)

20

-

21

F2 18PK/YL

22

Q102 18OR/LB (EXCEPT EXPORT)

22

L78 18WT/OR (EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

P64 22TN (LHD MEMORY)

25

R79 20LB/VT (RHD)

26

P65 22TN/VT (LHD MEMORY)

26

R81 20LB/WT (RHD)

27

P66 22TN/LG (RHD MEMORY)

28

P67 22TN/OR (RHD MEMORY)

29

F20 20PK/WT

30

F100 18PK/VT

31

F201 20PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 20LB/PK (3 ZONE MTC)

33

P68 22TN/YL (RHD MEMORY)

34

P69 22TN/DB (LHD MEMORY)

35

R21 20LB/WT (SIDE AIRBAGS)

36

R23 20LB/YL (SIDE AIRBAGS)

37

R22 20WT/LB (SIDE AIRBAGS)

38

R24 20YL/LB (SIDE AIRBAGS)

39

R79 20LB/VT (LHD)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

C200 - GRAY (BODY SIDE)

CAV

CIRCUIT

39

D96 18WT/LB (RHD)

40

R80 20VT/LB (LHD)

40

Z109 18BK/GY (RHD)

41

R81 20LB/WT (LHD)

41

A645 20RD/VT (RHD)

42

R82 20WT/LB (LHD)

42

G945 20VT/DG (RHD)

43

A128 18RD/OR (EXCEPT MEMORY/EXCEPT EXPORT)

44

P70 20TN/LB (RHD MEMORY)

45

P71 20TN/DG (LHD MEMORY)

46

P72 20TN/GY (RHD MEMORY)

47

P73 20TN/YL (LHD MEMORY)

48

P74 20TN/DB (RHD MEMORY)

49

P75 20TN/LG (LHD MEMORY)

49

R80 20VT/LB (RHD)

50

P112 22TN/OR (LUXURY EXCEPT HANDS FREE/EXCEPT
EXPORT)

50

R82 20WT/LB (RHD)

51

P171 20TN/YL (EXPORT)

51

P114 22TN/WT (LUXURY EXCEPT HANDS FREE/EXCEPT
EXPORT)

52

P7 22LG/DG (HEATED SEATS)

53

P8 22LG/WT (HEATED SEATS)

54

C154 20LB/OR (3 ZONE HVAC)

55

X156 20GY/LB (EXPORT EARLY BUILD)

55

X156 18GY/LB (HIGHLINE AUDIO EXCEPT EXPORT EARLY
BUILD)

56

X154 20GY/YL (EXPORT EARLY BUILD)

56

X154 18GY/YL (HIGHLINE AUDIO EXCEPT EXPORT EARLY
BUILD)

57

P162 18LG/DG (EXPORT)

58

T751 20YL

59

-

60

A701 18BR/RD

61

X3 20DG/VT

62

X153 20DG/YL (EXPORT LOWLINE AUDIO)

62

X53 20DG (LOWLINE AUDIO)

63

X154 20GY/YL (EXPORT LOWLINE AUDIO)

63

X54 20GY (LOWLINE AUDIO)

64

X155 20DG/LB (EXPORT LOWLINE AUDIO)

64

X55 20DG/BR (LOWLINE AUDIO)

65

X156 20GY/LB (EXPORT LOWLINE AUDIO)

65

X56 20GY/BR (LOWLINE AUDIO)

66

C54 20LB/YL (3 ZONE HVAC)

67

V37 20VT

68

X51 20DG/DB

69

X52 20GY/DB

70

X57 20DG/OR

71

X58 20GY/OR

72

X153 20DG/YL (EXPORT EARLY BUILD)

72

X153 18DG/YL (HIGHLINE AUDIO EXCEPT EXPORT EARLY
BUILD)

73

K900 20DB/DG

74

X155 20DG/LB (EXPORT EARLY BUILD)

74

X155 18DG/LB (HIGHLINE AUDIO EXCEPT EXPORT EARLY
BUILD)

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

RS
